Diagnostyka ogrzewania podłogowego — jak lokalizujemy usterkę maty grzewczej bez skuwania podłogi

Ogrzewanie podłogowe przestało grzać, a nie wiadomo dlaczego i — co gorsza — gdzie? Nie trzeba od razu zrywać całej podłogi. Pokazujemy na realnej realizacji, jak krok po kroku, przyrządami pomiarowymi, ustaliliśmy przyczynę awarii elektrycznej maty grzewczej i punktowo zlokalizowaliśmy miejsce uszkodzenia.

Objaw: podłoga nie grzeje

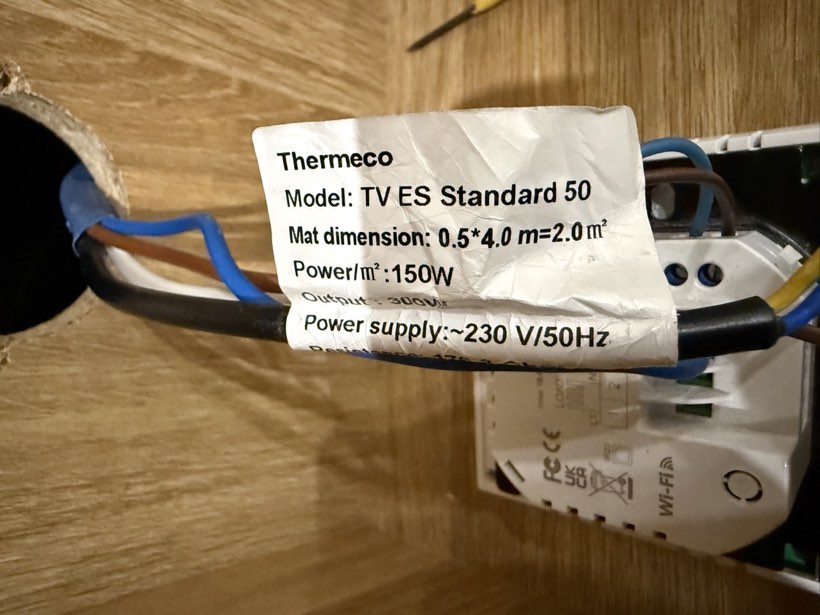

Elektryczna mata grzewcza (ok. 2,0 m², moc ok. 300 W, zasilanie 230 V) przestała działać. Wcześniejsza wymiana termostatu nie pomogła — to był sygnał, że przyczyna leży głębiej, w samym obwodzie grzejnym.

Jak diagnozujemy — krok po kroku

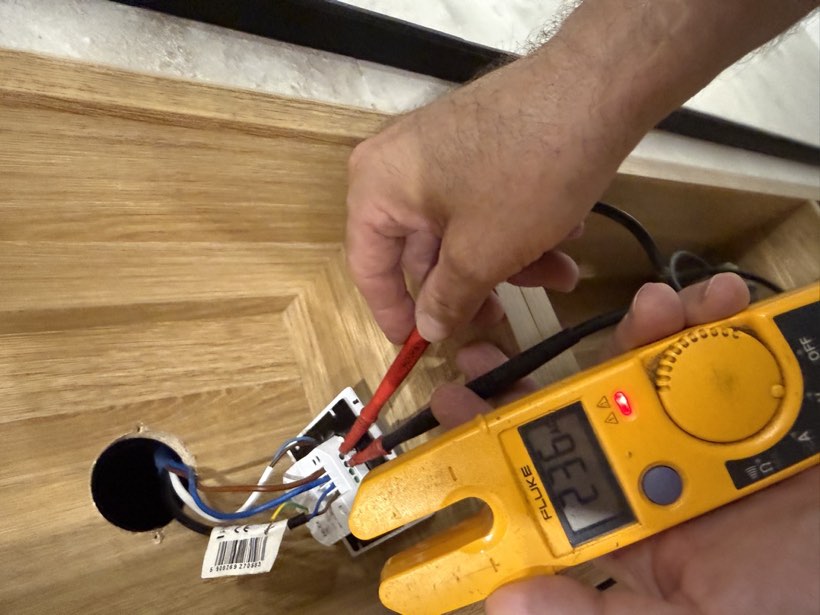

1. Sprawdzenie zasilania — testerem Fluke T5 potwierdzamy, że napięcie na wyjściu sterownika jest obecne (ok. 236 V). Termostat sprawny.

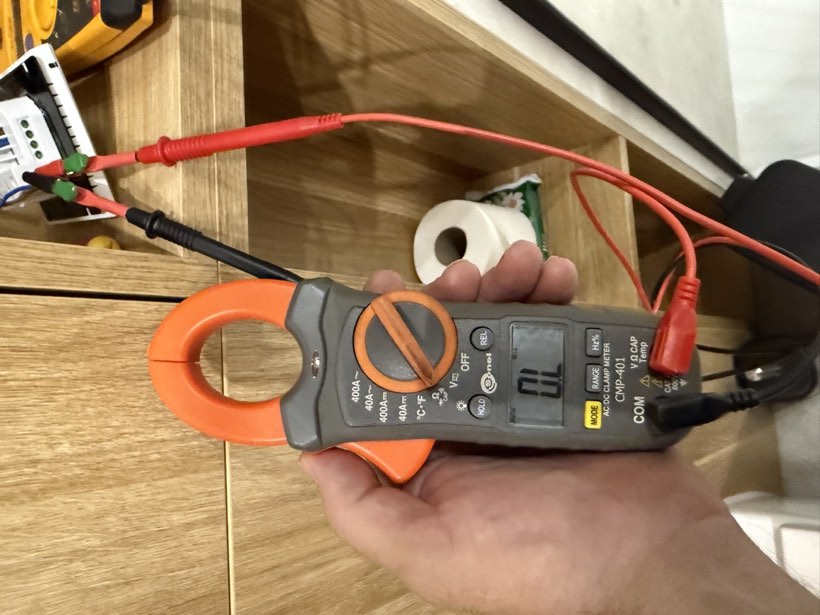

2. Pomiar rezystancji obwodu — miernik Sonel CMP-401 pokazuje OL (brak ciągłości). To oznacza przerwę w obwodzie grzejnym.

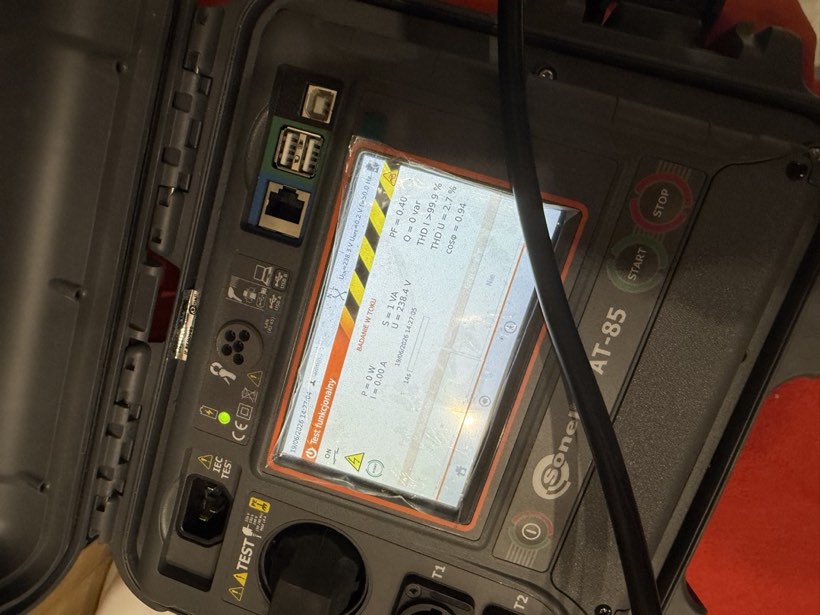

3. Test funkcjonalny pod napięciem — miernik Sonel PAT-85: przy 238 V pobór prądu 0,00 A i moc 0 W. Mata nie pobiera energii — potwierdzenie przerwy.

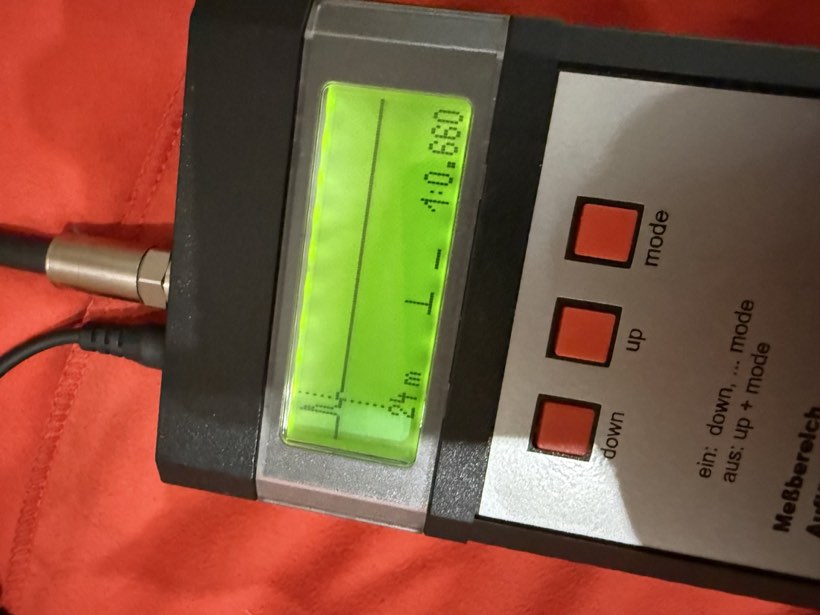

4. Lokalizacja reflektometrem (TDR) — reflektometrem impulsowym SAT-Kabel IRM 7 wskazujemy miejsce uszkodzenia: ok. 24. metra przewodu.

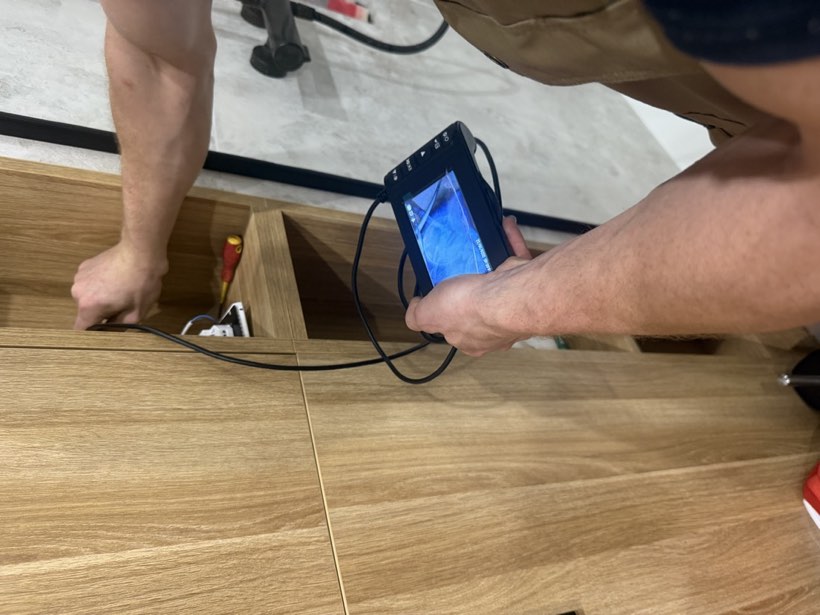

5. Inspekcja endoskopem — kamerą oglądamy przyłącze i przejścia przewodów bez zbędnego demontażu.

Zdjęcia z pomiarów

Efekt

Zamiast skuwać całą posadzkę, klient zna dokładne miejsce awarii i może wykonać naprawę punktową. Pełny przebieg badania (z wynikami pomiarów i dokumentacją fotograficzną) zawiera nasz protokół z diagnostyki, który przekazujemy zlecającemu — przydatny również w sprawach gwarancji i rękojmi.

Diagnostyka i pomiary wykonane przez osobę posiadającą świadectwa kwalifikacyjne SEP (E i D, Grupa 1).
