Tic TocRaychem T2Black pod podłogą Carpathia: dobór przewodu, rozstaw i frezowanie posadzki
Poniżej pokazujemy konkretny przykład doboru przewodu grzejnego pod podłogę Carpathia / podłogę drewnianą lub laminowaną. To nie jest dobór „z tabelki”, tylko sprawdzenie realnej powierzchni grzewczej, zabudowy, rozstawu przewodu, rezystancji i warunków montażu.
Aktualizacja: po korekcie planu dobrany został wariant Raychem T2Black 73 m / 895 W. Wariant 98 m / 1210 W został odrzucony jako zbyt mocny dla tej powierzchni.
Od szkicu klienta do rysunku wykonawczego
Tak wygląda profesjonalny dobór ogrzewania podłogowego: najpierw analizujemy szkic, wymiary, zabudowę, miejsce zasilania i sterowania, a dopiero potem przeliczamy długość przewodu, rozstaw, moc powierzchniową, rezystancję, frezowanie i przekrój bruzdy.

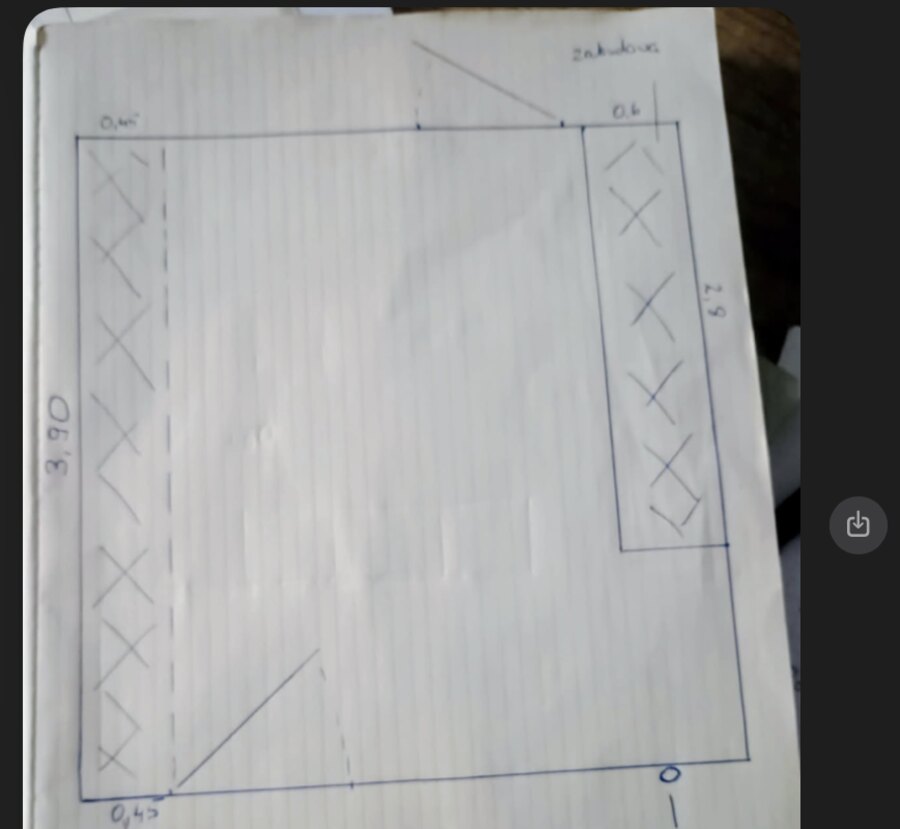

Na podstawie szkicu odejmujemy stałą zabudowę i sprawdzamy miejsce zasilania, czujnika oraz sterowania.
Wynik to konkretny plan frezowania: trasa przewodu, strefy bez grzania, rozstaw, przekrój bruzdy i schemat elektryczny.
Dane z pomiaru i szkicu
| Całe pomieszczenie | 3,60 × 3,90 = 14,040 m² |
| Zabudowa lewa | 0,45 × 3,90 = 1,755 m² |
| Zabudowa prawa | 0,60 × 2,90 = 1,740 m² |
| Dokładna powierzchnia grzewcza | 10,545 m² |
Stała zabudowa, meble bez nóżek i strefy bez wymiany ciepła muszą być odjęte od powierzchni grzewczej. Przewodu grzejnego nie układamy pod zabudową.
Wniosek z doboru
Ten zestaw jest dobrany prawidłowo: Raychem T2Black 73 m / 895 W daje około 84,9 W/m² na realnej powierzchni grzewczej. Rozstaw wychodzi około 145 mm, czyli pozostaje powyżej wymaganego minimum 120 mm.
Wariant 98 m / 1210 W byłby za mocny: dla tej samej powierzchni dałby około 114,7 W/m² i rozstaw około 108 mm, czyli za gęsto i zbyt agresywnie jak pod podłogę drewnianą / laminowaną.

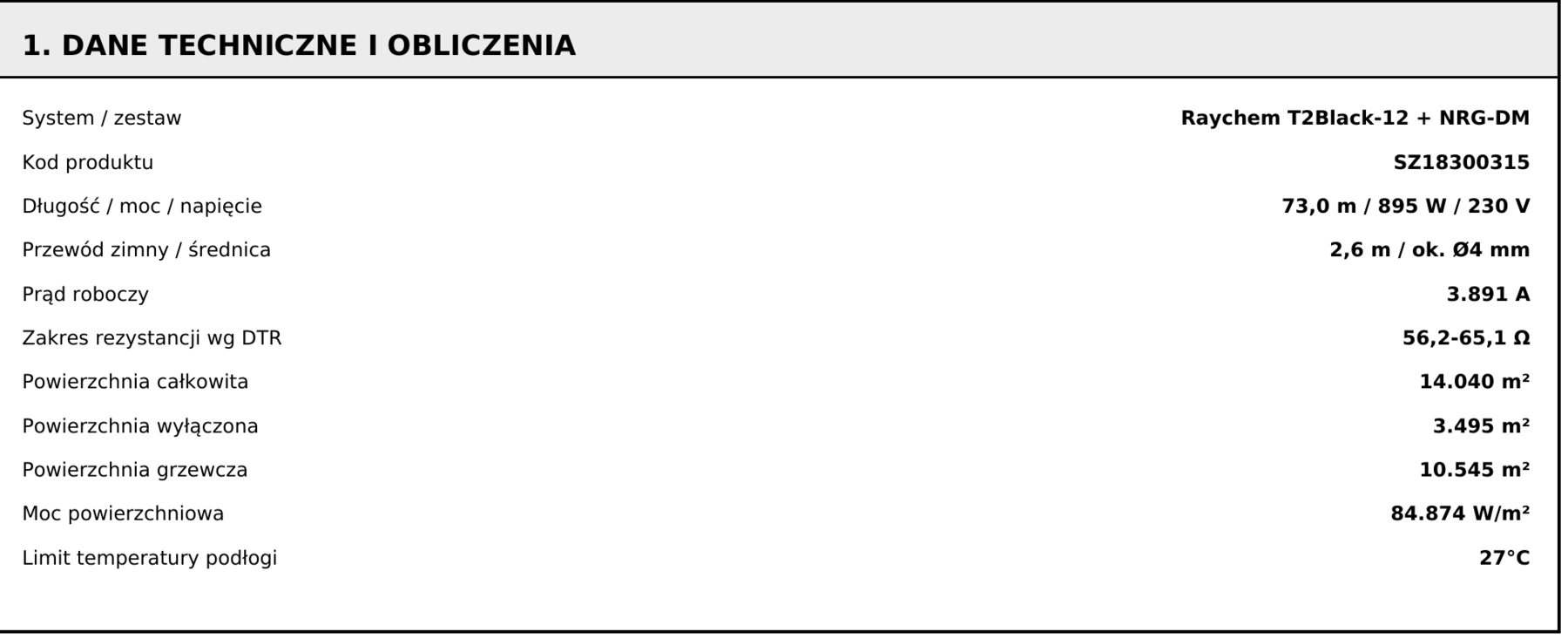

Obliczenia elektryczne i grzewcze
| Moc powierzchniowa | 895 ÷ 10,545 = 84,874 W/m² |
| Rozstaw obliczeniowy | 10,545 ÷ 73 = 144,45 mm |
| Prąd roboczy | 895 ÷ 230 = 3,891 A |
| Rezystancja nominalna | 230² ÷ 895 = 59,11 Ω |
| Zakres rezystancji producenta | 56,2–65,1 Ω |

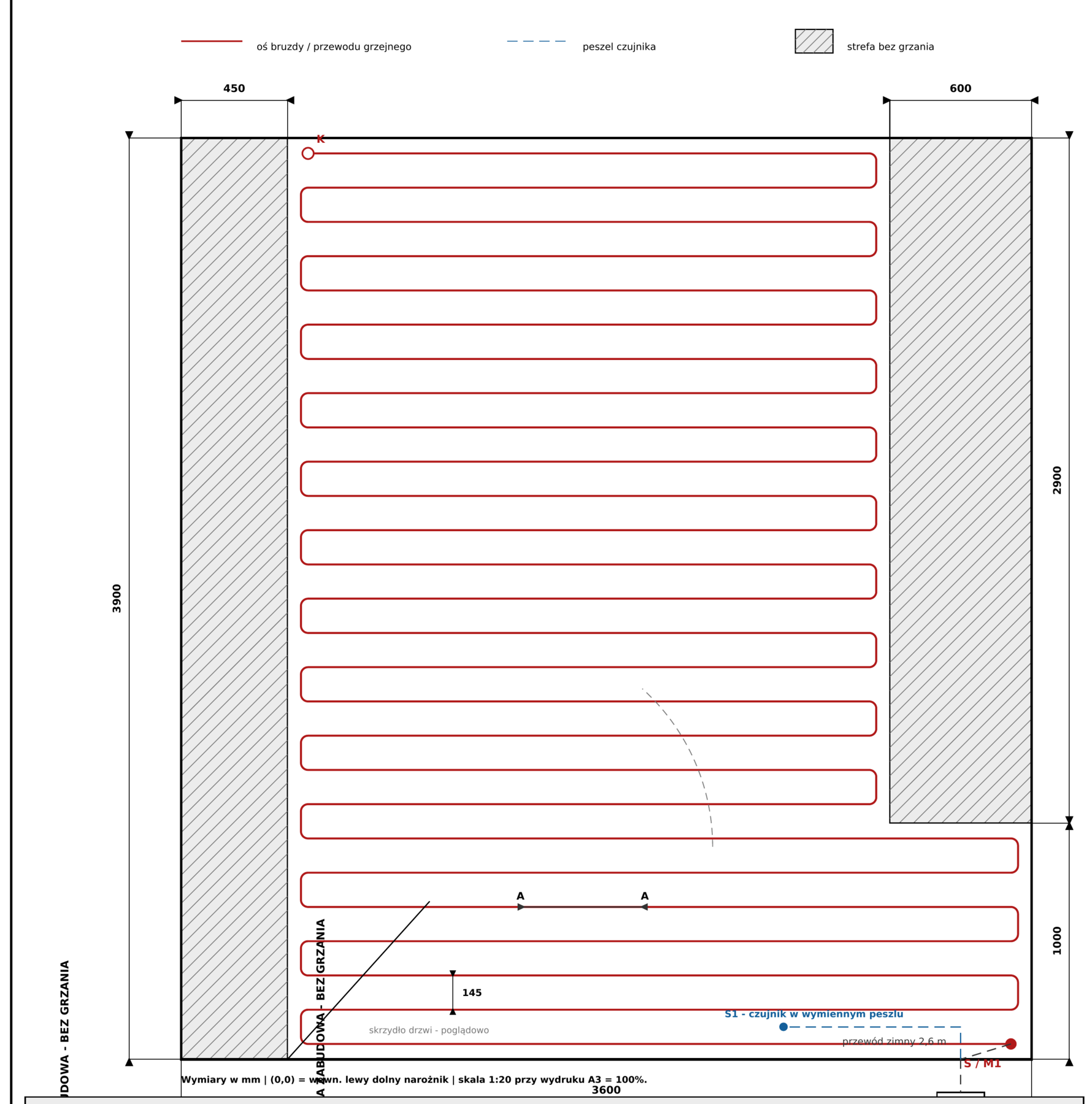

Rozłożenie przewodu w strefach
| Dolna część, wysokość 1,00 m | 7 przebiegów, rozstaw 145,0 mm |
| Górna część, wysokość 2,90 m | 20 przebiegów, rozstaw 145,8 mm |
| Przejście między strefami | 130 mm |
| Łączna długość osi bruzdy | 73,000 m |
Przewód grzejny układamy równomiernie. Nie krzyżujemy przewodu, nie skracamy go i nie prowadzimy pod stałą zabudową.

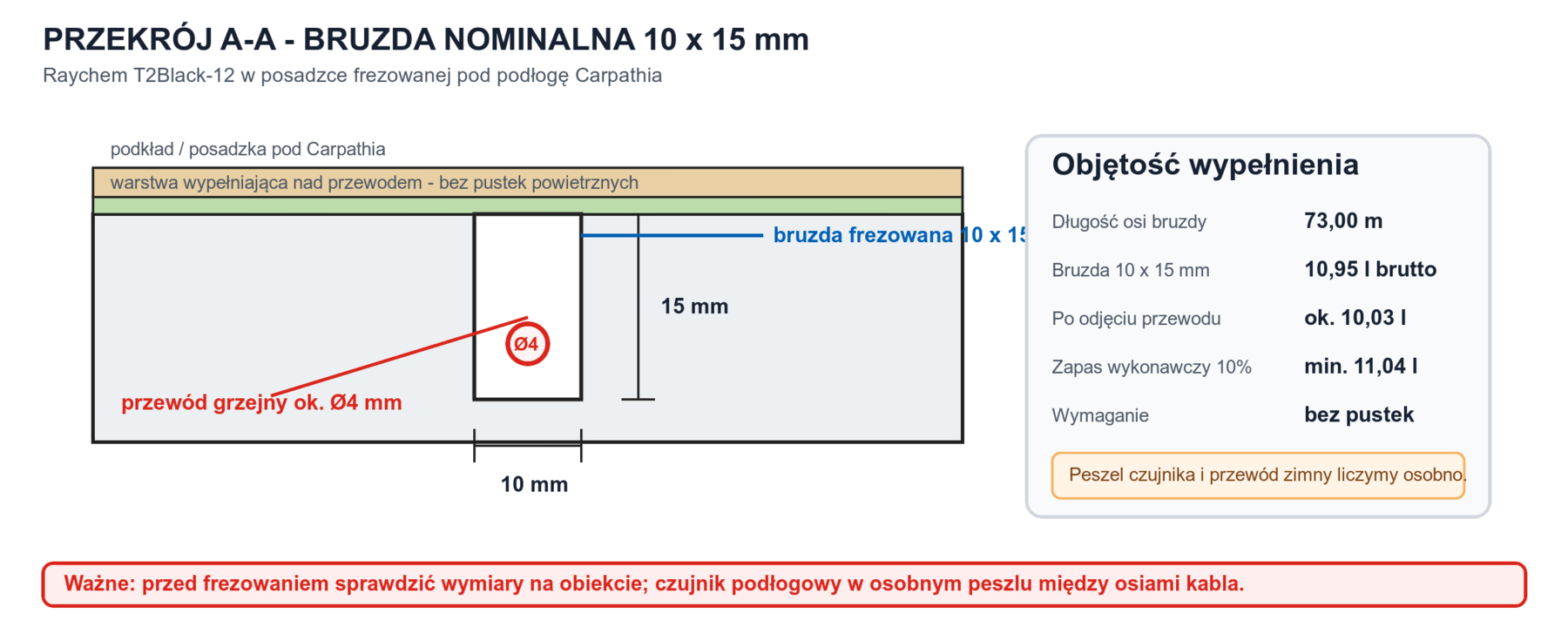

Frezowanie posadzki i wypełnienie bruzd
Dla tego wariantu przyjmujemy głębokość bruzdy minimum 15 mm. Przewód ma około 4 mm średnicy, więc przy ułożeniu na dnie bruzdy pozostaje geometrycznie około 11 mm masy nad przewodem. Bruzda musi być całkowicie wypełniona, bez pustek powietrznych.
| Szerokość frezu | Objętość wypełnienia dla 73 m |
|---|---|
| 6 mm | 6,57 l |
| 8 mm | 8,76 l |
| 10 mm | 10,95 l |
Warunki pod podłogę drewnianą / laminowaną / Carpathia
- pod drewnem lub laminatem producent wymaga minimum 15 mm warstwy wypełniającej nad / wokół przewodu,
- konieczny jest czujnik podłogowy w peszlu, prowadzony w strefie grzewczej między przewodami,
- temperatura podłogi musi być ograniczona do 27°C,
- zimny przewód ma około 2,6 m i musi być uwzględniony razem z trasą peszla czujnika,
- podłoże musi być suche, stabilne, odpylone i przygotowane zgodnie z instrukcją producenta masy / kleju / podkładu,
- przed zakryciem przewodu wykonujemy pomiar rezystancji żyły grzejnej i izolacji; wynik zapisujemy do dokumentacji.

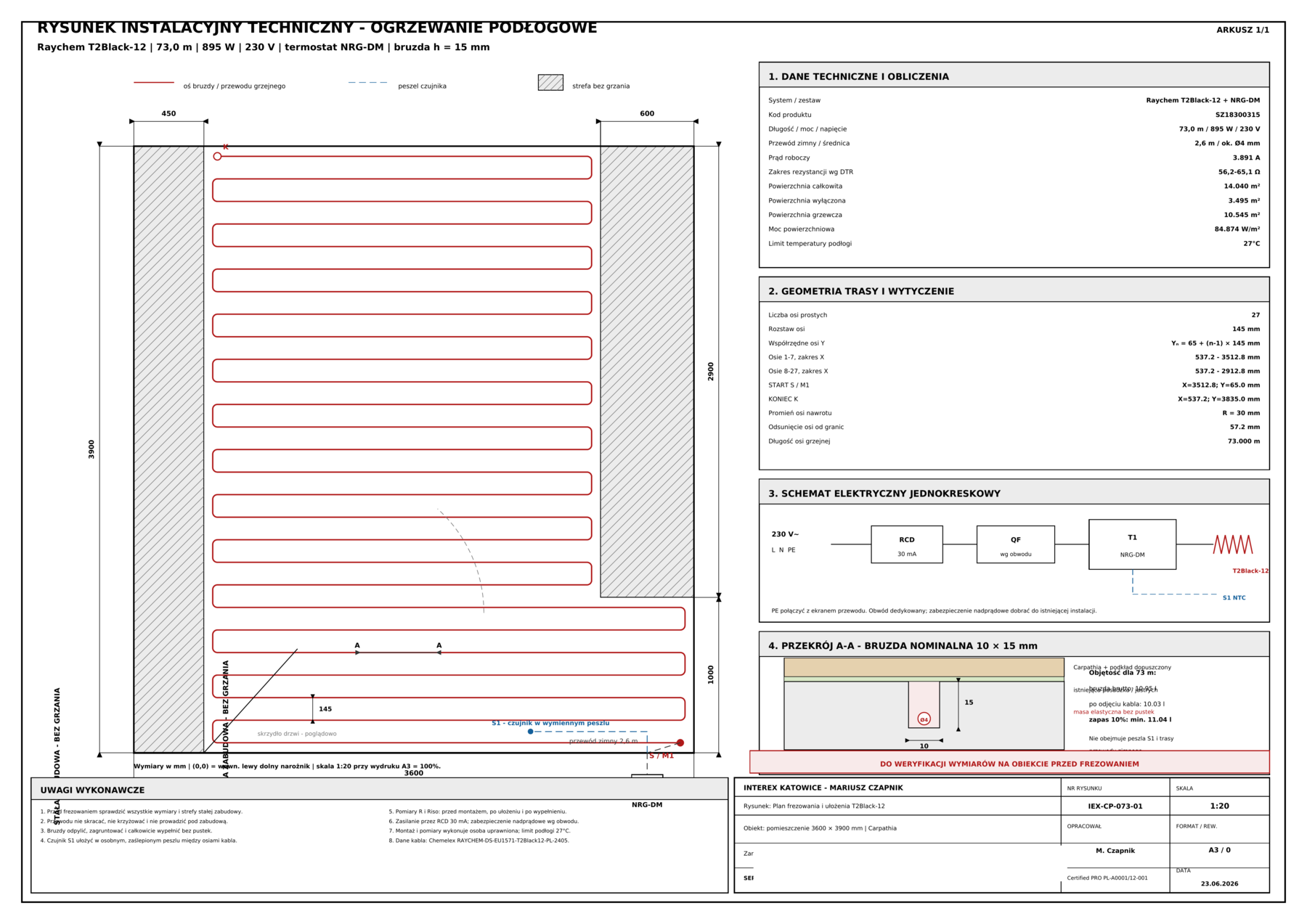

Czytelny rysunek techniczny - pełny A3 i powiększone plansze

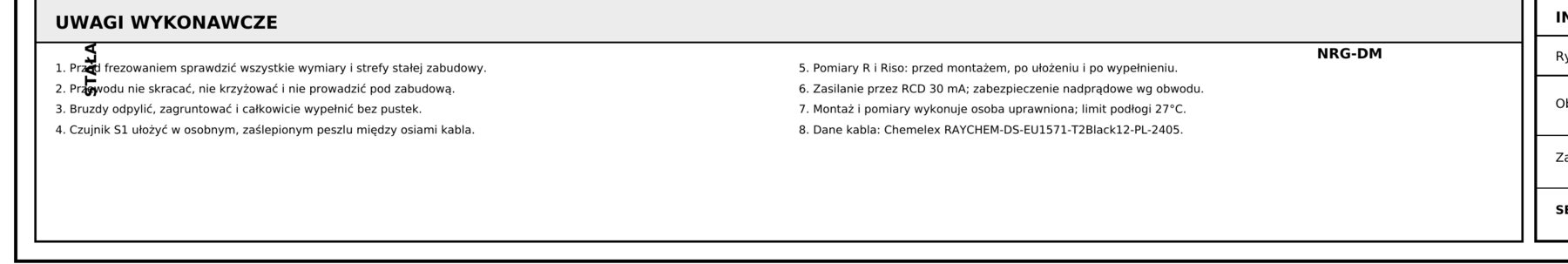

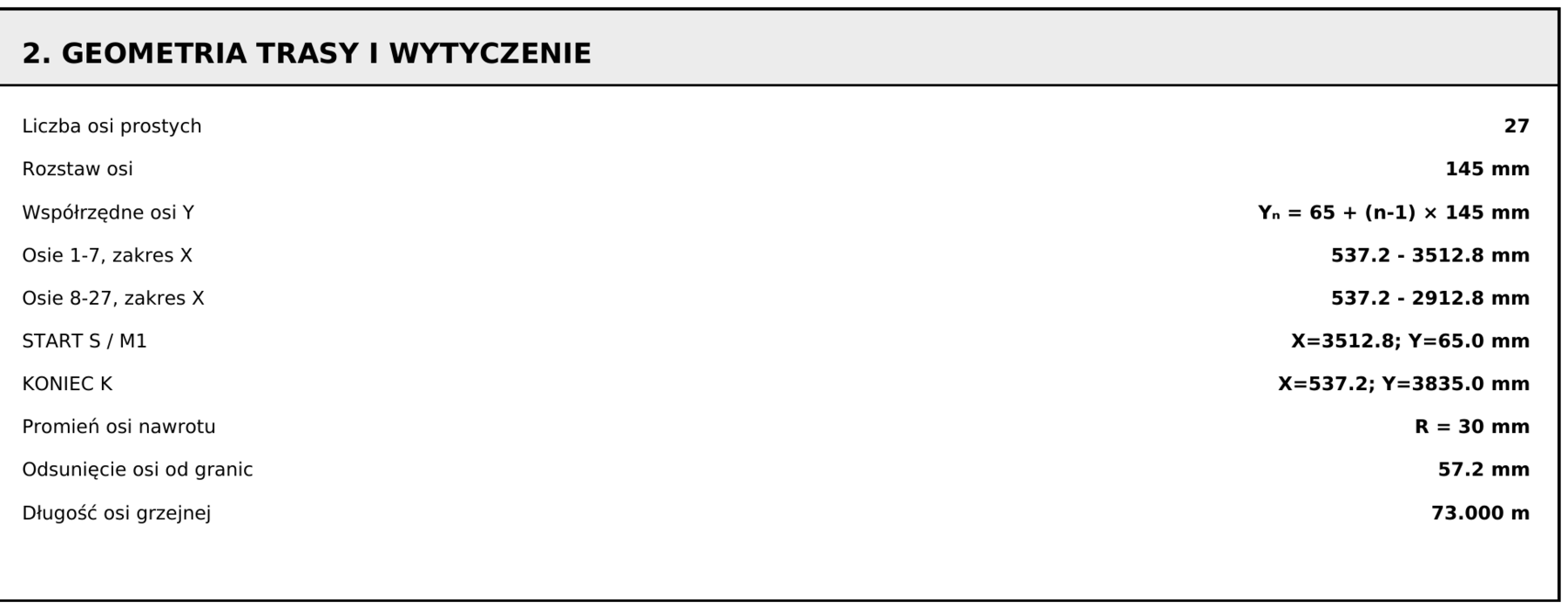

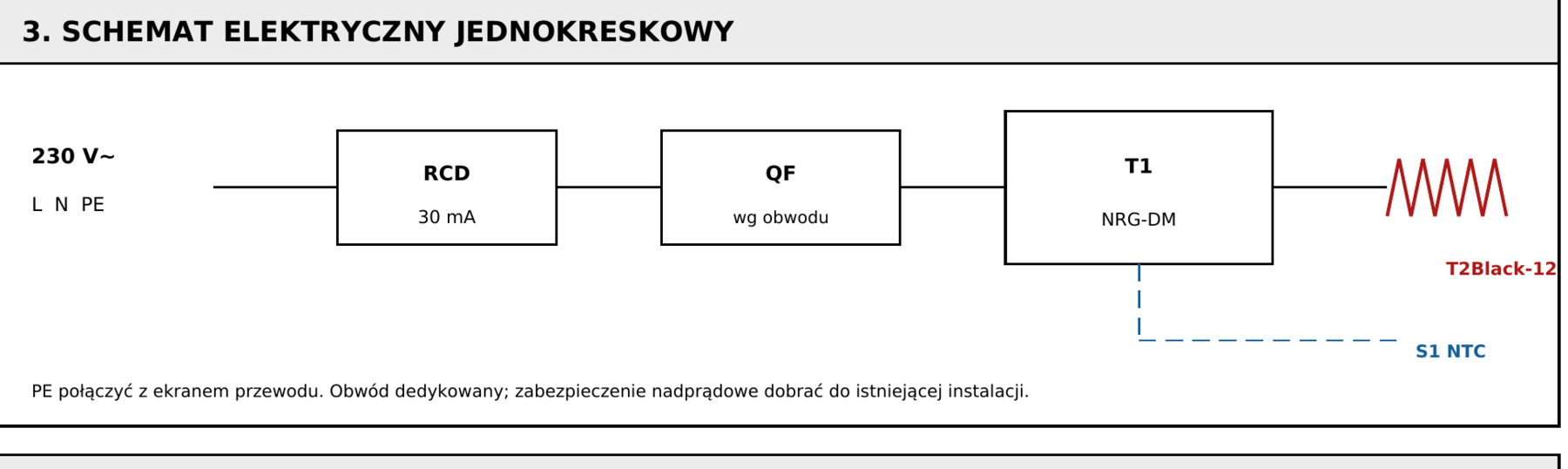

Pełny arkusz A3 jest widoczny poniżej, a pod nim pokazujemy osobne powiększone plansze: plan trasy, dane techniczne, geometrię, schemat elektryczny, przekrój bruzdy i uwagi wykonawcze. Kliknij dowolny rysunek, aby otworzyć go w powiększeniu.
Odpowiedź na pytanie klienta: jak frezować?
Do frezowania należy przenieść na podłogę strefy bez grzania oraz osie bruzd zgodnie ze szkicem. Rozstaw przyjmujemy około 145 mm. Przewód prowadzimy równolegle, bez krzyżowania i bez przypadkowego zagęszczania przy ścianach.
Jeżeli w trakcie frezowania wyjdą przeszkody, pęknięcia, różnice poziomu albo zmieni się powierzchnia zabudowy, dobór trzeba przeliczyć ponownie przed zalaniem przewodu.
