AC N / RN kurtyna powietrzna - opcja z pilotem - Dimplex

Wszystkie opcje sklepu zachowują kod 018250 mimo wyboru 3/6 kW i pilota. Nie potwierdzono tożsamości konkretnego produktu tej kombinacji.

Wybierz model i akcesoria Dane i dokumenty

Kod produktu: 018250Na zamówienieWysyłka: 30 dni

Twoja lista zakupów

Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.

Rodzina, model i zastosowanieDokumentyCena brutto / jm.Ilość

AC N / RN kurtyna powietrzna - opcja z pilotem - Dimplex

Model / wariant

Wszystkie opcje sklepu zachowują kod 018250 mimo wyboru 3/6 kW i pilota. Nie potwierdzono tożsamości konkretnego produktu tej kombinacji.

018250 — karta tego modelu

Na zamówienie · 30 dni

DokumentyKarta Interex HTML Instrukcja PDF

Cena brutto1 540,00 zł/ szt.

Ilość szt.— Zapytaj Interex o zamówienie

Kompletacja, montaż i części zamienne

AC N / RN kurtyna powietrzna - opcja z pilotem - Dimplex · 018250

Wszystkie opcje sklepu zachowują kod 018250 mimo wyboru 3/6 kW i pilota. Nie potwierdzono tożsamości konkretnego produktu tej kombinacji.

Sprawdź wykonanie i warunki instalacji

Wszystkie opcje sklepu zachowują kod 018250 mimo wyboru 3/6 kW i pilota. Nie potwierdzono tożsamości konkretnego produktu tej kombinacji.

Prześlij oznaczenie produktu i warunki montażu

W komplecie / zawartość dostawy

Osprzęt i materiały potrzebne do montażu

Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.

Element / kiedy potrzebny	Wymagania i sposób doboru	Ilość i produkty
Potwierdź z InterexTożsamość oferty wymaga potwierdzenia	Wszystkie opcje sklepu zachowują kod 018250 mimo wyboru 3/6 kW i pilota. Nie potwierdzono tożsamości konkretnego produktu tej kombinacji. Instrukcja właściwej procedury instalacji: s. 12	automatyczna kompletacja wstrzymana Dobierz z Interex
WymaganeMontaż i podłączenie starszej ACN/RN	Kurtyna wymaga trwałego mocowania na ścianie/stropie i stałego połączenia elektrycznego. Pilot dotyczy AC3RN; nie przenoś go na AC6N ani na nowy ACW. Właściwy obwód wynika z tabliczki. Instrukcja właściwej procedury instalacji: s. 12	według właściwego modelu Dobierz z Interex

Instrukcja montażu producenta (PL) · wersja PL; AC3N/AC45N/AC6N/AC3RN · dobór dla SKU 018250

Dobór i montaż — prześlij warunki instalacji

Dane techniczne i dokumentacja

Wszystkie opcje sklepu zachowują kod 018250 mimo wyboru 3/6 kW i pilota. Nie potwierdzono tożsamości konkretnego produktu tej kombinacji.

Karta Interex HTML Instrukcja PDF

Kurtyny powietrzne: dobór, dokumentacja, montaż

Wybierz kurtynę po szerokości drzwi, zasilaniu, sterowaniu i sposobie montażu.

Kurtyna powietrzna nie jest dobierana tylko po cenie. Trzeba sprawdzić szerokość otworu, wysokość montażu, ruch drzwi, dostępne zasilanie, sposób sterowania (pilot, panel przewodowy, BMS), czujnik drzwiowy oraz to, czy urządzenie ma pracować poziomo, pionowo, ściennie albo sufitowo.

Interex Katowice pomaga dobrać kurtynę, automatykę, zabezpieczenia i montaż. Dla urządzeń elektrycznych dużej mocy sprawdzamy zasilanie oraz zabezpieczenia przed wysyłką lub uruchomieniem.

Zapytaj o dobór Zobacz kategorię

SzerokośćKurtyna powinna pokryć światło drzwi. Przy szerszym otworze stosuje się dłuższy model albo kilka urządzeń obok siebie.

WysokośćModele lokalowe pracują zwykle do ok. 2,3-3 m, większe serie DAB/HUMMER/GUARD PRO do wyższych przejść i bram.

SterowanieACW może korzystać z pilota ACWRMC. CAB/DAB nie mają pilota ręcznego: elektryczne E pracują z panelem CABC5, wodne/ambient W/A z panelem CABC6, a czujnik drzwi i BMS dobiera się osobno.

MontażPoziomy, pionowy, ścienny albo sufitowy wymaga potwierdzenia uchwytów, odległości serwisowych i nośności podłoża.

W praktyce: do małych drzwi sklepowych zwykle zaczynamy od Warmtec WRS/WRM, Dimplex ACW albo Reventon AERIS. Do większych wejść i bram analizujemy Dimplex CAB/DAB, Reventon HUMMER lub Sonniger GUARD PRO.

Kompletacja kurtyn: co jest w zestawie, a co trzeba dobrać

Kurtyna powietrzna to nie tylko obudowa z wentylatorem. Przy zakupie trzeba potwierdzić sterownik, czujnik drzwi, przewody, zabezpieczenia, uchwyty, automatykę BMS oraz materiały montażowe.

Ta karta: AC N / RN. W komplecie: regulowany uchwyt montażowy oraz sterowanie na obudowie; pilot dotyczy wariantu RN i wymaga potwierdzenia wariantu przed wysyłką. Dokupić: przewód zasilający, zabezpieczenia i elementy instalacyjne.

W pudełkuSprawdzamy pilot, panel, uchwyt, czujnik drzwiowy i dokumentację dla konkretnego wariantu.

Do dobraniaZasilanie, zabezpieczenia, CAT5, BMS, termostat, zawory wodne, wyłącznik serwisowy i elementy montażowe.

InterexDobieramy kurtynę po szerokości drzwi, wysokości montażu, rodzaju ogrzewania i realnych warunkach na obiekcie.

Seria / produkt	W komplecie według dokumentacji	Trzeba dobrać lub dokupić	Uwaga techniczna
Warmtec WRS-04	pilot, uchwyt ścienny/sufitowy	czujnik drzwiowy: brak w karcie	mała kurtyna 230 V
Warmtec WRS-04S	pilot, czujnik drzwiowy, uchwyt ścienny/sufitowy	materiały montażowe wg ściany	wersja z czujnikiem otwarcia drzwi
Warmtec WRM+	pilot, uchwyt ścienny	czujnik drzwiowy: brak w karcie	mocniejsza seria 230/400 V wg modelu
Dimplex ACW: AC3W / AC45W / AC6W	uchwyt ścienny, sterowanie na urządzeniu	pilot ACWRMC kupowany osobno	ACWRMC nie jest do CAB/DAB
Dimplex AC N / RN	uchwyt i sterowanie na obudowie; pilot tylko w wariancie RN	przewód zasilający i zabezpieczenia	wariant potwierdzamy przed wysyłką
Dimplex CAB/DAB elektryczne E	panel ścienny CABC5 dla wersji E	CAT5, czujnik drzwi, BMS, zabezpieczenia, odłącznik, okablowanie	zasilanie 380-415 V 3/N/PE
Dimplex CAB/DAB wodne / ambient W/A	CABC6 wymagany; kompletację potwierdzamy przy zamówieniu	CAT5, czujnik drzwi, zawory, siłowniki, BMS, hydraulika	wentylatory 220-240 V 1/N/PE
Dimplex CABM1	osprzęt montażowy/łączeniowy CAB/DAB	nie jest sterownikiem ani pilotem	dobór po układzie montażu
Reventon AERIS E-1P / EN-1P / C-1P	panel montażowy, czujnik drzwiowy, pilot	materiały instalacyjne i zabezpieczenia	wg instrukcji Reventon
Reventon AERIS EN-3P	wariant z pilotem: panel, czujnik drzwiowy i pilot; wariant bez pilota: panel i czujnik	HC3S / sterowanie dodatkowe według wariantu	wariant potwierdzamy przed sprzedażą
Reventon AERIS WN-1P wodna	panel montażowy, czujnik drzwiowy	HC3S/HMI, zawór, siłownik, automatyka wodna	bez pilota w standardowej instrukcji WN
Reventon HUMMER	płaskowniki i kątowniki do łączenia/montażu	szpilki, kotwy, HMI/BMS, czujnik drzwiowy, zawory, wyłącznik serwisowy	kurtyna przemysłowa
Sonniger GUARD PRO	element pionowy/transportowy wg DTR	panel COMFORT/INTELLIGENT, DOORSTOP, łączniki, kabel zasilający, wyłącznik główny	automatyka jako oddzielne opakowanie

Ważne: przy wersjach archiwalnych, wodnych albo występujących w kilku kompletacjach potwierdzamy zawartość zestawu przed zakupem. Nie zakładamy automatycznie, że pilot, czujnik drzwiowy albo panel BMS jest w pudełku.

Dobór sterowania i automatyki Dimplex: ACW, ACWRMC, CABC5, CABC6 i BMS

Kurtyny Dimplex mają kilka różnych systemów sterowania. Najczęstszy błąd to traktowanie pilota ACWRMC jako uniwersalnego pilota do wszystkich kurtyn Dimplex. Tak nie jest: ACWRMC obsługuje serię ACW, a CAB/DAB pracują z panelami przewodowymi CABC5 albo CABC6.

ACW: pilot ACWRMC opcjonalnie CAB/DAB E: CABC5 CAB/DAB W/A: CABC6 CAT5 do panelu czujnik drzwi i BMS opcjonalnie

Ta karta: AC N / RN. Kompaktowa starsza seria 230 V. Sterowanie jest na obudowie, a pilot dotyczy wariantu RN. Przed sprzedażą potwierdzamy dokładny wariant, bo nie każda wersja AC N/RN ma pilot.

ACW i ACWRMCAC3W, AC45W i AC6W mają sterowanie na urządzeniu. Pilot ACWRMC jest dodatkowym akcesorium do ACW, a nie sterownikiem do CAB/DAB.

CAB/DAB elektryczneModele elektryczne E pracują z panelem CABC5, przewodem CAT5 do PCB i zasilaniem 380-415 V 3/N/PE. Czujnik drzwi i BMS/BEMS są opcjami.

CAB/DAB wodne i ambientModele wodne/ambient W/A pracują z panelem CABC6, zasilaniem wentylatorów 220-240 V 1/N/PE oraz osobno dobraną hydrauliką i zaworami.

Schematy ideowe sterowania

ACW
AC3W / AC45W / AC6W

→

sterowanie
na urządzeniu

→

ACWRMC
opcjonalnie

→

prosta obsługa
zdalna

CAB/DAB E
400 V

→

CABC5
panel przewodowy

→

CAT5
do PCB

→

drzwi / BMS
opcje

CAB/DAB W/A
230 V + woda

→

CABC6
panel przewodowy

→

zawory
hydraulika

→

termostat / BMS
opcje

Element	Do czego służy	Kiedy dobrać	Uwaga techniczna
ACWRMC	Pilot zdalnego sterowania do serii ACW.	Do AC3W, AC45W i AC6W, gdy klient chce prostą obsługę zdalną.	Nie pasuje do CAB/DAB. CAB/DAB wymagają CABC5 albo CABC6.
CABC5	Panel przewodowy do elektrycznych modeli CAB/DAB E.	Do CAB 10 E, CAB 15 E, DAB 10 E i elektrycznych wariantów CAB/DAB.	Wymagany przewód CAT5 LAN z połączeniami 1:1 do PCB.
CABC6	Panel przewodowy do modeli wodnych i ambient CAB/DAB W/A.	Do CAB 10 W, CAB 15 W, DAB 10 W, DAB 15 W i wariantów bez grzania.	Osobno dobiera się zawory, siłowniki, hydraulikę i strategię regulacji.
CAT5 LAN 1:1	Połączenie panelu CABC5/CABC6 z elektroniką kurtyny.	Zawsze przy panelach CAB/DAB.	Przewód i prowadzenie trasy trzeba przewidzieć przed montażem.
Przełącznik drzwiowy	Reakcja kurtyny na otwarcie/zamknięcie drzwi.	Gdy kurtyna nie ma pracować cały czas albo ma reagować na ruch drzwi.	Opcjonalny; zwykle wymaga osobnego przewodu niskonapięciowego między czujnikiem i kurtyną.
Termostat / zawór regulacyjny	Kontrola temperatury lub przepływu ciepła.	Przy wersjach wodnych i tam, gdzie ma być ograniczenie temperatury.	Elementy wodne nie są „samą kurtyną”; trzeba je dobrać do instalacji.
BMS / BEMS	Zdalna obsługa z automatyki budynku.	W sklepach, biurach, obiektach publicznych i większych instalacjach.	DTR przewiduje styki BMS/BEMS; trzeba potwierdzić logikę S/S1/S2 i zakres odpowiedzialności automatyka.
CABM1 i zestawy montażowe	Osprzęt montażowy/łączeniowy CAB/DAB.	Przy układach modułowych, montażu specjalnym, pionowym albo sufitowym.	To nie jest sterownik. Dobiera się go do mechaniki montażu, a nie do obsługi elektrycznej.

Zasilanie i dobór przed sprzedażą

Rodzina	Zasilanie / sterowanie	Co sprawdzamy przed zakupem
ACW	prosta kurtyna z obsługą na urządzeniu; ACWRMC jako opcja	szerokość drzwi, wysokość montażu, dostęp do przycisków, czy klient chce pilota
CAB/DAB E	380-415 V 3/N/PE, panel CABC5, CAT5	moc, zabezpieczenia, przekroje przewodów, miejsce panelu, czujnik drzwi, BMS i wyłącznik serwisowy
CAB/DAB W/A	220-240 V 1/N/PE dla wentylatorów, panel CABC6, instalacja wodna lub ambient	temperatura i przepływ wody, zawory, siłowniki, dostęp serwisowy, odpowietrzenie, BMS
Montaż pionowy / sufitowy	wymaga potwierdzenia osprzętu i mechaniki	nośność podłoża, odległości serwisowe, uchwyty, mocowania i realny kierunek nawiewu

Kable, liczba żył i zabezpieczenia według DTR Dimplex

Uwaga dla elektryka: poniższe zestawienie nie zastępuje projektu instalacji. Przekrój przewodu i zabezpieczenie dobiera osoba z uprawnieniami do konkretnej trasy, sposobu ułożenia, długości przewodu, spadku napięcia, temperatury, selektywności i warunków ppoż. Producent wymaga przewodów o odpowiedniej obciążalności, właściwego zabezpieczenia oraz lokalnego odłącznika z przerwą min. 3 mm na każdym biegunie.

Kurtyna / rodzina	Zasilanie mocy	Kabel zasilający	Sterowanie	Dodatkowe przewody	Zabezpieczenie / uwaga
ACW: AC3W / AC45W / AC6W	230-240 V 1/N/PE, 50 Hz	3-żyłowy: L, N, PE	sterowanie na urządzeniu; pilot ACWRMC jako opcja do ACW	bez CAT5; pilot nie wymaga przewodu sterującego	wymagany obwód z uziemieniem, wyłącznik dwubiegunowy / odłącznik i zabezpieczenie dobrane do mocy urządzenia
CAB/DAB elektryczne E	380-415 V 3/N/PE	5-żyłowy: L1, L2, L3, N, PE	CABC5, panel przewodowy	CAT5 LAN 1:1, 4 pary / 8 żył do panelu; opcjonalnie czujnik drzwi 2-żyłowy niskonapięciowy; opcjonalnie BMS/BEMS	zabezpieczenie dobierane według prądu modelu z DTR: CAB10E 14 A, CAB15E 20 A, DAB10E 18 A, DAB15E 27 A
CAB/DAB wodne W i ambient A	220-240 V 1/N/PE dla wentylatorów i elektroniki	3-żyłowy: L, N, PE	CABC6, panel przewodowy	CAT5 LAN 1:1, 4 pary / 8 żył do panelu; opcjonalnie czujnik drzwi 2-żyłowy niskonapięciowy; opcjonalnie sterowanie zaworem / BMS	małe prądy wentylatorów według DTR: CAB10W/A 0,3 A, CAB15W/A 0,5 A, DAB10W/A 1,5 A, DAB15W/A 2,3 A; hydraulikę i zawory dobiera się osobno
Panel CABC5 / CABC6	nie jest osobnym zasilaniem mocy	nie prowadzić jako przewodu zasilającego grzałki	połączenie z PCB kurtyny	CAT5 LAN z połączeniami prostymi 1:1; nie krzyżować par jak patch cross	trasę sterowania prowadzić tak, aby nie dotykała elementów grzejnych ani ruchomych
Czujnik drzwi	niskie napięcie / wejście sterujące	nie dotyczy zasilania mocy	styk drzwiowy normalnie otwarty według schematu DTR	dodatkowy kabel 2-żyłowy między czujnikiem drzwi i kurtyną	stosować jako sterowanie, nie jako rozłączanie zasilania głównego; logikę pracy potwierdzić przy uruchomieniu
BMS / BEMS	według schematu automatyki obiektu	oddzielić od zasilania mocy	styki S, S1, S2 przewidziane w DTR	przewody sterujące prowadzić zgodnie z dokumentacją automatyki budynku	przed podłączeniem trzeba ustalić funkcję: start/stop, tryb pracy, ograniczenie grzania, praca z drzwiami

Najprościej: ACW potrzebuje zwykłego zasilania 230 V 3 żyły i ewentualnie pilota ACWRMC. CAB/DAB E to 400 V, 5 żył plus CAT5 do CABC5. CAB/DAB W/A to 230 V, 3 żyły plus CAT5 do CABC6 oraz osobny dobór zaworów i hydrauliki. Czujnik drzwi zawsze wymaga osobnego przewodu 2-żyłowego niskonapięciowego.

Wniosek praktyczny: Dimplex trzeba dobierać po serii. ACW to prosta kurtyna z opcjonalnym pilotem ACWRMC. CAB/DAB to system przewodowy CABC5/CABC6, z osobnym doborem CAT5, czujnika drzwi, BMS, zabezpieczeń, hydrauliki i montażu.

Zdjęcie	Produkt	Typ / moc	Szerokość / wymiary	Wysokość / montaż	Sterowanie	Cena	Ilość / koszyk	Dokumenty
Warmtec - kompaktowe kurtyny 230 V
	Warmtec WRS · WRS-04 WRS-04 mala kurtyna do wejsc lokalowych; tryb zimny i PTC	elektryczna PTC2 / 4 kW230 V	800 mm800 x 200 x 141 mm	do 2,3 mpoziomo, sciana/sufit, uchwyt w zestawie	panel + pilotczujnik drzwi: brak	1 150,00 zł934,96 zł netto	Do koszyka	produkt karta instrukcja
	Warmtec WRS · WRS 04 S WRS-04S wersja z czujnikiem otwarcia drzwi	elektryczna PTC2 / 4 kW230 V	800 mm800 x 200 x 141 mm	do 2,3 mpoziomo, sciana/sufit, uchwyt w zestawie	panel + pilotczujnik drzwi: tak, w zestawie	1 300,00 zł1 056,91 zł netto	Do koszyka	produkt karta instrukcja
Warmtec - mocniejsze kurtyny WRM+
	Warmtec WRM+ · WRM06+ WRM06+ mocniejszy przeplyw i wyzszy montaz niz WRS	elektryczna PTC2 / 4 / 6 kW230 V lub 400 V	900 mm900 x 260 x 190 mm	do 3,0 mpoziomo, uchwyt scienny w zestawie	panel + pilotczujnik drzwi: brak	1 845,00 zł1 500,00 zł netto	Do koszyka	produkt karta instrukcja
Dimplex AC / ACW - male wejscia
	Dimplex AC N/RN · 018250 AC N / RN starsza seria AC N/RN; dostępność i zamiennik ACW potwierdzamy przed wysyłką	elektrycznawg wariantu serii230 V	seria 600/900 mmwg wariantu AC	do 2,3 mpoziomo, sciana lub sufit	opcja pilotaczujnik drzwi: po doborze	1 300,00 zł1 056,91 zł netto	Do koszyka	produkt instrukcja
	Dimplex AC · AC3RE AC3RE pozycja do wyczerpania zapasow	elektryczna3,0 kW230 V	ok. 600 mmwg instrukcji AC3RE	do ok. 2,3 mpoziomo	sterowanie lokalneczujnik drzwi: po doborze	1 691,25 zł1 375,00 zł netto	Do koszyka	produkt PDF instrukcja
Dimplex ACW - 230 V z opcjonalnym pilotem
	Dimplex ACW · AC3W AC3W do drzwi ok. 600 mm	elektryczna1,3 / 3,0 kW230 V	624 mm624 mm szerokosci	do 2,4 mpoziomo nad drzwiami	obudowa / ConfigR / pilot ACWRMCczujnik drzwi: nie, sterowanie osobno	1 297,65 zł1 055,00 zł netto	Do koszyka	produkt karta instrukcja
	Dimplex ACW · AC45W AC45W wieksza moc przy tej samej szerokosci	elektryczna2,45 / 4,5 kW230 V	624 mm624 mm szerokosci	do 2,4 mpoziomo nad drzwiami	obudowa / ConfigR / pilot ACWRMCczujnik drzwi: nie, sterowanie osobno	1 445,25 zł1 175,00 zł netto	Do koszyka	produkt karta instrukcja
	Dimplex ACW · AC6W AC6W do drzwi ok. 900 mm	elektryczna3,0 / 6,0 kW230 V	921 mm921 mm szerokosci	do 2,4 mpoziomo nad drzwiami	obudowa / ConfigR / pilot ACWRMCczujnik drzwi: nie, sterowanie osobno	1 642,05 zł1 335,00 zł netto	Do koszyka	produkt karta instrukcja
Dimplex ACW - akcesoria sterowania
	Dimplex ACW · ACWRMC ACWRMC kompatybilny wyłącznie z AC3W, AC45W i AC6W; nie jest pilotem do CAB/DAB	pilot-2 x CR2032	-akcesorium	-akcesorium sterowania	pilot wyłącznie do ACWczujnik drzwi: nie dotyczy	188,19 zł153,00 zł netto	Do koszyka	produkt karta
Dimplex CAB/DAB - sterowanie i automatyka
C5	Dimplex CAB/DAB · CABC5 Panel CABC5 sterownik ścienny w komplecie z elektrycznymi CAB/DAB E; to nie jest pilot ACWRMC	sterowanie elektryczneCAB/DAB Epanel przewodowy	CAT5LAN prosty 1:1 panel - PCB	ściana / puszkastandardowa puszka podwójna, przewód poza grzałkami	CABC5 przewodowoOFF, niski/wysoki wentylator, pół/pełna moc grzania, auto/manual drzwi	w kompleciez elektrycznymi CAB/DAB E; CABC5 nie jest pilotem ACWRMC	dobór z kurtyną	instrukcja
C6	Dimplex CAB/DAB · CABC6 Panel CABC6 sterownik ścienny do modeli wodnych i ambient W/A; kompletacja do potwierdzenia przed sprzedażą	sterowanie W/ACAB/DAB wodne lub ambientpanel przewodowy	CAT5LAN prosty 1:1 panel - PCB	ściana / puszkazasilanie wentylatorów i hydraulika według DTR	CABC6 przewodowosterowanie wentylacją, auto/manual drzwi, współpraca z automatyką obiektu	do potwierdzeniadla wodnych/ambient W/A; sprawdzamy kompletację przed sprzedażą	dobór z kurtyną	instrukcja
CAT5	Przewód sterujący CAT5 LAN prosty 1:1 połączenie panelu CABC5/CABC6 z płytą PCB kurtyny	przewód sterującynie zasilającybez krzyżowania żył	trasa panel - kurtynadługość i prowadzenie według obiektu	oddzielnie od grzałekprzewód zabezpieczyć mechanicznie	połączenie paneluCAT5 lub równoważny przewód zgodny z instrukcją	element instalacjidobierany przy montażu	zakres montażu	instrukcja
NO	Automatyka drzwi Czujnik drzwi / styk NO uruchamia kurtynę po otwarciu drzwi i ogranicza pracę po zamknięciu	styk normalnie otwartyopcjaniskie napięcie	2 żyłyosobny przewód do wejścia drzwiowego	drzwi / bramamiejsce montażu po oględzinach	auto/manualpanel umożliwia obejście ręczne przy pracy serwisowej	do doboruzależnie od drzwi i sposobu montażu	do potwierdzenia	instrukcja
BMS	Automatyka obiektu Termostat / BMS / BEMS opcjonalne wejścia sterowania dla budynku, harmonogramów i ograniczenia pracy	opcja automatykitermostat 1-polowyBMS/BEMS	S/S1/S2 wg DTRstyki i logika zgodnie ze schematem	rozdzielnia / BMSdo uzgodnienia z automatyką budynku	sterowanie zdalneintegracja nie zastępuje wyłącznika serwisowego i zabezpieczeń	wg zakresuwycena po sprawdzeniu układu	zapytaj o dobór	instrukcja
Dimplex CAB - kurtyny sklepowe i obiektowe
	Dimplex CAB · CAB 10 E CAB 10 E dla mniejszych wejsc komercyjnych	elektrycznaelektryczna400 V / wg DTR	ok. 1,0 mseria CAB 10	do 2,7 mpoziomo, nad drzwiami	CABC5 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	4 704,75 zł3 825,00 zł netto	Do koszyka	produkt instrukcja CE PDF
	Dimplex CAB · CAB 10 W CAB 10 W dobor zalezny od temperatury czynnika i przeplywu wody	wodnawymiennik wodny230 V wentylatory + woda	ok. 1,0 mseria CAB 10	do 2,7 mpoziomo, nad drzwiami	CABC6 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	4 704,75 zł3 825,00 zł netto	Do koszyka	produkt instrukcja CE PDF
	Dimplex CAB · 018953CABVM1 CAB 15E + CABVM1 pozycja archiwalna / na zapytanie; wariant pionowy CAB 15E wymaga potwierdzenia dostępności i kompletacji	elektryczna / pionowaelektryczna400 V / wg DTR	ok. 1,5 mseria CAB 15	do 2,7 mpoziomo lub pionowo z zestawem	CABC5 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	6 330,00 zł5 146,34 zł netto	Do koszyka	produkt instrukcja instrukcja
	Dimplex CAB · CAB 15 W CAB 15 W wieksza szerokosc kurtyny wodnej	wodnawymiennik wodny230 V wentylatory + woda	ok. 1,5 mseria CAB 15	do 2,7 mpoziomo, nad drzwiami	CABC6 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	5 773,62 zł4 694,00 zł netto	Do koszyka	produkt instrukcja CE PDF
Dimplex CAB/DAB - akcesoria
	Dimplex CAB/DAB · CABM 1 CABM 1 kompletacja po potwierdzeniu modelu kurtyny	akcesorium montazowe--	-osprzet CAB/DAB	-akcesorium montazowe	osprzęt CAB/DABdobór do CABC5/CABC6 i modelu kurtyny; nie jest pilotem ACWRMC	287,82 zł234,00 zł netto	Do koszyka	produkt instrukcja CE PDF
Dimplex DAB - wieksze wejscia
	Dimplex DAB · DAB 10 W DAB 10 W dla wyzszych przejsc i wiekszego ruchu	wodnawymiennik wodny230 V wentylatory + woda	ok. 1,0 mseria DAB 10	do ok. 4,0 mpoziomo, obiektowo	CABC6 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	6 049,14 zł4 918,00 zł netto	Do koszyka	produkt instrukcja CE PDF
	Dimplex DAB · DAB 10 E DAB 10 E mocna kurtyna elektryczna DAB	elektrycznaelektryczna400 V / wg DTR	ok. 1,0 mseria DAB 10	do ok. 4,0 mpoziomo, obiektowo	CABC5 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	6 809,28 zł5 536,00 zł netto	Do koszyka	produkt instrukcja CE PDF
	Dimplex DAB · DAB 15 W DAB 15 W wieksza szerokosc DAB	wodnawymiennik wodny230 V wentylatory + woda	ok. 1,5 mseria DAB 15	do ok. 4,0 mpoziomo, obiektowo	CABC6 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	7 752,69 zł6 303,00 zł netto	Do koszyka	produkt instrukcja CE PDF
Reventon AERIS - elektryczne i zimne
	Reventon AERIS · AC100E1P AERIS 100E-1P wersja elektryczna 1-fazowa	elektryczna PTC2 / 4 / 6 kW230 V	1015 mm1015 x 265 x 195 mm	do 3,0 mpoziomo, panel montazowy	pilot + panelczujnik drzwi: tak, w zestawie	2 212,77 zł1 799,00 zł netto	Do koszyka	produkt karta instrukcja
	Reventon AERIS · AC100EN1P AERIS 100EN-1P kompaktowa wersja EN 1-fazowa	elektryczna PTC2 / 4 / 6 kW230 V	1020 mm1020 x 247 x 218 mm	do 3,0 mpoziomo, panel montazowy	pilot + panelczujnik drzwi: tak, w zestawie	2 458,77 zł1 999,00 zł netto	Do koszyka	produkt karta instrukcja
	Reventon AERIS · AC90EN3P AERIS 90EN-3P wariant 3-fazowy do mocniejszej instalacji	elektryczna PTCdo 8 kW400 V grzalka + 230 V silnik	916 mm90 cm klasa	do 3,0 mpoziomo, sciennie	pilot / bez pilota wg wersjiczujnik drzwi: po doborze	2 212,77 zł1 799,00 zł netto	Do koszyka	produkt karta instrukcja instrukcja
	Reventon AERIS · AC100C1P AERIS 100C-1P bariera powietrzna bez dogrzewania	zimna, bez grzaniabez grzania230 V	1020 mm1020 x 247 x 218 mm	do 3,0 mpoziomo, panel montazowy	pilot + panelczujnik drzwi: tak, w zestawie	2 089,77 zł1 699,00 zł netto	Do koszyka	produkt karta instrukcja
Reventon AERIS - wodne
	Reventon AERIS · AC100WN-1P AERIS 100WN-1P dobor wg temperatury i przeplywu wody	wodna4,6-17 kW230 V + woda	1005 mm1005 x 227 x 310 mm	do 3,0 mpoziomo, panel montazowy	panel + czujnikczujnik drzwi: tak, w zestawie	2 458,77 zł1 999,00 zł netto	Do koszyka	produkt karta instrukcja
Reventon HUMMER - przemyslowe
	Reventon HUMMER · ACH150C-1999 HUMMER 150C bramy, hale, zastosowania przemyslowe	zimna przemyslowabez grzania230 V / 400 V wg wariantu	1500 mm150 cm klasa	6,5-8 mpoziomo lub pionowo	automatyka Reventonczujnik drzwi: po doborze	4 549,77 zł3 699,00 zł netto	Do koszyka	produkt instrukcja
Sonniger GUARD PRO - przemyslowe
	Sonniger GUARD PRO · CGP0032 GUARD PRO 150E kurtyna przemyslowa do bram i hal	elektryczna PTC14 kW230 V silniki + 400 V grzalka	1500 mm150 cm klasa	do 9 mpoziomo lub pionowo, modulowo	Comfort / Intelligent WiFi / Doorstopczujnik drzwi: opcja DOORSTOP	7 378,77 zł5 999,00 zł netto	Do koszyka	produkt instrukcja karta
	Sonniger GUARD PRO · CGP0033 GUARD PRO 200E szersza kurtyna przemyslowa GUARD PRO	elektryczna PTC17,5 kW230 V silniki + 400 V grzalka	2000 mm200 cm klasa	do 9 mpoziomo lub pionowo, modulowo	Comfort / Intelligent WiFi / Doorstopczujnik drzwi: opcja DOORSTOP	9 100,77 zł7 399,00 zł netto	Do koszyka	produkt instrukcja karta

1. Dobór do wejściaPodaj szerokość i wysokość drzwi/bramy, częstotliwość otwierania oraz zdjęcie miejsca montażu. To decyduje o długości i zasięgu kurtyny.

2. Zasilanie i zabezpieczeniaPrzy 400 V i mocach kilkunastu kW sprawdzamy obwód, zabezpieczenia, przekroje przewodów i możliwość sterowania.

3. AutomatykaCzujnik drzwiowy ogranicza pracę kurtyny. Pilot dotyczy tylko wybranych serii, natomiast CAB/DAB wymagają panelu przewodowego CABC5 albo CABC6 i ewentualnego BMS.

Uwaga techniczna: karta katalogowa nie zastępuje doboru. Przy kurtynach wodnych potrzebne są parametry czynnika, przy elektrycznych potwierdzenie mocy i zasilania, a przy montażu pionowym właściwe uchwyty oraz odległości serwisowe.

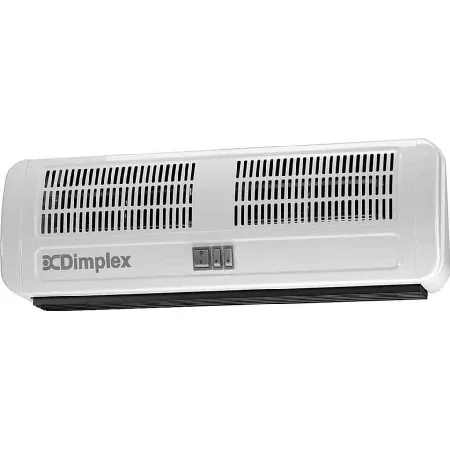

AC N/RN to poziome kurtyny powietrzne małej mocy zapewniające wielokierunkowy i silny strumień ciepłego powietrza przy wejściach do sklepów, biur czy innych pomieszczeń. Posiadają 2 stopnie mocy grzewczej z wyborem ustawienia ogrzewania w trybie 50-100%, lub nawiewu zimnego (cyrkulacja powietrza w sezonie letnim). Urządzenie są bardzo łatwe w obsłudze, a model AC 3/6RN wyposażono dodatkowo w pilota zdalnego sterowania o zasięgu 8 m, dzięki któremu włączanie i wyłączanie urządzenia jest bardzo wygodne.

✅2 stopnie mocy grzewczej.
✅Przełączniki sterujące praca urządzenia wbudowane w przednia cześć obudowy.
✅Wybór ustawienia ogrzewania w trybie 50-100%, lub nawiewu zimnego (cyrkulacja powietrza w sezonie letnim).
✅Wydajność wentylacyjna pojedynczej jednostki do 45 m3/h.
✅Montaż na wysokości do 2,3 m nad podłogą.
✅Regulowany uchwyt montażowy pozwalający na montaż urządzenia na suficie lub na ścianie oraz umożliwiający optymalne ustawienie kierunku nadmuchiwanego powietrza.
✅Zaokraglona obudowa wykonana ze stali malowanej proszkowo z nakładkami z żaroodpornego tworzywa ABS.
✅Model 3N/RN przeznaczony do obsługi pojedynczych drzwi o standardowej szerokosci (600 mm).
✅Model 6N/RN przeznaczony do obsługi drzwi podwójnych oraz otworów drzwiowych o nietypowej szerokosci (900 mm).
✅Sterowanie przyciskami umieszczonymi na obudowie lub pilotem zdalnego sterowania pozwalającym włączać i wyłączać urządzenie.
✅Zasilanie 230 V.
✅Urządzenia nie posiadają przewodu zasilającego

Model	AC 3N	AC 3RN	AC 45N	AC 6N	AC 6RN
Nr kat.	018250	018267	018274	018281	051271
Moc grzewcza	1,5/3,0 kW	1,5/3,0 kW	2,25/4,5 kW	3,0/6,0 kW	3,0/6,0 kW
Maks. przepływ powietrza	212 m³/h	212 m³/h	248 m³/h	446 m³/h	446 m³/h
Maks. wysokość montażu	2,3 m	2,3 m	2,3 m	2,3 m	2,3 m
Poziom głośności	50,5 dB(A)	50,5 dB(A)	52,0 dB(A)	57,0 dB(A)	57,0 dB(A)
Szerokość	605 mm	605 mm	605 mm	905 mm	905 mm
Wysokość	214 mm	214 mm	214 mm	214 mm	214 mm
Głębokość	135 mm	135 mm	135 mm	135 mm	135 mm
Masa	5,1 kg	5,3 kg	5,2 kg	8,3 kg	8,3 kg
Zasilanie	~230 V, 50 Hz	~230 V, 50 Hz	~230 V, 50 Hz	~230 V, 50 Hz	~230 V, 50 Hz
Kolor obudowy	Biały	Biały	Biały	Biały	Biały

Oryginalna karta: AC N / RN kurtyna powietrzna - opcja z pilotem - Dimplex — dane i formularz zakupu

AC N / RN kurtyna powietrzna - opcja z pilotem - Dimplex

Dostępność: Na zamówienie

Czas wysyłki: 30 dni

Koszt wysyłki: od 52,00 zł

Numer katalogowy: 018250

Kod EAN: 5011139018250

Stan produktu: Nowy

Maksymalna wysokość montażu: 2,3 m

Instrukcja obsługi i montażu: Instrukcja obsługi i montażu

Moc kurtyny powietrza

1,5/3 kW

3/6 kW

Pilot w zestawie

Tak

Nie

Pilot zdalnego sterowania

Tak

Cena brutto: 1 300,00 zł / szt.

Cena netto: 1 056,91 zł

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

Zakup przez 1 kliknięcie

⚙️ Zagadnienia techniczne Mariusz Czapnik tel 602 551 555 ⚙️

Zapytaj o produkt Specyfikacja PDF

Opis produktu
Akcesoria (1)
Do pobrania (1)

Kurtyny powietrzne: dobór, dokumentacja, montaż

Wybierz kurtynę po szerokości drzwi, zasilaniu, sterowaniu i sposobie montażu.

Zapytaj o dobór Zobacz kategorię

SzerokośćKurtyna powinna pokryć światło drzwi. Przy szerszym otworze stosuje się dłuższy model albo kilka urządzeń obok siebie.

WysokośćModele lokalowe pracują zwykle do ok. 2,3-3 m, większe serie DAB/HUMMER/GUARD PRO do wyższych przejść i bram.

MontażPoziomy, pionowy, ścienny albo sufitowy wymaga potwierdzenia uchwytów, odległości serwisowych i nośności podłoża.

Kompletacja kurtyn: co jest w zestawie, a co trzeba dobrać

Kurtyna powietrzna to nie tylko obudowa z wentylatorem. Przy zakupie trzeba potwierdzić sterownik, czujnik drzwi, przewody, zabezpieczenia, uchwyty, automatykę BMS oraz materiały montażowe.

W pudełkuSprawdzamy pilot, panel, uchwyt, czujnik drzwiowy i dokumentację dla konkretnego wariantu.

Do dobraniaZasilanie, zabezpieczenia, CAT5, BMS, termostat, zawory wodne, wyłącznik serwisowy i elementy montażowe.

InterexDobieramy kurtynę po szerokości drzwi, wysokości montażu, rodzaju ogrzewania i realnych warunkach na obiekcie.

Seria / produkt	W komplecie według dokumentacji	Trzeba dobrać lub dokupić	Uwaga techniczna
Warmtec WRS-04	pilot, uchwyt ścienny/sufitowy	czujnik drzwiowy: brak w karcie	mała kurtyna 230 V
Warmtec WRS-04S	pilot, czujnik drzwiowy, uchwyt ścienny/sufitowy	materiały montażowe wg ściany	wersja z czujnikiem otwarcia drzwi
Warmtec WRM+	pilot, uchwyt ścienny	czujnik drzwiowy: brak w karcie	mocniejsza seria 230/400 V wg modelu
Dimplex ACW: AC3W / AC45W / AC6W	uchwyt ścienny, sterowanie na urządzeniu	pilot ACWRMC kupowany osobno	ACWRMC nie jest do CAB/DAB
Dimplex AC N / RN	uchwyt i sterowanie na obudowie; pilot tylko w wariancie RN	przewód zasilający i zabezpieczenia	wariant potwierdzamy przed wysyłką
Dimplex CAB/DAB elektryczne E	panel ścienny CABC5 dla wersji E	CAT5, czujnik drzwi, BMS, zabezpieczenia, odłącznik, okablowanie	zasilanie 380-415 V 3/N/PE
Dimplex CAB/DAB wodne / ambient W/A	CABC6 wymagany; kompletację potwierdzamy przy zamówieniu	CAT5, czujnik drzwi, zawory, siłowniki, BMS, hydraulika	wentylatory 220-240 V 1/N/PE
Dimplex CABM1	osprzęt montażowy/łączeniowy CAB/DAB	nie jest sterownikiem ani pilotem	dobór po układzie montażu
Reventon AERIS E-1P / EN-1P / C-1P	panel montażowy, czujnik drzwiowy, pilot	materiały instalacyjne i zabezpieczenia	wg instrukcji Reventon
Reventon AERIS EN-3P	wariant z pilotem: panel, czujnik drzwiowy i pilot; wariant bez pilota: panel i czujnik	HC3S / sterowanie dodatkowe według wariantu	wariant potwierdzamy przed sprzedażą
Reventon AERIS WN-1P wodna	panel montażowy, czujnik drzwiowy	HC3S/HMI, zawór, siłownik, automatyka wodna	bez pilota w standardowej instrukcji WN
Reventon HUMMER	płaskowniki i kątowniki do łączenia/montażu	szpilki, kotwy, HMI/BMS, czujnik drzwiowy, zawory, wyłącznik serwisowy	kurtyna przemysłowa
Sonniger GUARD PRO	element pionowy/transportowy wg DTR	panel COMFORT/INTELLIGENT, DOORSTOP, łączniki, kabel zasilający, wyłącznik główny	automatyka jako oddzielne opakowanie

Dobór sterowania i automatyki Dimplex: ACW, ACWRMC, CABC5, CABC6 i BMS

ACW: pilot ACWRMC opcjonalnie CAB/DAB E: CABC5 CAB/DAB W/A: CABC6 CAT5 do panelu czujnik drzwi i BMS opcjonalnie

ACW i ACWRMCAC3W, AC45W i AC6W mają sterowanie na urządzeniu. Pilot ACWRMC jest dodatkowym akcesorium do ACW, a nie sterownikiem do CAB/DAB.

CAB/DAB elektryczneModele elektryczne E pracują z panelem CABC5, przewodem CAT5 do PCB i zasilaniem 380-415 V 3/N/PE. Czujnik drzwi i BMS/BEMS są opcjami.

CAB/DAB wodne i ambientModele wodne/ambient W/A pracują z panelem CABC6, zasilaniem wentylatorów 220-240 V 1/N/PE oraz osobno dobraną hydrauliką i zaworami.

Schematy ideowe sterowania

ACW
AC3W / AC45W / AC6W

→

sterowanie
na urządzeniu

→

ACWRMC
opcjonalnie

→

prosta obsługa
zdalna

CAB/DAB E
400 V

→

CABC5
panel przewodowy

→

CAT5
do PCB

→

drzwi / BMS
opcje

CAB/DAB W/A
230 V + woda

→

CABC6
panel przewodowy

→

zawory
hydraulika

→

termostat / BMS
opcje

Element	Do czego służy	Kiedy dobrać	Uwaga techniczna
ACWRMC	Pilot zdalnego sterowania do serii ACW.	Do AC3W, AC45W i AC6W, gdy klient chce prostą obsługę zdalną.	Nie pasuje do CAB/DAB. CAB/DAB wymagają CABC5 albo CABC6.
CABC5	Panel przewodowy do elektrycznych modeli CAB/DAB E.	Do CAB 10 E, CAB 15 E, DAB 10 E i elektrycznych wariantów CAB/DAB.	Wymagany przewód CAT5 LAN z połączeniami 1:1 do PCB.
CABC6	Panel przewodowy do modeli wodnych i ambient CAB/DAB W/A.	Do CAB 10 W, CAB 15 W, DAB 10 W, DAB 15 W i wariantów bez grzania.	Osobno dobiera się zawory, siłowniki, hydraulikę i strategię regulacji.
CAT5 LAN 1:1	Połączenie panelu CABC5/CABC6 z elektroniką kurtyny.	Zawsze przy panelach CAB/DAB.	Przewód i prowadzenie trasy trzeba przewidzieć przed montażem.
Przełącznik drzwiowy	Reakcja kurtyny na otwarcie/zamknięcie drzwi.	Gdy kurtyna nie ma pracować cały czas albo ma reagować na ruch drzwi.	Opcjonalny; zwykle wymaga osobnego przewodu niskonapięciowego między czujnikiem i kurtyną.
Termostat / zawór regulacyjny	Kontrola temperatury lub przepływu ciepła.	Przy wersjach wodnych i tam, gdzie ma być ograniczenie temperatury.	Elementy wodne nie są „samą kurtyną”; trzeba je dobrać do instalacji.
BMS / BEMS	Zdalna obsługa z automatyki budynku.	W sklepach, biurach, obiektach publicznych i większych instalacjach.	DTR przewiduje styki BMS/BEMS; trzeba potwierdzić logikę S/S1/S2 i zakres odpowiedzialności automatyka.
CABM1 i zestawy montażowe	Osprzęt montażowy/łączeniowy CAB/DAB.	Przy układach modułowych, montażu specjalnym, pionowym albo sufitowym.	To nie jest sterownik. Dobiera się go do mechaniki montażu, a nie do obsługi elektrycznej.

Zasilanie i dobór przed sprzedażą

Rodzina	Zasilanie / sterowanie	Co sprawdzamy przed zakupem
ACW	prosta kurtyna z obsługą na urządzeniu; ACWRMC jako opcja	szerokość drzwi, wysokość montażu, dostęp do przycisków, czy klient chce pilota
CAB/DAB E	380-415 V 3/N/PE, panel CABC5, CAT5	moc, zabezpieczenia, przekroje przewodów, miejsce panelu, czujnik drzwi, BMS i wyłącznik serwisowy
CAB/DAB W/A	220-240 V 1/N/PE dla wentylatorów, panel CABC6, instalacja wodna lub ambient	temperatura i przepływ wody, zawory, siłowniki, dostęp serwisowy, odpowietrzenie, BMS
Montaż pionowy / sufitowy	wymaga potwierdzenia osprzętu i mechaniki	nośność podłoża, odległości serwisowe, uchwyty, mocowania i realny kierunek nawiewu

Kable, liczba żył i zabezpieczenia według DTR Dimplex

Kurtyna / rodzina	Zasilanie mocy	Kabel zasilający	Sterowanie	Dodatkowe przewody	Zabezpieczenie / uwaga
ACW: AC3W / AC45W / AC6W	230-240 V 1/N/PE, 50 Hz	3-żyłowy: L, N, PE	sterowanie na urządzeniu; pilot ACWRMC jako opcja do ACW	bez CAT5; pilot nie wymaga przewodu sterującego	wymagany obwód z uziemieniem, wyłącznik dwubiegunowy / odłącznik i zabezpieczenie dobrane do mocy urządzenia
CAB/DAB elektryczne E	380-415 V 3/N/PE	5-żyłowy: L1, L2, L3, N, PE	CABC5, panel przewodowy	CAT5 LAN 1:1, 4 pary / 8 żył do panelu; opcjonalnie czujnik drzwi 2-żyłowy niskonapięciowy; opcjonalnie BMS/BEMS	zabezpieczenie dobierane według prądu modelu z DTR: CAB10E 14 A, CAB15E 20 A, DAB10E 18 A, DAB15E 27 A
CAB/DAB wodne W i ambient A	220-240 V 1/N/PE dla wentylatorów i elektroniki	3-żyłowy: L, N, PE	CABC6, panel przewodowy	CAT5 LAN 1:1, 4 pary / 8 żył do panelu; opcjonalnie czujnik drzwi 2-żyłowy niskonapięciowy; opcjonalnie sterowanie zaworem / BMS	małe prądy wentylatorów według DTR: CAB10W/A 0,3 A, CAB15W/A 0,5 A, DAB10W/A 1,5 A, DAB15W/A 2,3 A; hydraulikę i zawory dobiera się osobno
Panel CABC5 / CABC6	nie jest osobnym zasilaniem mocy	nie prowadzić jako przewodu zasilającego grzałki	połączenie z PCB kurtyny	CAT5 LAN z połączeniami prostymi 1:1; nie krzyżować par jak patch cross	trasę sterowania prowadzić tak, aby nie dotykała elementów grzejnych ani ruchomych
Czujnik drzwi	niskie napięcie / wejście sterujące	nie dotyczy zasilania mocy	styk drzwiowy normalnie otwarty według schematu DTR	dodatkowy kabel 2-żyłowy między czujnikiem drzwi i kurtyną	stosować jako sterowanie, nie jako rozłączanie zasilania głównego; logikę pracy potwierdzić przy uruchomieniu
BMS / BEMS	według schematu automatyki obiektu	oddzielić od zasilania mocy	styki S, S1, S2 przewidziane w DTR	przewody sterujące prowadzić zgodnie z dokumentacją automatyki budynku	przed podłączeniem trzeba ustalić funkcję: start/stop, tryb pracy, ograniczenie grzania, praca z drzwiami

Zdjęcie	Produkt	Typ / moc	Szerokość / wymiary	Wysokość / montaż	Sterowanie	Cena	Ilość / koszyk	Dokumenty
Warmtec - kompaktowe kurtyny 230 V
	Warmtec WRS · WRS-04 WRS-04 mala kurtyna do wejsc lokalowych; tryb zimny i PTC	elektryczna PTC2 / 4 kW230 V	800 mm800 x 200 x 141 mm	do 2,3 mpoziomo, sciana/sufit, uchwyt w zestawie	panel + pilotczujnik drzwi: brak	1 150,00 zł934,96 zł netto	Do koszyka	produkt karta instrukcja
	Warmtec WRS · WRS 04 S WRS-04S wersja z czujnikiem otwarcia drzwi	elektryczna PTC2 / 4 kW230 V	800 mm800 x 200 x 141 mm	do 2,3 mpoziomo, sciana/sufit, uchwyt w zestawie	panel + pilotczujnik drzwi: tak, w zestawie	1 300,00 zł1 056,91 zł netto	Do koszyka	produkt karta instrukcja
Warmtec - mocniejsze kurtyny WRM+
	Warmtec WRM+ · WRM06+ WRM06+ mocniejszy przeplyw i wyzszy montaz niz WRS	elektryczna PTC2 / 4 / 6 kW230 V lub 400 V	900 mm900 x 260 x 190 mm	do 3,0 mpoziomo, uchwyt scienny w zestawie	panel + pilotczujnik drzwi: brak	1 845,00 zł1 500,00 zł netto	Do koszyka	produkt karta instrukcja
Dimplex AC / ACW - male wejscia
	Dimplex AC N/RN · 018250 AC N / RN starsza seria AC N/RN; dostępność i zamiennik ACW potwierdzamy przed wysyłką	elektrycznawg wariantu serii230 V	seria 600/900 mmwg wariantu AC	do 2,3 mpoziomo, sciana lub sufit	opcja pilotaczujnik drzwi: po doborze	1 300,00 zł1 056,91 zł netto	Do koszyka	produkt instrukcja
	Dimplex AC · AC3RE AC3RE pozycja do wyczerpania zapasow	elektryczna3,0 kW230 V	ok. 600 mmwg instrukcji AC3RE	do ok. 2,3 mpoziomo	sterowanie lokalneczujnik drzwi: po doborze	1 691,25 zł1 375,00 zł netto	Do koszyka	produkt PDF instrukcja
Dimplex ACW - 230 V z opcjonalnym pilotem
	Dimplex ACW · AC3W AC3W do drzwi ok. 600 mm	elektryczna1,3 / 3,0 kW230 V	624 mm624 mm szerokosci	do 2,4 mpoziomo nad drzwiami	obudowa / ConfigR / pilot ACWRMCczujnik drzwi: nie, sterowanie osobno	1 297,65 zł1 055,00 zł netto	Do koszyka	produkt karta instrukcja
	Dimplex ACW · AC45W AC45W wieksza moc przy tej samej szerokosci	elektryczna2,45 / 4,5 kW230 V	624 mm624 mm szerokosci	do 2,4 mpoziomo nad drzwiami	obudowa / ConfigR / pilot ACWRMCczujnik drzwi: nie, sterowanie osobno	1 445,25 zł1 175,00 zł netto	Do koszyka	produkt karta instrukcja
	Dimplex ACW · AC6W AC6W do drzwi ok. 900 mm	elektryczna3,0 / 6,0 kW230 V	921 mm921 mm szerokosci	do 2,4 mpoziomo nad drzwiami	obudowa / ConfigR / pilot ACWRMCczujnik drzwi: nie, sterowanie osobno	1 642,05 zł1 335,00 zł netto	Do koszyka	produkt karta instrukcja
Dimplex ACW - akcesoria sterowania
	Dimplex ACW · ACWRMC ACWRMC kompatybilny wyłącznie z AC3W, AC45W i AC6W; nie jest pilotem do CAB/DAB	pilot-2 x CR2032	-akcesorium	-akcesorium sterowania	pilot wyłącznie do ACWczujnik drzwi: nie dotyczy	188,19 zł153,00 zł netto	Do koszyka	produkt karta
Dimplex CAB/DAB - sterowanie i automatyka
C5	Dimplex CAB/DAB · CABC5 Panel CABC5 sterownik ścienny w komplecie z elektrycznymi CAB/DAB E; to nie jest pilot ACWRMC	sterowanie elektryczneCAB/DAB Epanel przewodowy	CAT5LAN prosty 1:1 panel - PCB	ściana / puszkastandardowa puszka podwójna, przewód poza grzałkami	CABC5 przewodowoOFF, niski/wysoki wentylator, pół/pełna moc grzania, auto/manual drzwi	w kompleciez elektrycznymi CAB/DAB E; CABC5 nie jest pilotem ACWRMC	dobór z kurtyną	instrukcja
C6	Dimplex CAB/DAB · CABC6 Panel CABC6 sterownik ścienny do modeli wodnych i ambient W/A; kompletacja do potwierdzenia przed sprzedażą	sterowanie W/ACAB/DAB wodne lub ambientpanel przewodowy	CAT5LAN prosty 1:1 panel - PCB	ściana / puszkazasilanie wentylatorów i hydraulika według DTR	CABC6 przewodowosterowanie wentylacją, auto/manual drzwi, współpraca z automatyką obiektu	do potwierdzeniadla wodnych/ambient W/A; sprawdzamy kompletację przed sprzedażą	dobór z kurtyną	instrukcja
CAT5	Przewód sterujący CAT5 LAN prosty 1:1 połączenie panelu CABC5/CABC6 z płytą PCB kurtyny	przewód sterującynie zasilającybez krzyżowania żył	trasa panel - kurtynadługość i prowadzenie według obiektu	oddzielnie od grzałekprzewód zabezpieczyć mechanicznie	połączenie paneluCAT5 lub równoważny przewód zgodny z instrukcją	element instalacjidobierany przy montażu	zakres montażu	instrukcja
NO	Automatyka drzwi Czujnik drzwi / styk NO uruchamia kurtynę po otwarciu drzwi i ogranicza pracę po zamknięciu	styk normalnie otwartyopcjaniskie napięcie	2 żyłyosobny przewód do wejścia drzwiowego	drzwi / bramamiejsce montażu po oględzinach	auto/manualpanel umożliwia obejście ręczne przy pracy serwisowej	do doboruzależnie od drzwi i sposobu montażu	do potwierdzenia	instrukcja
BMS	Automatyka obiektu Termostat / BMS / BEMS opcjonalne wejścia sterowania dla budynku, harmonogramów i ograniczenia pracy	opcja automatykitermostat 1-polowyBMS/BEMS	S/S1/S2 wg DTRstyki i logika zgodnie ze schematem	rozdzielnia / BMSdo uzgodnienia z automatyką budynku	sterowanie zdalneintegracja nie zastępuje wyłącznika serwisowego i zabezpieczeń	wg zakresuwycena po sprawdzeniu układu	zapytaj o dobór	instrukcja
Dimplex CAB - kurtyny sklepowe i obiektowe
	Dimplex CAB · CAB 10 E CAB 10 E dla mniejszych wejsc komercyjnych	elektrycznaelektryczna400 V / wg DTR	ok. 1,0 mseria CAB 10	do 2,7 mpoziomo, nad drzwiami	CABC5 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	4 704,75 zł3 825,00 zł netto	Do koszyka	produkt instrukcja CE PDF
	Dimplex CAB · CAB 10 W CAB 10 W dobor zalezny od temperatury czynnika i przeplywu wody	wodnawymiennik wodny230 V wentylatory + woda	ok. 1,0 mseria CAB 10	do 2,7 mpoziomo, nad drzwiami	CABC6 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	4 704,75 zł3 825,00 zł netto	Do koszyka	produkt instrukcja CE PDF
	Dimplex CAB · 018953CABVM1 CAB 15E + CABVM1 pozycja archiwalna / na zapytanie; wariant pionowy CAB 15E wymaga potwierdzenia dostępności i kompletacji	elektryczna / pionowaelektryczna400 V / wg DTR	ok. 1,5 mseria CAB 15	do 2,7 mpoziomo lub pionowo z zestawem	CABC5 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	6 330,00 zł5 146,34 zł netto	Do koszyka	produkt instrukcja instrukcja
	Dimplex CAB · CAB 15 W CAB 15 W wieksza szerokosc kurtyny wodnej	wodnawymiennik wodny230 V wentylatory + woda	ok. 1,5 mseria CAB 15	do 2,7 mpoziomo, nad drzwiami	CABC6 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	5 773,62 zł4 694,00 zł netto	Do koszyka	produkt instrukcja CE PDF
Dimplex CAB/DAB - akcesoria
	Dimplex CAB/DAB · CABM 1 CABM 1 kompletacja po potwierdzeniu modelu kurtyny	akcesorium montazowe--	-osprzet CAB/DAB	-akcesorium montazowe	osprzęt CAB/DABdobór do CABC5/CABC6 i modelu kurtyny; nie jest pilotem ACWRMC	287,82 zł234,00 zł netto	Do koszyka	produkt instrukcja CE PDF
Dimplex DAB - wieksze wejscia
	Dimplex DAB · DAB 10 W DAB 10 W dla wyzszych przejsc i wiekszego ruchu	wodnawymiennik wodny230 V wentylatory + woda	ok. 1,0 mseria DAB 10	do ok. 4,0 mpoziomo, obiektowo	CABC6 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	6 049,14 zł4 918,00 zł netto	Do koszyka	produkt instrukcja CE PDF
	Dimplex DAB · DAB 10 E DAB 10 E mocna kurtyna elektryczna DAB	elektrycznaelektryczna400 V / wg DTR	ok. 1,0 mseria DAB 10	do ok. 4,0 mpoziomo, obiektowo	CABC5 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	6 809,28 zł5 536,00 zł netto	Do koszyka	produkt instrukcja CE PDF
	Dimplex DAB · DAB 15 W DAB 15 W wieksza szerokosc DAB	wodnawymiennik wodny230 V wentylatory + woda	ok. 1,5 mseria DAB 15	do ok. 4,0 mpoziomo, obiektowo	CABC6 przewodowo + BMSCAT5 do panelu; czujnik drzwi 2 żyły niskonapięciowe; nie ACWRMC	7 752,69 zł6 303,00 zł netto	Do koszyka	produkt instrukcja CE PDF
Reventon AERIS - elektryczne i zimne
	Reventon AERIS · AC100E1P AERIS 100E-1P wersja elektryczna 1-fazowa	elektryczna PTC2 / 4 / 6 kW230 V	1015 mm1015 x 265 x 195 mm	do 3,0 mpoziomo, panel montazowy	pilot + panelczujnik drzwi: tak, w zestawie	2 212,77 zł1 799,00 zł netto	Do koszyka	produkt karta instrukcja
	Reventon AERIS · AC100EN1P AERIS 100EN-1P kompaktowa wersja EN 1-fazowa	elektryczna PTC2 / 4 / 6 kW230 V	1020 mm1020 x 247 x 218 mm	do 3,0 mpoziomo, panel montazowy	pilot + panelczujnik drzwi: tak, w zestawie	2 458,77 zł1 999,00 zł netto	Do koszyka	produkt karta instrukcja
	Reventon AERIS · AC90EN3P AERIS 90EN-3P wariant 3-fazowy do mocniejszej instalacji	elektryczna PTCdo 8 kW400 V grzalka + 230 V silnik	916 mm90 cm klasa	do 3,0 mpoziomo, sciennie	pilot / bez pilota wg wersjiczujnik drzwi: po doborze	2 212,77 zł1 799,00 zł netto	Do koszyka	produkt karta instrukcja instrukcja
	Reventon AERIS · AC100C1P AERIS 100C-1P bariera powietrzna bez dogrzewania	zimna, bez grzaniabez grzania230 V	1020 mm1020 x 247 x 218 mm	do 3,0 mpoziomo, panel montazowy	pilot + panelczujnik drzwi: tak, w zestawie	2 089,77 zł1 699,00 zł netto	Do koszyka	produkt karta instrukcja
Reventon AERIS - wodne
	Reventon AERIS · AC100WN-1P AERIS 100WN-1P dobor wg temperatury i przeplywu wody	wodna4,6-17 kW230 V + woda	1005 mm1005 x 227 x 310 mm	do 3,0 mpoziomo, panel montazowy	panel + czujnikczujnik drzwi: tak, w zestawie	2 458,77 zł1 999,00 zł netto	Do koszyka	produkt karta instrukcja
Reventon HUMMER - przemyslowe
	Reventon HUMMER · ACH150C-1999 HUMMER 150C bramy, hale, zastosowania przemyslowe	zimna przemyslowabez grzania230 V / 400 V wg wariantu	1500 mm150 cm klasa	6,5-8 mpoziomo lub pionowo	automatyka Reventonczujnik drzwi: po doborze	4 549,77 zł3 699,00 zł netto	Do koszyka	produkt instrukcja
Sonniger GUARD PRO - przemyslowe
	Sonniger GUARD PRO · CGP0032 GUARD PRO 150E kurtyna przemyslowa do bram i hal	elektryczna PTC14 kW230 V silniki + 400 V grzalka	1500 mm150 cm klasa	do 9 mpoziomo lub pionowo, modulowo	Comfort / Intelligent WiFi / Doorstopczujnik drzwi: opcja DOORSTOP	7 378,77 zł5 999,00 zł netto	Do koszyka	produkt instrukcja karta
	Sonniger GUARD PRO · CGP0033 GUARD PRO 200E szersza kurtyna przemyslowa GUARD PRO	elektryczna PTC17,5 kW230 V silniki + 400 V grzalka	2000 mm200 cm klasa	do 9 mpoziomo lub pionowo, modulowo	Comfort / Intelligent WiFi / Doorstopczujnik drzwi: opcja DOORSTOP	9 100,77 zł7 399,00 zł netto	Do koszyka	produkt instrukcja karta

1. Dobór do wejściaPodaj szerokość i wysokość drzwi/bramy, częstotliwość otwierania oraz zdjęcie miejsca montażu. To decyduje o długości i zasięgu kurtyny.

2. Zasilanie i zabezpieczeniaPrzy 400 V i mocach kilkunastu kW sprawdzamy obwód, zabezpieczenia, przekroje przewodów i możliwość sterowania.

3. AutomatykaCzujnik drzwiowy ogranicza pracę kurtyny. Pilot dotyczy tylko wybranych serii, natomiast CAB/DAB wymagają panelu przewodowego CABC5 albo CABC6 i ewentualnego BMS.

Model	AC 3N	AC 3RN	AC 45N	AC 6N	AC 6RN
Nr kat.	018250	018267	018274	018281	051271
Moc grzewcza	1,5/3,0 kW	1,5/3,0 kW	2,25/4,5 kW	3,0/6,0 kW	3,0/6,0 kW
Maks. przepływ powietrza	212 m³/h	212 m³/h	248 m³/h	446 m³/h	446 m³/h
Maks. wysokość montażu	2,3 m	2,3 m	2,3 m	2,3 m	2,3 m
Poziom głośności	50,5 dB(A)	50,5 dB(A)	52,0 dB(A)	57,0 dB(A)	57,0 dB(A)
Szerokość	605 mm	605 mm	605 mm	905 mm	905 mm
Wysokość	214 mm	214 mm	214 mm	214 mm	214 mm
Głębokość	135 mm	135 mm	135 mm	135 mm	135 mm
Masa	5,1 kg	5,3 kg	5,2 kg	8,3 kg	8,3 kg
Zasilanie	~230 V, 50 Hz	~230 V, 50 Hz	~230 V, 50 Hz	~230 V, 50 Hz	~230 V, 50 Hz
Kolor obudowy	Biały	Biały	Biały	Biały	Biały

LR 1-A - przekaźnik priorytetu do ogrzewaczy przepływowych i ogrzewania elektrycznego - Stiebel Eltron

393,60 zł brutto / szt.320,00 zł netto

szt.

Instrukcja montazu i obslugi Dimplex AC N/RN Dokumentacja techniczna produktu w sklepie Interex Katowice. Strona HTML dokumentacji z przyciskiem pobrania pliku PDF oraz linkiem do produktu. Plik: ac-n-ac-rn-instrukcja-montazu-i-obslugi.pdf

Wybrane: 00,00 złPodsumowanie

AC N / RN kurtyna powietrzna - opcja z pilotem - Dimplex

Twoja lista zakupów

AC N / RN kurtyna powietrzna - opcja z pilotem - Dimplex

Kompletacja, montaż i części zamienne

W komplecie / zawartość dostawy

Osprzęt i materiały potrzebne do montażu

Dane techniczne i dokumentacja

Wybierz kurtynę po szerokości drzwi, zasilaniu, sterowaniu i sposobie montażu.

Kompletacja kurtyn: co jest w zestawie, a co trzeba dobrać

Dobór sterowania i automatyki Dimplex: ACW, ACWRMC, CABC5, CABC6 i BMS

Schematy ideowe sterowania

Zasilanie i dobór przed sprzedażą

Kable, liczba żył i zabezpieczenia według DTR Dimplex

AC N / RN kurtyna powietrzna - opcja z pilotem - Dimplex

Wybierz kurtynę po szerokości drzwi, zasilaniu, sterowaniu i sposobie montażu.

Kompletacja kurtyn: co jest w zestawie, a co trzeba dobrać

Dobór sterowania i automatyki Dimplex: ACW, ACWRMC, CABC5, CABC6 i BMS

Schematy ideowe sterowania

Zasilanie i dobór przed sprzedażą

Kable, liczba żył i zabezpieczenia według DTR Dimplex

Informacje handlowe

LR 1-A - przekaźnik priorytetu do ogrzewaczy przepływowych i ogrzewania elektrycznego - Stiebel Eltron
