ACS-30-EU-UIT3 — panel EU
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji ACS-30
ACS-30-EU-UIT3 — panel EU · 1244-022626
ACS-30-EU-UIT3 1244-022626: panel 12″, IP65, 400 × 400 × 210 mm; zasilanie 100–240 V według dokładnej tabeli OEM. Pełny poradnik programowania 1.0.X potwierdzony. Właściwa instrukcja fizycznego panelu EU oraz mapa komunikacji wymagają potwierdzenia; dokument UIT2 nie jest zamiennikiem.
Oficjalny link karty technicznej prowadzi do UIT2 1244-012864, a dostępna instrukcja amerykańska ACS-UIT3 opisuje inną obudowę 386 × 336 × 187 mm. Nie potwierdzono właściwej pełnej instrukcji montażu fizycznego panelu EU 1244-022626.
Prześlij etykietę oraz warunki instalacji do InterexOficjalnie wskazany EU0085 dotyczy wyłącznie UIT2. Mapę komunikacji dla faktycznej wersji UIT3 trzeba potwierdzić przed integracją BMS.
Prześlij etykietę oraz warunki instalacji do InterexPotwierdzony zakres dostawy
- Tabela OEM potwierdza cały panel 12″ w obudowie FRP/IP65, 400 × 400 × 210 mm dla 100–240 V. Szczegółowego kompletu uchwytów, złącz i przepustów nie potwierdzono dla dokładnej wersji EU.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDokładny panel, montaż i połączenia zasilania | Oficjalny link karty technicznej prowadzi do UIT2 1244-012864, a dostępna instrukcja amerykańska ACS-UIT3 opisuje inną obudowę 386 × 336 × 187 mm. Nie potwierdzono właściwej pełnej instrukcji montażu fizycznego panelu EU 1244-022626. Sprawdź etykietę, komplet uchwytów, przepusty, wymagany rozstaw i zaciski. Wewnętrzny moduł wymienny 10332-039 zasilany 10–36 V nie jest całym panelem 100–240 V. Źródło doboru | etykieta i właściwa pełna instrukcja EU przed montażem Dobierz z Interex |
| Potwierdź z InterexRozdzielnice mocy, pomiary i magistrala | Poradnik programowania przewiduje co najmniej jedną PCM2 oraz RS-485. Do 260 obwodów: maks. 52 rozdzielnice 5-obwodowe, 26 rozdzielnic 10-obwodowych albo 17 rozdzielnic 15-obwodowych; instalację mieszaną trzeba policzyć odrębnie. Typy i liczby czujników wynikają z aplikacji. Terminal sam nie zasila kabli grzejnych. Dokładny montaż i osprzęt dobierz po potwierdzeniu instrukcji panelu. Źródło doboru: s. 4, 5, 7, 8, 9, 10 | projekt systemu po potwierdzeniu fizycznej wersji Dobierz z Interex |
| Potwierdź z InterexProgramowanie, alarmy i integracja BMS | Ustaw aplikacje oraz parametry czujników, alarmów i upływu zgodnie z pełnym poradnikiem 1.0.X. Sprawdź wersję oprogramowania. Integracja BMS wymaga właściwej mapy i sprawdzenia zmian nastaw; mapy UIT2 nie stosuj domyślnie do UIT3. Dobór bramki jest warunkowy i zależy od protokołu oraz liczby punktów. Źródło doboru: s. 15, 16, 17, 18, 19, 20, 21, 22, 28, 29, 30, 31, 32, 33, 131, 132 | 1 konfiguracja i odbiór całego systemu Dobierz z Interex |
Przeczytano pełny poradnik programowania ACS-30-EU-UIT3 1.0.X. Nie potwierdzono właściwej pełnej instrukcji fizycznego panelu EU 1244-022626 ani jego mapy komunikacji. Montaż i osprzęt pozostają do potwierdzenia po identyfikacji dostawy; poradnik programowania nie zastępuje projektu instalacji.
Projekt wymaga typu przewodu grzejnego, mocy i prądu rozruchu, długości odcinków, liczby obwodów, układu sieci, tras, warunków środowiskowych i sposobu pomiaru.
Schemat powykonawczy, parametry zwarciowe, selektywność i dostępność urządzeń trzeba potwierdzić przed podłączeniem.
Pełna instrukcja montażu wymaga potwierdzenia dokładnej generacji i oznaczenia produktu. Prześlij zdjęcie etykiety do Interex.
Dane techniczne i opis produktu
Zastosowanie

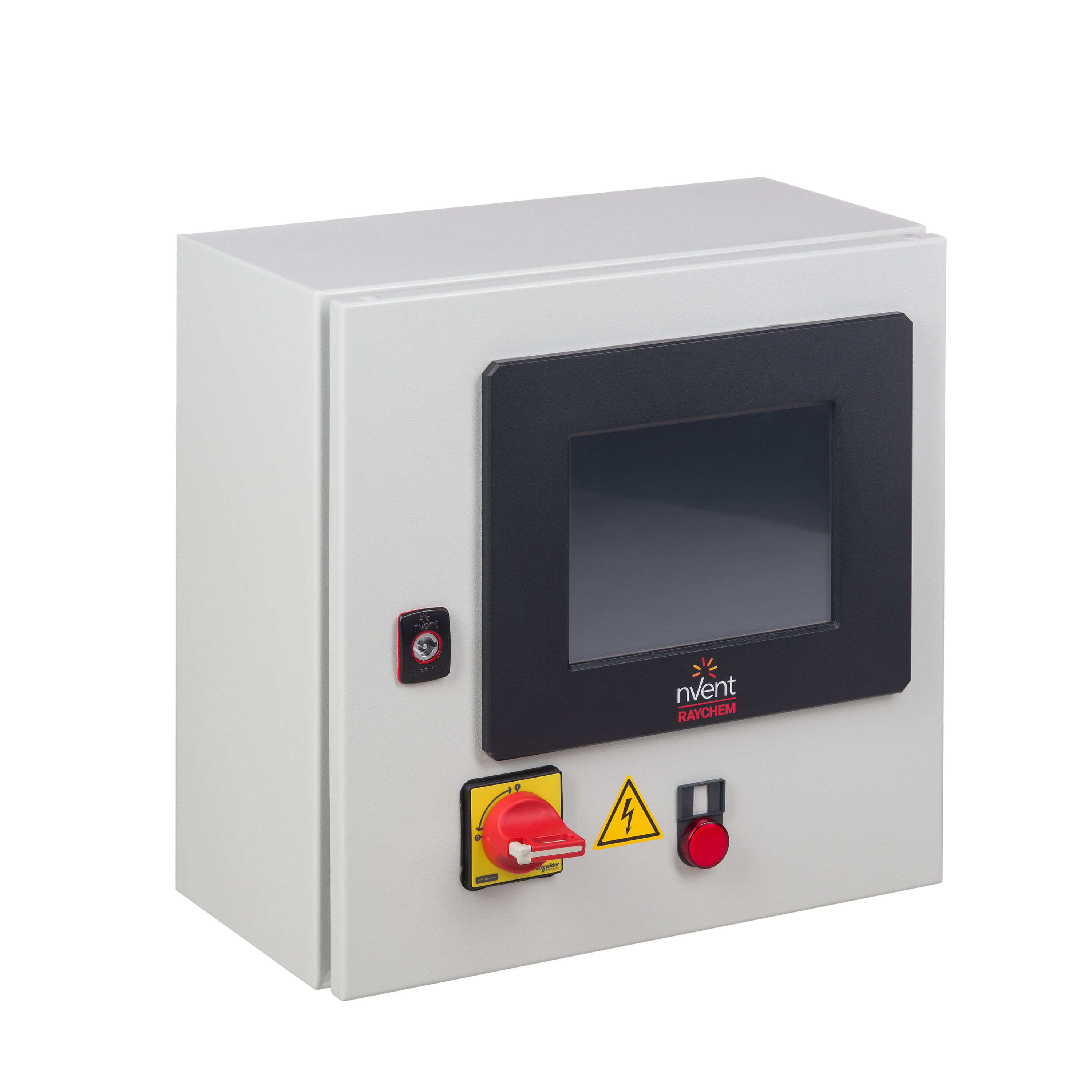

ACS-30-EU-UIT3 dotykowy panel sterowania do ACS-30 - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.

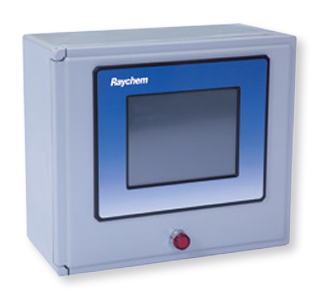

Dotykowy wyświetlacz umożliwiający sterowanie i monitorowanie systemu ACS-30. Urządzenie umożliwia sterowanie nawet 260 obiegami grzewczymi za pośrednictwem kolorowego wyświetlacza dotykowego XGA o przekątnej 22 cm.
✅Zawiera porty komunikacyjne RS485, RS232 lub 10/100 Base-T Ethernet, umożliwiające komunikację z zewnętrznymi rozproszonymi panelami grzewczymi lub systemami zarządzania budynkiem (BMS).
✅Dostępne są także bramki protokołu BACnet, Metasys N2 i LonWorks na Modbus.
✅Dołączony interfejs USB umożliwia szybką i łatwą konfigurację oraz aktualizację oprogramowania sprzętowego.
✅Jednostka ACS-30-EU-UIT3 jest przeznaczona do użytku wewnętrznego w lokalizacjach niezagrożonych wybuchem.
| Szerokość | 400 mm |
| Wysokość | 400 mm |
| Głębokość | 210 mm |
| Ekran | LCD 8,4' (22 cm) standard XGA z podświetleniem |
| Zakres temperatury otoczenia w czasie pracy | 10-35°C |
| Stopień ochrony | IP 20 |
