Raychem / Chemelex

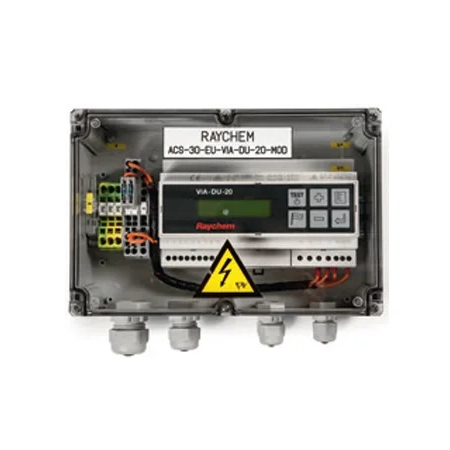

ACS-30-EU-VIA-DU-20-MOD
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji ACS-30
ACS-30-EU-VIA-DU-20-MOD · 1244-012866
ACS-30-EU-VIA-DU-20-MOD 1244-012866: moduł do ramp/powierzchni, 230 V ±10%, 50/60 Hz, 14 VA; obudowa IP55, 332 × 262 × 132 mm, 0…35 °C. S20 z 15 m przewodu w komplecie; A10 opcjonalny do lokalnego wykrywania marznącego deszczu. Wyjście pomiarowe do PCM2; zasilanie ogrzewania przez PCM2.
Potwierdzony zakres dostawy

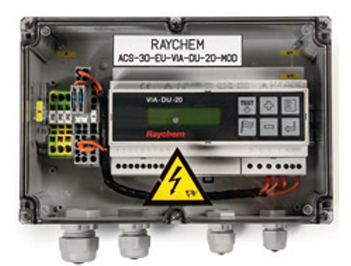

- Sterownik VIA-DU-20 zamontowany w obudowie IP55; pięć dławików poliamidowych IP68 z zaślepkami.
- Czujnik wilgotności i temperatury gruntu VIA-DU-S20 z przewodem 15 m jest w zestawie; nie zamawiaj drugiego jako obowiązkowego wyposażenia.
- Własna dokumentacja modułu określa VIA-DU-A10 jako czujnik opcjonalny. Dostawy samodzielnego VIA-DU-20 nie należy przenosić na ten zestaw.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeMocowanie modułu i zasilanie | Zamocuj obudowę 332 × 262 × 132 mm na ścianie odpowiednimi śrubami/kotwami, w otoczeniu 0…35 °C. Doprowadź zabezpieczone 230 V, przewód ochronny według schematu i wykorzystaj fabryczne dławiki. Oddziel obwody niskonapięciowe czujnika od zasilania; odciąż przewody i pozostaw zaślepki w wolnych wejściach. Instrukcja urządzenia: s. 1, 2, 8, 10 | 1 stanowisko, przewody i kotwy wg instalacji Dobierz z Interex |
| WymaganeMiejsce czujnika S20 i rurka ochronna | S20 zamontuj poziomo w ogrzewanym obszarze 25–150 mm od przewodu grzejnego, w miejscu odsłoniętym na śnieg/deszcz, poza stałym zalaniem i ciągłym oblodzeniem z innych źródeł. Przed betonowaniem zostaw drewnianą zaślepkę oraz metalową rurkęØ16 mm na przewód; potem zastąp ją czujnikiem. Wypełnij bez pustek materiałem o temperaturze nieprzekraczającej 80 °C i uszczelnij. Rurka, wypełnienie i zaślepka są elementami robót. Instrukcja urządzenia: s. 8, 9 | wg miejsca czujnika i trasy przewodu Dobierz z Interex |
| Przy tym wariancie instalacjiPrzedłużenie przewodu czujnika S20 | Fabryczny przewód 15 m. Przedłużenie do maks. 50 m przewodem 5 × 1,5 mm², z właściwie chronionym połączeniem i trasą. Czujnik IP67, zasilanie 8 VDC z regulatora; rezystancja ogrzewania około 9,3 Ω między zielonym i brązowym przewodem. Nie podłączaj czujnika do 230 V ani bezpośrednio jako Pt100. Instrukcja urządzenia: s. 1, 10 | wyłącznie gdy fabryczne 15 m nie wystarcza Dobierz z Interex |
| OpcjonalnieCzujnik temperatury powietrza VIA-DU-A10 | Wymagany wyłącznie przy lokalnym wykrywaniu marznącego deszczu. PTC, IP54,–30…80 °C; przewód 2 × 1,5 mm² do 100 m nie jest dołączony. Miejsce 2–3 m nad gruntem, zacienione, bez wpływu drzwi, okien i lamp. Potwierdź faktyczny skład dostawy oraz dokładny kod czujnika przed zamówieniem; nie dobrano zamiennika NTC/Pt100. Instrukcja urządzenia: s. 2, 10 | 1 czujnik tylko przy wybranej funkcji; przewód wg trasy Dobierz z Interex |
| WymaganePołączenie sygnałowe do PCM2 | Ekranowany przewód trójżyłowy poprowadź od wyjścia modułu do wejścia RTD w PCM2 zgodnie ze schematem. Moduł ma fabryczny interfejs rezystancyjny; nie wymaga zakupu dodatkowej płytki RS-485. Nie wprowadzaj napięcia 230 V na wejście RTD. W terminalu wybierz Surface Snow Melting/External Device i przypisz pomiar z właściwego wejścia; ograniczenie temperatury wymaga osobnego przypisanego Pt100, jeżeli używa go projekt. Instrukcja urządzenia: s. 10 | 1 połączenie sygnałowe i konfiguracja; wg liczby stref Dobierz z Interex |
| WymaganeRozdzielnica mocy PCM2 dla obwodów grzewczych | Moduł pomiarowy nie zasila samodzielnie przewodów grzejnych. Potrzebna jest zgodna rozdzielnica ACS-30-EU-PCM2 z liczbą wyjść i zabezpieczeniem 20 A lub 32 A na obwód dobranym do rodzaju kabla, temperatury rozruchu i długości odcinków. Wybrane rozdzielnice są alternatywami; liczba wynika z projektu, nie należy zamawiać wszystkich dla jednego obwodu. Źródło doboru: s. 1, 2, 7 | wg liczby i obciążenia obwodów; wybierz właściwą rozdzielnicę
|
| WymaganeTerminal i uruchomienie systemu | System wymaga jednego zgodnego terminala ACS-30-EU-UIT i co najmniej jednej rozdzielnicy PCM2. Dobierz wersję i oprogramowanie do całej instalacji. Dla terminala EU-UIT3 1244-022626 potwierdzono własny poradnik programowania; właściwa instrukcja fizycznej obudowy EU i mapa komunikacji wymagają jeszcze potwierdzenia. Nie stosuj do montażu dokumentów UIT2 ani amerykańskiej obudowy o innych gabarytach. Źródło doboru: s. 4, 5, 7, 17, 18 | 1 terminal dla systemu; dobór Interex po potwierdzeniu wersji Dobierz z Interex |
| WymaganeNastawy, test i utrzymanie czujnika | Ustaw temperaturę i wilgotność, minimalny czas grzania, funkcję marznącego deszczu i zachowanie po awarii zgodnie z projektem. Przy progu 1–2 °C czujnik może zamarzać i pomiar wilgotności przestaje być wiarygodny. Wykonaj test, zapisz nastawy oraz reakcje układu; poprawna konfiguracja nie gwarantuje braku śniegu i lodu w każdych warunkach. Powierzchnię S20 czyść miękką szmatką i wodą, bez rysowania elektrod. Instrukcja urządzenia: s. 3, 4, 5, 6, 7 | 1 odbiór i kontrola przed sezonem Dobierz z Interex |
| Serwis / wymianaWymiana czujnika gruntu | Właściwy typ to VIA-DU-S20 dla VIA-DU-20; nowy regulator Elexant 650c lub czujnik E650C-G to odmienna generacja. Wymień po diagnostyce i potwierdzeniu dokładnego kodu oraz zgodności dostawy; nie dokupuj dodatkowego S20 do nowego modułu, który już go zawiera. Instrukcja urządzenia: s. 1, 6, 7, 8, 10 | wyłącznie przy awarii Dobierz z Interex |
Pełny odczyt instrukcji urządzenia nie zastępuje projektu konkretnej instalacji. Typ i długość kabli, liczba obwodów, zabezpieczenie zasilania, trasy, czujniki oraz konfiguracja wymagają obliczeń i odbioru.
Projekt wymaga typu przewodu grzejnego, mocy i prądu rozruchu, długości odcinków, liczby obwodów, układu sieci, tras, warunków środowiskowych i sposobu pomiaru.
Schemat powykonawczy, parametry zwarciowe, selektywność i dostępność urządzeń trzeba potwierdzić przed podłączeniem.
Dokładny kod i skład czujnika opcjonalnego A10 oraz części serwisowych trzeba potwierdzić; bez automatycznego przypisania zakupowego.
Instrukcja montażu producenta (EN) · wersja RAYCHEM-DS-EU0009-ACS30VIADU20MOD-EN-2504 · dobór dla SKU 1244-012866
Dane techniczne i opis produktu
Zastosowanie
ACS-30-EU-VIA- DU-20-MOD moduł sterowania - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
✅Moduł sterowania systemami ogrzewania podjazdów i schodów do systemu sterowania i kontroli ACS-30.
✅Składa się ze sterownika VIA-DU-20 oraz z czujnika wilgotności i temperatury gruntu o długości 15m
✅Moduł umożliwia pomiar temperatury i wilgotności gruntu dla systemu sterowania ACS-30.
✅Moduł można umieścić w pobliżu ogrzewanego obszaru i podłączyć do modułu PCM za pomocą 3-żyłowego kabla.
✅Wyjście z modułu ACS-30-EU-VIA-DU-20-MOD umożliwia przełączanie obiegów grzewczych w obrębie modułu zasilająco-sterującego (PCM).
Dane techniczne:
| Szerokość | 322 mm |
| Wysokość | 262 mm |
| Głębokość | 132 mm |
| Rodzaj sterownika | VIA-DU-20 |
| Czujniki w zestawie | Czujnik gruntu i temperatury |
| Zakres temperatury otoczenia w czasie pracy | 0 - 35°C |
| Stopień ochrony | IP 55 |
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
