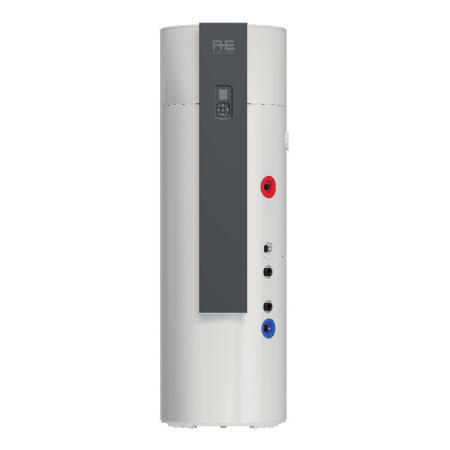

Austria Email AE Revolution EVO 3, 270l – pompa ciepła do c.w.u., A41224
Revolution EVO 3 270 WT, użyteczny zbiornik 260 l, wężownica 1,2 m², R290 150 g. Grzałka 1200 W i maksymalny całkowity pobór 1800 W.
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Montaż i dobór osprzętu
Austria Email AE Revolution EVO 3, 270l – pompa ciepła do c.w.u., A41224 · A41224
Użyteczny zbiornik 260 l; nominalnie 8 bar, roboczo do 6 bar; wężownica 3 bar/85°C. Nie przenosić maksymalnego poboru 1800 W na moc samej grzałki 1200 W.
Własna instrukcja EVO 3 270, Stand 27.11.2025: s. 60/67 wskazują RCD typu A, s. 89 typu B; s. 67 podaje 70°C, a blok bezpieczeństwa ogranicza temperaturę do 65°C. Na s. 86 opis PV wymienia styk CS bezpotencjałowy, lecz wskazuje I1 i rysunek sygnału 230 V. Zabezpieczenie i interfejs trzeba rozstrzygnąć dla konkretnej dostawy.
Prześlij ciśnienie wody i numer urządzenia do InterexWyposażenie i zakres dostawy
- Pompa, regulator, grzałka 1200 W, ochrona ACI, pojedynczy łącznik ciepłej wody, adaptery i obejmy kanałów, zaślepka cyrkulacji, mocowanie podłogowe, zamontowany syfon.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDokładne urządzenie i zakres oferty | Oferta dotyczy Austria Email AE Revolution EVO 3, 270l – pompa ciepła do c.w.u., A41224. Kod katalogowy: A41224. Dokumentacja dotyczy tego wykonania w zakresie opisanym poniżej. Źródło doboru: s. 44 | 1 wybrane urządzenie lub akcesorium Dobierz z Interex |
| W komplecieElementy z dostawy | Dostarczone: jeden galwaniczny łącznik ciepłej wody z uszczelkami, uchwyt do podłogi, zaślepka cyrkulacji z uszczelką oraz dwa adaptery powietrza z obejmami. Syfon kondensatu jest zamontowany; nie dodawać drugiego syfonu za nim. Instrukcja instalacji właściwego urządzenia: s. 65, 72, 79, 82 | Elementy fabryczne; bez dodatkowego zakupu Dobierz z Interex |
| WymaganeMiejsce instalacji i powietrze | Przytwierdzić do podłogi i zapewnić nośność co najmniej 400 kg/m². Konfiguracja bez kanałów, dwóch kanałów zewnętrznych albo jednego wywiewnego musi odpowiadać parametryzacji. Używać izolowanych kanałów DN160, sztywnych lub półsztywnych; nie elastycznych. Dopuszczalne długości zależą od wlotu/wylotu i materiału; każde dodatkowe kolano 90° zmniejsza limit o 4 m, 45° o 2 m. Nie podłączać do wentylacji mechanicznej ani suszarki. Instrukcja instalacji właściwego urządzenia: s. 72, 73, 74, 75, 76, 77 | 1 układ powietrzny dobrany do konfiguracji Dobierz z Interex |
| WymaganeZimna woda i wężownica | Nominalnie 8 bar, roboczo maks. 6 bar; nowa grupa z reduktorem jest osobno, typowe ciśnienie po redukcji 3–4 bar. Nie odcinać zbiornika od grupy. Wężownica maks. 3 bar/85°C z zabezpieczeniem 3 bar i naczyniem; nie zamykać równocześnie obu końców. Galwaniczny łącznik zimnej wody i ewentualnej cyrkulacji nie są tym jednym dostarczonym łącznikiem ciepłej wody. Instrukcja instalacji właściwego urządzenia: s. 78, 79, 80, 81 | 1 zaprojektowany układ wodny Dobierz z Interex |
| Potwierdź z InterexStałe zasilanie i rozbieżność RCD | 230 V, stałe zasilanie ochrony ACI, wyłącznik 16 A i RCD 40 A/30 mA. Tabela wskazuje typ A, rozdział podłączenia typ B; nie rozstrzygnięto właściwego typu dla dostawy. Nie zasilać grzałki bezpośrednio i nie odłączać urządzenia okresowo wyłącznie dla taryfy. Instrukcja instalacji właściwego urządzenia: s. 60, 67, 89 | 1 obwód po potwierdzeniu zabezpieczenia Dobierz z Interex |
| Przy tym wariancie instalacjiPV, SG i dodatkowy kocioł | Funkcje wymagają konfiguracji właściwych wejść i wyjścia CS oraz sprawdzenia charakteru sygnału. CS przy sterowaniu kotłem jest stykiem bezpotencjałowym do 1 A/230 V. Wejść I1/I2 nie utożsamiać z CS ani z zaciskami WPA 450. W rozdziale PV opis styku CS i rysunek I1/230 V są niespójne; tę funkcję trzeba wyjaśnić przed podłączeniem. Nie potwierdzono dokładnego wariantu EMS w sklepie. Instrukcja instalacji właściwego urządzenia: s. 84, 85, 86, 87, 88, 93, 94, 95 | Tylko po wyborze i sprawdzeniu zewnętrznego systemu Dobierz z Interex |
| WymaganeCyrkulacja i uruchomienie | Pompa cyrkulacyjna 0,5–4 l/min wymaga osobnego sterowania; urządzenie jej nie steruje. Niewykorzystaną cyrkulację zaślepić dostarczoną zaślepką. Przed zasileniem napełnić, odpowietrzyć, sprawdzić grupę i ustawić asystenta rodzaju instalacji; po przechyleniu odczekać co najmniej godzinę. Instrukcja instalacji właściwego urządzenia: s. 79, 90, 91, 92, 93, 96 | 1 odbiór i konfiguracja instalacji Dobierz z Interex |
| Serwis / wymianaKontrola i części serwisowe | Kontrolować zabezpieczenia, szczelność i ochronę antykorozyjną zgodnie z własną procedurą. Części dobierać dopiero po identyfikacji wersji i zużytego elementu; nie tworzyć automatycznego zestawu anody, uszczelek i grzałek do nowego urządzenia. Instrukcja instalacji właściwego urządzenia: s. 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99, 100, 101, 102, 103, 104, 105, 106, 107, 108 | Według wyniku przeglądu; bez kompletu do nowej instalacji Dobierz z Interex |
| Potwierdź z InterexDokumentacja i wykonanie do potwierdzenia | Własna instrukcja EVO 3 270, Stand 27.11.2025: s. 60/67 wskazują RCD typu A, s. 89 typu B; s. 67 podaje 70°C, a blok bezpieczeństwa ogranicza temperaturę do 65°C. Na s. 86 opis PV wymienia styk CS bezpotencjałowy, lecz wskazuje I1 i rysunek sygnału 230 V. Zabezpieczenie i interfejs trzeba rozstrzygnąć dla konkretnej dostawy. Instrukcja instalacji właściwego urządzenia: s. 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99, 100, 101, 102, 103, 104, 105, 106, 107, 108Źródło doboru: s. 44 | Przed pracą wymagającą nierozstrzygniętej procedury Dobierz z Interex |
Własna instrukcja EVO 3 270, Stand 27.11.2025: s. 60/67 wskazują RCD typu A, s. 89 typu B; s. 67 podaje 70°C, a blok bezpieczeństwa ogranicza temperaturę do 65°C. Na s. 86 opis PV wymienia styk CS bezpotencjałowy, lecz wskazuje I1 i rysunek sygnału 230 V. Zabezpieczenie i interfejs trzeba rozstrzygnąć dla konkretnej dostawy.
Instrukcja instalacji właściwego urządzenia (EN) · wersja CV5 · U0827176 B BAT · Stand 27.11.2025 (oznaczenie pliku OEM) · dobór dla SKU A41224
Dobór i dokumentacja
Dobierz wymagany układ wodny, elektryczny i mocowanie do tego wykonania. Pozycje dodatkowe wybierz tylko, jeśli wynikają z projektu i nie są już w dostawie. Własna instrukcja EVO 3 270, Stand 27.11.2025: s. 60/67 wskazują RCD typu A, s. 89 typu B; s. 67 podaje 70°C, a blok bezpieczeństwa ogranicza temperaturę do 65°C. Na s. 86 opis PV wymienia styk CS bezpotencjałowy, lecz wskazuje I1 i rysunek sygnału 230 V. Zabezpieczenie i interfejs trzeba rozstrzygnąć dla konkretnej dostawy.
Oryginalna karta: Austria Email AE Revolution EVO 3, 270l – pompa ciepła do c.w.u., A41224 — dane i formularz zakupu
Austria Email AE Revolution EVO 3, 270l – pompa ciepła do c.w.u., A41224
Dostępność: Na zamówienie
Czas wysyłki: 14 dni
Koszt wysyłki: od 52,00 zł
Numer katalogowy: A41224
Kod EAN: 9004464861550
Stan produktu: Nowy
Głębokość: 651 mm
Wysokość: 1906 mm
Szerokość: 600 mm
Ciśnienie c.w.u.: 8 bar
- Opis produktu
- Do pobrania (5)
| Element / obieg | Dopuszczalne ciśnienie |
|---|---|
| Produkt | max. 8 bar |
| Wężownica | max. 3 bar |
Dlaczego w jednych modelach jest 3 lub 4 bar, a w innych 6, 9, 10 albo 16 bar? To nie jest ocena jakości, tylko granica pracy konkretnego elementu hydraulicznego. Duże bufory i obiegi wody grzewczej zwykle pracują w instalacji zamkniętej z niższym ciśnieniem. Zasobniki C.W.U., wężownice i stacje świeżej wody współpracują z wodą wodociągową albo wymiennikiem, dlatego często mają wyższe dopuszczalne ciśnienie.
Uwaga do montażu: zawór bezpieczeństwa, reduktor ciśnienia, grupa bezpieczeństwa i armatura muszą być dobrane do właściwego obiegu produktu, a nie do najwyższej wartości występującej w całym urządzeniu.
Austria Email AE Revolution EVO 3, 270l – pompa ciepła do c.w.u., A41224
AE Revolution EVO 3, 270l jest przeznaczony do współpracy z pompą ciepła. Najważniejsze parametry to pojemność, wymienniki, przyłącza i zakres temperatur pracy.
Identyfikacja produktu
| Producent | Austria Email |
|---|---|
| Model / wykonanie | AE Revolution EVO 3, 270l |
| Kod katalogowy | A41224 |
| EAN | 9004464861550 |
| Grupa katalogowa producenta | AUSTRIA EMAIL Warmwasser-Wärmepumpe AE-R |
| Strona katalogu producenta | 40 |
Dane techniczne z katalogu producenta
| Pojemność nominalna | 270 l |
|---|---|
| Maksymalne ciśnienie robocze | 8 bar |
| Maksymalne ciśnienie robocze wężownicy | 3 bar |
| Przyłącza | ciepła woda, zimna woda, cyrkulacja: 3/4" |
| Przyłącze wymiennika ciepła | 1" |
| Wymiary z izolacją (wys. / szer. / gł.) | 1.906 x 600 x 651 |
| Wysokość po przechyleniu | 1.998 mm |
| Minimalna wysokość pomieszczenia | 2006 mm |
| Waga własna | 110 kg |
| Powierzchnia wymiany ciepła | 1,2 m² |
| Klasa efektywności energetycznej | A+ |
| Profil poboru | XL |
| Pobór mocy | max. 600 W / 1800 W* |
| Grzałka elektryczna | 1200 W |
| Napięcie / częstotliwość | 220 V - 240 V / 50 Hz |
| COP wg EN 16147 (A20) | 4,0 (A20) |
| Czynnik chłodniczy / napełnienie | R 290 / 150 g |
| Temperatura ciepłej wody | praca pompy ciepła 62°C |
| Przepływ powietrza | 250 m³/h do 345 m³/h |
Dokumentacja producenta
- instrukcja obsługi i montażu: Bedienungs- und Montageanleitung AE REVOLUTION EVO 3 200 L (7 MB)
- instrukcja obsługi i montażu: Bedienungs- und Montageanleitung AE REVOLUTION EVO 3 270 L (5 MB)
- instrukcja obsługi: Allgemeine Bedienungsanleitung (56 KB)
- prospekt / karta katalogowa: Prospekt (7 MB)
- katalog / dane cenowe: Katalog producenta Austria Email 2026, strona 40
Uwagi do zamówienia
Produkt z oferty katalogowej Austria Email. Zamówienie realizowane po potwierdzeniu dostępności, indywidualnej wycenie spedycji i zaksięgowaniu przedpłaty. Przy częściach zamiennych i akcesoriach przed zakupem należy potwierdzić zgodność z tabliczką znamionową urządzenia.
Źródło danych: oficjalny katalog / DATANORM Austria Email 2026 oraz dokumenty PDF producenta.
Dokumentacja Austria Email
Produkt: Austria Email AE Revolution EVO 3, 270l – pompa ciepła do c.w.u., A41224 Nr/model: A41224
Dokumenty służą do identyfikacji technicznej produktu Austria Email i nie zastępują projektu instalacji.
Pojemność deklarowana CWU [l]: 270 l
Informacje handlowe
- instrukcja obsługi i montażu: Bedienungs- und Montageanleitung AE REVOLUTION EVO 3 200 L (7 MB) Dokumentacja Austria Email przeniesiona z opisu produktu Interex Katowice. Przed montażem należy sprawdzić zgodność dokumentu z konkretnym modelem i aktualnymi warunkami producenta.
- instrukcja obsługi i montażu: Bedienungs- und Montageanleitung AE REVOLUTION EVO 3 270 L (5 MB) Dokumentacja Austria Email przeniesiona z opisu produktu Interex Katowice. Przed montażem należy sprawdzić zgodność dokumentu z konkretnym modelem i aktualnymi warunkami producenta.
- instrukcja obsługi: Allgemeine Bedienungsanleitung (56 KB) Dokumentacja Austria Email przeniesiona z opisu produktu Interex Katowice. Przed montażem należy sprawdzić zgodność dokumentu z konkretnym modelem i aktualnymi warunkami producenta.
- prospekt / karta katalogowa: Prospekt (7 MB) Dokumentacja Austria Email przeniesiona z opisu produktu Interex Katowice. Przed montażem należy sprawdzić zgodność dokumentu z konkretnym modelem i aktualnymi warunkami producenta.
- katalog / dane cenowe: Katalog producenta Austria Email 2026, strona 40 Dokumentacja Austria Email przeniesiona z opisu produktu Interex Katowice. Przed montażem należy sprawdzić zgodność dokumentu z konkretnym modelem i aktualnymi warunkami producenta.
