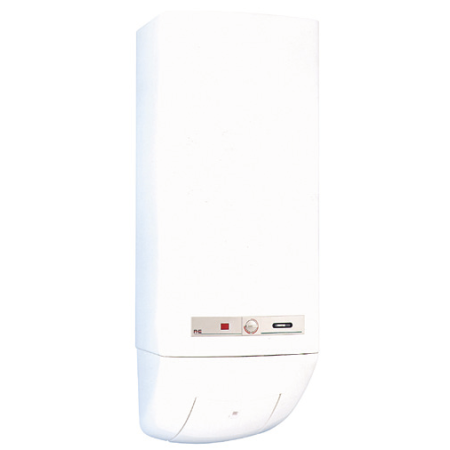

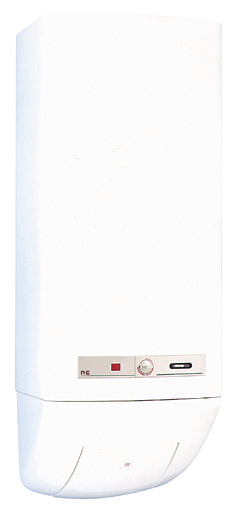

Austria Email FSN 110 – zasobnik c.w.u. do sieci ciepłowniczej, A42221

Oferta dotyczy Austria Email FSN 110 – zasobnik c.w.u. do sieci ciepłowniczej, A42221. Kod katalogowy: A42221. Dokumentacja dotyczy tego wykonania w zakresie opisanym poniżej.

1 wybrane urządzenie lub akcesorium

Fabryczne zawory regulacji ładowania i powrotu, grupa bezpieczeństwa i rurociągi. Sterowanie zaworu wymaga 230 V; w FSN-E dodatkowo fabryczna grzałka 2,5 kW, a FSN-F ma aktywną anodę ze stałym zasilaniem. Szyna przyłączeniowa nie jest wyposażeniem fabrycznym wskazanym w rysunku; jej zgodność musi wynikać z konkretnej pozycji katalogu.

Wyposażenie fabryczne według wykonania

Zasilanie sieciowe co najmniej 60°C, do 95°C; różnica ciśnień do 1,2 bar (5 bar wyłącznie wykonanie na zamówienie), zalecany przepływ 300 l/h. Ciśnienie po obu stronach 6 bar. Zastosować filtr na zasilaniu i układ zgodny z wymaganiami dostawcy ciepła. Nie przenosić dopuszczalnej różnicy ciśnień między rodzinami.

1 obieg dobrany do parametrów sieci

Mocowanie pionowe na oryginalnym uchwycie do nośnej ściany, z dostępem serwisowym. Napełnić i odpowietrzyć przed grzaniem; sprawdzić szczelność połączeń i działanie zabezpieczeń. Schemat FSN-E i FSN-F stosować tylko do właściwego wykonania.

1 komplet mocowania i odbiór instalacji

Opcjonalny sposób wzmocnienia mocowania do konstrukcji o zweryfikowanej nośności; zgodność według tabeli konkretnej rodziny. Nie zastępuje sprawdzenia ciężaru napełnionego zbiornika.

Według układu mocowania i liczby punktów

• Austria Email 5802 płyta mocująca do zasobnika wiszącego – akcesorium, A19202Kod sklepu: A19202

Wyłącznie po wyborze montażu sufitowego i sprawdzeniu nośności. Nie łączyć automatycznie z alternatywnym mocowaniem ściennym.

1 właściwy komplet mocowania sufitowego

• Austria Email DAH zawieszenie sufitowe – akcesorium, A19208Kod sklepu: A19208

Tylko gdy ciśnienie zasilania wymaga obniżenia i właściwego reduktora nie ma już w grupie. Dla urządzeń sieciowych uwzględnić ich własny próg ciśnienia; nie dublować reduktora AG-U.

1 reduktor, jeżeli potrzebny

• Austria Email DMV reduktor ciśnienia do AG-S – akcesorium, A19220Kod sklepu: A19220

Nastawa 35–60°C według katalogu; zastosować, jeżeli projekt wymaga ograniczenia temperatury wody użytkowej. Nie utożsamiać z regulacją wewnętrznego źródła ciepła.

1 mieszacz, jeśli wymagany w projekcie

• Austria Email 171N mieszacz termostatyczny 35-60°C – akcesorium, A19248Kod sklepu: A19248

Tylko gdy wybrany sposób montażu wymaga tego zestawu i nośna konstrukcja została sprawdzona. Nie zastępować nim zabezpieczeń hydraulicznych.

1 właściwy zestaw mocowania

• Austria Email zestaw zawieszenia do suchej zabudowy – akcesorium, A42273Kod sklepu: A42273

Dokładne A42836 do FSN, osobno od dostarczonych zaworów i rurociągów. Nie przypisano jej do FSB lub FSN-H po podobieństwie wyglądu.

1 szyna, jeżeli nie zapewniono jej wcześniej

• Austria Email FSN-ANSCH szyna przyłączeniowa – akcesorium, A42836Kod sklepu: A42836

Tylko dla planowanej przebudowy FSN na FSN-E, po uzyskaniu pełnej procedury dokładnego zestawu A42828 i sprawdzeniu urządzenia. Nie stosować jako dodatkowego wyposażenia nowego FSN-E.

1 zestaw wyłącznie dla potwierdzonej przebudowy

• Austria Email zestaw przebudowy z FSN na FSNE – akcesorium, A42828Kod sklepu: A42828

Austria Email termostat 716 RU-1873, 230 V do FSN – część zamienna, A05401. Wymiana wyłącznie po stwierdzeniu potrzeby i porównaniu tabliczki, generacji oraz wymiarów części z katalogiem. Element fabryczny nie jest dodatkowym zakupem do nowej instalacji.

Tylko uszkodzona lub zużyta część po kontroli

• Austria Email termostat 716 RU-1873, 230 V do FSN – część zamienna, A05401Kod sklepu: A05401

Austria Email zestaw zaworu strefowego 230V do FSN – część zamienna, A05410. Wymiana wyłącznie po stwierdzeniu potrzeby i porównaniu tabliczki, generacji oraz wymiarów części z katalogiem. Element fabryczny nie jest dodatkowym zakupem do nowej instalacji.

Tylko uszkodzona lub zużyta część po kontroli

• Austria Email zestaw zaworu strefowego 230V do FSN – część zamienna, A05410Kod sklepu: A05410

Austria Email zestaw ogranicznika temperatury powrotu do FSN – część zamienna, A05411. Wymiana wyłącznie po stwierdzeniu potrzeby i porównaniu tabliczki, generacji oraz wymiarów części z katalogiem. Element fabryczny nie jest dodatkowym zakupem do nowej instalacji.

Tylko uszkodzona lub zużyta część po kontroli

• Austria Email zestaw ogranicznika temperatury powrotu do FSN – część zamienna, A05411Kod sklepu: A05411

Austria Email uszczelka kołnierza 180- guma, od 10/1995 – część zamienna, A00903. Wymiana wyłącznie po stwierdzeniu potrzeby i porównaniu tabliczki, generacji oraz wymiarów części z katalogiem. Element fabryczny nie jest dodatkowym zakupem do nowej instalacji.

Tylko uszkodzona lub zużyta część po kontroli

• Austria Email uszczelka kołnierza 180- guma, od 10/1995 – część zamienna, A00903Kod sklepu: A00903

Austria Email anoda magnezowa D 33 x 600 M8 z redukcją do D21 – część zamienna, A03921. Wymiana wyłącznie po stwierdzeniu potrzeby i porównaniu tabliczki, generacji oraz wymiarów części z katalogiem. Element fabryczny nie jest dodatkowym zakupem do nowej instalacji.

Tylko uszkodzona lub zużyta część po kontroli

• Austria Email anoda magnezowa D 33 x 600 M8 z redukcją do D21 – część zamienna, A03921Kod sklepu: A03921
