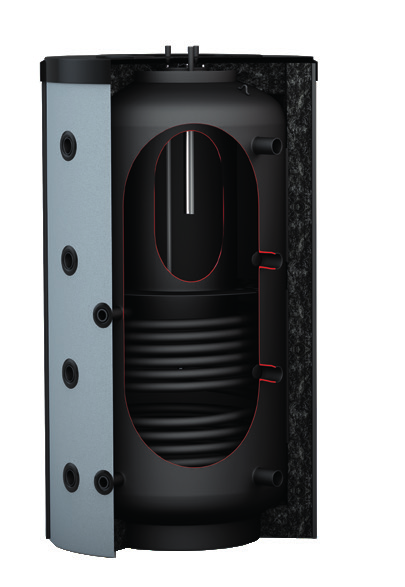

Austria Email SISS 750/150 – zbiornik kombinowany SISS, A36426
SISS: bufor grzewczy 3 bar oraz wewnętrzny emaliowany zasobnik wody użytkowej 10 bar. Obiegi i zabezpieczenia są odrębne.
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja i warunki montażu
Austria Email SISS 750/150 – zbiornik kombinowany SISS, A36426 · A36426
SISS: bufor grzewczy 3 bar oraz wewnętrzny emaliowany zasobnik wody użytkowej 10 bar. Obiegi i zabezpieczenia są odrębne.
W komplecie / zawartość dostawy
- Zbiornik kombinowany z emaliowanym zbiornikiem wewnętrznym i fabryczną anodą ochronną.
- Wężownica solarna, profile czujników i mufa dogrzewania; grzałki i izolacja są odrębnymi pozycjami.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDokładny zakres oferty | SISS: bufor grzewczy 3 bar oraz wewnętrzny emaliowany zasobnik wody użytkowej 10 bar. Obiegi i zabezpieczenia są odrębne. Oznaczenie katalogowe: A36426. Porównaj tabliczkę zbiornika i wykonanie króćców przed zamówieniem osprzętu. Źródło doboru: s. 32 | 1 wybrany produkt; dodatkowe elementy według wierszy poniżej Dobierz z Interex |
| Przy tym wariancie instalacjiDokładna izolacja ECO SKIN 2.0 | Izolacja jest odrębną pozycją w katalogu. Wybierz dokładne wykonanie zgodne z modelem i króćcami, tylko jeśli nie jest już zamówione lub dostarczone. Zestaw obejmuje izolację dna i sześć osłon 6/4 cala; nie dokładaj tych osłon jako wyposażenia obowiązkowego. Źródło doboru: s. 32Źródło doboru: s. 3, 4 | 1 odpowiedni zestaw zamiast innych izolacji tego samego zbiornika
|
| WymaganeBezpieczna kolejność napełniania i opróżniania | Najpierw napełnij wewnętrzny zasobnik wody użytkowej, dopiero potem bufor. Opróżniając, najpierw zredukuj ciśnienie i opróżnij bufor, dopiero potem zasobnik wewnętrzny. Odwrócenie kolejności może uszkodzić zasobnik. Instrukcja montażu producenta: s. 78, 79, 80, 81 | 1 procedura dla obu obiegów Dobierz z Interex |
| WymaganeZabezpieczenia i przyłączenie hydrauliczne | Dobierz naczynie wzbiorcze, zawór bezpieczeństwa, odpowietrzenie, odprowadzenie i armaturę do 3 bar buforu i 10 bar zasobnika; próg zaworu c.w.u. poniżej 10 bar. Zachowaj dostęp do serwisu, nośność podłoża oraz możliwość opróżnienia. Obieg wody użytkowej i wody grzewczej mają odrębne zabezpieczenia. Instrukcja montażu producenta: s. 78, 79, 80 | Według obliczeń objętości, temperatury i ciśnienia instalacji Dobierz z Interex |
| Przy tym wariancie instalacjiGrzałka SH 2 kW jako alternatywa dogrzewania | Oznaczenie A90722, długość montażowa 320 mm, gwint 6/4 cala; gospodarza ogranicza 780 mm i dopuszczalna moc. Wybierz jedną właściwą moc po obliczeniach. SH montuje się poziomo, całkowicie w wodzie, z wolnym miejscem 370 mm przed mufą. Instrukcja DE dopuszcza mufę 100 mm, EN 75 mm: bez odrębnego potwierdzenia stosuj maks. 75 mm. Uszczelka i dławik są w zestawie SH. Przyłącz zgodnie ze schematem właściwego SH; dopiero po napełnieniu i sprawdzeniu PE, zabezpieczeń oraz rozłączania. Źródło doboru: s. 32Instrukcja montażu producenta: s. 77, 80 Źródło doboru: s. 2, 3, 8, 9 | 1 wybrana grzałka zamiast innych mocy; nie wszystkie alternatywy
|
| Przy tym wariancie instalacjiGrzałka SH 2.5 kW jako alternatywa dogrzewania | Oznaczenie A90723, długość montażowa 390 mm, gwint 6/4 cala; gospodarza ogranicza 780 mm i dopuszczalna moc. Wybierz jedną właściwą moc po obliczeniach. SH montuje się poziomo, całkowicie w wodzie, z wolnym miejscem 440 mm przed mufą. Instrukcja DE dopuszcza mufę 100 mm, EN 75 mm: bez odrębnego potwierdzenia stosuj maks. 75 mm. Uszczelka i dławik są w zestawie SH. Przyłącz zgodnie ze schematem właściwego SH; dopiero po napełnieniu i sprawdzeniu PE, zabezpieczeń oraz rozłączania. Źródło doboru: s. 32Instrukcja montażu producenta: s. 77, 80 Źródło doboru: s. 2, 3, 8, 9 | 1 wybrana grzałka zamiast innych mocy; nie wszystkie alternatywy
|
| Przy tym wariancie instalacjiGrzałka SH 3 kW jako alternatywa dogrzewania | Oznaczenie A90724, długość montażowa 390 mm, gwint 6/4 cala; gospodarza ogranicza 780 mm i dopuszczalna moc. Wybierz jedną właściwą moc po obliczeniach. SH montuje się poziomo, całkowicie w wodzie, z wolnym miejscem 440 mm przed mufą. Instrukcja DE dopuszcza mufę 100 mm, EN 75 mm: bez odrębnego potwierdzenia stosuj maks. 75 mm. Uszczelka i dławik są w zestawie SH. Przyłącz zgodnie ze schematem właściwego SH; dopiero po napełnieniu i sprawdzeniu PE, zabezpieczeń oraz rozłączania. Źródło doboru: s. 32Instrukcja montażu producenta: s. 77, 80 Źródło doboru: s. 2, 3, 8, 9 | 1 wybrana grzałka zamiast innych mocy; nie wszystkie alternatywy
|
| Przy tym wariancie instalacjiGrzałka SH 3.8 kW jako alternatywa dogrzewania | Oznaczenie A90725, długość montażowa 430 mm, gwint 6/4 cala; gospodarza ogranicza 780 mm i dopuszczalna moc. Wybierz jedną właściwą moc po obliczeniach. SH montuje się poziomo, całkowicie w wodzie, z wolnym miejscem 480 mm przed mufą. Instrukcja DE dopuszcza mufę 100 mm, EN 75 mm: bez odrębnego potwierdzenia stosuj maks. 75 mm. Uszczelka i dławik są w zestawie SH. Katalog podaje 3,75 kW, instrukcja exact A90725 podaje 3,8 kW; porównaj tabliczkę i obciążenie elektryczne. Przyłącz zgodnie ze schematem właściwego SH; dopiero po napełnieniu i sprawdzeniu PE, zabezpieczeń oraz rozłączania. Źródło doboru: s. 32Instrukcja montażu producenta: s. 77, 80 Źródło doboru: s. 2, 3, 8, 9 | 1 wybrana grzałka zamiast innych mocy; nie wszystkie alternatywy
|
| Przy tym wariancie instalacjiGrzałka SH 4.5 kW jako alternatywa dogrzewania | Oznaczenie A90726, długość montażowa 470 mm, gwint 6/4 cala; gospodarza ogranicza 780 mm i dopuszczalna moc. Wybierz jedną właściwą moc po obliczeniach. SH montuje się poziomo, całkowicie w wodzie, z wolnym miejscem 520 mm przed mufą. Instrukcja DE dopuszcza mufę 100 mm, EN 75 mm: bez odrębnego potwierdzenia stosuj maks. 75 mm. Uszczelka i dławik są w zestawie SH. Przyłącz zgodnie ze schematem właściwego SH; dopiero po napełnieniu i sprawdzeniu PE, zabezpieczeń oraz rozłączania. Źródło doboru: s. 32Instrukcja montażu producenta: s. 77, 80 Źródło doboru: s. 2, 3, 8, 9 | 1 wybrana grzałka zamiast innych mocy; nie wszystkie alternatywy
|
| Przy tym wariancie instalacjiGrzałka SH 6 kW jako alternatywa dogrzewania | Oznaczenie A90727, długość montażowa 620 mm, gwint 6/4 cala; gospodarza ogranicza 780 mm i dopuszczalna moc. Wybierz jedną właściwą moc po obliczeniach. SH montuje się poziomo, całkowicie w wodzie, z wolnym miejscem 670 mm przed mufą. Instrukcja DE dopuszcza mufę 100 mm, EN 75 mm: bez odrębnego potwierdzenia stosuj maks. 75 mm. Uszczelka i dławik są w zestawie SH. Przyłącz zgodnie ze schematem właściwego SH; dopiero po napełnieniu i sprawdzeniu PE, zabezpieczeń oraz rozłączania. Źródło doboru: s. 32Instrukcja montażu producenta: s. 77, 80 Źródło doboru: s. 2, 3, 8, 9 | 1 wybrana grzałka zamiast innych mocy; nie wszystkie alternatywy
|
| Przy tym wariancie instalacjiGrzałka SH 7.5 kW jako alternatywa dogrzewania | Oznaczenie A90728, długość montażowa 720 mm, gwint 6/4 cala; gospodarza ogranicza 780 mm i dopuszczalna moc. Wybierz jedną właściwą moc po obliczeniach. SH montuje się poziomo, całkowicie w wodzie, z wolnym miejscem 770 mm przed mufą. Instrukcja DE dopuszcza mufę 100 mm, EN 75 mm: bez odrębnego potwierdzenia stosuj maks. 75 mm. Uszczelka i dławik są w zestawie SH. Przyłącz zgodnie ze schematem właściwego SH; dopiero po napełnieniu i sprawdzeniu PE, zabezpieczeń oraz rozłączania. Źródło doboru: s. 32Instrukcja montażu producenta: s. 77, 80 Źródło doboru: s. 2, 3, 8, 9 | 1 wybrana grzałka zamiast innych mocy; nie wszystkie alternatywy
|
| Przy tym wariancie instalacjiGrzałka SH 9 kW jako alternatywa dogrzewania | Oznaczenie A90729, długość montażowa 780 mm, gwint 6/4 cala; gospodarza ogranicza 780 mm i dopuszczalna moc. Wybierz jedną właściwą moc po obliczeniach. SH montuje się poziomo, całkowicie w wodzie, z wolnym miejscem 830 mm przed mufą. Instrukcja DE dopuszcza mufę 100 mm, EN 75 mm: bez odrębnego potwierdzenia stosuj maks. 75 mm. Uszczelka i dławik są w zestawie SH. Przyłącz zgodnie ze schematem właściwego SH; dopiero po napełnieniu i sprawdzeniu PE, zabezpieczeń oraz rozłączania. Źródło doboru: s. 32Instrukcja montażu producenta: s. 77, 80 Źródło doboru: s. 2, 3, 8, 9 | 1 wybrana grzałka zamiast innych mocy; nie wszystkie alternatywy
|
| Przy tym wariancie instalacjiGrzałka kołnierzowa RD-SIS jako odrębna opcja | RD-SIS 7,5 A90241 jest wskazana w katalogu jako osprzęt SISS, ze strefą niegrzejną i przełączeniem 2,5/5/7,5 kW. Dotyczy zasobnika wewnętrznego, nie zastępuje automatycznie SH w buforze. Przed montażem odzyskaj instrukcję elektryczną dokładnego RD-SIS i potwierdź wyposażenie kołnierza oraz dopuszczenie konkretnej rewizji SISS. Źródło doboru: s. 32Instrukcja montażu producenta: s. 75, 77, 80, 81 | 1 tylko przy przewidzianym dogrzewaniu zasobnika wewnętrznego
|
| Serwis / wymianaAnoda prądowa przy modernizacji ochrony | FSA-SIS A36409 to zestaw modernizacyjny wskazany wyłącznie dla SISS. W nowych zbiornikach jest anoda ochronna; nie dodawaj FSA-SIS jako obowiązkowego drugiego zabezpieczenia. Przy modernizacji potwierdź instrukcję zasilania i montażu zestawu oraz stan i układ ochrony zbiornika. Źródło doboru: s. 32Instrukcja montażu producenta: s. 81 | 1 zestaw tylko przy zatwierdzonej modernizacji lub naprawie
|
| Serwis / wymianaKontrola i serwis po uruchomieniu | Kontroluj anodę i szczelność co najmniej zgodnie z instrukcją, z dokumentacją przeglądu. Po otwarciu kołnierza użyj nowej właściwej uszczelki i dokręcaj śruby według instrukcji 23–25 Nm; nie stosuj bez sprawdzenia uszczelki PSF 240 do kołnierza SISS 180. Instrukcja montażu producenta: s. 81 | Według harmonogramu i stanu instalacji; części dopiero po diagnostyce Dobierz z Interex |
Wpisz ilości tylko dla potrzebnych pozycji; osprzęt w różnych wykonaniach jest alternatywny. Ilości startują od 0.
Instrukcja montażu producenta (PL) · wersja 236921-18 · dobór dla SKU A36426
Dobór i dokumentacja
Wybierz osprzęt według dokładnego modelu i wykonania króćców. Zawartość fabryczna, alternatywy i części serwisowe są opisane w wierszach; ilości domyślnie 0.
Oryginalna karta: Austria Email SISS 750/150 – zbiornik kombinowany SISS, A36426 — dane i formularz zakupu
Austria Email SISS 750/150 – zbiornik kombinowany SISS, A36426
Dostępność: Na zamówienie
Czas wysyłki: 14 dni
Koszt wysyłki: od 52,00 zł
Numer katalogowy: A36426
Kod EAN: 9004464333712
Stan produktu: Nowy
Ciśnienie c.w.u.: 10 bar
Ciśnienie c.o.: 3 bar
- Opis produktu
- Do pobrania (4)
| Element / obieg | Dopuszczalne ciśnienie |
|---|---|
| C.W.U. | max. 6 bar |
| Woda grzewcza / CO | max. 3 bar |
| Wężownica | max. 10 bar |
Dlaczego w jednych modelach jest 3 lub 4 bar, a w innych 6, 9, 10 albo 16 bar? To nie jest ocena jakości, tylko granica pracy konkretnego elementu hydraulicznego. Duże bufory i obiegi wody grzewczej zwykle pracują w instalacji zamkniętej z niższym ciśnieniem. Zasobniki C.W.U., wężownice i stacje świeżej wody współpracują z wodą wodociągową albo wymiennikiem, dlatego często mają wyższe dopuszczalne ciśnienie.
Uwaga do montażu: zawór bezpieczeństwa, reduktor ciśnienia, grupa bezpieczeństwa i armatura muszą być dobrane do właściwego obiegu produktu, a nie do najwyższej wartości występującej w całym urządzeniu.

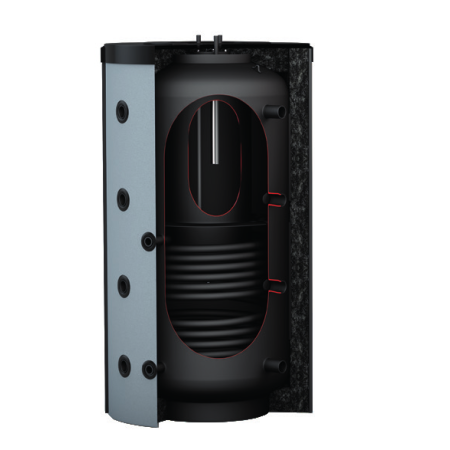

Austria Email SISS 750/150 – zbiornik kombinowany SISS, A36426
SISS 750/150 to pozycja katalogowa Austria Email. Poniżej podano dane producenta dostępne w oficjalnym rekordzie katalogowym.
Identyfikacja produktu
| Producent | Austria Email |
|---|---|
| Model / wykonanie | SISS 750/150 |
| Kod katalogowy | A36426 |
| EAN | 9004464333712 |
| Grupa katalogowa producenta | AUSTRIA EMAIL SISS Speicher |
| Strona katalogu producenta | 32 |
Dobór i sposób zastosowania
| Sposób montażu / ustawienia | stojący |
|---|---|
| Wężownica / wymiennik | wężownica / register grzewczy |
| Izolacja | wymagana jako osobna pozycja katalogowa, zgodnie z opisem producenta |
Dane techniczne z katalogu producenta
| Izolacja | możliwa izolacja ECO SKIN 100 mm z włókniny z płaszczem polistyrenowym |
|---|---|
| Pojemność nominalna c.w.u. | 150 l |
| Pojemność nominalna bufora | 600 l |
| Ciśnienie robocze c.w.u. | max. 6 bar |
| Ciśnienie robocze wody grzewczej | max. 3 bar |
| Ciśnienie robocze wężownicy | max. 10 bar |
| Temperatura robocza c.w.u. | max. 95°C |
| Temperatura robocza wody grzewczej | max. 95°C |
| Temperatura robocza wężownicy | max. 110°C |
| Przyłącza wodne | ¾" gwint zewnętrzny |
| Przyłącze cyrkulacji | ¾" gwint zewnętrzny |
| Przyłącza instalacji grzewczej | 6/4" gwint wewnętrzny |
| Wymiary bez izolacji (wys. / szer. lub średnica) | 1773 x Ø 790 mm |
| Wysokość po przechyleniu | 1840 mm |
| Waga | 200 kg |
| Średnica kołnierza c.w.u. | Ø180 mm |
Dokumentacja producenta
- instrukcja obsługi i montażu: Bedienungs- und Montageanleitung (2 MB)
- instrukcja obsługi: Allgemeine Bedienungsanleitung (56 KB)
- prospekt / karta katalogowa: Prospekt (2 MB)
- katalog / dane cenowe: Katalog producenta Austria Email 2026, strona 32
Uwagi do zamówienia
Produkt z oferty katalogowej Austria Email. Zamówienie realizowane po potwierdzeniu dostępności, indywidualnej wycenie spedycji i zaksięgowaniu przedpłaty. Przy częściach zamiennych i akcesoriach przed zakupem należy potwierdzić zgodność z tabliczką znamionową urządzenia.
Źródło danych: oficjalny katalog / DATANORM Austria Email 2026 oraz dokumenty PDF producenta.
Dokumentacja Austria Email
Produkt: Austria Email SISS 750/150 – zbiornik kombinowany SISS, A36426 Nr/model: A36426
Dokumenty służą do identyfikacji technicznej produktu Austria Email i nie zastępują projektu instalacji.
Wysokość bez izolacji [mm]: 1773 mm
Powierzchnia wężownicy grzewczej [m²]: 2.4 m²
Pojemność magazynowa CWU [l]: 150 l
Pojemność bufora CO [l]: 600 l
Średnica urządzenia bez izolacji [mm]: 790 mm
Wysokość przechyłu bez izolacji [mm]: 1840 mm
