Ciepła woda bez cyrkulacji — instalacja HWAT‑R Raychem w hotelu: 83 mb, pełna automatyka, redundancja i sterowanie online

Ciepła woda bez cyrkulacji — instalacja HWAT‑R Raychem w hotelu: 83 mb, pełna automatyka, redundancja i sterowanie online

nVent RAYCHEM HWAT · utrzymanie temperatury c.w.u. · projekt, montaż i pomiary: Interex Katowice

W hotelu liczy się jedno: gość odkręca kran i od razu ma ciepłą wodę — w każdym apartamencie, o każdej porze. Klasycznie realizuje się to cyrkulacją c.w.u. (pompa + osobny rurociąg powrotny). My poszliśmy nowocześniej: system HWAT nVent RAYCHEM utrzymuje temperaturę ciepłej wody bezpośrednio na rurze, samoregulującym przewodem grzejnym — z pełną automatyką, redundancją sterowania i zarządzaniem z aplikacji.

1. Cyrkulacja vs HWAT — na czym polega różnica

W tradycyjnej cyrkulacji pompa nieprzerwanie „goni" wodę w pętli, aby na końcówkach nie wystygła. Generuje to straty ciepła w rurze powrotnej, zużycie energii pompy oraz ryzyko niedogrzania najdalszych punktów. HWAT (Hot Water Temperature maintenance) eliminuje pętlę powrotną i pompę — przewód grzejny ułożony wzdłuż rury kompensuje straty ciepła na całej długości, utrzymując zadaną temperaturę w każdym punkcie. Woda jest ciepła natychmiast, a system grzeje tylko tyle, ile trzeba.

2. Zasada samoregulacji

Przewód HWAT‑R ma półprzewodnikowy rdzeń polimerowy między dwiema żyłami zasilającymi. Wraz ze wzrostem temperatury rury rośnie rezystancja rdzenia i moc grzewcza maleje; gdy rura stygnie — moc rośnie. Dzięki temu przewód:

• samoczynnie dostosowuje moc punkt po punkcie wzdłuż rury,
• nie przegrzewa się i nie przepala, nawet gdy się skrzyżuje,
• nie wymaga pętli powrotnej ani pompy cyrkulacyjnej.

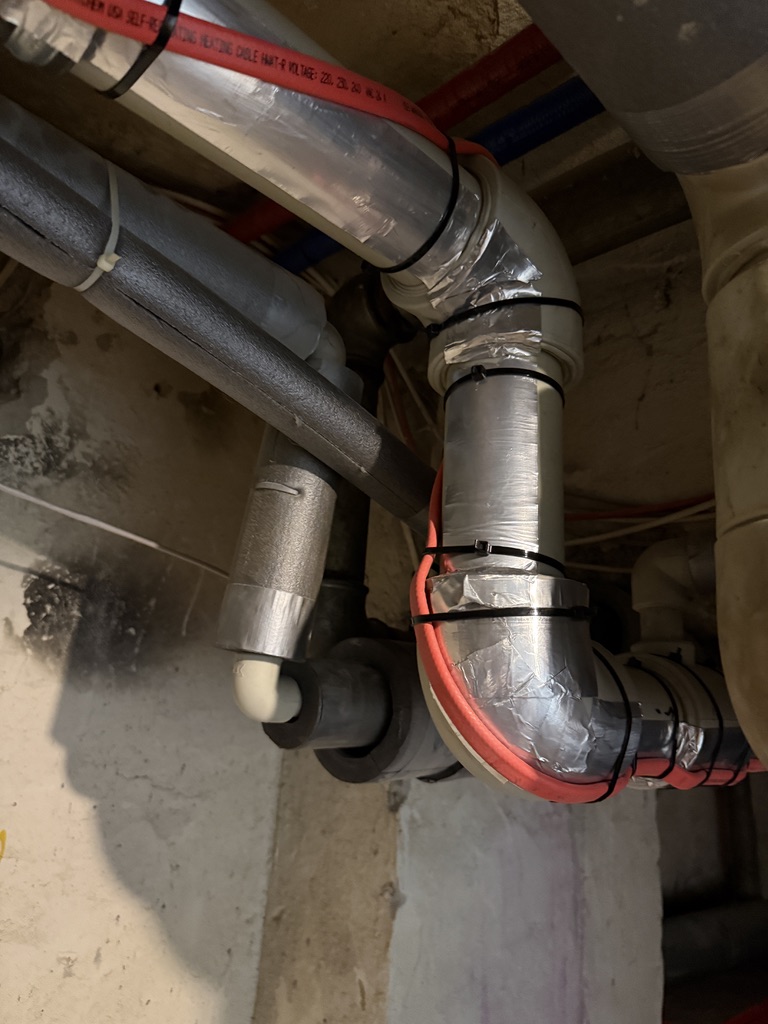

3. Przewód HWAT‑R — dane i montaż

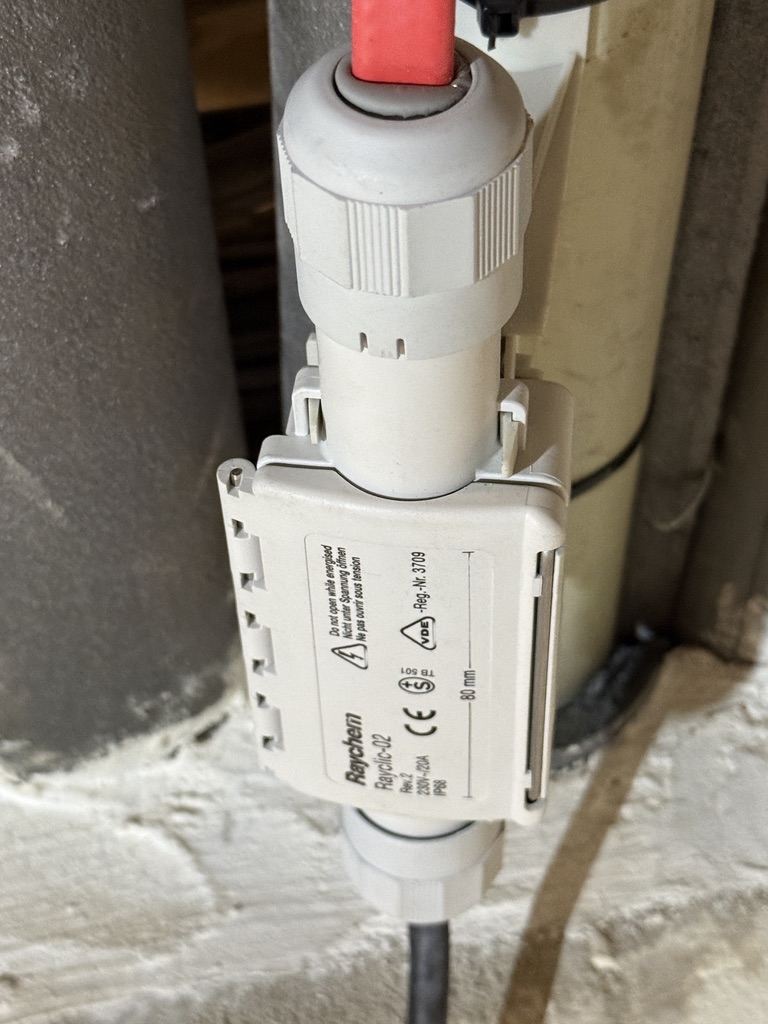

W obiekcie ułożyliśmy 83 mb przewodu HWAT‑R (230 V) na rurach ciepłej wody w kotłowni i pionach do apartamentów. Przewód prowadzi się liniowo wzdłuż rury, mocuje taśmą i prowadzi pod izolacją termiczną (izolacja jest tu kluczowa — ogranicza straty i pozwala utrzymać niski pobór mocy). Połączenia i odgałęzienia wykonano w hermetycznych, bezlutowych zestawach RayClic‑D2 (230 V / 20 A, klasa IP68) — montaż „na zatrzask", szybki i pewny.

4. Sterownik HWAT‑ECO — mózg systemu

Każdą strefą zarządza nVent RAYCHEM HWAT‑ECO z ekranem dotykowym. Funkcje wykorzystane w tej instalacji:

• Czujnik na rurze + czujnik otoczenia — precyzyjne utrzymanie temperatury i tryb „automat włącz/wyłącz" wg temperatury otoczenia.
• Nastawa temperatury utrzymania c.w.u. (tu ~42–43 °C).
• Harmonogram ekonomiczny — obniżenie temperatury w okresach niskiego rozbioru (oszczędność).
• Cykl dezynfekcji — okresowe podbicie temperatury jako ochrona przed Legionellą.
• Monitoring prądu, mocy, napięcia i cyklu pracy + alarmy (np. uszkodzenie czujnika, brak prądu obwodu).
• Współpraca ze stycznikiem zewnętrznym — przełączanie większej mocy poza sterownik (tu: „Stycznik zewnętrzny: TAK").

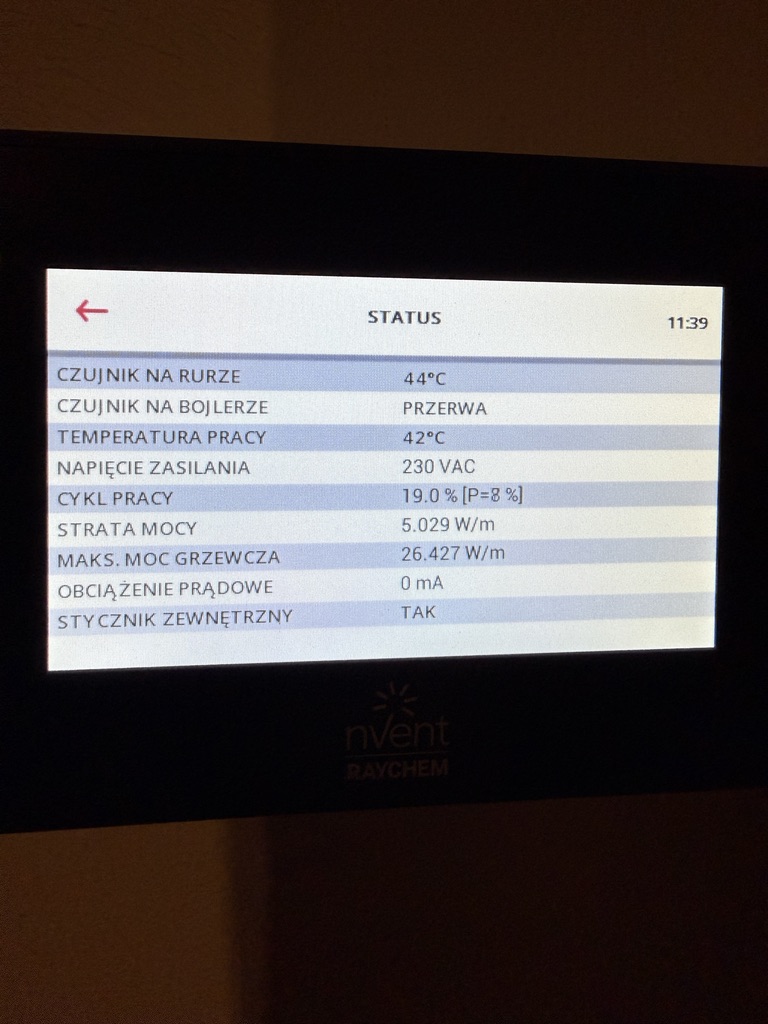

5. Parametry z pracującej instalacji

Niski cykl pracy (~19 %) przy stracie ~5 W/m potwierdza, że dobór przewodu i izolacji jest prawidłowy, a system pracuje ekonomicznie.

6. Rozdzielnice, zabezpieczenia i redundancja sterowania

Zasilanie i zabezpieczenia wykonano w rozdzielnicach Eaton: wyłączniki nadprądowe (B6/B16), wyłączniki różnicowoprądowe, rozłącznik mocy oraz licznik energii (opomiarowanie zużycia HWAT). Zastosowano kilka niezależnych sterowników HWAT‑ECO z podziałem na strefy (m.in. „cyrkulacja — powrót kotłownia" oraz „cyrkulacja — ostatni apartament") i stycznik zewnętrzny — co daje redundancję: awaria jednego obwodu nie zatrzymuje całego utrzymania c.w.u. w hotelu.

7. Zasilanie i pomiary odbiorcze

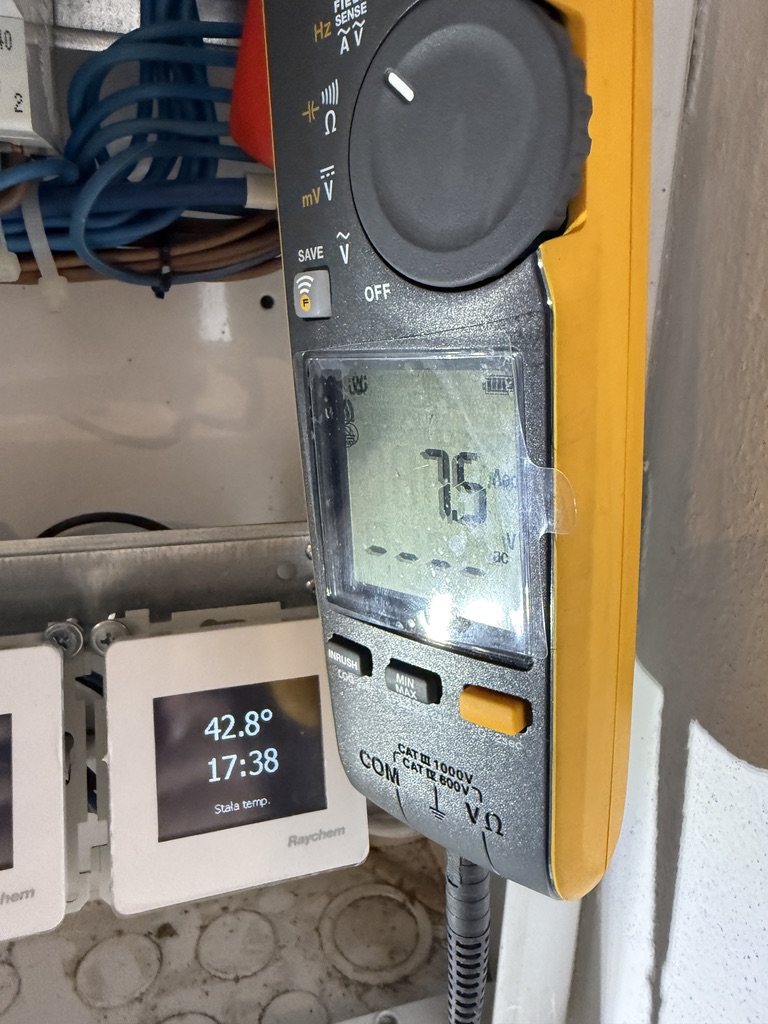

Każdy obwód został zmierzony i udokumentowany. Pomiar cęgami Fluke potwierdził prawidłowy pobór prądu obwodów (rzędu 7,5–7,7 A na mierzonych sekcjach). Standardowo wykonujemy też pomiar rezystancji izolacji megaomierzem przed i po montażu.

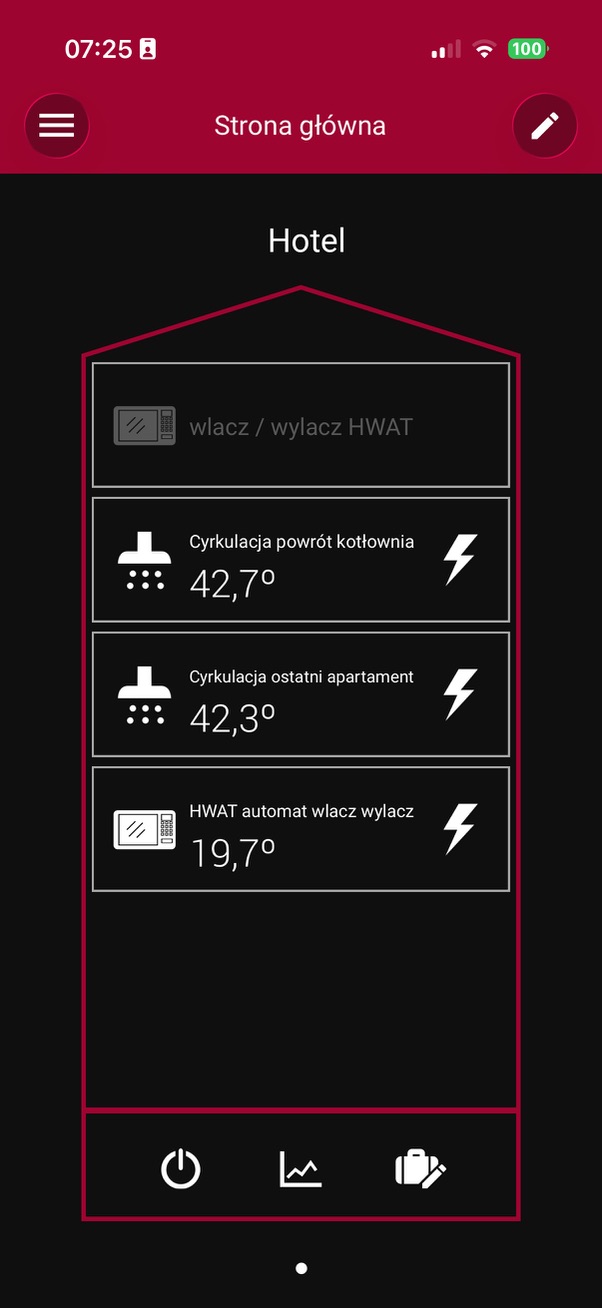

8. Sterowanie i zarządzanie online

System jest w pełni zarządzany zdalnie z aplikacji. Obsługa hotelu widzi i steruje strefami w czasie rzeczywistym, bez schodzenia do kotłowni:

• Cyrkulacja — powrót kotłownia: 42,7 °C
• Cyrkulacja — ostatni apartament: 42,3 °C
• HWAT — automat włącz/wyłącz: 19,7 °C (sterowanie wg temperatury otoczenia)

Dostępne są: zdalne włączanie/wyłączanie obwodów, wykresy, tryb wyjazdowy/eco oraz podgląd statusu — czyli realne zarządzanie energią i komfortem 24/7.

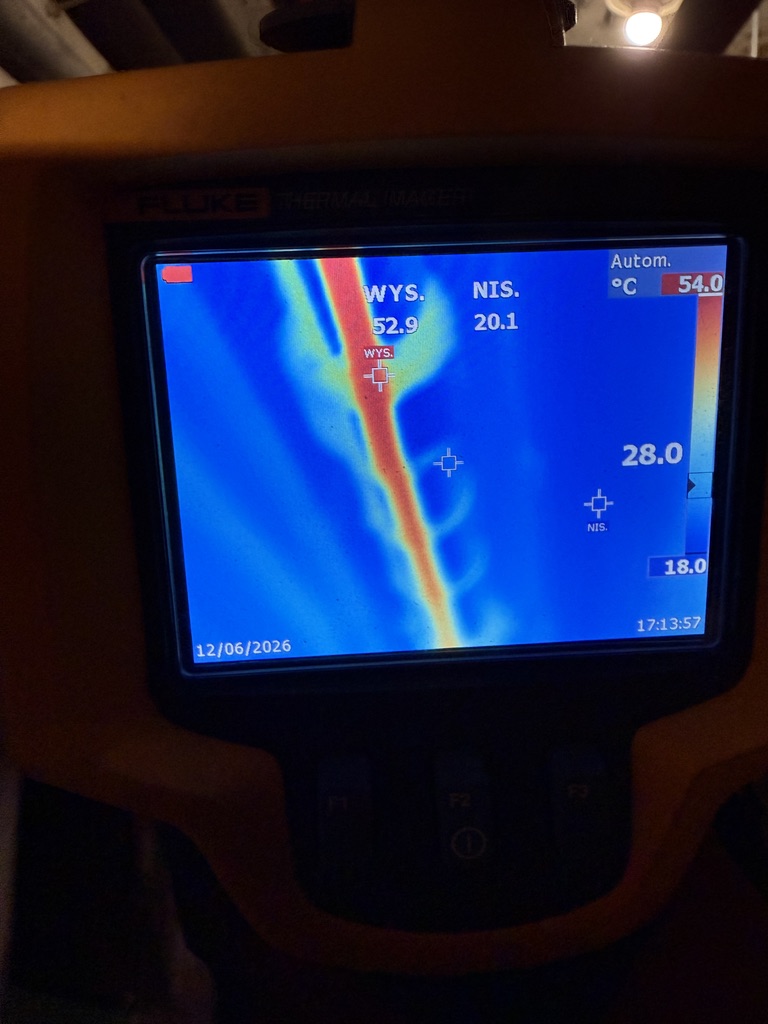

9. Odbiór termowizyjny

Rozkład temperatury na rurociągach zweryfikowaliśmy kamerą termowizyjną Fluke. Obraz potwierdza równomierne, ciągłe ogrzewanie rur c.w.u. (temperatura powierzchni rzędu 52–60 °C w mierzonych punktach) — bez zimnych odcinków i bez przegrzań.

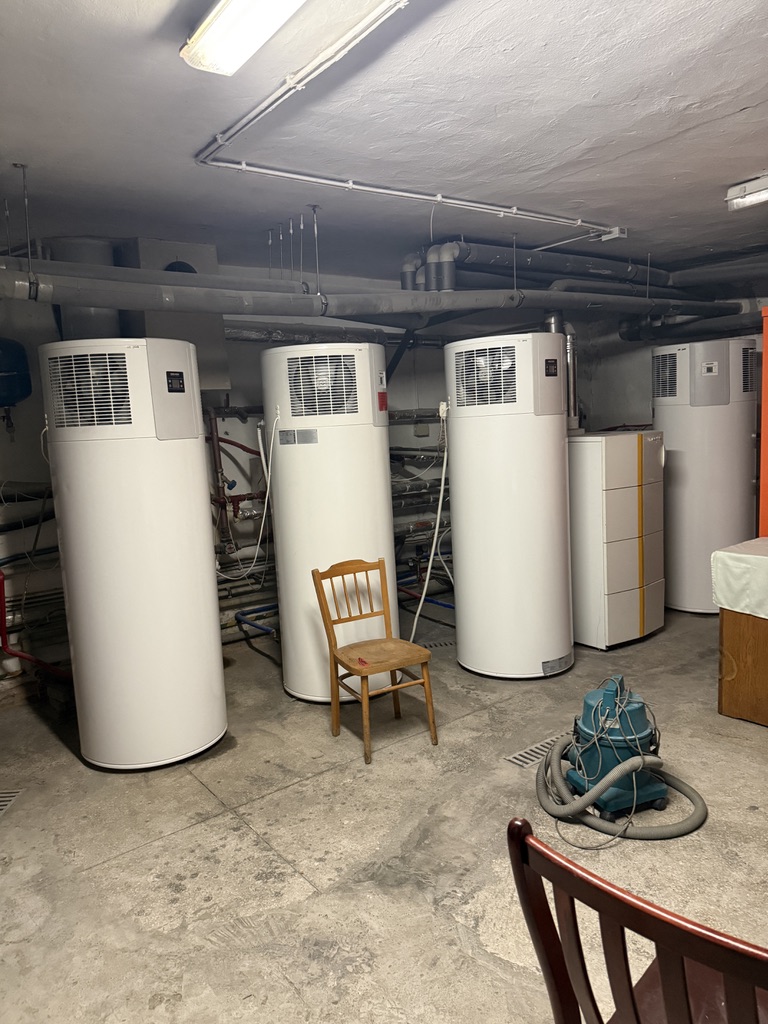

10. Kotłownia obiektu

HWAT współpracuje ze źródłem c.w.u. obiektu (pompy ciepła / zasobniki). Utrzymanie temperatury na rurach odciąża źródło i zapewnia stały komfort niezależnie od rozbioru.

11. Korzyści dla obiektu hotelowego

• Komfort — ciepła woda natychmiast w każdym apartamencie.
• Oszczędność energii — brak strat cyrkulacji i pompy, samoregulacja, tryb eco, niski cykl pracy (~19 %).
• Niezawodność — redundancja sterowania i stycznik zewnętrzny.
• Bezpieczeństwo sanitarne — cykl dezynfekcji (ochrona przed Legionellą).
• Pełna kontrola — monitoring prądu/mocy + zarządzanie online z aplikacji.
• Udokumentowany odbiór — termowizja, pomiar prądu, rezystancja izolacji.

12. Dobór i projekt — o czym pamiętać

Prawidłowy dobór HWAT wymaga: określenia długości i średnic rur, jakości izolacji termicznej, zadanej temperatury utrzymania oraz podziału na obwody/strefy (maks. długość obwodu, zabezpieczenia, RCD 30 mA, ewentualny stycznik dla większej mocy). Wszystko to projektujemy i dobieramy indywidualnie pod obiekt.

Podsumowanie

To przykład nowoczesnej instalacji c.w.u. dla hotelu: 83 mb HWAT‑R, pełna automatyka, redundancja i zarządzanie online — zaprojektowane, zmontowane i odebrane pomiarami przez Interex Katowice, partnera nVent RAYCHEM.
