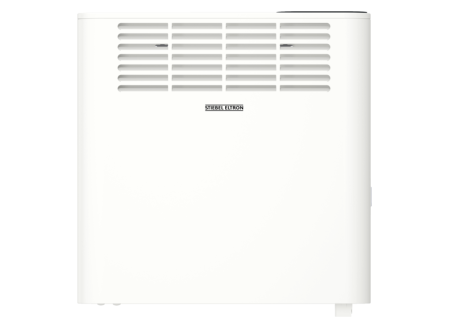

CNS 1000 Plus LCD - Stiebel Eltron

Dokumentacja CNS Plus jest niespójna: rysunek instrukcji podaje wysokość 443 mm i głębokość 102 mm, tabela oraz bieżąca karta techniczna 450 mm i 100 mm. Przed doborem miejsca o małym zapasie Interex potwierdzi wymiary rzeczywistej dostawy; otwory wyznacz z fabrycznego uchwytu.

Potwierdzenie przed doborem ciasnego miejsca

Wykorzystaj dostarczony uchwyt jako szablon. Zawieś na dolnych zaczepach, zatrzaśnij górne sprężyny i zamontuj fabryczną śrubę zabezpieczającą po lewej stronie.

1 uchwyt w komplecie

Masa według instrukcji 4,9 kg. Cztery punkty mocowania; rozstaw uchwytu 179 mm w poziomie i 260 mm w pionie. Wyznacz położenie fabrycznym szablonem i poziomnicą. Dobierz kotwy, kołki, śruby i ewentualne wzmocnienie do rzeczywistego podłoża oraz obciążenia. Producent nie wskazuje jednego zestawu dla wszystkich ścian.

4 odpowiednio dobrane punkty

Co najmniej 150 mm nad urządzeniem, 100 mm po bokach i od podłogi oraz 500 mm z przodu. Z tyłu co najmniej 20 mm; rysunek wskazuje co najmniej 224 mm od bocznej ściany do punktów mocujących. Nie montuj bezpośrednio pod gniazdem; nie zasłaniaj wlotu ani wylotu. Przewód nie może stykać się z gorącymi elementami.

1 odpowiednie miejsce

Ta instrukcja przewiduje użycie na fabrycznym uchwycie na pionowej ścianie. CNS montuj dłuższym bokiem poziomo; instrukcja zabrania użycia jako urządzenia stojącego. Nie dobieraj stóp lub podstaw z innej serii na podstawie podobnej nazwy.

0 niepotwierdzonych nóg lub podstaw

1000 W, 4,3 A, 1/N/PE ~230 V, klasa I: wymagany przewód ochronny PE. Sprawdź obciążenie obwodu, przekrój instalacji i zabezpieczenia. Fabryczną wtyczkę podłącz do właściwego, łatwo dostępnego gniazda z PE.

1 właściwy obwód; wykorzystaj sprawne istniejące elementy

Alternatywa z instrukcji: skrócony fabryczny elastyczny przewód do odpowiedniej puszki z prawidłowymi zakończeniami żył. Połącz przewód ochronny PE. Zapewnij rozłączanie wszystkich biegunów z przerwą co najmniej 3 mm i możliwość zdjęcia urządzenia z uchwytu. Fabrycznego elastycznego przewodu nie zastępuj sztywnym kablem. CNS Plus wymaga odciążenia przewodu i tulejek na skróconych końcach żył.

Puszka, złącza i rozłączanie tylko przy tym sposobie

W pomieszczeniu z wanną lub prysznicem instrukcja dopuszcza podłączenie do gniazda z PE poza strefami 0, 1 i 2, co najmniej 600 mm od wanny albo prysznica. Kontrolki i przyciski nie mogą być dostępne z kąpieli; woda nie może dostać się do elektroniki. IP24 nie zastępuje oceny miejsca i ochrony obwodu.

Ocena przed montażem

Wbudowany regulator ma trzy programy tygodniowe (własny do 14 faz Komfort), start adaptacyjny i wykrywanie otwartego okna. Detekcja okna przełącza na ochronę przeciwmrozową na godzinę lub do ręcznego zakończenia. Ustaw dzień, godzinę, temperatury i program po montażu. Nie dokupuje się drugiego termostatu ani czujnika okna do tych fabrycznych funkcji.

0 dodatkowych regulatorów do podstawowej pracy

Po odłączeniu i ostygnięciu czyść łagodnym środkiem. Nie stosuj środków ściernych, żrących ani aerozolu w szczelinach; nie dopuszczaj wilgoci do elektroniki. Części, przewód i elementy zabezpieczające dobiera Interex do dokładnej wersji i rzeczywistej usterki; nie są obowiązkowym zakupem dla nowego kompletnego urządzenia.

Części wymienne tylko przy stwierdzonej potrzebie
