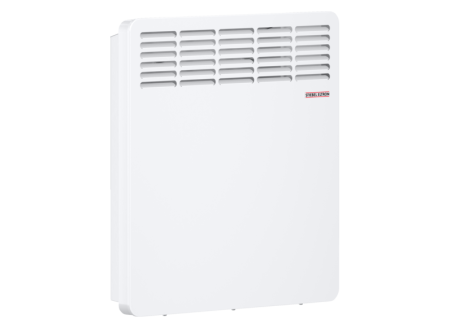

CNS 200 Trend U - Konwektor ścienny elektryczny STIEBEL ELTRON - Stiebel Eltron

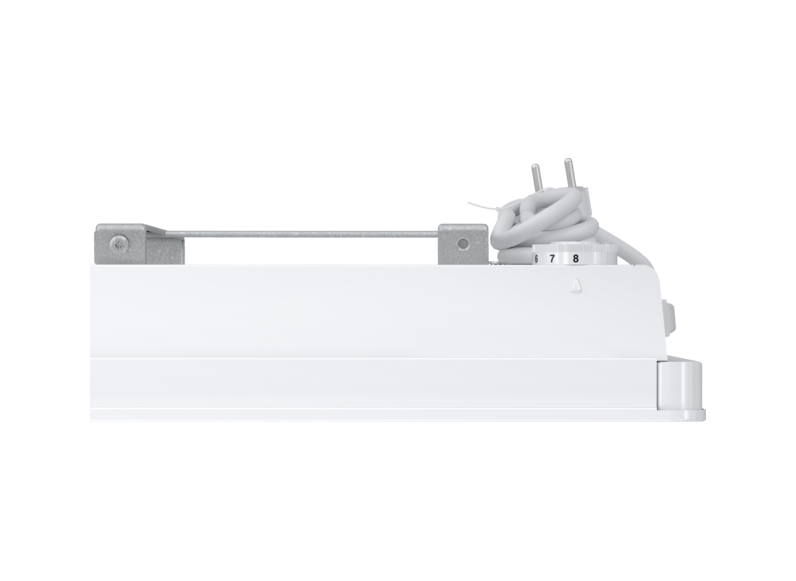

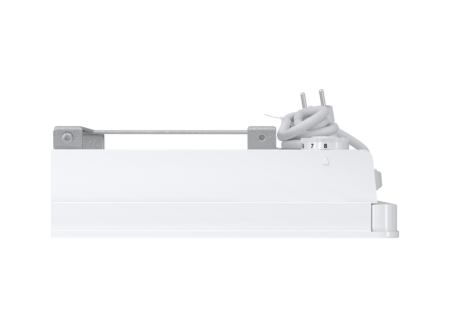

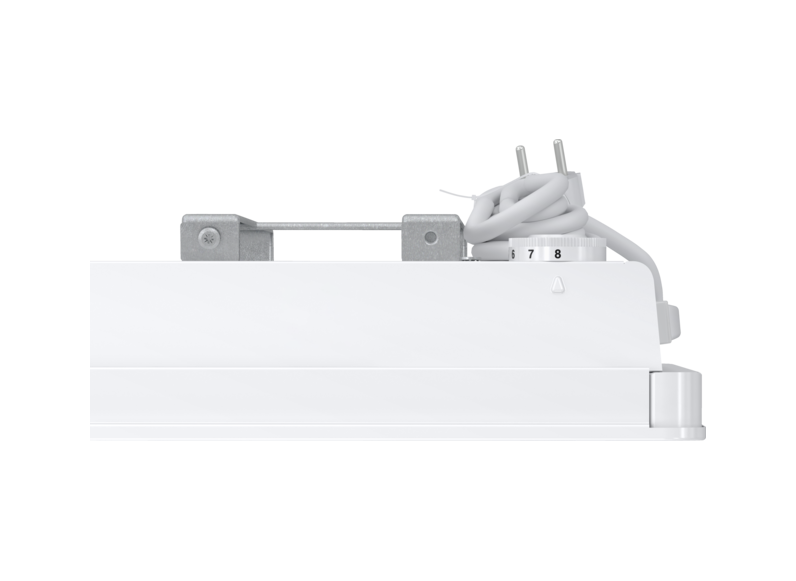

Wykorzystaj dostarczony uchwyt jako szablon. Zawieś na dolnych zaczepach, zatrzaśnij górne sprężyny i zamontuj fabryczną śrubę zabezpieczającą po lewej stronie.

1 uchwyt w komplecie

Masa według instrukcji 7,7 kg. Cztery punkty mocowania; rozstaw uchwytu 491 mm w poziomie i 256 mm w pionie. Wyznacz położenie fabrycznym szablonem i poziomnicą. Dobierz kotwy, kołki, śruby i ewentualne wzmocnienie do rzeczywistego podłoża oraz obciążenia. Producent nie wskazuje jednego zestawu dla wszystkich ścian.

4 odpowiednio dobrane punkty

Co najmniej 150 mm nad urządzeniem, 100 mm po bokach i od podłogi oraz 500 mm z przodu. Z tyłu co najmniej 20 mm; rysunek wskazuje co najmniej 224 mm od bocznej ściany do punktów mocujących. Nie montuj bezpośrednio pod gniazdem; nie zasłaniaj wlotu ani wylotu. Przewód nie może stykać się z gorącymi elementami.

1 odpowiednie miejsce

Ta instrukcja przewiduje użycie na fabrycznym uchwycie na pionowej ścianie. CNS montuj dłuższym bokiem poziomo; instrukcja zabrania użycia jako urządzenia stojącego. Ściana CNS Trend U musi mieć odporność termiczną co najmniej 85°C. Nie dobieraj stóp lub podstaw z innej serii na podstawie podobnej nazwy.

0 niepotwierdzonych nóg lub podstaw

2000 W, 8,7 A, 1/N/PE ~230 V, klasa I: wymagany przewód ochronny PE. Sprawdź obciążenie obwodu, przekrój instalacji i zabezpieczenia. Fabryczny przewód bez wtyczki przyłącz do odpowiedniej puszki: niebieski N, brązowy L, zielono-żółty PE. Zapewnij rozłączanie wszystkich biegunów z przerwą co najmniej 3 mm. Czarną żyłę sterującą prowadź oddzielnie; nieużywaną zaizoluj. Zachowaj możliwość zdjęcia urządzenia z uchwytu. Nie zastępuj fabrycznego elastycznego przewodu sztywnym kablem.

1 przyłącze; złącza i rozłączanie dobrane do instalacji

Wewnętrzny regulator działa bez zewnętrznego sterownika. Do wybranego sterowania użyj czarnej żyły i zgodnych sygnałów z instrukcji: brak sygnału — Komfort; pełne 230 V — obniżenie; ujemna półfala — ochrona przeciwmrozowa; dodatnia — Stop. Instrukcja opisuje także sygnały obniżenia Komfort o 1°C lub 2°C. Nie podłączaj czarnej żyły do PE; nie dobieraj modułu Wi-Fi ani przypadkowego termostatu bez potwierdzenia zgodności całego układu.

Tylko przy wybranym układzie; sterownik i okablowanie dobiera Interex

IP24 wymaga oceny miejsca, sposobu przyłączenia i ochrony obwodu według krajowych i lokalnych wymagań. Nie przenosimy rysunku stref ani typu przyłącza z innej serii.

Ocena przed montażem

Wbudowany regulator ma trzy programy tygodniowe (własny do 14 faz Komfort), start adaptacyjny i wykrywanie otwartego okna. Detekcja okna przełącza na ochronę przeciwmrozową na godzinę lub do ręcznego zakończenia. Ustaw dzień, godzinę, temperatury i program po montażu. Nie dokupuje się drugiego termostatu ani czujnika okna do tych fabrycznych funkcji.

0 dodatkowych regulatorów do podstawowej pracy

Po odłączeniu i ostygnięciu czyść łagodnym środkiem. Nie stosuj środków ściernych, żrących ani aerozolu w szczelinach; nie dopuszczaj wilgoci do elektroniki. Części, przewód i elementy zabezpieczające dobiera Interex do dokładnej wersji i rzeczywistej usterki; nie są obowiązkowym zakupem dla nowego kompletnego urządzenia. Kontrolę urządzeń regulacyjnych i zabezpieczających producent zaleca najpóźniej po 10 latach od uruchomienia.

Części wymienne tylko przy stwierdzonej potrzebie
