HTV samoregulujący przewód grzewczy - Raychem

Bezpieczeństwo i spokój dzięki naszemu doświadczeniu

Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń

Zagadnienia techniczne Mariusz Czapnik tel 602 551 555

Dostępność: Dostępny

Czas wysyłki: 3 dni

Koszt wysyłki: od 52 zł

Numer katalogowy: P000004319

Kod EAN: 5414506023176

Stan produktu: Nowy

Karta katalogowa: karta katalogowa

Katalog Raychem: Przemysłowy katalog Raychem

Gwarancja producenta: 10 lat

Gwarancja w przypadku instalacji przez instalatora Raychem PRO: 12 lat

Instrukcja obsługi i montażu: Instrukcja obsługi i montażu

Cennik Raychem: Cennik Raychem

Moc

9W/m przy 10°C

16W/m przy 10°C

25W/m przy 10°C

32W/m przy 10°C

38W/m przy 10°C

48W/m przy 10°C

20QTVR2-CT 64W/m przy 10°C

92W/m przy 10°C

Cena brutto: 456 zł / mb

Cena netto: 371 zł

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

Dodaj do koszyka

Zakup przez 1 kliknięcie

Bezpieczeństwo i spokój dzięki naszemu doświadczeniu

Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń

Zagadnienia techniczne Mariusz Czapnik tel 602 551 555

Zapytaj o produkt Specyfikacja PDF

Opis produktu
Akcesoria (1)
Produkty powiązane (9)
Do pobrania (5)

⚙ ✓ Kupuj u fachowca - Interex Katowice Mariusz Czapnik

Za doborem i montażem stoi konkretna odpowiedzialność: Mariusz Czapnik - właściciel Interex - osobiście wykonuje podłączenie, uruchomienie, konfigurację i pomiary. To nie jest anonimowa sprzedaż kartonu z urządzeniem.

Klient sklepu internetowego dostaje realne wsparcie techniczne przed zakupem i po zakupie. Sprawdzamy zastosowanie, zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria, żeby urządzenie działało w realnych warunkach instalacji.

Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex. Bez przypadkowych podwykonawców i bez uczenia się na instalacji klienta.

Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · interexkatowice@gmail.com

Przewody specjalne Raychem - VPL, FHT, HTV, BSA

Przewody VPL, FHT, HTV i BSA stosuje się w bardziej wymagających instalacjach technicznych. Dobór osprzętu musi wynikać z instrukcji producenta, temperatury, napięcia, strefy i sposobu zakończenia przewodu.

Dostępność Raychem / Chemelex: produkty standardowo dostępne na stanie, wysyłka zwykle do 3 dni. Przy większych ilościach, odcinkach ciętych i systemach przemysłowych termin potwierdzamy przed realizacją.

Element systemu	Do czego / do jakich przewodów	Co sprawdzamy przed doborem
VPL / HTV	wysokotemperaturowe i procesowe instalacje grzejne	Sprawdzamy temperaturę utrzymania, oddziaływania, napięcie, długość obwodu i dopuszczalny osprzęt.
FHT / FMT	przewody stałej mocy do zastosowań przemysłowych	Zestawy C20/C25/CS/E/F dobieramy tylko do właściwej rodziny przewodu.
BSA	ochrona rurociągów i utrzymanie temperatur w instalacjach poza strefami Ex	Dobieramy osprzęt pod warunki rurociągu i wymagania systemowe.
Osprzęt przemysłowy	JBS-100, JBM-100, C25, E-100, E-150	Potwierdzamy kompatybilność z numerem katalogowym przewodu i dokumentacją.

Ważne: Przy przewodach procesowych i przemysłowych wymagamy weryfikacji zastosowania. Sprzedaż bez sprawdzenia typu przewodu, temperatury i osprzętu jest ryzykowna technicznie.

HTV samoregulujący przewód grzewczy - Raychem

Samoregulujący przewód grzejny Chemelex RAYCHEM HTV jest przeznaczony do ochrony przed zamarzaniem lub utrzymywania temperatury procesowej rur i zbiorników o bardzo wysokich ciągłych temperaturach pracy 205°C. Maksymalna temperatura ekspozycji wynosi 260°C.

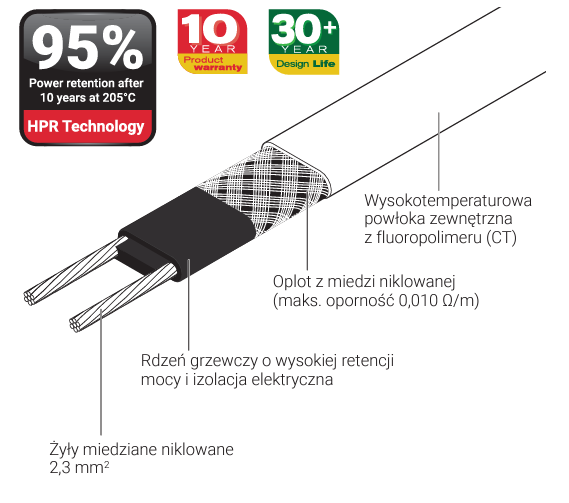

Budowa przewodu grzejnego:

Przewód HTV ma solidną konstrukcję z rdzeniem grzewczym o wysokiej retencji mocy (HPR) i wytłaczaną ciśnieniowo izolacją elektryczną. Następnie jest on połączony z wytrzymałym oplotem metalowym i chemicznie odporną fluoropolimerową powłoką zewnętrzną. Innowacyjna technologia rdzenia grzewczego i jego konstrukcja zapewniają:
✅ Doskonałą przewodność cieplną
✅Super stabilną moc grzewczą zapewniającą długi okres eksploatacji
✅ Łatwość zdejmowania izolacji, zginania i montażu
✅Długie obwody dla zminimalizowania całkowitego kosztu instalacji

Dostępne moce:

28HTV2-CT o mocy 92W/m przy 10°C
20HTV2-CT o mocy 64W/m przy 10°C
15HTV2-CT o mocy 48W/m przy 10°C
12HTV2-CT o mocy 38W/m przy 10°C
10HTV2-CT o mocy 32W/m przy 10°C
8HTV2-CT o mocy 25W/m przy 10°C
5HTV2-CT o mocy 16W/m przy 10°C
3HTV2-CT o mocy 9W/m przy 10°C

Dane techniczne:

Grubość	7,1 mm
Szerokość	10,9 mm
Waga	170 g/m
Minimalna temperatura montażu	–60°C
Minimalny promień gięcia	25 mm przy temp. –60°C 20 mm przy temp. –20°C 15 mm przy temp. –10°C 13 mm przy temp. +10°C
Napięcie zasilania	230V
Rozmiar żył zasilających	2,3 mm²
Maksymalna temperatura przy pracy ciągłej	205°C
Maksymalna temperatura przy okresowej ekspozycji	260°C Maksymalny skumulowany czas ekspozycji to 2000 godzin
Przewidywany fabrycznie okres eksploatacji	Co najmniej 30 lat w zależności od zastosowań

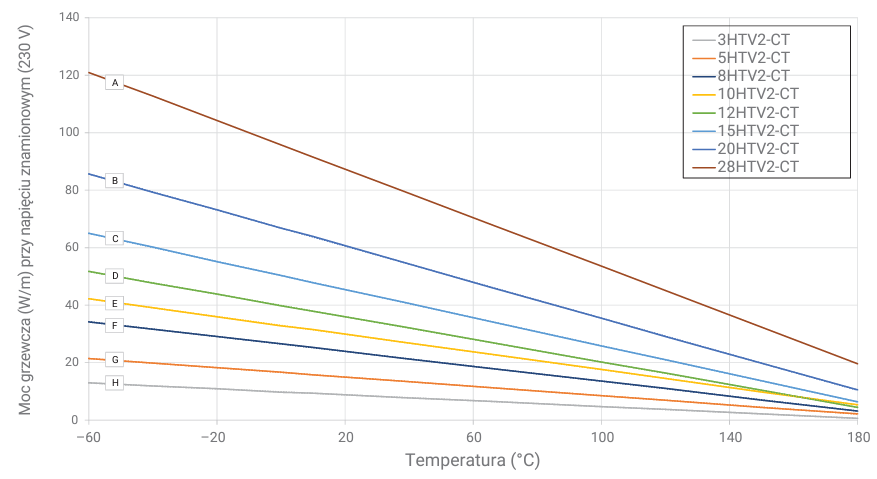

Nominalna moc grzewcza przy 230 VAC dla izolowanych rurociągów stalowych:

Zastosowanie:

✅Samoregulujący przewód grzejny Chemelex RAYCHEM HTV jest przeznaczony do ochrony przed zamarzaniem lub utrzymywania temperatury procesowej rur i zbiorników o bardzo wysokich ciągłych temperaturach pracy 205°C

Rodzaj strefy:

✅Dopuszczony do użytku w strefach zagrożonych wybuchem i zwykłych

Typ ogrzewanej powierzchni:

✅Stal węglowa
✅Stal nierdzewna
✅Powierzchnie metalowe pokryte lub niepokryte farbą

Odporność chemiczna:

✅Substancje organiczne wodne, nieorganiczne chemikalia i substancje korozyjne

Maksymalna długość obwodu:

		Wymiary zabezpieczeń elektrycznych / Maksymalna długość przewodu grzejnego na obwód (m)
	Temperatura rozruchu	16A	20A	25A	32A	40A
3HTV2-CT	10°C 0°C -10°C -20°C	197m 189m 168m 155m	246m 237m 210m 193m	293m 293m 262m 241m	293m 293m 293m 293m	293m 293m 293m 293m
5HTV2-CT	10°C 0°C -10°C -20°C	146m 138m 126m 116m	183m 172m 158m 145m	224m 215m 197m 181m	224m 224m 224m 224m	224m 224m 224m 224m
8HTV2-CT	10°C 0°C -10°C -20°C	106m 100m 92m 84m	132m 125m 115m 105m	165m 157m 143m 132m	173m 173m 173m 173m	173m 173m 173m 173m
10HTV2-CT	10°C 0°C -10°C -20°C	90m 86m 79m 72m	112m 108m 99m 91m	140m 135m 123m 113m	152m 152m 152m 152m	152m 152m 152m 152m
12HTV2-CT	10°C 0°C -10°C -20°C	78m 74m 67m 62m	97m 93m 84m 77m	121m 116m 105m 97m	138m 138m 134m 124m	138m 138m 138m 138m
15HTV2-CT	10°C 0°C -10°C -20°C	61m 58m 53m 48m	76m 72m 66m 60m	95m 90m 82m 75m	119m 115m 105m 96m	119m 119m 119m 119m
20HTV2-CT	10°C 0°C -10°C -20°C	46m 44m 40m 37m	58m 55m 50m 46m	58m 55m 50m 46m	92m 88m 81m 74m	92m 88m 81m 74m
28HTV2-CT	10°C 0°C -10°C -20°C	27m 27m 25m 24m	35m 34m 32m 30m	47m 45m 42m 40m	67m 65m 59m 54m	68m 65m 60m 57m

Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.

Dokumentacja techniczna Raychem HTV

Dokumenty dla wysokotemperaturowych przewodów samoregulujących Raychem HTV: karta katalogowa, karta produktu, instrukcja systemowa i gwarancja.

Raychem HTV - karta katalogowa producenta
Karta katalogowa przewodów HTV do ochrony przeciwzamarzaniowej i utrzymania temperatur procesowych do 205°C.
Raychem HTV - karta informacyjna HPR
Karta informacyjna technologii High Power Retention dla przewodów HTV.
Raychem - instrukcja montażu Self-Reg/Power-Limiting
Aktualna instrukcja montażu i konserwacji systemów Raychem BTV, QTVR, XTV(R), HTV i VPL.
Raychem - rozszerzona gwarancja 10 lat
Program rozszerzonej gwarancji dla przemysłowych produktów grzewczych Raychem.

Dokumenty dodane także jako pliki produktu w karcie ShopGold.
