JBS-100-E — kompletacja montażu
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu osprzętu
JBS-100-E — kompletacja montażu · 829939-000
JBS-100-E: przyłącze jednego przemysłowego przewodu równoległego. Wersja bez lampki: maks. 480 V, otoczenie −55 do +56°C; obowiązują warunki Ex. Temperaturę rury i prąd sprawdź w tabeli instrukcji dla konkretnego kabla oraz napięcia.
Zawartość dostawy
- Puszka z zaciskami, stopka oraz uszczelniacz rdzenia; sprawdź komplet według instrukcji i dostawy.
- Fabryczny dławik z tworzywa i zaślepka wejścia M25.
- Obejma i adapter małej rury nie są częścią tej kompletacji fabrycznej.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexZgodność kabla i parametrów obwodu | JBS-100-E: przyłącze jednego przemysłowego przewodu równoległego. Wersja bez lampki: maks. 480 V, otoczenie −55 do +56°C; obowiązują warunki Ex. Temperaturę rury i prąd sprawdź w tabeli instrukcji dla konkretnego kabla oraz napięcia. Instrukcja obejmuje BTV, QTVR, XTV(R), KTV, HTV i VPL. Wykonania A/L-A oraz JBS-PI wymagają własnych instrukcji. Powyżej +40°C, a dla wskazanych kabli także powyżej 254 V, wymagane są przewód zasilający odporny na minimum 90°C i właściwy metalowy dławik Ex. Dla XTV(R), KTV i HTV przy temperaturze rury >150°C prąd roboczy jest ograniczony do 20 A. VPL ma osobną tabelę. Instrukcja montażu: s. 6, 7, 18, 19 | 1 kontrola oznaczenia, napięcia, temperatur i prądu Dobierz z Interex |
| WymaganeJedna obejma do stopki | Obejma jest zamawiana oddzielnie. Dobierz do średnicy zewnętrznej rury: PSE-047 20–47 mm, PSE-090 40–90 mm, PSE-280 60–288 mm lub PSE-540 60–540 mm. Zakresu nie wyznacza sama nazwa DN. Obejma mocuje stopkę; nie jest mocowaniem przewodu grzejnego. Źródło doboru: s. 4 | 1 dobrana obejma na stopkę; więcej przy przedłużeniu
|
| Przy tym wariancie instalacjiAdapter przy rurze do DN25 | Na rurze ≤1 cal / DN25 zastosuj adapter JBS-SPA E90515-000 pod właściwą stopką JBS-100, E-100-E lub E-100-L-E. Jedno opakowanie zawiera 5 adapterów. Policz stopki i brakujące adaptery, a następnie opakowania. Adapter nie zastępuje obejmy. Instrukcja montażu: s. 35 | 1 adapter na stopkę; zakup w opakowaniach po 5 szt.
|
| Przy tym wariancie instalacjiPrzedłużenie przy grubej izolacji | Instrukcje JBS-100 i E-100 pokazują przedłużenie JBS-100-STANDOFF P000003408 dla izolacji ≥120 do ≤180 mm. Karta JBS podaje >120 do ≤180 mm, a karta osprzętu >120 do <180 mm. Graniczne 120 i 180 mm potwierdź dla rzeczywistego wykonania. Przedłużenie wymaga dodatkowej obejmy; uwzględnij dodatkowe 150–225 mm długości opaski. Brak aktywnej oferty o kodzie P000003408 w sklepie; zapytaj Interex o dostawę tego elementu. Izolacja grubsza niż 180 mm wymaga osobnego rozwiązania. Instrukcja montażu: s. 35 | według liczby stopek i grubości izolacji Dobierz z Interex |
| Potwierdź z InterexSprawdź fabryczny dławik zasilania | Wykonanie E ma fabryczny dławik z tworzywa i zaślepkę. Nie dokupuj ich ponownie bez potrzeby. Jeżeli warunki wymagają metalowego dławika lub przewodu zbrojonego, potwierdź komplet z uziemieniem; GL-38 z oferty jest wskazany do wersji EP lub puszek metalowych. Źródło doboru: s. 1 | 1 kontrola rzeczywistego wyposażenia Dobierz z Interex |
| Potwierdź z InterexZasilanie, zaciski i PE | Dobierz przewód zasilający, zabezpieczenie i ochronę różnicowoprądową do obwodu. Oplot kabla połącz z PE, a w EP uziemij również płytkę. Zaciski przyjmują do 10 mm². Nie łącz żył grzejnych ze sobą. Po montażu wykonaj pomiary według instrukcji kabla; nie prowadź napięcia probierczego przez elektronikę lampki. Instrukcja montażu: s. 39 | według projektu i liczby obwodów Dobierz z Interex |
| WymaganeUszczelnienie przejścia i izolacja | Po montażu i pomiarach załóż suchą izolację oraz płaszcz. Uszczelnij przejście stopki przez płaszcz przed wodą. Fabryczna stopka pełni funkcję przejścia przez izolację; nie dokupuj automatycznie IEK. Dodatkowe uszczelnienia i izolacja zależą od konstrukcji płaszcza. Instrukcja montażu: s. 40, 41 | 1 przejście przez płaszcz na stopkę Dobierz z Interex |
Każda pozycja ma własną ilość; alternatyw nie zamawiaj automatycznie razem.
Ilości i kompletna instalacja wymagają danych projektu oraz kontroli rzeczywistej dostawy.
Właściwa instrukcja producenta (EN/PL) · wersja RAYCHEM-IM-INSTALL032-JBS100XXX-ML-2504 · dobór dla SKU 829939-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.
Dobieramy, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy. Po montażu sprawdzamy działanie, zabezpieczenia i wykonujemy potrzebne pomiary elektryczne.
☑ Bez przypadkowych podwykonawców ☑ Indywidualny dobór do Twojej instalacji ⚙ Serwis po zakupie ⚡ 5 lat gwarancji na montaż

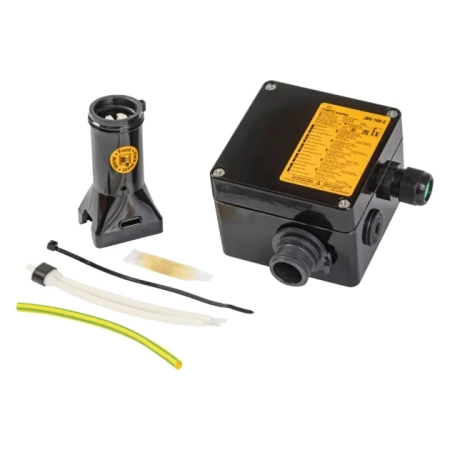

JBS-100 Zestaw zasilająco-przyłączeniowy – Chemelex RAYCHEM
Osprzęt dobieramy do konkretnego typu przewodu grzejnego i miejsca montażu. Puszka, termostat albo zestaw połączeniowy decydują o szczelności, serwisowalności i bezpieczeństwie obwodu.
Osprzęt Raychem: przyłączenia, zakończenia, rozgałęzienia i sterowanie
- zasilanie i przyłączenie przewodów
- zakończenia, rozgałęzienia i połączenia
- pomiar temperatury i sterowanie pracą systemu
- kompatybilność z typem przewodu
- miejsce montażu: pod izolacją, nad izolacją, na rurociągu lub w rozdzielnicy
- zakres temperatur i szczelność
- instrukcję montażu dla konkretnego zestawu
Dokumenty producenta
| Karta katalogowa | Karta katalogowa |
| Katalog Raychem | Katalog raychem |
| Instrukcja obsługi i montażu | Instrukcja obsługi i montażu |
| Cennik Raychem | Cennik Raychem |
Dane z karty produktu / cech sklepu
| Karta katalogowa | Karta katalogowa |
| Katalog Raychem | Katalog raychem |
| Instrukcja obsługi i montażu | Instrukcja obsługi i montażu |
| JBS | JBS-100-A 0.00 zł |
| JBS | JBS-100-L-E z modułem świetlnym 0.00 zł |
| JBS | JBS-100-L-A z modułem świetlnym 0.00 zł |
| JBS | JBS-100-EP 0.00 zł |
| JBS | JBS-100-E 0.00 zł |
| JBS | JBS-100-L-EP z modułem świetlnym 0.00 zł |
| JBS | JBS-100-D-E 0.00 zł |
| JBS | JBS-PI-EP 0.00 zł |
FAQ - przed zakupem
Czy ten produkt dobieramy samodzielnie z nazwy?
Nie. Nazwa modelu to za mało. Sprawdzamy zastosowanie, warunki pracy, zasilanie, zabezpieczenia i instrukcję producenta.
Czy wykonujemy montaż i uruchomienie?
Tak. Dla klientów sklepu internetowego oferujemy dobór, dostawę, montaż, konfigurację, pomiary i serwis.
Czy można oprzeć się tylko na opisie sklepu?
Nie. Opis pomaga w wyborze, ale przy montażu pracujemy na karcie katalogowej, instrukcji montażu i realnych warunkach instalacji.
