C25 — potwierdź PCN i wykonanie
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Identyfikacja C25 przed kompletacją
C25 — potwierdź PCN i wykonanie · 1244-020909
Konflikt tożsamości: wariant sklepu ma SKU 1244-020909 i opis „C25-21 (dopuszczalna praca w strefach zagrożonych wybuchem)”, a dokładna karta OEM przypisuje ten numer do C25-01 BSA, poza strefą Ex. Zachowano katalogowe SKU/opcję/URL. Potwierdź rzeczywistą etykietę i dostawę; nie przypisano osprzętu ani wymagań montażowych na podstawie zamienionego opisu.
Konflikt tożsamości: wariant sklepu ma SKU 1244-020909 i opis „C25-21 (dopuszczalna praca w strefach zagrożonych wybuchem)”, a dokładna karta OEM przypisuje ten numer do C25-01 BSA, poza strefą Ex. Zachowano katalogowe SKU/opcję/URL. Potwierdź rzeczywistą etykietę i dostawę; nie przypisano osprzętu ani wymagań montażowych na podstawie zamienionego opisu.
Interex Katowice, tel. 602 551 555Wybrany wariant — zawartość do potwierdzenia
- Zawartość dokładnego dostarczonego wykonania do potwierdzenia.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexZamienione opisy wariantów — potwierdź tożsamość | Konflikt tożsamości: wariant sklepu ma SKU 1244-020909 i opis „C25-21 (dopuszczalna praca w strefach zagrożonych wybuchem)”, a dokładna karta OEM przypisuje ten numer do C25-01 BSA, poza strefą Ex. Zachowano katalogowe SKU/opcję/URL. Potwierdź rzeczywistą etykietę i dostawę; nie przypisano osprzętu ani wymagań montażowych na podstawie zamienionego opisu. Źródło doboru: s. 1, 2 | Kontrola PCN i fizycznej dostawy przed doborem Dobierz z Interex |
Konflikt tożsamości: wariant sklepu ma SKU 1244-020909 i opis „C25-21 (dopuszczalna praca w strefach zagrożonych wybuchem)”, a dokładna karta OEM przypisuje ten numer do C25-01 BSA, poza strefą Ex. Zachowano katalogowe SKU/opcję/URL. Potwierdź rzeczywistą etykietę i dostawę; nie przypisano osprzętu ani wymagań montażowych na podstawie zamienionego opisu.
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.

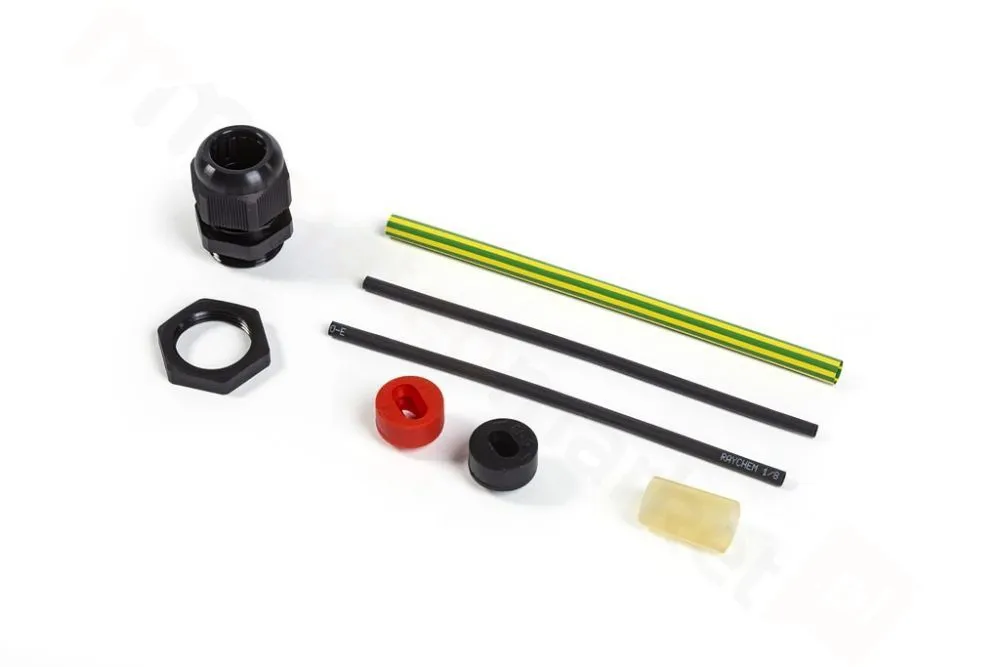

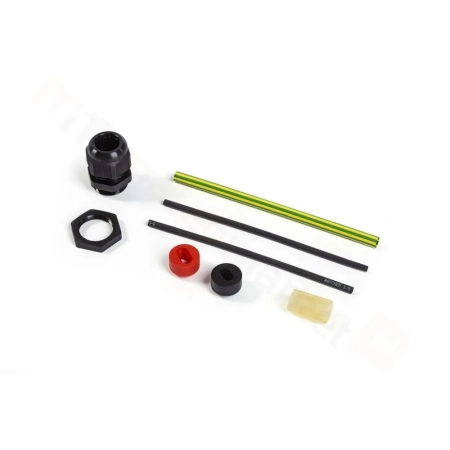

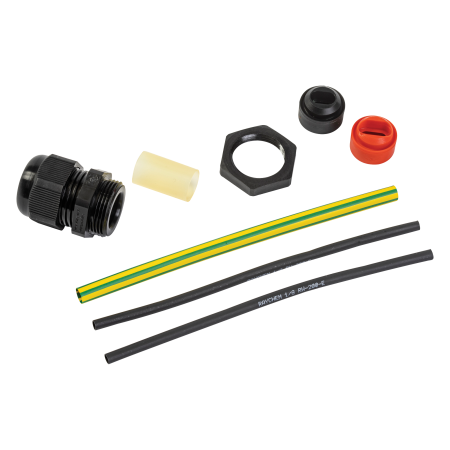

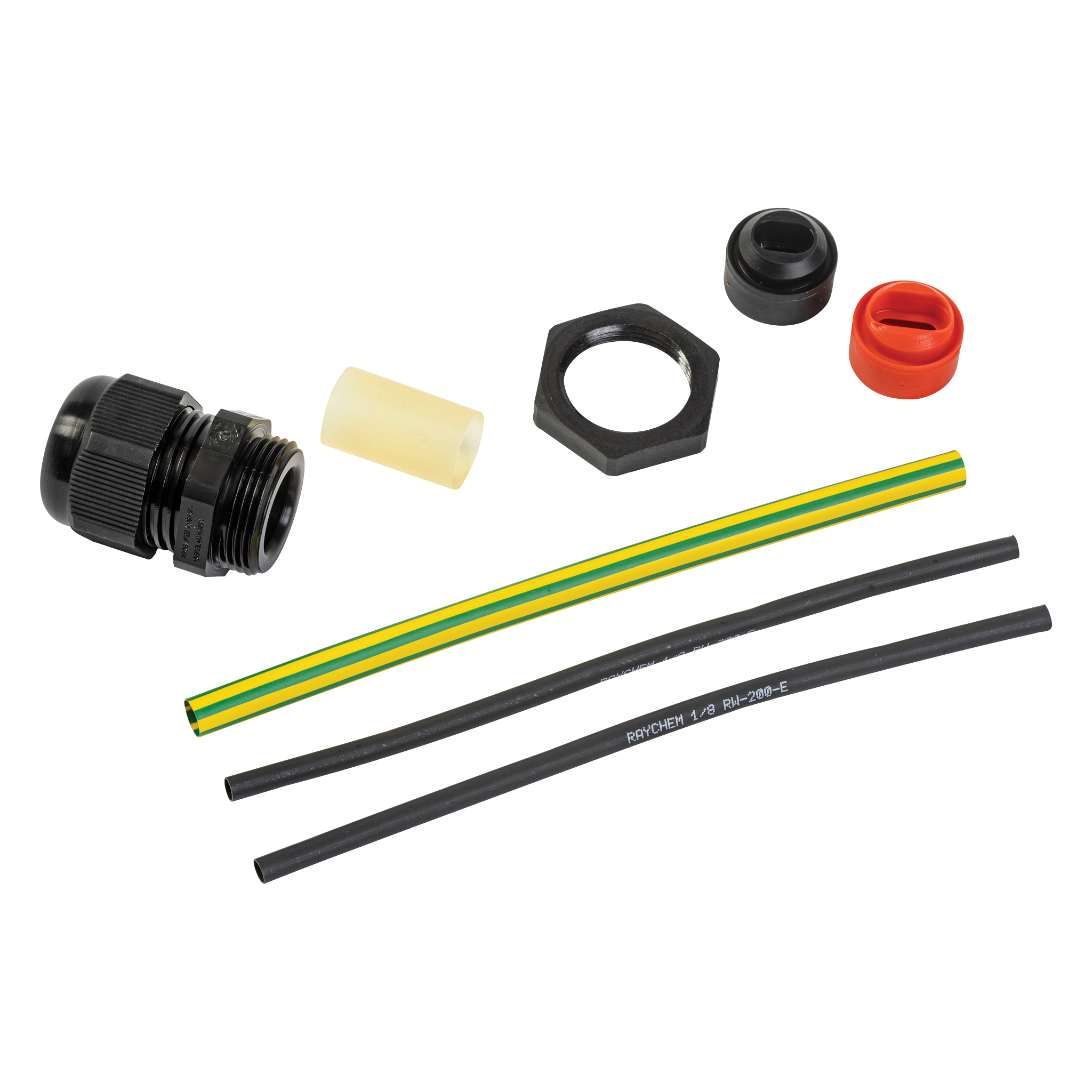

C25 termokurczliwy zestaw przyłączeniowy - Raychem

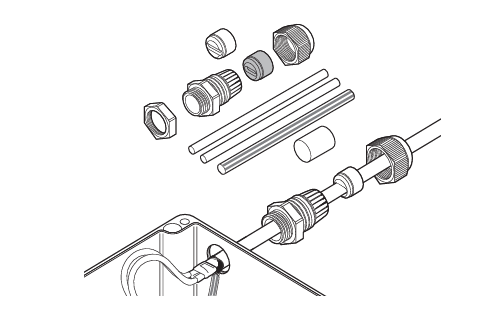

Zestaw przyłączeniowy przeznaczony jest do podłączania przewodów grzejnych Chemelex RAYCHEM do skrzynek przyłączeniowych. Jego zadaniem jest zachowanie ciągłości izolacji elektrycznej żył przewodów grzejnych oraz rdzenia przewodu.
Zastosowanie:
Dopuszczalne typy przewodów grzewczych:
✅BTV
✅QTVR
✅XTV
✅HTV
✅VPL
Dopuszczalne strefy:
✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa).
✅Strefy niezagrożone wybuchem

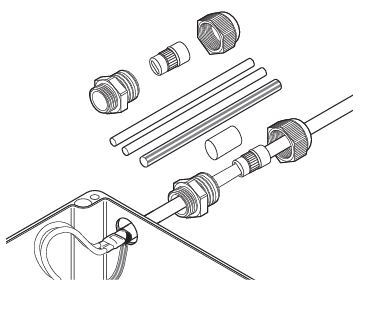

Zestaw ten został zaprojektowany do podłączenia przemysłowych, równoległych przewodów grzejnych Chemelex RAYCHEM do skrzynek przyłączeniowych instalowanych poza strefą zagrożenia wybuchem, zapewniając jednocześnie prawidłową izolację elektryczną żył przewodu grzejnego oraz jego rdzenia.
Zastosowanie:
Dopuszczalne typy przewodów grzewczych:
✅BSA
✅BTV ( w wersji CR)
Dopuszczalne strefy:
✅Strefy niezagrożone wybuchem
Uszczelnienie żył przewodu grzejnego jest zapewnione dzięki koszulkom termokurczliwym Chemelex RAYCHEM. Dwie uszczelki zawarte w zestawie umożliwiają zachowanie optymalnej szczelności przy różnych warunkach zewnętrznych. Dodatkowa przeciwnakrętka jest przeznaczona do montażu dławika w niegwintowanych otworach.
Uszczelnienie rdzenia przewodu grzejnego jest zapewnione przez odpowiednie rurki termokurczliwe. Specjalna uszczelka znajdująca się wewnątrz dławika, będącego elementem zestawu zapewnia optymalny poziom uszczelnienia w różnych warunkach pogodowych.
