Raychem / Chemelex
E-100-L-E — kompletacja montażu
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja montażu osprzętu
E-100-L-E — kompletacja montażu · P000001583
E-100-L-E: maks. 277 V i 150°C temperatury procesu; otoczenie Ex −40 do +40°C. Niższy limit właściwego kabla ma pierwszeństwo. Lampka nie potwierdza ciągłości całego przewodu.
Zawartość dostawy
- Zakończenie, opaska kablowa, preparat Polywater i instrukcja; obejma rury jest zamawiana oddzielnie.
- Moduł świetlny, 2 izolowane łączniki równoległe i uszczelniacz rdzenia w komplecie.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexWłaściwy kabel i warunki pracy | E-100-L-E: maks. 277 V i 150°C temperatury procesu; otoczenie Ex −40 do +40°C. Niższy limit właściwego kabla ma pierwszeństwo. Lampka nie potwierdza ciągłości całego przewodu. Instrukcja 2608 obejmuje BTV, QTVR, XTV(R), HTV i VPL. Obwód zasilający wymaga bezpiecznika zgodnego z wymaganiem producenta dla spodziewanego prądu zwarciowego 1500 A. Zachowaj położenie wejścia przy rurze i wymagania elektrostatyczne. Instrukcja montażu: s. 3, 4, 11, 12 | 1 zakończenie na wolny koniec; wersje z lampką i bez lampki zastępują się Dobierz z Interex |
| WymaganeJedna obejma do stopki | Obejma jest zamawiana oddzielnie. Dobierz do średnicy zewnętrznej rury: PSE-047 20–47 mm, PSE-090 40–90 mm, PSE-280 60–288 mm lub PSE-540 60–540 mm. Zakresu nie wyznacza sama nazwa DN. Obejma mocuje stopkę; nie jest mocowaniem przewodu grzejnego. Źródło doboru: s. 4 | 1 dobrana obejma na stopkę; więcej przy przedłużeniu
|
| Przy tym wariancie instalacjiAdapter przy rurze do DN25 | Na rurze ≤1 cal / DN25 zastosuj adapter JBS-SPA E90515-000 pod właściwą stopką JBS-100, E-100-E lub E-100-L-E. Jedno opakowanie zawiera 5 adapterów. Policz stopki i brakujące adaptery, a następnie opakowania. Adapter nie zastępuje obejmy. Instrukcja montażu: s. 20 | 1 adapter na stopkę; zakup w opakowaniach po 5 szt.
|
| Przy tym wariancie instalacjiPrzedłużenie przy grubej izolacji | Instrukcje JBS-100 i E-100 pokazują przedłużenie JBS-100-STANDOFF P000003408 dla izolacji ≥120 do ≤180 mm. Karta JBS podaje >120 do ≤180 mm, a karta osprzętu >120 do <180 mm. Graniczne 120 i 180 mm potwierdź dla rzeczywistego wykonania. Przedłużenie wymaga dodatkowej obejmy; uwzględnij dodatkowe 150–225 mm długości opaski. Brak aktywnej oferty o kodzie P000003408 w sklepie; zapytaj Interex o dostawę tego elementu. Izolacja grubsza niż 180 mm wymaga osobnego rozwiązania. Instrukcja montażu: s. 20 | według liczby stopek i grubości izolacji Dobierz z Interex |
| WymaganeUszczelnienie przejścia i izolacja | Po montażu i pomiarach załóż suchą izolację oraz płaszcz. Uszczelnij przejście stopki przez płaszcz przed wodą. Fabryczna stopka pełni funkcję przejścia przez izolację; nie dokupuj automatycznie IEK. Dodatkowe uszczelnienia i izolacja zależą od konstrukcji płaszcza. Instrukcja montażu: s. 22 | 1 przejście przez płaszcz Dobierz z Interex |
Każda pozycja ma własną ilość; alternatyw nie zamawiaj automatycznie razem.
Ilości i kompletna instalacja wymagają danych projektu oraz kontroli rzeczywistej dostawy.
Właściwa instrukcja producenta (EN/PL) · wersja RAYCHEM-IM-EU0436-E100L-ML-2608 · dobór dla SKU P000001583
Dane techniczne i opis produktu
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.

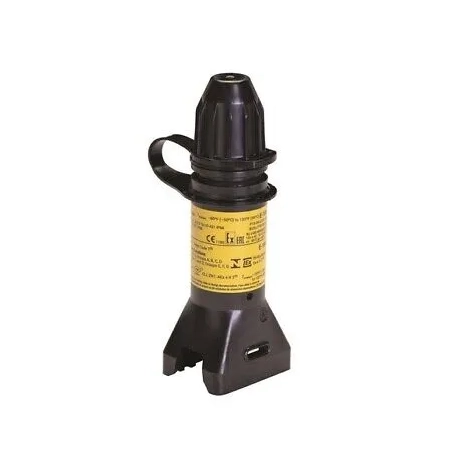

E-100-L-E - Zestaw zakończeniowy do montażu na zimno, nad izolację z diodą kontrolną, ATEX - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Przy akcesoriach Raychem/Chemelex sprawdzamy zgodność z konkretnym przewodem grzejnym, puszką, dławikiem, strefą pracy i instrukcją montażu. Klient sklepu internetowego dostaje realne wsparcie techniczne, a nie przypadkową pozycję z katalogu.
Zastosowanie
E-100-L-E - Zestaw zakończeniowy do montażu na zimno, nad izolację z diodą kontrolną, ATEX
- dobór pod konkretny typ przewodu grzejnego i warunki pracy,
- weryfikacja kompletności zestawu przed zakupem,
- możliwość dostawy, montażu, uruchomienia i serwisu instalacji.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Symbol | E-100-L-E |
| Nr katalogowy | P000001583 |
| EAN | 5017455007077 |
| Jednostka handlowa | szt. |
| Cena bazowa SHE netto 01/2026 | 1019.00 zł |
Dokumenty producenta
FAQ
Czy ten element można dobrać tylko po nazwie?
Nie zawsze. Przy systemach Raychem/Chemelex trzeba potwierdzić typ przewodu, strefę pracy, sposób prowadzenia instalacji, dławiki i wymagane zakończenia.
Czy Interex może wykonać montaż?
Tak. Dobieramy, dostarczamy, montujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego.
Interex Katowice Mariusz Czapnik · Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · zamowienia@interexkatowice.com · Źródło danych: cennik SHE Chemelex/Raychem 01/2026.
