E650C-G · czujnik gruntu z przewodem 20 m i obudową

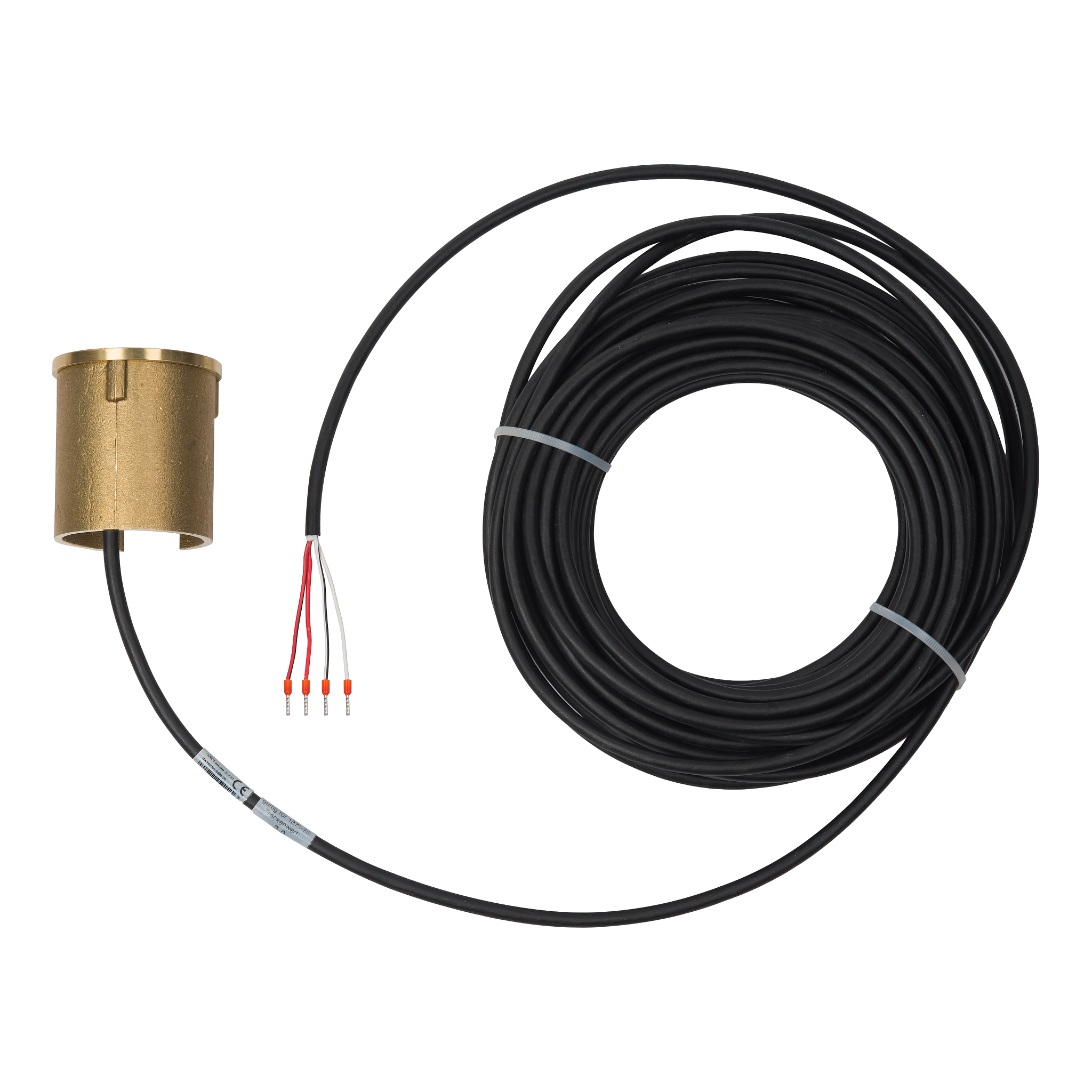

E650C-G, PCN 1244-022794: czujnik NTC i wilgotności z przewodem 20 m, 4 × 0,5 mm². Dostawa zawiera mosiężną tuleję E650C-G-HOUSING z aluminiową pokrywą oraz 3 śruby mocowania czujnika. Nie dokupuj 5319 do pełnej nowej dostawy G. Rysunek BA EU2471 na stronie 2 błędnie opisuje G kodem 022796; właściwy PCN 022794 potwierdzają tabela BA 49, DS 4, BA regulatora 2 i aktualna tabela OEM.

1 G z przewodem 20 m, tuleją, pokrywą i 3 śrubami

Osadź tuleję i zamknij ją pokrywą przed wykonaniem nawierzchni. Po zakończeniu prac usuń pokrywę i przykręć czujnik 3 dostarczonymi śrubami. Przewód prowadź w ochronnej rurze DN20 z tworzywa lub stali, dobranej do obciążenia. Rura jest zamawiana osobno; wlot o średnicy do 20 mm uszczelnij według BA. Miękkie podłoże wymaga stabilnego podparcia, np. betonowego. Czujnika nie narażaj na gorący asfalt >75°C ani zagęszczarkę; wcześniej wykonaj tuleję i zamknięcia.

1 ochronna trasa; rura i podparcie tylko gdy brakuje

Powierzchnia G ma leżeć poziomo także na pochyłości, równo z nawierzchnią lub kilka mm niżej, w ogrzewanym obszarze ze spływem roztopów. Na podjeździe montuj pomiędzy przebiegami. D3 wskazuje min. 5 cm do kabla w tym płytkim montażu. DS określa czujnik Ø68 × 31 mm i tuleję Ø68 × 67 mm; rysunek BA 2 pokazuje wysokość kompletu z pokrywą 72 mm. Wysokości G 72 / housing 31 w OEM HTML nie zgadzają się z tym opisem i nie służą do wiercenia. Nośność G 20 kN według DIN EN 60598-2-12 nie potwierdza obciążenia dowolnej nawierzchni.

1 punkt w monitorowanej nawierzchni; wymiary według właściwego rysunku

E650C-G-HOUSING, PCN 1244-022796, zawiera mosiężną tuleję i aluminiową pokrywę. Nowy G ma je już w dostawie. Zamawiaj oddzielnie wyłącznie do wymiany albo dodatkowego przygotowanego miejsca z projektu. Osobna własna BA zapasowej obudowy nie została potwierdzona; zastosowanie i montaż opisuje pełna własna BA czujnika G.

0 dla nowej pełnej dostawy; 1 zapasowa tylko po potwierdzeniu potrzeby

• E650C-G-HOUSING · zapasowa tuleja i pokrywa · Kod sklepu: 1244-022796

Własna BA dopuszcza łączną długość z fabrycznym przewodem 20 m: 110 m przy 1 mm² albo 130 m przy 1,5 mm². Dodatkowy odcinek może zatem mieć maks. 90 / 110 m. Temperatura G: −30…+75°C; pomiar wilgotności: −20…+30°C. Po odłączeniu elektroniki sprawdź NTC: 2431 Ω przy 20°C albo 5634 Ω przy 0°C. Anomalny wpis 72°C / 109 Ω z tabeli BA 49 nie został użyty ani poprawiony w PDF OEM. Zwilżenie powinno zmienić „– –” na 1…10. BA opisuje kontrolę co 30 min i ponowne załączenie dla przyspieszenia testu; latem sprawdź właściwy górny próg.

Przedłużenie tylko gdy potrzebne; 1 pomiar i test czujnika G

G pracuje wyłącznie z Elexant 650c-Modbus, PCN 1244-022835. Sterownik musi być posiadany albo osobno dobrany. Opcja 3162 z G zawiera już czujnik; nie dodano mapy zakupu tego kompletu do samego G, aby uniknąć dublowania.

1 właściwy sterownik; bez ponownego zakupu G
