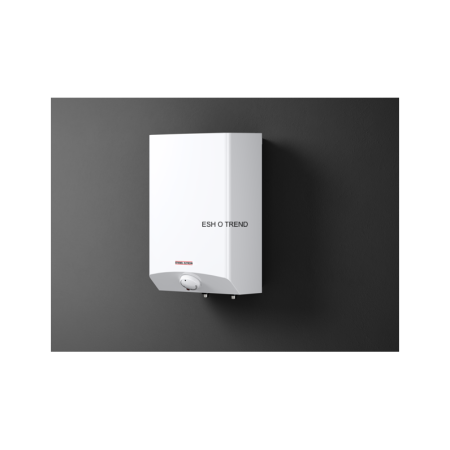

ESH 10 O-N Trend - bezciśnieniowy bojler nadumywalkowy 10 l - Stiebel Eltron

Zbiornika nie wolno poddawać ciśnieniu wodociągu. Wylewka armatury odpowietrza układ; nie wolno jej zamykać, przedłużać wężem ani zastępować regulatorem strumienia przeznaczonym do zwykłej armatury ciśnieniowej. Nie dokładaj grup SVMT/KV/SRT ani zaworu ciśnieniowego do zbiornika. Kapanie wody rozszerzającej się podczas grzania jest normalne.

1 punkt, otwarty układ; bez grupy ciśnieniowej

Do zlewozmywaka można dobrać jedną bezciśnieniową armaturę ścienną MEK-K 205618 do otwartego ogrzewacza nad punktem poboru. Przyłącza G½, rozstaw 100 mm; fabryczne rury, śrubunki, uszczelki, zawór dławiący i wylewkę wykorzystaj zamiast ponownego zakupu. Dla ESH 5/10 l nie wymuszaj przedłużki kurka opisanej w instrukcji tylko dla zasobników≥30 l. Armatur podumywalkowych MEW/MAE/WST/WSN nie przenoś na O-N. Dla innego zastosowania dobierz właściwą armaturę z Interex.

1 bateria, jeśli brak zgodnej istniejącej; nie dokupuj drugiej do+A

• MEK-K - armatura bezciśnieniowa do zlewozmywaka - Stiebel EltronKod sklepu: 205618

O-N ma G½A i rozstaw 100 mm: wykorzystaj rury/śrubunki właściwej armatury ściennej; zgodnie z jej instrukcją dopasuj długość i uszczelnienia. Nie dokupuj adapterów G⅜ przeznaczonych dla U-N. Nie zamieniaj torów wody. Przy dokręcaniu kontruj króciec drugim kluczem; przewody bez zagięć i naprężeń.

2 połączenia zbiornika +zimny dopływ armatury; brakujące materiały po pomiarze

Standardowa dopuszczalna długość rur łączących armaturę i urządzenie wynosi 1 m. Jeśli trasa jest dłuższa, instrukcja wymaga nasadzanego napowietrzacza do rur w przewodzie przelewowym. Taką trasę i napowietrzacz dobiera Interex do schematu; nie identyfikujemy go z zaworem bezpieczeństwa i nie podajemy fikcyjnego SKU. Wylotu armatury nie przedłużaj wężem.

Tylko przy trasie>1 m: dobór napowietrzacza i rur do projektu

Zmierz przepływ na całkowicie otwartej ciepłej wodzie: limit ESH 10 to 10 l/min, czyli 2 l w 12 s. Jeżeli armatura ma niższy limit, stosuj niższy. Dławik lub zawór dławiący jest elementem właściwej armatury; reguluj zgodnie z jej instrukcją i nie dokupuj go automatycznie ponownie. Zbyt wysoki przepływ może wytworzyć ciśnienie w zbiorniku otwartym.

Pomiar i nastawa; bez automatycznego drugiego dławika

Pionowonad punktem poboru, przyłącza w dół, bez mrozu, blisko poboru i z dostępem do konserwacji. Wymiarywys.×szer.×gł.506×296×276 mm; rozstaw otworów 200 mm. Masa pusta 5 kg, po napełnieniu około 15 kg plus armatura. Uchwyt jest fabryczny, kołki i śruby dobierz do ściany.

1 fabryczny uchwyt; kołki i śruby osobno do podłoża

Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Fabryczny kabel z wtyczką do dostępnego gniazda z przewodem ochronnym albo właściwe przyłącze stałe. Przy stałym podłączeniu rozłączenie wszystkich biegunów ze szczeliną≥3 mm. Nie podłączaj przez programator czasowy: instrukcja wskazuje niezamierzony reset ogranicznika temperatury. Przekrój i ochronę obwodu dobiera się do warunków, bez wymyślania B 16/30 mA.

1 właściwy obwód; bez ponownego zakupu kabla

Najpierw przepłucz dopływ, napełnij i odpowietrz urządzenie przez ciepły pobór, sprawdź szczelność i dopuszczalny przepływ; potem podłącz napięcie. Temperaturę ogranicza fabrycznymechanizm pod pokrętłem. Użyj niższego limitu, gdy wymaga go armatura lub sposób użytkowania. Nie kupuj zewnętrznego sterownika do podstawowego działania.

Uruchomienie i regulacja; ograniczenie jest fabryczne

Czyść właściwy regulator strumienia i w razie potrzeby odkamieniaj grzałkę zgodnie z instrukcją; powierzchni zbiornika PP nie czyść środkiem do usuwania kamienia. Nie przypisuj ESH funkcji Antidrip ze SNU 5. Nie dodawaj anody ani grupy ciśnieniowej do nowej instalacji. Thermo Stop opisano wyłącznie dla ESH 10 U-N Trend; nie przenoś go na wersję O lub 5 l.

Serwis według stanu; bez stałego zakupu części
