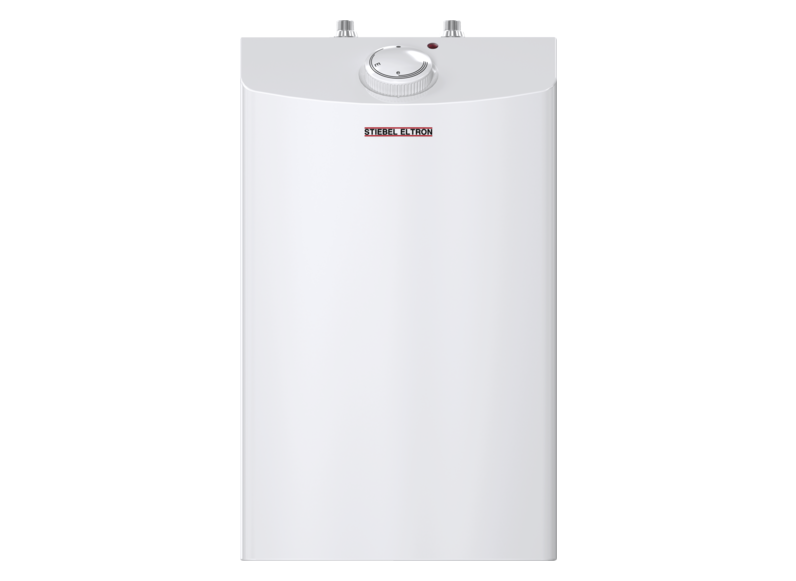

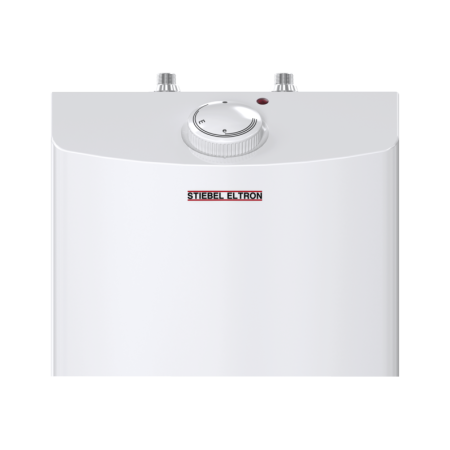

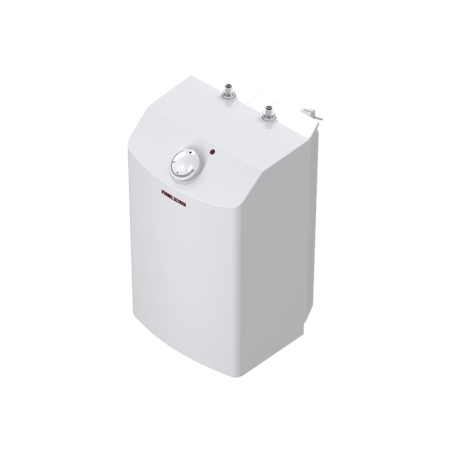

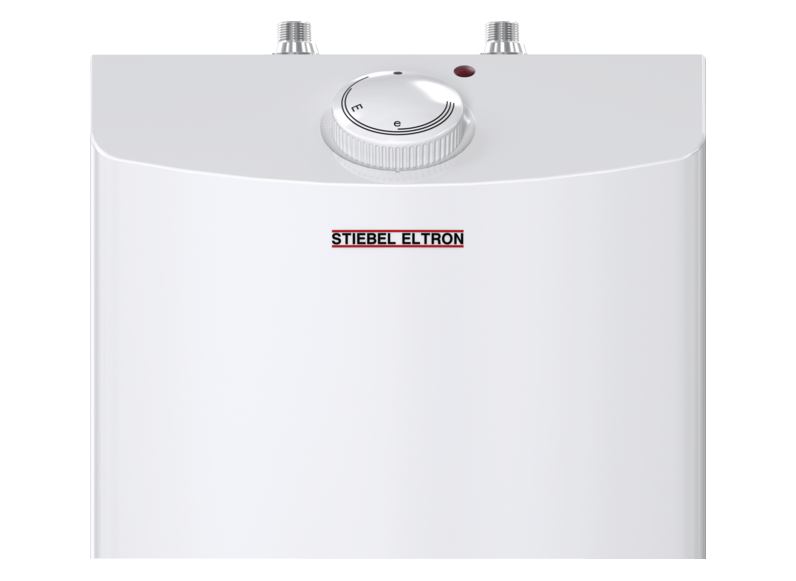

ESH 10 U-N Trend - bezciśnieniowy bojler podumywalkowy 10 l - Stiebel Eltron
ESH 10 U-N Trend /201391 · 10 l · otwarty, 1 punkt · pod punktem poboru · 506×296×276 mm · 230 V/2 kW/10 A · wybierz 1 armaturę
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji małego ogrzewacza ESH
STIEBEL ELTRON ESH 10 U-N Trend · 201391
ESH 10 U-N Trend / 201391: 10 l, układ otwarty bezciśnieniowy (zbiornik 0 bar), jeden punkt; wyłącznie pod punktem poboru, przyłącza do góry, G⅜A, maks. przepływ 10 l/min. Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Wybierz jedną zgodną armaturę bezciśnieniową albo wykorzystaj sprawną istniejącą.
W komplecie z urządzeniem
- Fabryczny uchwyt ścienny i przewód zasilający z wtyczką; śruby i kołki dobierane do podłoża.
- Szablon montażowy według zakresu dostawy instrukcji wersji 10 l.
- Bateria nie jest dostawą samego ogrzewacza; wybierz tylko jedną właściwą armaturę.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeJeden punkt i otwarty wylot | Zbiornika nie wolno poddawać ciśnieniu wodociągu. Wylewka armatury odpowietrza układ; nie wolno jej zamykać, przedłużać wężem ani zastępować regulatorem strumienia przeznaczonym do zwykłej armatury ciśnieniowej. Nie dokładaj grup SVMT/KV/SRT ani zaworu ciśnieniowego do zbiornika. Kapanie wody rozszerzającej się podczas grzania jest normalne. Instrukcja urządzenia: s. 55, 56, 57, 58, 59, 60 | 1 punkt, otwarty układ; bez grupy ciśnieniowej Dobierz z Interex |
| WymaganeWybierz jedną armaturę podumywalkową | Umywalka: MEW 232612, WST-W 205614 lub MAE-W 205622. Zlewozmywak: WUT-K 205615, MAE-K 205616 albo MAE-B 208118. Są to armatury otwarte z 3 przyłączami dla zbiornika pod punktem poboru. Dobierz odpowiedni otwór i zasięg wylewki; dla MEW rysunekØ33,5 mm, dla WST/WUT/MAE tabela 35 mm. Węże, dławik, uszczelnienia i mocowania należą do wybranej baterii. WUT-K dotyczy zlewozmywaka mimo błędnej istniejącej nazwy sklepowej. Instrukcja urządzenia: s. 58, 59, 60 | 1 wybrana bateria, jeśli zgodna istniejąca nie pozostaje
|
| Przy tym wariancie instalacjiAlternatywa sensorowa WSN 10 albo WSN 20 | Wyłącznie otwarta armatura do umywalki: WSN 10238821 albo WSN 20238822. Maks.5 l/min, min.1 bar, maks.80°C; ogranicz temperaturę ESH do≤80°C. Nawet z ESH 10 stosuj niższy limit baterii 5 l/min. WSN 10 ma zasilacz 230 V, WSN 20 fabryczną baterię CR-P2 6 V. W dostawie 3 węże, sitko z uszczelką, 2 uszczelki i złączka G⅜. Nie wybieraj WSH, który ma konstrukcję ciśnieniową. Instrukcja urządzenia: s. 58, 59, 60, 65 | 1 alternatywna bateria; bez drugiego zasilacza, baterii startowej lub węży
|
| WymaganePołączenia zimnej i ciepłej wody | U-N ma G⅜A: przewód zimnego zasilania armatury do istniejącego zaworu kątowego, niebieskie połączenie do prawego króćca zbiornika, czerwone do lewego. Trzy węże i właściwe uszczelnienia pochodzą z wybranej armatury; dobierz tylko brakujący zawór dopływu i miejscowe adaptery. Nie zamieniaj torów wody. Przy dokręcaniu kontruj króciec drugim kluczem; przewody bez zagięć i naprężeń. Instrukcja urządzenia: s. 60, 63, 65 | 2 połączenia zbiornika +zimny dopływ armatury; brakujące materiały po pomiarze Dobierz z Interex |
| Przy tym wariancie instalacjiDłuższe połączenie z armaturą i napowietrzacz | Standardowa dopuszczalna długość rur łączących armaturę i urządzenie wynosi 1 m. Jeśli trasa jest dłuższa, instrukcja wymaga nasadzanego napowietrzacza do rur w przewodzie przelewowym. Taką trasę i napowietrzacz dobiera Interex do schematu; nie identyfikujemy go z zaworem bezpieczeństwa i nie podajemy fikcyjnego SKU. Wylotu armatury nie przedłużaj wężem. Instrukcja urządzenia: s. 56, 57, 59 | Tylko przy trasie>1 m: dobór napowietrzacza i rur do projektu Dobierz z Interex |
| WymaganeRegulacja przepływu i dławik | Zmierz przepływ na całkowicie otwartej ciepłej wodzie: limit ESH 10 to 10 l/min, czyli 2 l w 12 s. Jeżeli armatura ma niższy limit, stosuj niższy. Dławik lub zawór dławiący jest elementem właściwej armatury; reguluj zgodnie z jej instrukcją i nie dokupuj go automatycznie ponownie. Zbyt wysoki przepływ może wytworzyć ciśnienie w zbiorniku otwartym. Instrukcja urządzenia: s. 60, 65 | Pomiar i nastawa; bez automatycznego drugiego dławika Dobierz z Interex |
| WymaganeMocowanie i miejsce serwisowe | Pionowopod punktem poboru, przyłącza do góry, bez mrozu, blisko poboru i z dostępem do konserwacji. Wymiarywys.×szer.×gł.506×296×276 mm; rozstaw otworów 200 mm. Masa pusta 5 kg, po napełnieniu około 15 kg plus armatura. Uchwyt jest fabryczny, kołki i śruby dobierz do ściany. Instrukcja urządzenia: s. 58, 59, 63, 65 | 1 fabryczny uchwyt; kołki i śruby osobno do podłoża Dobierz z Interex |
| WymaganeZasilanie 230 V z PE — bez programatora | Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Fabryczny kabel z wtyczką do dostępnego gniazda z przewodem ochronnym albo właściwe przyłącze stałe. Przy stałym podłączeniu rozłączenie wszystkich biegunów ze szczeliną≥3 mm. Nie podłączaj przez programator czasowy: instrukcja wskazuje niezamierzony reset ogranicznika temperatury. Przekrój i ochronę obwodu dobiera się do warunków, bez wymyślania B 16/30 mA. Instrukcja urządzenia: s. 55, 57, 60, 63, 65 | 1 właściwy obwód; bez ponownego zakupu kabla Dobierz z Interex |
| WymaganeUruchomienie i ograniczenie temperatury | Najpierw przepłucz dopływ, napełnij i odpowietrz urządzenie przez ciepły pobór, sprawdź szczelność i dopuszczalny przepływ; potem podłącz napięcie. Temperaturę ogranicza fabrycznymechanizm pod pokrętłem. Użyj niższego limitu, gdy wymaga go armatura lub sposób użytkowania. Nie kupuj zewnętrznego sterownika do podstawowego działania. Instrukcja urządzenia: s. 55, 60, 61, 65 | Uruchomienie i regulacja; ograniczenie jest fabryczne Dobierz z Interex |
| Serwis / wymianaKamień, drożna wylewka i części serwisowe | Czyść właściwy regulator strumienia i w razie potrzeby odkamieniaj grzałkę zgodnie z instrukcją; powierzchni zbiornika PP nie czyść środkiem do usuwania kamienia. Nie przypisuj ESH funkcji Antidrip ze SNU 5. Nie dodawaj anody ani grupy ciśnieniowej do nowej instalacji. Thermo Stop opisano wyłącznie dla ESH 10 U-N Trend; nie przenoś go na wersję O lub 5 l. Instrukcja urządzenia: s. 57, 58, 62, 65 | Serwis według stanu; bez stałego zakupu części Dobierz z Interex |
Strony podane w źródłach oznaczają strony pliku PDF. Osprzęt zgodnej istniejącej instalacji oraz dostarczony w zestawie wykorzystaj bez ponownego zakupu.
Dodatkowe ilości zaczynają się od zera. Armatury i sposoby zabezpieczenia są alternatywami, zależnymi od instalacji.
Instrukcja montażu producenta (PL) · wersja A337330-46670-0026 · dobór dla SKU 201391
Dobór i dokumentacja
ESH 10 U-N Trend / 201391: 10 l, układ otwarty bezciśnieniowy (zbiornik 0 bar), jeden punkt; wyłącznie pod punktem poboru, przyłącza do góry, G⅜A, maks. przepływ 10 l/min. Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Wybierz jedną zgodną armaturę bezciśnieniową albo wykorzystaj sprawną istniejącą.
Oryginalna karta: ESH 10 U-N Trend - bezciśnieniowy bojler podumywalkowy 10 l - Stiebel Eltron — dane i formularz zakupu
ESH 10 U-N Trend - bezciśnieniowy bojler podumywalkowy 10 l - Stiebel Eltron
Dostępność: Na zamówienie
Czas wysyłki: 14 dni
Koszt wysyłki: od 52,00 zł
Numer katalogowy: 201391
Kod EAN: 4017212013915
Stan produktu: Nowy
Gwarancja: Karta Gwarancyjna
Kod producenta: 201391
Głębokość: 276 mm
Wysokość: 506 mm
EAN (GTIN): 4017212013915
Szerokość: 296 mm
Sposób montażu: pod umywalką
Pojemność: 10 l
Klasa energetyczna: A
Moc ogrzewacza wody: 2 kW
Gwarancja na usługę montażu Interex Katowice: 5 lat
Gwarancja producenta: Karta gwarancyjna
Dostęp do części zamiennych: minimum 10 letni okres dostępu do części zamiennych
Bezpieczeństwo i spokój dzięki doświadczeniu Interex Katowice
Wsparcie techniczne na każdym etapie: dobór, dostawa, montaż, uruchomienie i serwis ogrzewaczy wody oraz zasobników c.w.u.
Zagadnienia techniczne: Mariusz Czapnik, tel. 602 551 555.
Bezpieczeństwo i spokój dzięki doświadczeniu Interex Katowice
Wsparcie techniczne na każdym etapie: dobór, dostawa, montaż, uruchomienie i serwis ogrzewaczy wody oraz zasobników c.w.u.
Zagadnienia techniczne: Mariusz Czapnik, tel. 602 551 555.
- Opis produktu
Uwaga montażowa: ogrzewacz bezciśnieniowy
Do wersji bezciśnieniowych ESH / SNU nie dobiera się grup bezpieczeństwa KV 30, KV 40, SRT 2 ani SVMT tak jak do zamkniętego zasobnika ciśnieniowego. Wymagana jest armatura bezciśnieniowa / przelewowa zgodna z instrukcją urządzenia. Nie wolno zamykać wylotu ciepłej wody ani blokować drogi wypływu.
ESH 10 U-N Trend - bezciśnieniowy bojler podumywalkowy 10 l - Stiebel Eltron
Pojemnościowy ogrzewacz wody bezciśnieniowy do montażu pod umywalką.
| Pojemność | 10 l |
|---|---|
| Moc | 2 kW |
| Montaż | pod umywalką |
| Klasa efektywności energetycznej | A |
| Kod katalogowy | 201391 |
| EAN | 4017212013915 |
| Grupa rabatowa | FC |
Uwaga techniczna: Urządzenie bezciśnieniowe - tylko do montażu z baterią bezciśnieniową.
Cena ustawiona według cennika Stiebel Eltron PL 2026.07. Realizacja produktu: na zamówienie. Przed zakupem możemy potwierdzić dobór urządzenia do konkretnego punktu poboru lub zasobnika.
Interex Katowice: dobór, dostawa, montaż, uruchomienie i serwis ogrzewaczy wody oraz zasobników c.w.u. Kontakt techniczny: 602 551 555.
Zakres nastawy temperatury [°C]: 35–85 °C
Pozycja montażu: Undersink
Pojemność nominalna CWU [l]: 10 l
Masa bez wody [kg]: 5 kg
Konstrukcja hydrauliczna: non-pressurised
Stopień ochrony IP: IP24 D
