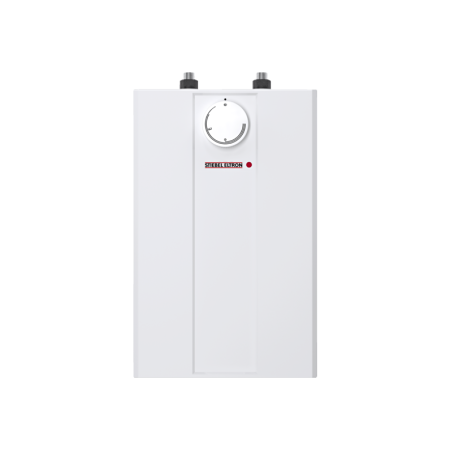

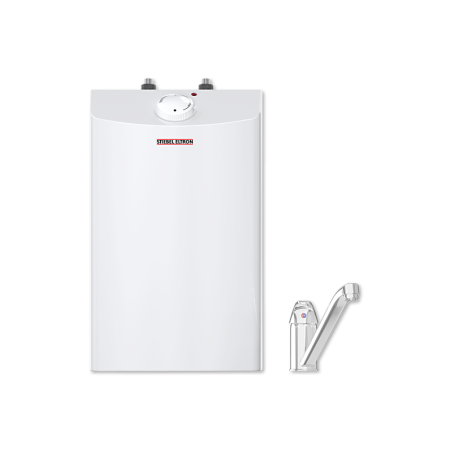

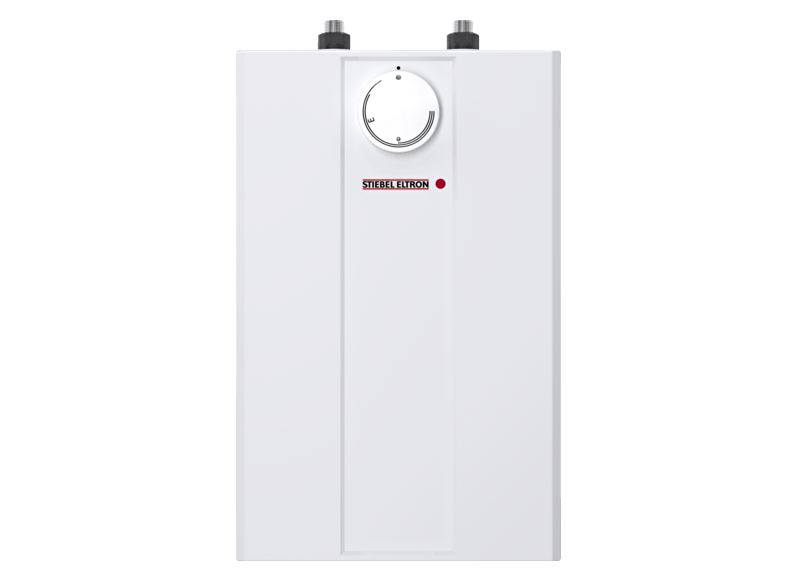

ESH 5 U-N Trend - bezciśnieniowy bojler podumywalkowy 5 l - Stiebel Eltron
ESH 5 U-N Trend /201386 · 5 l · otwarty, 1 punkt · pod punktem poboru · 415×252×233 mm · 230 V/2 kW/10 A · wybierz 1 armaturę
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji małego ogrzewacza ESH
STIEBEL ELTRON ESH 5 U-N Trend · 201386
ESH 5 U-N Trend / 201386: 5 l, układ otwarty bezciśnieniowy (zbiornik 0 bar), jeden punkt; wyłącznie pod punktem poboru, przyłącza do góry, G⅜A, maks. przepływ 5 l/min. Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Wybierz jedną zgodną armaturę bezciśnieniową albo wykorzystaj sprawną istniejącą.
W komplecie z urządzeniem
- Fabryczny uchwyt ścienny i przewód zasilający z wtyczką; śruby i kołki dobierane do podłoża.
- Bateria nie jest dostawą samego ogrzewacza; wybierz tylko jedną właściwą armaturę.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeJeden punkt i otwarty wylot | Zbiornika nie wolno poddawać ciśnieniu wodociągu. Wylewka armatury odpowietrza układ; nie wolno jej zamykać, przedłużać wężem ani zastępować regulatorem strumienia przeznaczonym do zwykłej armatury ciśnieniowej. Nie dokładaj grup SVMT/KV/SRT ani zaworu ciśnieniowego do zbiornika. Kapanie wody rozszerzającej się podczas grzania jest normalne. Instrukcja urządzenia: s. 55, 56, 57, 58, 59, 60 | 1 punkt, otwarty układ; bez grupy ciśnieniowej Dobierz z Interex |
| WymaganeWybierz jedną armaturę podumywalkową | Umywalka: MEW 232612, WST-W 205614 lub MAE-W 205622. Zlewozmywak: WUT-K 205615, MAE-K 205616 albo MAE-B 208118. Są to armatury otwarte z 3 przyłączami dla zbiornika pod punktem poboru. Dobierz odpowiedni otwór i zasięg wylewki; dla MEW rysunekØ33,5 mm, dla WST/WUT/MAE tabela 35 mm. Węże, dławik, uszczelnienia i mocowania należą do wybranej baterii. WUT-K dotyczy zlewozmywaka mimo błędnej istniejącej nazwy sklepowej. Instrukcja urządzenia: s. 58, 59, 60 | 1 wybrana bateria, jeśli zgodna istniejąca nie pozostaje
|
| Przy tym wariancie instalacjiAlternatywa sensorowa WSN 10 albo WSN 20 | Wyłącznie otwarta armatura do umywalki: WSN 10238821 albo WSN 20238822. Maks.5 l/min, min.1 bar, maks.80°C; ogranicz temperaturę ESH do≤80°C. Nawet z ESH 10 stosuj niższy limit baterii 5 l/min. WSN 10 ma zasilacz 230 V, WSN 20 fabryczną baterię CR-P2 6 V. W dostawie 3 węże, sitko z uszczelką, 2 uszczelki i złączka G⅜. Nie wybieraj WSH, który ma konstrukcję ciśnieniową. Instrukcja urządzenia: s. 58, 59, 60, 64 | 1 alternatywna bateria; bez drugiego zasilacza, baterii startowej lub węży
|
| WymaganePołączenia zimnej i ciepłej wody | U-N ma G⅜A: przewód zimnego zasilania armatury do istniejącego zaworu kątowego, niebieskie połączenie do prawego króćca zbiornika, czerwone do lewego. Trzy węże i właściwe uszczelnienia pochodzą z wybranej armatury; dobierz tylko brakujący zawór dopływu i miejscowe adaptery. Nie zamieniaj torów wody. Przy dokręcaniu kontruj króciec drugim kluczem; przewody bez zagięć i naprężeń. Instrukcja urządzenia: s. 60, 62, 63, 64 | 2 połączenia zbiornika +zimny dopływ armatury; brakujące materiały po pomiarze Dobierz z Interex |
| Przy tym wariancie instalacjiDłuższe połączenie z armaturą i napowietrzacz | Standardowa dopuszczalna długość rur łączących armaturę i urządzenie wynosi 1 m. Jeśli trasa jest dłuższa, instrukcja wymaga nasadzanego napowietrzacza do rur w przewodzie przelewowym. Taką trasę i napowietrzacz dobiera Interex do schematu; nie identyfikujemy go z zaworem bezpieczeństwa i nie podajemy fikcyjnego SKU. Wylotu armatury nie przedłużaj wężem. Instrukcja urządzenia: s. 56, 57, 59 | Tylko przy trasie>1 m: dobór napowietrzacza i rur do projektu Dobierz z Interex |
| WymaganeRegulacja przepływu i dławik | Zmierz przepływ na całkowicie otwartej ciepłej wodzie: limit ESH 5 to 5 l/min, czyli 1 l w 12 s. Jeżeli armatura ma niższy limit, stosuj niższy. Dławik lub zawór dławiący jest elementem właściwej armatury; reguluj zgodnie z jej instrukcją i nie dokupuj go automatycznie ponownie. Zbyt wysoki przepływ może wytworzyć ciśnienie w zbiorniku otwartym. Instrukcja urządzenia: s. 60, 64 | Pomiar i nastawa; bez automatycznego drugiego dławika Dobierz z Interex |
| WymaganeMocowanie i miejsce serwisowe | Pionowopod punktem poboru, przyłącza do góry, bez mrozu, blisko poboru i z dostępem do konserwacji. Wymiarywys.×szer.×gł.415×252×233 mm; rozstaw otworów 140 mm. Masa pusta 3,1 kg, po napełnieniu około 8,1 kg plus armatura. Uchwyt jest fabryczny, kołki i śruby dobierz do ściany. Instrukcja urządzenia: s. 58, 59, 62, 63, 64 | 1 fabryczny uchwyt; kołki i śruby osobno do podłoża Dobierz z Interex |
| WymaganeZasilanie 230 V z PE — bez programatora | Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Fabryczny kabel z wtyczką do dostępnego gniazda z przewodem ochronnym albo właściwe przyłącze stałe. Przy stałym podłączeniu rozłączenie wszystkich biegunów ze szczeliną≥3 mm. Nie podłączaj przez programator czasowy: instrukcja wskazuje niezamierzony reset ogranicznika temperatury. Przekrój i ochronę obwodu dobiera się do warunków, bez wymyślania B 16/30 mA. Instrukcja urządzenia: s. 55, 57, 60, 63, 64 | 1 właściwy obwód; bez ponownego zakupu kabla Dobierz z Interex |
| WymaganeUruchomienie i ograniczenie temperatury | Najpierw przepłucz dopływ, napełnij i odpowietrz urządzenie przez ciepły pobór, sprawdź szczelność i dopuszczalny przepływ; potem podłącz napięcie. Temperaturę ogranicza fabrycznypierścień pod pokrętłem. Użyj niższego limitu, gdy wymaga go armatura lub sposób użytkowania. Nie kupuj zewnętrznego sterownika do podstawowego działania. Instrukcja urządzenia: s. 55, 60, 61, 64 | Uruchomienie i regulacja; ograniczenie jest fabryczne Dobierz z Interex |
| Serwis / wymianaKamień, drożna wylewka i części serwisowe | Czyść właściwy regulator strumienia i w razie potrzeby odkamieniaj grzałkę zgodnie z instrukcją; powierzchni zbiornika PP nie czyść środkiem do usuwania kamienia. Nie przypisuj ESH funkcji Antidrip ze SNU 5. Nie dodawaj anody ani grupy ciśnieniowej do nowej instalacji. W instrukcji ESH 5 nie potwierdzono funkcji Thermo Stop. Instrukcja urządzenia: s. 57, 58, 62, 64 | Serwis według stanu; bez stałego zakupu części Dobierz z Interex |
Strony podane w źródłach oznaczają strony pliku PDF. Osprzęt zgodnej istniejącej instalacji oraz dostarczony w zestawie wykorzystaj bez ponownego zakupu.
Dodatkowe ilości zaczynają się od zera. Armatury i sposoby zabezpieczenia są alternatywami, zależnymi od instalacji.
Instrukcja montażu producenta (PL) · wersja A337328-46507-9954 · dobór dla SKU 201386
Dobór i dokumentacja
ESH 5 U-N Trend / 201386: 5 l, układ otwarty bezciśnieniowy (zbiornik 0 bar), jeden punkt; wyłącznie pod punktem poboru, przyłącza do góry, G⅜A, maks. przepływ 5 l/min. Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Wybierz jedną zgodną armaturę bezciśnieniową albo wykorzystaj sprawną istniejącą.
Oryginalna karta: ESH 5 U-N Trend - bezciśnieniowy bojler podumywalkowy 5 l - Stiebel Eltron — dane i formularz zakupu
ESH 5 U-N Trend - bezciśnieniowy bojler podumywalkowy 5 l - Stiebel Eltron
Dostępność: Na zamówienie
Czas wysyłki: 14 dni
Koszt wysyłki: od 52,00 zł
Numer katalogowy: 201386
Kod EAN: 4017212013861
Stan produktu: Nowy
Gwarancja: Karta Gwarancyjna
Kod producenta: 201386
Głębokość: 233 mm
Wysokość: 415 mm
EAN (GTIN): 4017212013861
Szerokość: 252 mm
Sposób montażu: pod umywalką
Pojemność: 5 l
Klasa energetyczna: A
Moc ogrzewacza wody: 2 kW
Gwarancja na usługę montażu Interex Katowice: 5 lat
Gwarancja producenta: Karta gwarancyjna
Dostęp do części zamiennych: minimum 10 letni okres dostępu do części zamiennych
Bezpieczeństwo i spokój dzięki doświadczeniu Interex Katowice
Wsparcie techniczne na każdym etapie: dobór, dostawa, montaż, uruchomienie i serwis ogrzewaczy wody oraz zasobników c.w.u.
Zagadnienia techniczne: Mariusz Czapnik, tel. 602 551 555.
Bezpieczeństwo i spokój dzięki doświadczeniu Interex Katowice
Wsparcie techniczne na każdym etapie: dobór, dostawa, montaż, uruchomienie i serwis ogrzewaczy wody oraz zasobników c.w.u.
Zagadnienia techniczne: Mariusz Czapnik, tel. 602 551 555.
- Opis produktu
Uwaga montażowa: ogrzewacz bezciśnieniowy
Do wersji bezciśnieniowych ESH / SNU nie dobiera się grup bezpieczeństwa KV 30, KV 40, SRT 2 ani SVMT tak jak do zamkniętego zasobnika ciśnieniowego. Wymagana jest armatura bezciśnieniowa / przelewowa zgodna z instrukcją urządzenia. Nie wolno zamykać wylotu ciepłej wody ani blokować drogi wypływu.
ESH 5 U-N Trend - bezciśnieniowy bojler podumywalkowy 5 l - Stiebel Eltron
Pojemnościowy ogrzewacz wody bezciśnieniowy do montażu pod umywalką.
| Pojemność | 5 l |
|---|---|
| Moc | 2 kW |
| Montaż | pod umywalką |
| Klasa efektywności energetycznej | A |
| Kod katalogowy | 201386 |
| EAN | 4017212013861 |
| Grupa rabatowa | FC |
Uwaga techniczna: Urządzenie bezciśnieniowe - tylko do montażu z baterią bezciśnieniową.
Cena ustawiona według cennika Stiebel Eltron PL 2026.07. Realizacja produktu: na zamówienie. Przed zakupem możemy potwierdzić dobór urządzenia do konkretnego punktu poboru lub zasobnika.
Interex Katowice: dobór, dostawa, montaż, uruchomienie i serwis ogrzewaczy wody oraz zasobników c.w.u. Kontakt techniczny: 602 551 555.
Zakres nastawy temperatury [°C]: 35–85 °C
Pozycja montażu: Undersink
Pojemność nominalna CWU [l]: 5 l
Masa bez wody [kg]: 3.1 kg
Konstrukcja hydrauliczna: non-pressurised
Stopień ochrony IP: IP24 D
