Raychem / Chemelex
GL-38-M25-METAL · kabel zbrojony, wykonanie EP
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu osprzętu
GL-38-M25-METAL · kabel zbrojony, wykonanie EP · 056622-000
GL-38-M25-METAL 056622-000: mosiądz niklowany, gwint M25, kabel zbrojony: powłoka zewnętrzna Ø13,5–21 mm i wewnętrzna Ø10–15,5 mm. Potwierdzone powiązania dotyczą EU JBS/JBM/JBU w wykonaniu EP i L-EP z płytką PE; opis 8–17 mm w nazwie handlowej nie wyznacza doboru. Nie potwierdzono własnej instrukcji montażu tego dokładnego podzespołu. Dane katalogowe i instrukcja urządzenia współpracującego nie zastępują tej instrukcji.
Nie potwierdzono własnej instrukcji montażu tego dokładnego podzespołu. Dane katalogowe i instrukcja urządzenia współpracującego nie zastępują tej instrukcji.
Interex Katowice · tel. 602 551 555Nie potwierdzono własnych momentów, sposobu przygotowania pancerza i szczegółowego BOM dokładnej dostawy.
Interex Katowice · tel. 602 551 555Potwierdzone wyposażenie katalogowe
- 1 dławik GL-38-M25-METAL; OEM wskazuje dołączoną przeciwnakrętkę. Uszczelka silikonowa jest cechą dławika. Pozostały szczegółowy BOM własnej dostawy wymaga instrukcji.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexWłaściwy kabel, kod i wyposażenie | GL-38-M25-METAL 056622-000: mosiądz niklowany, gwint M25, kabel zbrojony: powłoka zewnętrzna Ø13,5–21 mm i wewnętrzna Ø10–15,5 mm. Potwierdzone powiązania dotyczą EU JBS/JBM/JBU w wykonaniu EP i L-EP z płytką PE; opis 8–17 mm w nazwie handlowej nie wyznacza doboru. Aktualna tabela OEM dla tego kodu wskazuje IP66, zakres temperatury podzespołu −60…+140°C i dołączoną przeciwnakrętkę. Nie kupuj jej ponownie automatycznie; te dane nie zwiększają limitów skrzynki ani kompletnego połączenia. Źródło doboru: s. 7 | 1 dławik na zatwierdzony przepust zasilania; sprawdź dołączoną przeciwnakrętkę Dobierz z Interex |
| Potwierdź z InterexEP i ciągłość ochronna | W skrzynce z tworzywa wybierz wyłącznie potwierdzone wykonanie JBS/JBM/JBU EP lub L-EP z wewnętrzną płytką uziemiającą i wymaganym połączeniem PE. Instrukcje JBS i JBM wymagają połączenia płytki z uziemieniem. Brak powiązań katalogowych do E/L-E, D-E, A lub PI. Ogólna wzmianka DS o metalowej obudowie nie stanowi zatwierdzenia każdej obudowy w sklepie. Źródło doboru: s. 7 | 1 kontrola wykonania EP i toru PE Dobierz z Interex |
| Potwierdź z InterexWarunki Ex i odporność przewodu | Instrukcje wymagają metalowego dławika Ex oraz przewodu zasilającego o ciągłej odporności co najmniej 90°C przy temperaturze otoczenia >40°C albo przy napięciu >254 V AC i BTV/QTVR/XTV(R)/KTV/HTV. Sam dławik nie potwierdza dopuszczenia kompletnego zestawu; wersje z lampką mają własne ograniczenia napięcia i temperatury. Źródło doboru: s. 6, 7 | 1 sprawdzenie kompletnego zestawu Dobierz z Interex |
| Potwierdź z InterexJBU-EP — odrębne przyłącze kabla grzejnego | GL-38 uszczelnia kabel zasilający. JBU-EP wymaga osobnych zestawów przyłączeniowych i przejść izolacji dla kabli grzejnych. Przy warunkach Ex wymagających metalu instrukcja wskazuje także C25-100-METAL; karta JBU-EP wymienia brass, NP i SS. Te zestawy nie są obowiązkowymi dodatkami do zakupu samego dławika i nie są w jego dostawie. Źródło doboru: s. 1, 3 | Według liczby kabli grzejnych i własnego profilu JBU-EP Dobierz z Interex |
| Potwierdź z InterexWłasna instrukcja dławika | Nie potwierdzono własnej BA dla dokładnego GL-38 056622-000. Przed montażem sprawdź przygotowanie kabla zbrojonego, zaciskanie pancerza, uszczelnienia, dopuszczenie i momenty według fizycznej dostawy. Producent w instrukcji JB-EX/JB-MB również nakazuje stosować instrukcję właściwego GL-36/GL-38. Momenty pokrywy lub stopki skrzynki nie są momentami dławika. Źródło doboru: s. 7 | 1 kontrola przed montażem Dobierz z Interex |
Policz tylko brakujące elementy po sprawdzeniu dostawy. Alternatyw nie sumuj.
Dane urządzenia współpracującego opisują zastosowanie osprzętu; nie potwierdzają pełnej własnej instrukcji tego podzespołu.
Całkowite ilości i kompletna instalacja wymagają danych projektu oraz sprawdzenia dostawy.
Nie potwierdzono własnej instrukcji montażu tego dokładnego podzespołu. Dane katalogowe i instrukcja urządzenia współpracującego nie zastępują tej instrukcji.
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.

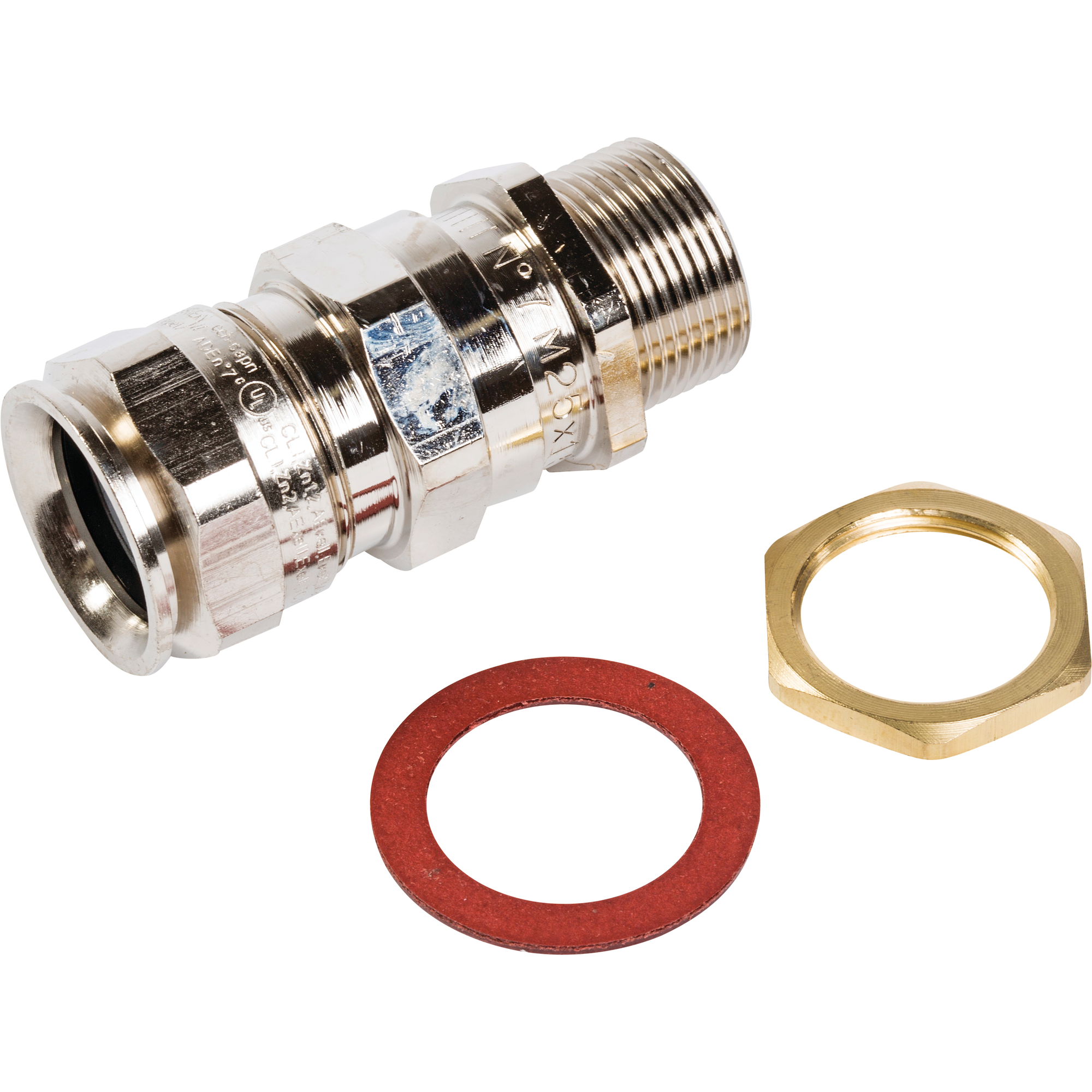

GL-38-M25-METAL - Dławik kablowy M25 (8-17mm) do skrzynek JBS-100, JBM-100, JBU-100, ATEX - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Nie sprzedajemy anonimowych elementów z katalogu. Dobieramy osprzęt Raychem/Chemelex do realnej instalacji: przewodu, sterownika, puszki, czujników, zasilania, zabezpieczeń i warunków montażu.
Zastosowanie
dławik kablowy GL-38-M25-METAL. Dławik kablowy do bezpiecznego wprowadzenia przewodów w puszkach i osprzęcie Raychem/Chemelex.
- systemy ogrzewania elektrycznego Raychem/Chemelex dla rurociągów, dachów, rynien, ramp, instalacji technicznych i przemysłu,
- dobór pod konkretny model przewodu, automatyki, puszki, dławnicy, czujnika albo systemu monitoringu,
- sprawdzenie zgodności mechanicznej i elektrycznej przed zamówieniem.
Dodatkowe informacje
Sprawdzamy gwint, średnicę przewodu, materiał i wymagania ATEX/Ex.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | GL |
| Symbol | GL-38-M25-METAL |
| Nr katalogowy | 056622-000 |
| EAN | 5017455010800 |
| Jednostka handlowa | szt. |
| Dostępność | dostępny, wysyłka 3 dni |
Dokumenty producenta
FAQ
Czy można dobrać ten element tylko po nazwie?
Nie zalecamy. Weryfikujemy zgodność z konkretnym systemem Raychem/Chemelex i warunkami montażu.
Czy Interex wykonuje montaż i uruchomienie?
Tak. Dobieramy, montujemy, konfigurujemy, uruchamiamy i wykonujemy potrzebne pomiary instalacji.
