Raychem / Chemelex
IEK-25-04 — przejście przez płaszcz izolacji
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Dobór i montaż osprzętu FHT/FMT
IEK-25-04 — przejście przez płaszcz izolacji · 332523-000
Strefa, napięcie, temperatury przewodu i każdej części oraz warunki projektu muszą być zgodne. Alternatyw tego samego modelu lub funkcji nie sumuj.
Dla FMT/FHT dobierz uszczelkę z tabeli na opakowaniu właściwej dostawy. Instrukcja IEK-25-04 wymienia inne linie kabla, natomiast karta skrzynki wprost wskazuje to wejście dla FMT/FHT. Karta wejść obejmuje przewody równoległe, lecz średnicy 8–17 mm podanej dla okrągłego kabla zasilającego nie przenoś na przewód grzejny Ø7,5 mm. Opis karty dopuszcza zastosowanie przejścia w strefie Ex i poza nią, natomiast sekcja certyfikacji dotyczy obszaru zwykłego. Przejście przez izolację nie zastępuje certyfikowanego przyłącza elektrycznego; zastosowanie w strefie Ex wymaga potwierdzenia całego układu i dokumentacji projektu.
Interex Katowice — dobór, montaż i serwis · tel. 602551555W dostawie tego produktu
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|

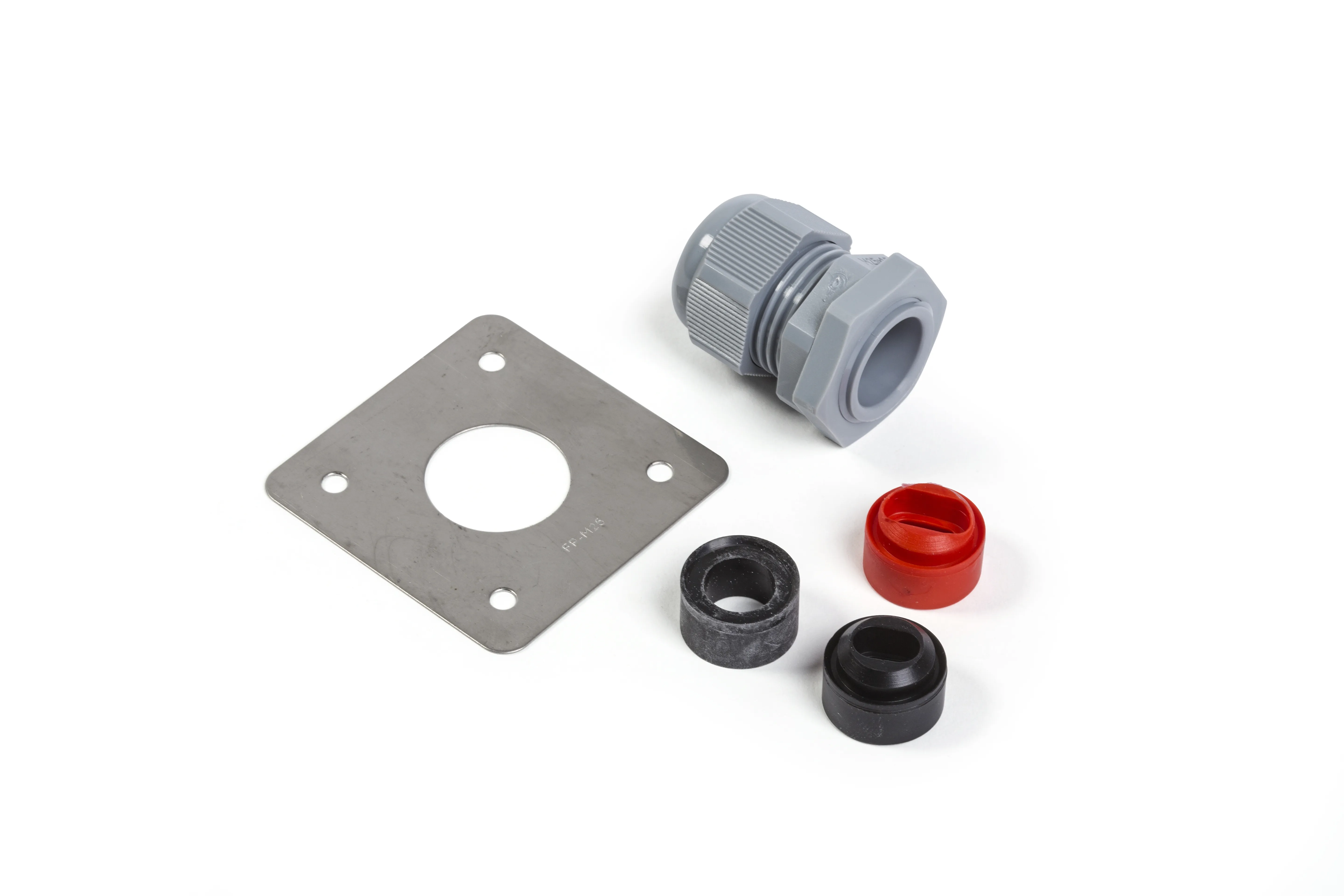

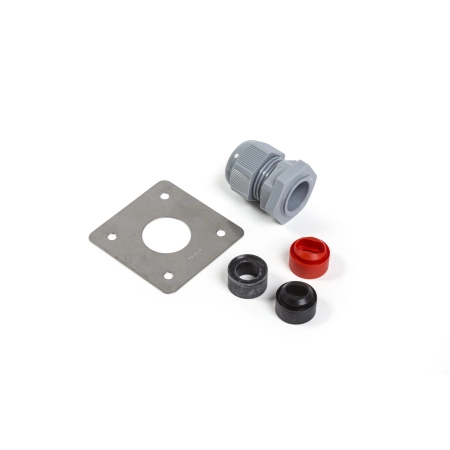

| W komplecieWyposażenie przejścia | W komplecie: jedna płytka mocująca, dławik M25 z okrągłą uszczelką, torebka z dwiema uszczelkami przewodu grzejnego i przeciwnakrętka. Nie dokupuj drugi raz elementów kompletnego zestawu. Instrukcja właściwego produktu: s. 3, 6 | 1 zestaw na jedno przejście Dobierz z Interex |

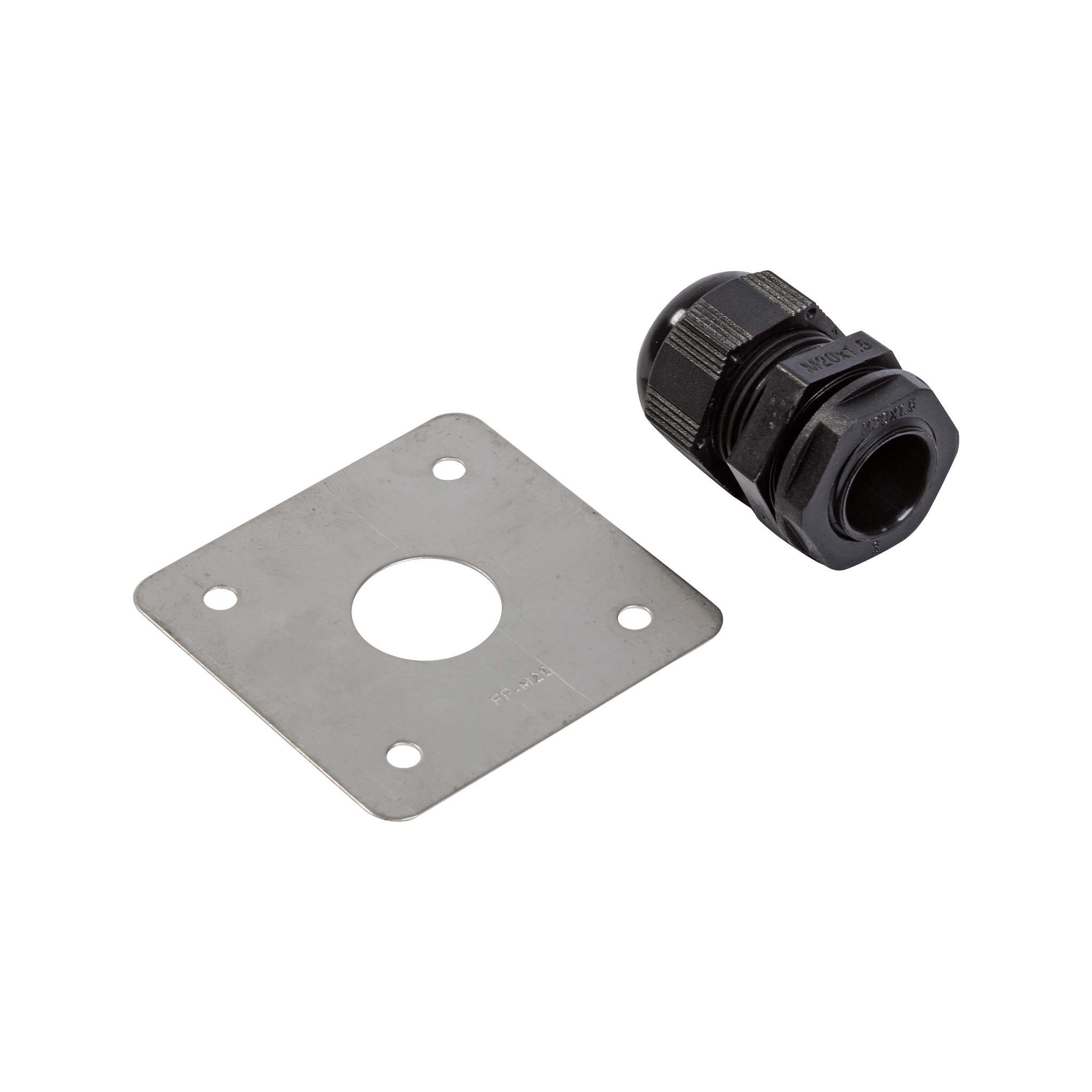

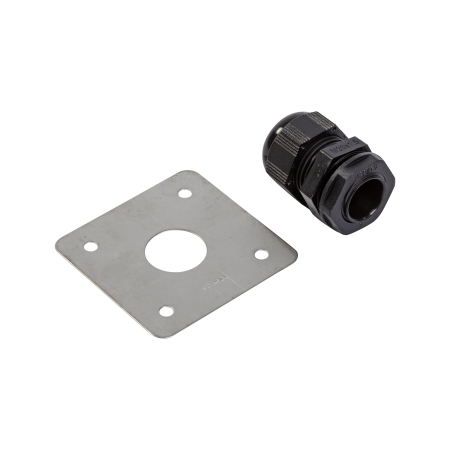

| WymaganeUszczelnienie i mocowanie płytki | Dobierz uszczelkę z tabeli na opakowaniu. Otwór w dolnej części płaszcza ma Ø37 mm; płytkę mocuje się odpowiednimi wkrętami samogwintującymi lub nitami i uszczelnia właściwym materiałem. Dokręć dławik z prawidłowo osadzoną uszczelką według instrukcji. Śruby/nity i uszczelniacz dobiera Interex do płaszcza. Dławik ma limit 110°C. Instrukcja właściwego produktu: s. 7, 8, 9, 10, 11, 12 | 1 przejście: mocowania i uszczelniacz według płaszcza Dobierz z Interex |
| Potwierdź z InterexUszczelka do FMT/FHT | Dla FMT/FHT dobierz uszczelkę z tabeli na opakowaniu właściwej dostawy. Instrukcja IEK-25-04 wymienia inne linie kabla, natomiast karta skrzynki wprost wskazuje to wejście dla FMT/FHT. Karta wejść obejmuje przewody równoległe, lecz średnicy 8–17 mm podanej dla okrągłego kabla zasilającego nie przenoś na przewód grzejny Ø7,5 mm. Opis karty dopuszcza zastosowanie przejścia w strefie Ex i poza nią, natomiast sekcja certyfikacji dotyczy obszaru zwykłego. Przejście przez izolację nie zastępuje certyfikowanego przyłącza elektrycznego; zastosowanie w strefie Ex wymaga potwierdzenia całego układu i dokumentacji projektu. Instrukcja właściwego produktu: s. 4, 5, 7 | Potwierdzenie rzeczywistej dostawy przed doborem do FMT/FHT Dobierz z Interex |
Dla FMT/FHT dobierz uszczelkę z tabeli na opakowaniu właściwej dostawy. Instrukcja IEK-25-04 wymienia inne linie kabla, natomiast karta skrzynki wprost wskazuje to wejście dla FMT/FHT. Karta wejść obejmuje przewody równoległe, lecz średnicy 8–17 mm podanej dla okrągłego kabla zasilającego nie przenoś na przewód grzejny Ø7,5 mm. Opis karty dopuszcza zastosowanie przejścia w strefie Ex i poza nią, natomiast sekcja certyfikacji dotyczy obszaru zwykłego. Przejście przez izolację nie zastępuje certyfikowanego przyłącza elektrycznego; zastosowanie w strefie Ex wymaga potwierdzenia całego układu i dokumentacji projektu.
Instrukcja stosowania komponentu producenta (EN dla kabla; EN/PL ze wspólnymi schematami dla odpowiednich części; HTML OEM to tylko identyfikacja) · wersja RAYCHEM-IM-INSTALL008-IEK2504-ML-2504 · dobór dla SKU 332523-000
Dane techniczne i opis produktu
Zastosowanie
IEK-25-04 wejście pod izolację - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dane techniczne do sprawdzenia
| Produkt | IEK-25-04 wejście pod izolację - Raychem |
| Producent | Raychem |
| Model / numer katalogowy | 332523-000 |
| Kod producenta | 332523-000 |
| EAN | 5017455001358 |
| Grupa zastosowania | mata lub przewód grzejny |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 151:Ogrzewanie rurociągów | 154:Chemelex Raychem | 161:Ochrona rurociągów przed zamarzaniem |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
✅Wejście pod izolację IEK-25-04 to niezbędny element instalacji kabli grzejnych, który umożliwia bezpieczne i skuteczne połączenie przewodów z systemem grzewczym. Dzięki temu rozwiązaniu można uniknąć problemów związanych z niedostatecznym lub niewłaściwym połączeniem kabli, co może prowadzić do awarii całego systemu oraz poważnych uszkodzeń elektrycznych.
✅IEK-25-04 został zaprojektowany w taki sposób, aby pasował do puszek natynkowych osprzętu podtynkowego. Jest dostępny w kolorze czarnym dzięki czemu łatwo dopasować go do innych elementów instalacji.
✅Montaż wejścia pod izolację jest prosty i szybki - wystarczy odpowiednio przygotować przewody i zamocować je w urządzeniu. W ten sposób uzyskuje się solidne i trwałe połączenie między kablami a systemem grzewczym.
✅Warto pamiętać o tym, że jakość użytych materiałów ma kluczowe znaczenie dla bezpieczeństwa użytkowania całej instalacji. Wejście pod izolację IEK-20-M wykonane jest z wysokiej jakości tworzywa sztucznego odpornego na działanie warunków atmosferycznych oraz promieniowanie UV.
✅Dlatego też warto postawić na sprawdzone rozwiązania, które zapewnią nie tylko skuteczne działanie, ale również bezpieczeństwo i trwałość instalacji. Wejście pod izolację IEK-25-04 to jeden z takich elementów, który warto wybrać do swojej instalacji kabli grzejnych.
