Integrator przepływowych ogrzewaczy wody

Dokumentacja określa moc i napięcie. Wartość zabezpieczenia oznaczona jako obliczeniowa jest wstępnym doborem wyłącznika nadprądowego, wykonanym w integratorze.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

Prąd obliczeniowy: 17 kW → 24,54 A; 18 kW → 25,98 A; 21 kW → 30,31 A; 24 kW → 34,64 A. Dla 230 V i międzyfazowego 400 V: I = P/U; dla trzech faz: I = P/(√3 × U). P w W, U w V. Dobór z szeregu 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 A.

Schneider Electric — warunki doboru zabezpieczenia. Należy spełnić I_b ≤ I_n ≤ I_z oraz wymagania ochrony zwarciowej. Podane wartości obliczeniowe dotyczą wyłączników, nie doboru wkładek topikowych.

• Kospel PPE4.M / PPE4.B — instrukcja PL-116B_f.2070S. 26–27: tabela 400 V, minimum 4 × 6 mm², wymiary i przyłącza; tryb prysznicowy.

Przekrój obwodu zasilającego do potwierdzenia według instrukcji i warunków instalacji.

Instrukcja podaje maksymalny dopuszczalny przekrój 4 × 6 mm² przy wymianie przewodu; nie jest to minimalny wymagany przekrój obwodu.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

• Stiebel Eltron DCE 11/13 — dane techniczneDane techniczne, kolumna właściwego modelu i napięcia 230 / 400 V
• Stiebel Eltron DCE 11/13 — instrukcjaRozdziały 10.1 i 16.7; zastosowanie kuchnia / umywalka.

Przekrój obwodu zasilającego do potwierdzenia według instrukcji i warunków instalacji.

Instrukcja podaje maksymalny dopuszczalny przekrój 4 × 6 mm² przy wymianie przewodu; nie jest to minimalny wymagany przekrój obwodu.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

• Stiebel Eltron DCE 11/13 H — dane techniczneDane techniczne, kolumna właściwego modelu i napięcia 230 / 400 V
• Stiebel Eltron DCE 11/13 — instrukcjaRozdziały 10.1 i 16.7; zastosowanie kuchnia / umywalka.

Przekrój obwodu zasilającego do potwierdzenia według instrukcji i warunków instalacji.

Instrukcja podaje maksymalny dopuszczalny przekrój 4 × 6 mm² przy wymianie przewodu; nie jest to minimalny wymagany przekrój obwodu.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

• Stiebel Eltron DCE 11/13 RC — dane techniczneDane techniczne, kolumna właściwego modelu i napięcia 230 / 400 V
• Stiebel Eltron DCE 11/13 — instrukcjaRozdziały 10.1 i 16.7; zastosowanie kuchnia / umywalka.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

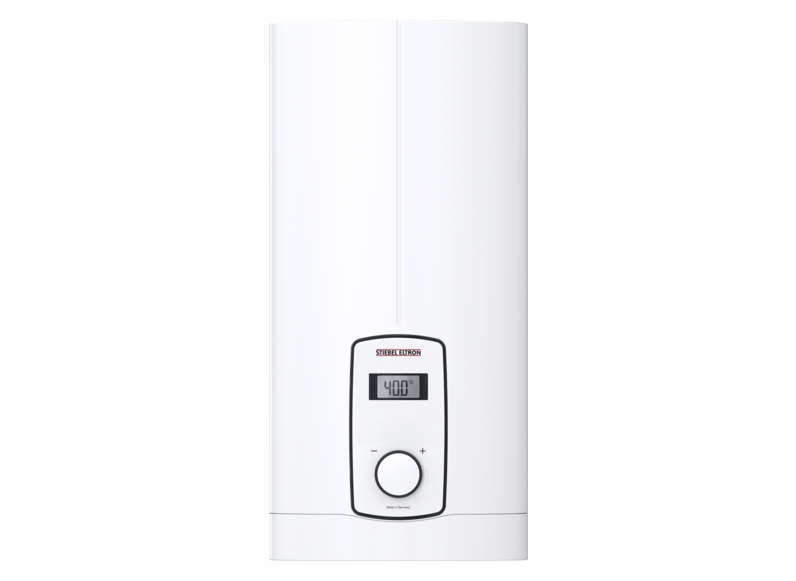

• Stiebel Eltron DHB-E LCD — dane techniczneS. 2–5: dokładne modele, napięcie 400 V, zabezpieczenia i wymiary.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

• Stiebel Eltron DHB-E LCD — dane techniczneS. 2–5: dokładne modele, napięcie 400 V, zabezpieczenia i wymiary.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

• Stiebel Eltron DHB-E LCD — dane techniczneS. 2–5: dokładne modele, napięcie 400 V, zabezpieczenia i wymiary.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

• Stiebel Eltron DHB-E LCD — dane techniczneS. 2–5: dokładne modele, napięcie 400 V, zabezpieczenia i wymiary.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

• Stiebel Eltron DHB-E LCD — dane techniczneS. 2–5: dokładne modele, napięcie 400 V, zabezpieczenia i wymiary.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

• Stiebel Eltron DHB-E LCD — dane techniczneS. 2–5: dokładne modele, napięcie 400 V, zabezpieczenia i wymiary.

Przekrój obwodu zasilającego do potwierdzenia według instrukcji i warunków instalacji.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

• Stiebel Eltron DHE 18/21/24 — dane techniczneDane techniczne, kolumna właściwego modelu i napięcia 230 / 400 V

Przekrój obwodu zasilającego do potwierdzenia według instrukcji i warunków instalacji.

Zabezpieczenie podano w A dla wskazanej nastawy i napięcia. Wartość „wg producenta” pochodzi z dokumentacji urządzenia. „Obliczeniowe” oznacza wstępny prąd znamionowy wyłącznika nadprądowego: I_n ≥ I_b, przy założeniu grzałki rezystancyjnej, cos φ = 1 i symetrycznego obciążenia trzech faz. Nie określa charakterystyki B/C, zdolności zwarciowej ani RCD. Przekrój obwodu wymaga sprawdzenia długości, sposobu ułożenia i warunków ochrony.

• Stiebel Eltron DHE 27 — dane techniczneDane techniczne, kolumna właściwego modelu i napięcia 230 / 400 V
