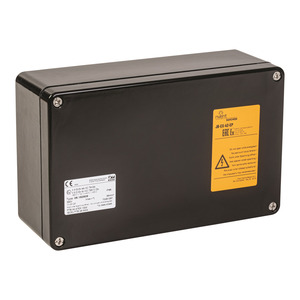

JB-EX-42-EP — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja komponentu i instalacji
JB-EX-42-EP — kompletacja instalacji · 1244-020507
Przyłącza, dławiki i cały obwód wymagają właściwych instrukcji, projektu i potwierdzenia oznakowania Ex. Ilości elementów oraz zabezpieczenia określa dokładny obwód i wyposażenie dostawy.
Zawartość zestawu i sprawdzenie dostawy
- Skrzynka z płytką PE, 3 zaciskami WDU35 i 1 WPE35, 3 zaślepki M25, 3 zaślepki tymczasowe M25 i 1 zaślepka M40. Dławiki są osobno albo dostarczone na fabrycznym elemencie MI. Karta techniczna 2504 dopuszcza 35 mm² linkę i drut; maksymalnie 8 zacisków łącznie.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieRzeczywista zawartość tego wykonania | Skrzynka z płytką PE, 3 zaciskami WDU35 i 1 WPE35, 3 zaślepki M25, 3 zaślepki tymczasowe M25 i 1 zaślepka M40. Dławiki są osobno albo dostarczone na fabrycznym elemencie MI. Karta techniczna 2504 dopuszcza 35 mm² linkę i drut; maksymalnie 8 zacisków łącznie. Źródło doboru: s. 1, 2 | 1 skrzynka; sprawdzenie etykiety PCN oraz dostawy Dobierz z Interex |
| Potwierdź z InterexZaciski, napięcie, prąd i temperatura | JB-EX-42-EP: IP66, otoczenie −55…+55 °C, 690 V AC i 100 A. Maksymalny przekrój: linka 35 mm², drut 35 mm². Dane są limitami skrzynki, a nie dobranym zabezpieczeniem obwodu. Zaciski i przewody nie mogą przekroczyć limitów dla własnego wykonania. Źródło doboru: s. 2 | Schemat i obciążenie według projektu Dobierz z Interex |
| Przy tym wariancie instalacjiMocowanie do rury — wybierz właściwy wspornik | Do tej puszki producent wskazuje SB-111. Zastosuj dwa SB-111 i cztery obejmy łącznie. Wspornik zawiera śruby M6 i/lub M4, nakrętki oraz podkładki mocowania puszki; obejmy do rury kupuje się osobno. Wsporniki do rury mają dopuszczalną temperaturę rury 230 °C. Montaż ścienny przez cztery otwory puszki jest alternatywą. Źródło doboru: s. 1, 2, 3 | 2×SB-111 do montażu na rurze
|
| DobórDławiki zimnych końców MI i płytka PE | M25 metalowe przyłącza albo dławiki zimnych końców MI muszą odpowiadać dokładnemu elementowi grzejnemu. Fabryczne elementy MI mogą już mieć dławiki — nie dokupuj drugiego kompletu. Uziemienie metalowych wejść realizuje płytka PE skrzynki. Dławik zasilania GL-38 nie jest zestawem uszczelnienia kabla MI; przyłącze C25 nie jest uniwersalnym zestawem dla MI. Źródło doboru: s. 1, 3 | Liczba faktycznych wejść MI według projektu i dostawy Dobierz z Interex |
| Przy tym wariancie instalacjiDławik zasilania GL-51-M40 | Karta techniczna JB-EX-42-EP i aktualna karta osprzętu wskazują M40 do kabla nieopancerzonego 17–28 mm. Tabela producenta potwierdza 1244-007003, −55…+70 °C, IP66 oraz brak przeciwnakrętki. Nie przenoś zakresu 19–28 mm z innej skrzynki na to wykonanie. Źródło doboru: s. 3 | 1 do potrzebnego wejścia zasilania M40
|
| Przy tym wariancie instalacjiDodatkowe zaciski fazowe — tylko brakujące lub wymieniane | Dokładne pozycje wymienia karta techniczna skrzynki i aktualna karta producenta osprzętu. Zaciski fabryczne pozostają w dostawie. Maksymalnie 8 zacisków łącznie w skrzynce; nie więcej niż 6 w pełni obciążonych zacisków fazowych/neutralnych. Schemat określa liczbę uzupełnień, PE i mostkowanie; nie zwiększaj limitu prądu obudowy przez dodanie zacisków. Dla przekroju i momentu sprawdź instrukcję dokładnego zacisku, a nie samą nazwę części. Źródło doboru: s. 2, 3 | Wyłącznie liczba brakujących sztuk według zatwierdzonego schematu
|
| Przy tym wariancie instalacjiDodatkowe zaciski PE — tylko brakujące lub wymieniane | Dokładne pozycje wymienia karta techniczna skrzynki i aktualna karta producenta osprzętu. Zaciski fabryczne pozostają w dostawie. Maksymalnie 8 zacisków łącznie w skrzynce; nie więcej niż 6 w pełni obciążonych zacisków fazowych/neutralnych. Schemat określa liczbę uzupełnień, PE i mostkowanie; nie zwiększaj limitu prądu obudowy przez dodanie zacisków. Dla przekroju i momentu sprawdź instrukcję dokładnego zacisku, a nie samą nazwę części. Źródło doboru: s. 2, 3 | Wyłącznie liczba brakujących sztuk według zatwierdzonego schematu
|
| Przy tym wariancie instalacjiPłytki końcowe i mostki — tylko brakujące lub wymieniane | Dokładne pozycje wymienia karta techniczna skrzynki i aktualna karta producenta osprzętu. Zaciski fabryczne pozostają w dostawie. Maksymalnie 8 zacisków łącznie w skrzynce; nie więcej niż 6 w pełni obciążonych zacisków fazowych/neutralnych. Schemat określa liczbę uzupełnień, PE i mostkowanie; nie zwiększaj limitu prądu obudowy przez dodanie zacisków. Dla przekroju i momentu sprawdź instrukcję dokładnego zacisku, a nie samą nazwę części. Źródło doboru: s. 2, 3 | Wyłącznie liczba brakujących sztuk według zatwierdzonego schematu
|
| Przy tym wariancie instalacjiZaślepki M25 — tylko brakujące lub wymieniane | Dostarczone zaślepki stałe pozostają w zestawie. Zaślepki tymczasowe są transportowe; niewykorzystane wejścia instalacji należy zamknąć właściwą zaślepką. Aktualna karta potwierdza HWA-PLUG-M25-EXE-PLASTIC 434994-000, Ex eb, do −55 °C. Ilość ustal z faktycznych niewykorzystanych wejść, bez wymiany prawidłowych dostarczonych zaślepek. Źródło doboru: s. 1 | Liczba brakujących właściwych zaślepek
|
| Przy tym wariancie instalacjiObejmy PSE — zakres i ilość według wspornika | Dobierz jedną rodzinę obejm do średnicy zewnętrznej rury i geometrii wybranego wspornika. PSE-047 700333-000: Ø20–47 mm; PSE-090 976935-000: Ø40–90 mm; PSE-280 664775-000: Ø60–288 mm; PSE-540 364489-000: Ø60–540 mm. Nie sumuj alternatywnych zakresów i nie kieruj się samym DN w nazwie oferty. Dla SB-100 producent każe dodać 25 mm do średnicy rury przy wyborze obejmy; tej reguły nie przenoś automatycznie na SB-101/110/111/125. Obejmy są osobno; śruby mocujące puszkę do wspornika są w zestawie wspornika. Ten dobór PSE dotyczy montażu do rury, a nie mocowania SB-130 do korytka kablowego. Źródło doboru: s. 1, 2, 4 | 4 szt. do dwóch SB-111
|
| DobórProjekt strefy, właściwe instrukcje i odbiór | Dane karty technicznej odnoszą się do skrzynki i nie potwierdzają dopuszczenia całego obwodu. Przed instalacją w strefie Ex sprawdź tabliczkę, właściwy certyfikat i jego warunki szczególne, temperaturę otoczenia oraz właściwe instrukcje każdego przyłącza. Nie przenoś warunków >40 °C/>254 V z JBU na te skrzynki. Instrukcja INSTALL081 nie podaje momentów pokrywy ani zacisków; właściwe momenty wymagają osobnej instrukcji dostarczonego elementu. Instrukcja INSTALL081-2507 ma cztery strony i wymaga stosowania właściwych instrukcji dobranych przyłączy; nie zawiera szczegółowego schematu zacisków ani dodatkowych rysunków montażu skrzynki. Źródło doboru: s. 2, 3 | Potwierdzenie przed montażem i uruchomieniem Dobierz z Interex |
Własna INSTALL081-2507 ma cztery strony i wymaga stosowania własnych instrukcji dobranych przyłączy; nie zawiera szczegółowego schematu zacisków ani dodatkowych rysunków montażu skrzynki.
Certyfikacja całego obwodu, dokładny kabel i warunki strefy wymagają projektu; nie zadeklarowano kompletnej ilościowo instalacji.
Dobór według dokładnego numeru katalogowego i instrukcji montażu (EN/PL — instrukcja rodziny JB-EX/JB-MB) · wersja RAYCHEM-IM-INSTALL081-JBEXMBX-ML-2507 · dobór dla SKU 1244-020507
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie

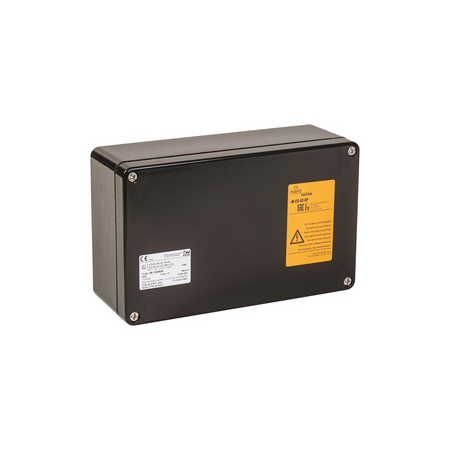

JB-EX-42-EP - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Przy akcesoriach Raychem/Chemelex sprawdzamy zgodność z konkretnym przewodem grzejnym, puszką, dławikiem, strefą pracy i instrukcją montażu. Klient sklepu internetowego dostaje realne wsparcie techniczne, a nie przypadkową pozycję z katalogu.
Zastosowanie
JB-EX-42-EP
- dobór pod konkretny typ przewodu grzejnego i warunki pracy,
- weryfikacja kompletności zestawu przed zakupem,
- możliwość dostawy, montażu, uruchomienia i serwisu instalacji.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Symbol | JB-EX-42-EP |
| Nr katalogowy | 1244-020507 |
| EAN | 5414506020533 |
| Jednostka handlowa | szt. |
| Cena bazowa SHE netto 01/2026 | 1287.00 zł |
Dokumenty producenta
FAQ
Czy ten element można dobrać tylko po nazwie?
Nie zawsze. Przy systemach Raychem/Chemelex trzeba potwierdzić typ przewodu, strefę pracy, sposób prowadzenia instalacji, dławiki i wymagane zakończenia.
Czy Interex może wykonać montaż?
Tak. Dobieramy, dostarczamy, montujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego.
