Raychem / Chemelex
JB-MB-25/16MM2 — rozdział zasilania
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i kompletacja techniczna
JB-MB-25/16MM2 — rozdział zasilania · 1244-006656
Dobór według kabla, temperatury, napięcia, strefy i sposobu montażu.
Nazwa wspornika w DS JB-MB nie zgadza się z aktualną kartą osprzętu dla tego samego PCN; montaż rurowy wymaga potwierdzenia geometrii i generacji.
Interex Katowice, tel. 602 551 555Zawartość wybranego zestawu
- JB-MB-25: skrzynka, 6 zacisków WDU16 i 3 WPE16, dwa mostki po 3 zaciski, dławik M32 Ø14–21 mm, 1 dławik M25 Ø8–15 mm oraz 3 zaślepki M25.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieSkrzynka i fabryczne wyposażenie | JB-MB-25: skrzynka, 6 zacisków WDU16 i 3 WPE16, dwa mostki po 3 zaciski, dławik M32 Ø14–21 mm, 1 dławik M25 Ø8–15 mm oraz 3 zaślepki M25. Źródło doboru: s. 1, 2, 3 | 1 skrzynka na zaprojektowany punkt rozdziału Dobierz z Interex |
| Potwierdź z InterexLiczba odpływów i obciążenie | Maksymalnie 4 odpływy wymagają właściwych dławików dla wszystkich użytych otworów. Trzy otwory są fabrycznie zaślepione; GL-55-M25 1244-019083 dobiera się oddzielnie przy ich wykorzystaniu. Zaciski: 1,5–25 mm² linka / do 16 mm² drut; 550 Vac, 50 A całego komponentu, otoczenie −55…55°C, IP66. Zabezpieczenia i sumaryczne obciążenie wynikają z projektu. Źródło doboru: s. 2, 3 | Liczba dodatkowych dławików = użyte odpływy ponad dostarczone Dobierz z Interex |
| Przy tym wariancie instalacjiSB-120 165886-000 — potwierdź wykonanie rurowe | Karta JB-MB EU1408 s. 3 podaje numer 165886-000 pod nazwą SB-125; aktualna karta osprzętu EU1455-2511 s. 2 i oferta sklepu identyfikują ten numer jako SB-120. W aktualnej karcie SB-125 ma inny numer 1244-006603. Poniższy zakup dotyczy dokładnie SB-120 165886-000. Przed zakupem potwierdź geometrię mocowania i generację skrzynki; nie zamieniaj wsporników wyłącznie po podobnej nazwie. Przy montażu ściennym wspornik nie jest potrzebny; obejmy są osobno. Źródło doboru: s. 1, 3 | 1 wspornik tylko po potwierdzeniu montażu rurowego
|
| Potwierdź z InterexPrzyłącza przewodów i odbiór | Instrukcja rodziny odsyła do własnej procedury konkretnego zestawu przyłączeniowego. Sama skrzynka nie zawiera muf PI, końcówek ogrzewania ani kabli zasilających. Potwierdź PE, rodzaj dławików Ex, uszczelnienie nieużytych wejść i dokumentację obwodów. Nie dokupuj ponownie fabrycznych dławików i zacisków. Własna instrukcja komponentu: s. 1, 2, 3, 4 | Osprzęt według przewodów i projektu Dobierz z Interex |
Dokładny numer OEM i instrukcja komponentu (EN i wspólne rysunki; PL tam, gdzie dostępny) · wersja RAYCHEM-IM-INSTALL081-JBEXMBX-ML-2507 · dobór dla SKU 1244-006656
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie

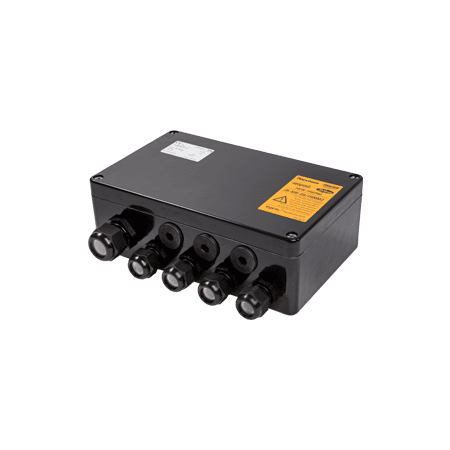

JB-MB-25/16MM2 Modułowa puszka łączeniowa, 4xM25, 1xM32, ATEX, zaciski 16mm² - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Przy akcesoriach Raychem/Chemelex sprawdzamy zgodność z konkretnym przewodem grzejnym, puszką, dławikiem, strefą pracy i instrukcją montażu. Klient sklepu internetowego dostaje realne wsparcie techniczne, a nie przypadkową pozycję z katalogu.
Zastosowanie
JB-MB-25/16MM2 Modułowa puszka łączeniowa, 4xM25, 1xM32, ATEX, zaciski 16mm²
- dobór pod konkretny typ przewodu grzejnego i warunki pracy,
- weryfikacja kompletności zestawu przed zakupem,
- możliwość dostawy, montażu, uruchomienia i serwisu instalacji.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Symbol | JB-MB-25/16MM2 |
| Nr katalogowy | 1244-006656 |
| EAN | 5414506010350 |
| Jednostka handlowa | szt. |
| Cena bazowa SHE netto 01/2026 | 1334.00 zł |
Dokumenty producenta
FAQ
Czy ten element można dobrać tylko po nazwie?
Nie zawsze. Przy systemach Raychem/Chemelex trzeba potwierdzić typ przewodu, strefę pracy, sposób prowadzenia instalacji, dławiki i wymagane zakończenia.
Czy Interex może wykonać montaż?
Tak. Dobieramy, dostarczamy, montujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego.
