Raychem / Chemelex
JB-NH2 — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja komponentu i instalacji
JB-NH2 — kompletacja instalacji · 1244-020910
Nie odnaleziono własnej BA skrzynki; instrukcja systemu nie została oznaczona jako własna.
Zawartość zestawu i sprawdzenie dostawy

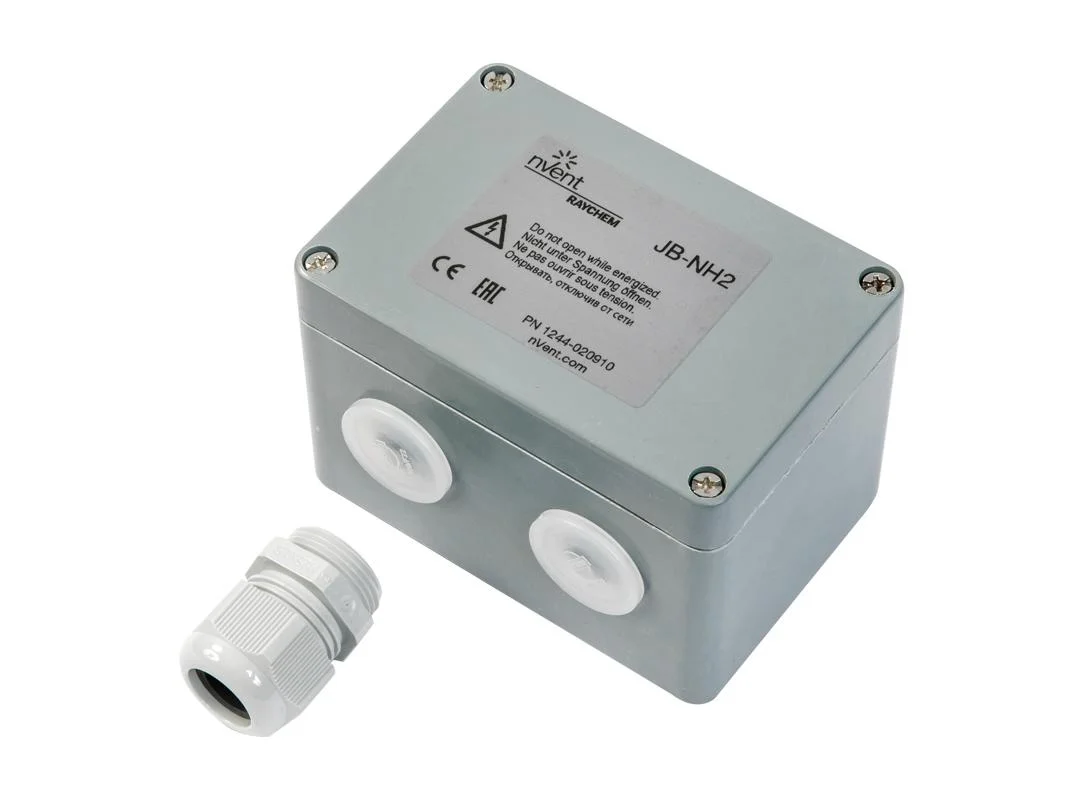

- JB-NH2: skrzynka IP66 do zwykłej strefy, 2×M25 i dławik zasilania M25 w komplecie. Zaciski MSB2.5: 2 fazowe + 1 PE.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexWyposażenie i ograniczenia własnej DS | JB-NH2: skrzynka IP66 do zwykłej strefy, 2×M25 i dławik zasilania M25 w komplecie. Zaciski MSB2.5: 2 fazowe + 1 PE. Temperatura oddziaływania na obudowę −40…+90 °C, 800 V AC. Prąd znamionowy 24 A, maksymalnie 30 A przy przekroju drutu 4 mm². Maks. linka 2.5 mm², drut 4 mm². Wartość 800 V zacisków nie oznacza takiego napięcia dopuszczonego dla każdego kabla grzejnego. Źródło doboru: s. 1, 2 | 1 skrzynka; bez drugiego dławika zasilania Dobierz z Interex |
| Przy tym wariancie instalacjiWspornik do rury — jeden właściwy wariant | Własna DS potwierdza dokładne PCN SB-100 192932-000, SB-101 990944-000, SB-110 707366-000, SB-111 579796-000. Wybierz jeden wspornik; śruby do skrzynki są w komplecie wspornika, a obejmy osobno. SB-100/101/111 potrzebują po 2 obejmy, SB-110 jednej; obejmy dobierz do rzeczywistego mocowania. Źródło doboru: s. 2 | 1 wybrany wspornik i liczba obejm dla jego geometrii
|
| WymaganeM25 przyłączenie kabla grzejnego i własna BA | Własna DS określa system modułowy, lecz nie jest instrukcją montażu skrzynki ani konkretnego przyłącza. Przed instalacją potwierdź dokładny kabel, własną BA zestawu M25, ochronę PE i sposób uszczelnienia. Nie przypięto przypadkowego C25 tylko na podstawie zgodnego gwintu. Dostarczony dławik zasilania nie jest uszczelnieniem rdzenia kabla grzejnego. Źródło doboru: s. 1, 2 | Liczba właściwych przyłączy według schematu Dobierz z Interex |
| DobórZwykła strefa i warunki uruchomienia | Skrzynka jest przeznaczona poza strefami Ex. Nie dodano oznakowania ATEX na podstawie współpracującego osprzętu. Brak własnej BA skrzynki jest jawny; momenty dokręcenia i przygotowanie przewodów wymagają jej potwierdzenia. Odłącz zasilanie przed otwarciem i serwisem. Źródło doboru: s. 1, 2 | Weryfikacja montażu i odbioru Dobierz z Interex |
Nie odnaleziono własnej BA skrzynki; instrukcja systemu nie została oznaczona jako własna.
Brak potwierdzonej własnej BA — dokument gospodarza nie jest instrukcją tego komponentu.
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie

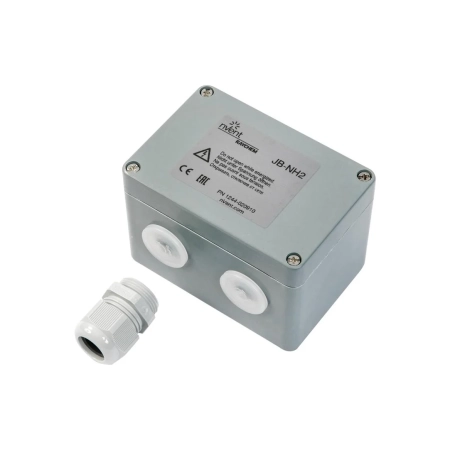

JB-NH2 Uniwersalna skrzynka przyłączeniowa (2x M25), non-Ex - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Przy akcesoriach Raychem/Chemelex sprawdzamy zgodność z konkretnym przewodem grzejnym, puszką, dławikiem, strefą pracy i instrukcją montażu. Klient sklepu internetowego dostaje realne wsparcie techniczne, a nie przypadkową pozycję z katalogu.
Zastosowanie
JB-NH2 Uniwersalna skrzynka przyłączeniowa (2x M25), non-Ex
- dobór pod konkretny typ przewodu grzejnego i warunki pracy,
- weryfikacja kompletności zestawu przed zakupem,
- możliwość dostawy, montażu, uruchomienia i serwisu instalacji.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Symbol | JB-NH2 |
| Nr katalogowy | 1244-020910 |
| EAN | 5414506020571 |
| Jednostka handlowa | szt. |
| Cena bazowa SHE netto 01/2026 | 562.00 zł |
Dokumenty producenta
FAQ
Czy ten element można dobrać tylko po nazwie?
Nie zawsze. Przy systemach Raychem/Chemelex trzeba potwierdzić typ przewodu, strefę pracy, sposób prowadzenia instalacji, dławiki i wymagane zakończenia.
Czy Interex może wykonać montaż?
Tak. Dobieramy, dostarczamy, montujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego.
Interex Katowice Mariusz Czapnik · Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · zamowienia@interexkatowice.com · Źródło danych: cennik SHE Chemelex/Raychem 01/2026.
