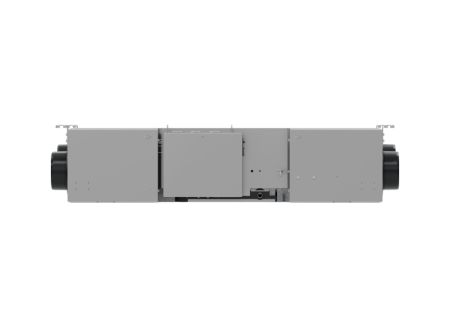

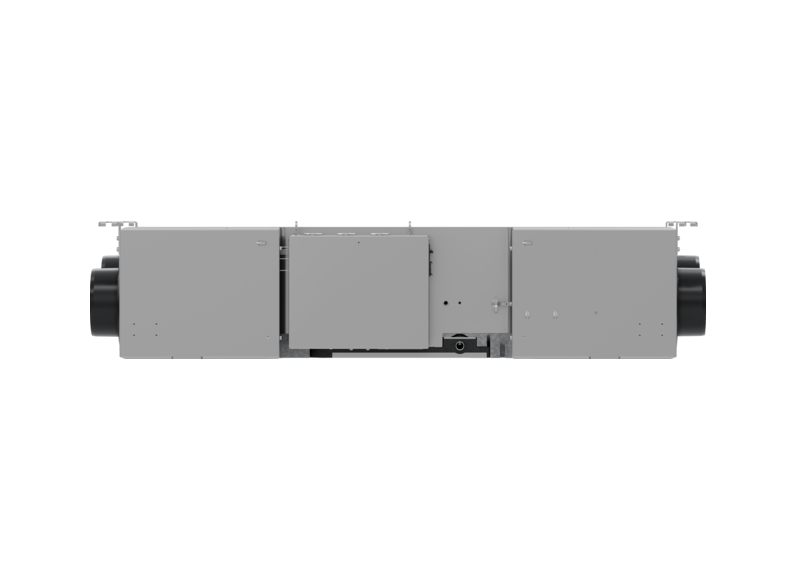

LWZ 130 E-W - Stiebel Eltron

W dostawie są przewodowy panel ścienny z obudową/przewodem adaptera, tłumiki drgań oraz wtyczki i zabezpieczenie przed wyrwaniem przewodu panelu/styków. Centrala ma wbudowany elektryczny podgrzewacz wstępny. Nie dokupuj pełnego panelu ani zewnętrznej nagrzewnicy jako obowiązkowego wyposażenia standardowej instalacji.

1 komplet dostawy centrali; bez zakupu duplikatów

LWZ 130 E-W dopuszcza sufit lub pionowy montaż na ścianie. Rewizja sufitowa co najmniej 600×1200 mm, ścienna co najmniej 600×1370 mm. Pomieszczenie wewnętrzne zabezpieczone przed mrozem, temperatura 2–35°C, poza strefami 0/1/2 wanny/prysznica. Pozostaw dostęp do filtrów, wymiennika i całej wymaganej obsługi.

1 właściwe miejsce i rewizja dla centrali

Dobierz pręty, nakrętki, podkładki i zakotwienia do konstrukcji oraz masy 18 kg; zastosuj dostarczane tłumiki drgań. Po zawieszeniu wypoziomuj centralę zgodnie z rysunkiem. Kanały nie mogą obciążać urządzenia. Części mocujące do budynku muszą pasować do rzeczywistego stropu/ściany.

Według punktów zawieszenia na rysunku i podłoża; tłumiki drgań dostarczane

Fabryczne przyłącza czterech strumieni mają DN125. Instrukcja dopuszcza zmianę na DN150 po wymianie króćców na właściwy osprzęt. Nie wystarczy dołożyć przypadkowej tulei i nie kupuj obu średnic jako jednego obowiązkowego kompletu. Dobierz szczelne łączniki i izolację do wybranego układu.

4 przyłącza; DN125 standard albo potwierdzona zmiana króćców DN150

1/N/PE 230 V, 50 Hz. Kabel sieciowy bez wtyczki podłącza się na stałe; wymagane odłączenie wszystkich biegunów ze szczeliną ≥ 3 mm. Dokładna tabela dla wszystkich trzech modeli podaje wyłącznik 1×B16, maksymalną impedancję sieci 0,32 Ω i prąd z podgrzewaczem 5 A. Dobór przewodu, układu ochrony i podłączenie wykona elektryk według warunków budynku.

1 obwód według instrukcji i projektu instalacji

Panel ścienny jest już w dostawie. Połączenie do centrali: ekranowany Li YCY 2×2×0,8 mm², łącznie najwyżej 20 m. Zaciski I²C SDA/SCL/+5 V/GND według schematu, z właściwą wtyczką i zabezpieczeniem przed wyrwaniem. To połączenie niskonapięciowe, nie przewód zasilania 230 V.

1 zmierzona trasa do dostarczanego panelu; ≤ 20 m

Przy pionowym montażu LWZ 130 E-W na ścianie wymagany jest CondC125 /206040. Kolano kondensatu zastępuje króciec powietrza odprowadzanego z pomieszczeń g04 zgodnie z rysunkiem. Zestaw zawiera odpowiednie elementy uszczelnienia i przewód/obejmę/wieszak. Nie dokupuj drugiego kompletu tych części i nie przenoś tego wymogu na montaż sufitowy.

1 zestaw tylko przy montażu ściennym

• Cond C 125 - Stiebel EltronKod sklepu: 206040

Dla ściennego E-W wykonaj z CondC125 odpływ: co najmniej 10% spadku, jeden syfon ≥ 80 mm, napełnienie i ochrona przed mrozem. Odpowiednie połączenie fabrycznego wyłącznika pływakowego trzeba wykonać według schematu orientacji ściennej w instrukcji. To czynność instalatora według dokładnego rysunku, nie zalecenie dokupienia przypadkowego przekaźnika.

1 odpływ dla ściany; podłączenie właściwe dla orientacji

Przy podstropowym montażu modelu entalpicznego instrukcja nie wymaga zewnętrznego przewodu kondensatu. Nie dodawaj CondC125, syfonu ani pompy PK130 jako obowiązkowych zakupów tej orientacji. Warunek dotyczy dokładnie montażu sufitowego, nie wersji ściennej.

0 dodatkowych CondC125 dla standardowego montażu sufitowego

Zaprojektuj osobno czerpnię, wyrzutnię, nawiew do pokoi i wywiew z pomieszczeń wilgotnych. Dobierz kanały, rozdzielacze, kształtki, zawory/anemostaty i dostęp do rewizji do obliczonych strumieni oraz oporów. Okapu kuchennego i suszarki wywiewnej nie podłączaj do centrali. Nie wystarczy dobrać kanałów z samej maksymalnej wydajności urządzenia.

4 sieci przy centrali; długości i liczba punktów według projektu

Czerpnia i wyrzutnia wymagają szczelnej izolacji przeciw kondensacji; także nawiew/wywiew prowadzone poza ogrzewaną strefą wymagają izolacji zgodnie z instrukcją i projektem. Uszczelnij połączenia, podwieś kanały niezależnie i ogranicz przenoszenie drgań. Dobierz grubość izolacji do temperatur, wilgotności i trasy.

Według wszystkich wymagających izolacji odcinków i połączeń

Instrukcja wymaga tłumika blisko centrali w przewodzie powietrza nawiewanego i w przewodzie powietrza odprowadzanego. Dobierz średnicę i tłumienie akustyczne do przepływu. Dodatkowe tłumienie przesłuchu między pomieszczeniami dobiera się według projektu; nie traktuj dowolnej obudowy lub osłony ściennej jako zamiennika tłumika kanałowego.

2 podstawowe tłumiki: po 1 na nawiewie i wywiewie; dalsze według projektu

Potrzebne są odpowiednie zakończenia czerpni i wyrzutni oraz szczelne przepusty przez ścianę lub dach. Rozmieść je tak, aby strumień wyrzutowy nie wracał do czerpni i aby nie zasysać zanieczyszczeń. Dobierz ochronę przed opadami, małymi zwierzętami oraz materiał elewacji; nie kupuj wszystkich kolorów i typów zakończeń równocześnie. Czerpnię montuj co najmniej 700 mm nad gruntem.

Po 1 zakończeniu czerpni i wyrzutni; typ i przepusty według projektu

Przy zamkniętych drzwiach powietrze musi mieć drogę od nawiewu do wywiewu. Instrukcja podaje szczelinę pod drzwiami >8 mm; w razie potrzeby zastosuj zwymiarowane przepusty. Ostateczne przekroje wynikają z bilansu strumieni i wymagań akustycznych.

Dla wszystkich pomieszczeń uczestniczących w przepływie

Przy palenisku zależnym od powietrza pomieszczenia uzgodnij bezpieczną eksploatację, dopływ powietrza do spalania i odpowiednie zabezpieczenie. Instrukcja wskazuje kontrolę różnicy ciśnień między przewodem spalinowym a pomieszczeniem paleniska, a nie między wnętrzem a zewnętrzem. Układ zabezpieczający ma odłączyć zasilanie centrali; nie zastępuj go przyciskiem wentylacji intensywnej. Kontrolę braku cofania spalin udokumentuj przy uruchomieniu.

Tylko w instalacji wymagającej tego paleniska; dobór według uzgodnionego projektu

Po zamontowaniu kompletnych kanałów, filtrów i odpływu kondensatu wymaganego dla danego modelu/orientacji zmierz nawiew i wywiew, skonfiguruj stopnie wentylacji oraz zbilansuj rzeczywiste opory obu torów. Nastawy mają wynikać z projektu mieszkania. Sprawdź zabezpieczenia, drożność przepływów i funkcje sterowania, przekaż instrukcję oraz protokół użytkownikowi.

1 komplet pomiarów i uruchomienie instalacji

Dokładny wykaz OEM wymienia warianty 206654/206655/208003. Wybierz właściwy kolor jednej osłony dla konkretnego wylotu. W bieżącej instrukcji BA jest to metoda III dla okrągłej obudowy 70–180 mm: dobierz linię cięcia mniejszą od rzeczywistej średnicy zewnętrznej obudowy i mocuj osłonę do ściany. DN kanału nie zastępuje pomiaru średnicy zewnętrznej. Czerpnię projektuj oddzielnie według właściwego zakończenia.

1 wybrana osłona na taki wylot; pozostałe kolory są alternatywami

• W 100 BA VA B - maskownica zewnętrzna systemu W 100 - Stiebel EltronKod sklepu: 206654
• W 100 BA VA W - maskownica zewnętrzna systemu W 100 - Stiebel EltronKod sklepu: 206655
• W 100 BA VA L - maskownica zewnętrzna systemu W 100 - Stiebel EltronKod sklepu: 208003

Jeśli obudowa i zakończenie nie mają ochrony przed małymi zwierzętami, dla bieżącej BA użyj kratki W 100 BA_GS /209015 według rysunku metody III. Nie doliczaj jej, jeśli ochrona już istnieje. W ociepleniu potrzebne są właściwe kołki termoizolacyjne; dostarczane śruby/podkładki odjąć od zakupów. B/L/W muszą być uszczelnione taśmą właściwą dla rewizji; L polakierować przed montażem.

1 kratka tylko dla wylotu bez istniejącej ochrony; mocowania według ściany

• W 100 BA _ GS - Osprzęt elektryczny STIEBEL ELTRON - Stiebel EltronKod sklepu: 209015

Instrukcje A367837-47058-9038 i A367837-1000223-0148 mają różne linie cięcia manszety, śruby i etapy montażu. Przed cięciem sprawdź rewizję faktycznie dostarczonej osłony i jej instrukcję. Starej maskownicy nie montuj według nowego rysunku ani odwrotnie. Interex potwierdzi właściwy dokument dla dostawy.

Kontrola każdego wybranego zakończenia przed cięciem

Zewnętrzny przycisk impulsowy podłącza się jako styk bezpotencjałowy na X20. Przewód i zaciski według schematu; nie podawać 230 V na wejście. X19 w tej instrukcji nie pełni funkcji. Wtyczki i zabezpieczenie przed wyrwaniem dostarczane odjąć od zakupów.

Wybrane przyciski i zmierzone trasy; nie są obowiązkowym panelem

Te centrale nie mają fizycznej przepustnicy bypass. Przy odpowiednim trybie wyłącza się wentylator nawiewu, a dopływ powietrza odbywa się przez otwarte okno i właściwą drogę przepływu. Jeżeli wybrany tryb/nastawa korzysta ze styku okiennego X18, potrzebny jest bezpotencjałowy styk normalnie otwarty i przewód według schematu. Warunek zależy od ustawień, nie oznacza obowiązkowego czujnika w każdej instalacji.

Tylko przy wybranym trybie z oknem/stykiem

Opcjonalny moduł 206611 jest wymieniony w dokładnym wykazie OEM. Instrukcja 2026 wymaga 4-cyfrowego kodu DATY PRODUKCJI centrali z tabliczki ≥ 9957; to nie jest numer wersji oprogramowania. Sprawdź tabliczkę przed zakupem. Magistrala I²C ma łącznie najwyżej 20 m; połączenie SDA/+5 V/GND/SCL i wariant dla panelu wbudowanego lub ściennego według rysunku. Przewód 3 m, taśmy magnetyczne i opaska są w module. Potrzebne są domowa sieć 2,4 GHz, Internet i właściwe miejsce odbioru sygnału.

1 moduł tylko dla zgodnej daty produkcji i wybranego zdalnego sterowania

• WLAN VRC .1 - moduł Wi-Fi do sterowania centralną wentylacją przez aplikację - Stiebel EltronKod sklepu: 206611

Przed obsługą odłącz napięcie. Nie zasłaniaj dostępu do filtrów, wentylatorów i wymiennika. Sprawdzaj odpływ, jeśli ten model/orientacja go wymaga. Instrukcja przewiduje kontrolę podgrzewacza co 2 lata oraz wymiennika, wentylatorów i kanałów co 3 lata; filtry mają odrębny krótszy interwał.

Obsługa całej centrali i kanałów zgodnie z terminami instrukcji

Fabrycznie F7 na nawiewie i G2 po stronie wywiewu dla montażu ściennego. Przy montażu sufitowym wyjmij G2 z toru wywiewu i wstaw dostarczany z centralą G4. Nie dokupuj pierwszego G4 tylko dlatego, że wybrano sufit. Tabela modelu jest ogólna; kieruj się rozdziałem filtrów i uruchomienia dla konkretnej orientacji.

Pierwsze wkłady dostarczane; właściwy filtr wywiewu według orientacji

Instrukcja wskazuje nazwę FMS G2-2 130/135 dla ściennego E-W. Natywna karta części 206276 ma tę dokładną nazwę. Nie zastępuj go automatycznie matą G4 z montażu sufitowego. Numer 206276 jest mapowaniem natywnej karty, instrukcja nie drukuje tu numeru katalogowego; przed zamówieniem części potwierdź pełną nazwę i tabliczkę urządzenia.

1 wkład G2 w urządzeniu; zakup według natywnej jednostki po potwierdzeniu części

• STIEBEL ELTRON 206276 - część zamienna: FMS G2-2 130/135Kod sklepu: 206276

FMS G4-10 130/135 /238923: wkład toru wywiewu. OEM pakiet ma 10 mat; w centrali jest 1 mata wywiewu. Dla E-W sufitowego pierwszy G4 dostarczany, dla E-W ściennego użyj G2.

1 mata G4 przy właściwej wymianie; jednostka zakupu według oferty

• FMS G4-10 130/135 - STIEBEL ELTRONKod sklepu: 238923

FMK F7-2 130/135 /238925: standardowy filtr nawiewu LWZ 130 E-W w obu orientacjach. OEM opakowanie zawiera 2 kasety; w centrali pracuje 1. Po zmianie klasy sprawdź bilans/opory i interwał wymiany. Nie montuj M5 i F7 równocześnie w tym samym miejscu.

1 kaseta nawiewu; jednostka zakupu według oferty

• FMK F7-2 130/135 - STIEBEL ELTRONKod sklepu: 238925

Pierwsza kontrola po 3 miesiącach. Wymień filtr, jeśli jest zabrudzony zamkniętą warstwą lub przebarwiony; ze względów higienicznych co najmniej raz w roku. Nie uruchamiaj centrali bez filtrów. Dla M5/F7 sprawdź kierunek strzałki, prawidłowe osadzenie, reset alarmu i datę wymiany.

Oba tory filtracji przy przeglądzie; wcześniej według zabrudzenia
