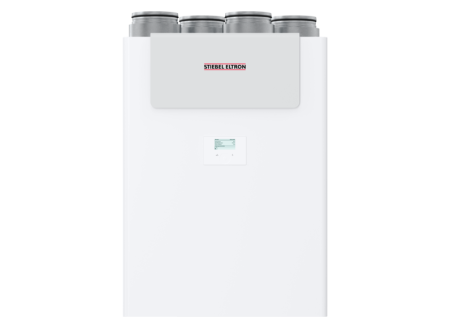

LWZ 180 Enthalpie - Stiebel Eltron

W dostawie: listwa zawieszenia, dwa uchwyty dystansowe, przewód kondensatu z obejmą/wieszakiem i cztery podwójne nyple DN160. Centrala ma zintegrowany panel, elektryczny podgrzewacz wstępny i pierwsze filtry M5/G4. Nie dodawaj kolejnego panelu, podgrzewacza ani drugiego kompletu tych nypli jako obowiązkowych zakupów.

1 komplet dostawy centrali; 4 nyple DN160 dostarczane

Montaż ścienny, poziomo, w pomieszczeniu chronionym przed mrozem. Sprawdź konstrukcję ściany i kotwy dla masy 80 kg. Lekka ściana gipsowa lub metalowa wymaga właściwego wzmocnienia. Wykorzystaj dostarczaną listwę i tylne elementy dystansowe; pozostaw przestrzeń do otwarcia i obsługi zgodnie z rysunkiem.

1 zweryfikowane miejsce i komplet zakotwień do ściany

Można podłączyć DN160 przez cztery dostarczane podwójne nyple albo DN180 bezpośrednio do centrali. Wybierz jedną koncepcję po obliczeniu oporów. Połączenie zabezpiecz maksymalnie trzema wkrętami samogwintującymi według instrukcji i szczelną taśmą aluminiową; nie obciążaj centrali ciężarem kanałów.

4 przyłącza; DN160 z dostarczanymi nyplami albo DN180

Wszystkie cztery centrale LWZ 180/280, także Enthalpie, wymagają odpływu kondensatu Ø22 mm. Dostarczany przewód/obejmę/wieszak wykorzystaj bez dublowania zakupu. Wymagany spadek co najmniej 10%, tylko jeden syfon z zamknięciem wodnym ≥ 80 mm, napełniony przed podłączeniem; odpływ wolny i zabezpieczony przed mrozem.

1 odpływ i 1 syfon; przewód z osprzętem dostarczany

1/N/PE 230 V, 50 Hz; urządzenie ma kabel z wtyczką do prawidłowego gniazda z przewodem ochronnym. Dostęp do odłączenia zasilania musi pozostać zachowany. Dobierz obwód, zabezpieczenie i układ ochrony według tabliczki oraz projektu elektrycznego. Instrukcja tej rodziny nie podaje konkretnego wyłącznika B16, więc nie przenosimy go z rodziny 130.

1 poprawny obwód i gniazdo dla centrali

Zaprojektuj osobno czerpnię, wyrzutnię, nawiew do pokoi i wywiew z pomieszczeń wilgotnych. Dobierz kanały, rozdzielacze, kształtki, zawory/anemostaty i dostęp do rewizji do obliczonych strumieni oraz oporów. Okapu kuchennego i suszarki wywiewnej nie podłączaj do centrali. Nie wystarczy dobrać kanałów z samej maksymalnej wydajności urządzenia.

4 sieci przy centrali; długości i liczba punktów według projektu

Czerpnia i wyrzutnia wymagają szczelnej izolacji przeciw kondensacji; także nawiew/wywiew prowadzone poza ogrzewaną strefą wymagają izolacji zgodnie z instrukcją i projektem. Uszczelnij połączenia, podwieś kanały niezależnie i ogranicz przenoszenie drgań. Dobierz grubość izolacji do temperatur, wilgotności i trasy.

Według wszystkich wymagających izolacji odcinków i połączeń

Instrukcja wymaga tłumika blisko centrali w przewodzie powietrza nawiewanego i w przewodzie powietrza odprowadzanego. Dobierz średnicę i tłumienie akustyczne do przepływu. Dodatkowe tłumienie przesłuchu między pomieszczeniami dobiera się według projektu; nie traktuj dowolnej obudowy lub osłony ściennej jako zamiennika tłumika kanałowego.

2 podstawowe tłumiki: po 1 na nawiewie i wywiewie; dalsze według projektu

Potrzebne są odpowiednie zakończenia czerpni i wyrzutni oraz szczelne przepusty przez ścianę lub dach. Rozmieść je tak, aby strumień wyrzutowy nie wracał do czerpni i aby nie zasysać zanieczyszczeń. Dobierz ochronę przed opadami, małymi zwierzętami oraz materiał elewacji; nie kupuj wszystkich kolorów i typów zakończeń równocześnie. Czerpnię montuj co najmniej 700 mm nad gruntem.

Po 1 zakończeniu czerpni i wyrzutni; typ i przepusty według projektu

Przy zamkniętych drzwiach powietrze musi mieć drogę od nawiewu do wywiewu. Instrukcja podaje szczelinę pod drzwiami ≥ 8 mm; w razie potrzeby zastosuj zwymiarowane przepusty. Ostateczne przekroje wynikają z bilansu strumieni i wymagań akustycznych.

Dla wszystkich pomieszczeń uczestniczących w przepływie

Przy palenisku zależnym od powietrza pomieszczenia uzgodnij bezpieczną eksploatację, dopływ powietrza do spalania i odpowiednie zabezpieczenie. Instrukcja wskazuje kontrolę różnicy ciśnień między przewodem spalinowym a pomieszczeniem paleniska, a nie między wnętrzem a zewnętrzem. Układ zabezpieczający ma odłączyć zasilanie centrali; nie zastępuj go przyciskiem wentylacji intensywnej. Kontrolę braku cofania spalin udokumentuj przy uruchomieniu.

Tylko w instalacji wymagającej tego paleniska; dobór według uzgodnionego projektu

Po zamontowaniu kompletnych kanałów, filtrów i odpływu kondensatu wymaganego dla danego modelu/orientacji zmierz nawiew i wywiew, skonfiguruj stopnie wentylacji oraz zbilansuj rzeczywiste opory obu torów. Nastawy mają wynikać z projektu mieszkania. Sprawdź zabezpieczenia, drożność przepływów i funkcje sterowania, przekaż instrukcję oraz protokół użytkownikowi.

1 komplet pomiarów i uruchomienie instalacji

LWF SDA180/280 /201670 jest potwierdzony dla LWZ 180,280 oraz obu wersji Enthalpie. Nakładka akustyczna na centralę waży 19 kg; uwzględnij łączną masę 99 kg w mocowaniu. Jej przyłącza mają DN160 niezależnie od alternatywnych DN180 samej centrali. Dwa warianty dostępu do listwy zaciskowej zależą od produkcji. Kanały łącz elastycznie, w wilgotnym pomieszczeniu na czerpni zalecany EPP. Skuteczność akustyczną i potrzebę dalszych tłumików sprawdź w projekcie.

1 opcjonalna nakładka; nie dobierać do LWZ 130 ani 70 E

• LWF SDA 180/280 - Stiebel EltronKod sklepu: 201670

Panel bazowy jest już wbudowany w centralę. Opcjonalny FEB 2.0 /205018 musi należeć do tej samej generacji menu: nie mieszaj wyświetlacza liczbowego i tekstowego. Połączenie magistrali I²C wymaga właściwego ekranowanego przewodu i łącznie ≤ 20 m. Stary FEB /236039 z wykazu OEM nie jest automatycznie zamienny z 205018; jego kompatybilność wymaga osobnego potwierdzenia.

Tylko wybrana dodatkowa obsługa lub wymiana; nie drugi obowiązkowy sterownik

• FEB 2.0 - sterownik pokojowy z wyświetlaczem tekstowym do central wentylacyjnych - Stiebel EltronKod sklepu: 205018

Opcjonalny moduł 206611 jest wymieniony w dokładnym wykazie OEM. Instrukcja 2026 wymaga 4-cyfrowego kodu DATY PRODUKCJI centrali z tabliczki ≥ 9957; to nie jest numer wersji oprogramowania. Sprawdź tabliczkę przed zakupem. Magistrala I²C ma łącznie najwyżej 20 m; połączenie SDA/+5 V/GND/SCL i wariant dla panelu wbudowanego lub ściennego według rysunku. Przewód 3 m, taśmy magnetyczne i opaska są w module. Potrzebne są domowa sieć 2,4 GHz, Internet i właściwe miejsce odbioru sygnału.

1 moduł tylko dla zgodnej daty produkcji i wybranego zdalnego sterowania

• WLAN VRC .1 - moduł Wi-Fi do sterowania centralną wentylacją przez aplikację - Stiebel EltronKod sklepu: 206611

Zewnętrzny impulsowy przycisk bezpotencjałowy podłącz do zacisków 13/14 według instrukcji. Przy otworze puszki potrzebny jest właściwy dławik M12 i odciążenie przewodu. To wejście niskonapięciowe, nie podawać 230 V. Liczbę przycisków i trasy dobierz do funkcji mieszkania.

Wybrane przyciski i zmierzone przewody; dławik przy wymagającym go przepuście

Ta rodzina ma fizyczną przepustnicę bypass i jej sterowanie w centrali. Nie dodawaj letniej kasety LSK 70 E ani dodatkowej uniwersalnej przepustnicy jako obowiązkowego zakupu. Ustaw funkcję według rzeczywistych temperatur i projektu.

Bypass dostarczany w centrali

204817 jest opcjonalnym wymiennikiem w kanale czerpni dla tej dokładnej centrali, nie obowiązkowym zamiennikiem wbudowanego podgrzewacza. Wymaga kompletnego projektu obiegu dolnego źródła: odpowiedniego płynu z ochroną przed zamarzaniem, kolektora/sondy, obiegu pompowego i membranowego naczynia. Regulator i czujnik, szyny, złącza oraz przewód kondensatu są dostarczane z AP. Przyłącza powietrza DN180; projekt DN160 wymaga właściwych redukcji. Nie doliczaj drugiego regulatora FEV do pełnej dostawy.

1 AP tylko przy zaprojektowanym źródle i wybranej funkcji

• LWF AP 1.5 - wstępny podgrzewacz powietrza - Stiebel EltronKod sklepu: 204817

204818 jest opcjonalnym wymiennikiem w kanale nawiewu, nie kompletną pompą ciepła ani samodzielnym źródłem chłodu. Wymaga źródła wody grzewczej/chłodniczej, projektu hydraulicznego, naczynia przeponowego i grupy zabezpieczającej oraz właściwego sterowania. Montaż, izolację przy chłodzeniu i DN180 dobierz do instrukcji. W dostawie są szyny, złącza i wąż kondensatu; filtra fabrycznie brak, jego dodatkowy montaż jest opcjonalny.

1 AR tylko przy przygotowanym źródle i sterowaniu

• LWF AR 1.5 - dogrzewacz / chłodnica powietrza nawiewnego - Stiebel EltronKod sklepu: 204818

Jeśli wybrano AP lub AR: nie przenoś ciężaru na kanały; zamontuj dostarczane szyny i osobne zakotwienia. Od innych elementów kanałowych zachowaj co najmniej 500 mm. Każdy wymiennik wymaga własnego poprawnego odpływu kondensatu Ø19 mm, spadku ≥ 10%, jednego syfonu ≥ 80 mm i ochrony przed mrozem; przewód/obejmę/wieszak z dostawy odejmij od zakupów. Kontrolę odpływu przewidziano co najmniej co 6 miesięcy.

Dla każdego rzeczywiście wybranego AP/AR; bez zakupu całego pakietu obu naraz

AP ma fabryczny filtr G4/ISO Coarse 65%; AR nie ma fabrycznego filtra, dodatkowy jest opcjonalny. Instrukcje wymieniają kasetę G4/353742, FMK F7-1 FBF/171474 oraz M5-1 FBF/171475. Te wkłady dotyczą AP/AR, nie zastępują filtrów głównej centrali 180/280. Wyższa klasa wpływa na opory i przepływ; dobierz ją oraz interwał wymiany według instrukcji komponentu.

Tylko do wybranego AP/AR; właściwa alternatywa i jednostka zakupu

• STIEBEL ELTRON 353742 - część zamienna: FMK G4Kod sklepu: 353742
• FMK F7-1 - STIEBEL ELTRONKod sklepu: 171474
• FMK M5-1 - STIEBEL ELTRONKod sklepu: 171475

W nowej centrali znajdują się standardowo nawiewny M5 i wywiewny G4. Dodatkowe filtry są do późniejszej wymiany albo do zmiany klasy nawiewu. Nie doliczaj pierwszego kompletu ponownie.

Po 1 wkładzie na nawiewie i wywiewie

FMS G4-10/234147: mata wywiewu dla tej rodziny. OEM pakiet ma 10 mat, centrala zużywa 1 przy wymianie wywiewu. Natywna karta COM zachowuje nazwę 280; bieżący OEM może nazywać ten sam numer 180. W instrukcji jest ISO Coarse ≥ 65%, natomiast bieżąca karta filtra podaje>60%; przed zamówieniem sprawdź etykietę właściwej oryginalnej części.

1 mata wywiewu; ilość jednostek zakupu według natywnej oferty

• FMS G4-10 280 - STIEBEL ELTRONKod sklepu: 234147

FMK M5-2/234148 jest standardową kasetą nawiewu dla 180/280 i wersji Enthalpie. OEM opakowanie zawiera 2 kasety, przy wymianie nawiewu centrala zużywa 1. Jest alternatywą do F7, nie drugim filtrem kupowanym obowiązkowo razem z F7.

1 kaseta nawiewu; jednostka zakupu według oferty

• FMK M5-2 280 - STIEBEL ELTRONKod sklepu: 234148

FMK F7-2/234208 zastępuje M5 po stronie nawiewu. Instrukcja wymaga co najmniej F7 dla montażu w domu pasywnym; w pozostałych obiektach jest to wybrana zmiana klasy. OEM opakowanie ma 2 kasety, centrala używa 1. Po zmianie sprawdź bilans strumieni i opory.

1 kaseta w torze nawiewu, gdy wymagany/wybrany F7; zakup według oferty

• FMK F7-2 280 - STIEBEL ELTRONKod sklepu: 234208

Pierwsza kontrola filtrów po 3 miesiącach; wymiana przy zabrudzeniu lub co najmniej raz w roku. Po obsłudze prawidłowo osadź filtry, zresetuj sygnał i zapisz datę. Odpływ kondensatu sprawdzaj co najmniej co 6 miesięcy, a wymiennik i wentylatory zgodnie z terminem 3 lat. Zasada odpływu dotyczy także Enthalpie.

Obsługa obu torów filtrowych, odpływu i centrali według instrukcji
