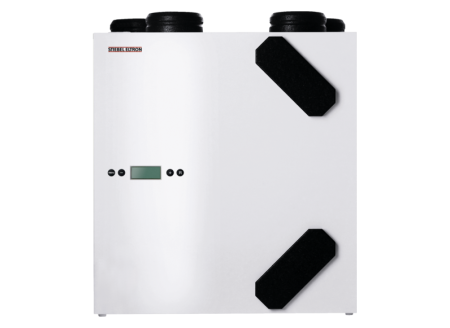

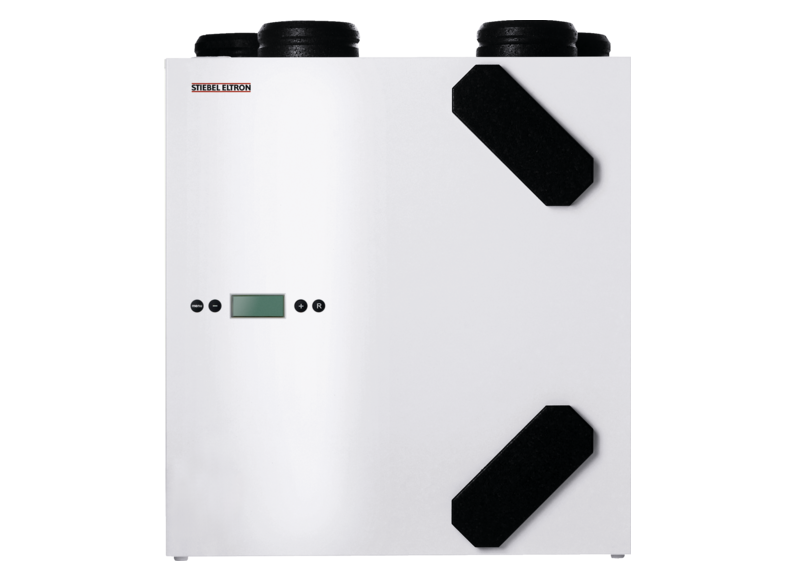

LWZ 70 E - Stiebel Eltron

W komplecie montażowym są dwie listwy ścienne, nasadki i gumowe elementy montażowe oraz elementy przyłącza PVC kondensatu (nakrętka/uszczelka/króciec). Dostarczany przewód sterowania ma około 90 cm. Pierwsze filtry G3 są w centrali. Pełnego zdalnego sterownika instrukcja nie wymienia w zakresie dostawy.

1 centrala i dostarczany komplet; nie dokupować tych samych części

Montaż ścienny w pomieszczeniu chronionym przed mrozem, urządzenie wypoziomowane. Masa 25 kg; instrukcja wskazuje ścianę o masie powierzchniowej co najmniej 200 kg/m². Lekka ściana wymaga właściwego wzmocnienia. Dobierz kotwy do konstrukcji i użyj dostarczanych listew/gum; zachowaj dostęp do filtrów, wymiennika i odpływu.

1 właściwe miejsce i mocowanie do zweryfikowanej ściany

Instrukcja wymaga zdalnego sterowania stopniami. Dokładny wykaz OEM potwierdza ZLWZ 4 S/234866 oraz FEZ/185358; są alternatywami sterowania, nie dwoma obowiązkowymi zakupami. Czterostopniowy ZLWZ 4 S albo sterownik zegarowy FEZ dobierz według funkcji; połączenia zastosuj z dokładnego schematu LWZ 70 E. Bez zdalnej obsługi samoczynna praca na pierwszym stopniu nie zastępuje wymaganej kompletacji.

1 wybrany pełny sterownik dla centrali

• ZLWZ 4 S - Stiebel EltronKod sklepu: 234866
• FEZ - Stiebel EltronKod sklepu: 185358

Według schematu LWZ 70 E połączenie zdalnej obsługi 6×0,5 mm², długość ≤ 30 m. Gniazdo/sterowanie niskonapięciowe 24 V; nie podawać 230 V. FEZ zasila się przez przewód od urządzenia (24–48 V według instrukcji FEZ). Rozkład zacisków centrali i wybranego panelu sprawdź na obu schematach, a nie po nazwie przewodu.

1 zmierzona trasa ≤ 30 m; przewód dostarczany około 90 cm uwzględnić

Cztery króćce DN125 wymagają właściwych kanałów, szczelnych łączników i niezależnego podparcia. Przedłużenia, kolana i rozdzielacze dobierz według tras i oporów. Nie przypisuj automatycznie do 70 E nakładki SDA180/280 ani DN160/DN180 tylko z podobnej nazwy LWZ.

4 przyłącza DN125; materiały i długości według projektu

Wylot kondensatu ma 13 mm; wykorzystaj dostarczane elementy przyłącza PVC zgodnie z rysunkiem. Przewód bez załamań ze spadkiem ≥ 10%, odpływ chroniony przed mrozem. Instrukcja wymaga zanurzenia końcówki co najmniej 60 mm w wodzie syfonu. Nie przenoś wartości 80 mm z rodzin 130/180. Zachowaj napełnienie, drożność i brak podwójnego zamknięcia.

1 poprawny odpływ/syfon; elementy PVC z dostawy odjąć

1/N/PE230 V,50 Hz; prawidłowe gniazdo z przewodem ochronnym i możliwość odłączenia urządzenia. Prace wykonuj po odłączeniu napięcia; w instalacji zapewnij właściwe rozłączenie zgodnie z instrukcją. Dobór zabezpieczenia i przewodu opiera się na tabliczce oraz projekcie; nie kopiuj B16 z innej rodziny i nie wyprowadzaj doboru z rozbieżnych wartości mocy w starej tabeli.

1 prawidłowy obwód dla centrali

Zaprojektuj osobno czerpnię, wyrzutnię, nawiew do pokoi i wywiew z pomieszczeń wilgotnych. Dobierz kanały, rozdzielacze, kształtki, zawory/anemostaty i dostęp do rewizji do obliczonych strumieni oraz oporów. Okapu kuchennego i suszarki wywiewnej nie podłączaj do centrali. Nie wystarczy dobrać kanałów z samej maksymalnej wydajności urządzenia.

4 sieci przy centrali; długości i liczba punktów według projektu

Czerpnia i wyrzutnia wymagają szczelnej izolacji przeciw kondensacji; także nawiew/wywiew prowadzone poza ogrzewaną strefą wymagają izolacji zgodnie z instrukcją i projektem. Uszczelnij połączenia, podwieś kanały niezależnie i ogranicz przenoszenie drgań. Dobierz grubość izolacji do temperatur, wilgotności i trasy.

Według wszystkich wymagających izolacji odcinków i połączeń

Instrukcja wymaga tłumika blisko centrali w przewodzie powietrza nawiewanego i w przewodzie powietrza odprowadzanego. Dobierz średnicę i tłumienie akustyczne do przepływu. Dodatkowe tłumienie przesłuchu między pomieszczeniami dobiera się według projektu; nie traktuj dowolnej obudowy lub osłony ściennej jako zamiennika tłumika kanałowego.

2 podstawowe tłumiki: po 1 na nawiewie i wywiewie; dalsze według projektu

Potrzebne są odpowiednie zakończenia czerpni i wyrzutni oraz szczelne przepusty przez ścianę lub dach. Rozmieść je tak, aby strumień wyrzutowy nie wracał do czerpni i aby nie zasysać zanieczyszczeń. Dobierz ochronę przed opadami, małymi zwierzętami oraz materiał elewacji; nie kupuj wszystkich kolorów i typów zakończeń równocześnie.

Po 1 zakończeniu czerpni i wyrzutni; typ i przepusty według projektu

Przy zamkniętych drzwiach powietrze musi mieć drogę od nawiewu do wywiewu. Instrukcja podaje szczelinę pod drzwiami ≥ 8 mm; w razie potrzeby zastosuj zwymiarowane przepusty. Ostateczne przekroje wynikają z bilansu strumieni i wymagań akustycznych.

Dla wszystkich pomieszczeń uczestniczących w przepływie

Przy palenisku zależnym od powietrza pomieszczenia uzgodnij bezpieczną eksploatację, dopływ powietrza do spalania i odpowiednie zabezpieczenie. Instrukcja wskazuje kontrolę różnicy ciśnień między przewodem spalinowym a pomieszczeniem paleniska, a nie między wnętrzem a zewnętrzem. Układ zabezpieczający ma odłączyć zasilanie centrali; nie zastępuj go przyciskiem wentylacji intensywnej. Kontrolę braku cofania spalin udokumentuj przy uruchomieniu.

Tylko w instalacji wymagającej tego paleniska; dobór według uzgodnionego projektu

Po zamontowaniu kompletnych kanałów, filtrów i odpływu kondensatu wymaganego dla danego modelu/orientacji zmierz nawiew i wywiew, skonfiguruj stopnie wentylacji oraz zbilansuj rzeczywiste opory obu torów. Nastawy mają wynikać z projektu mieszkania. Sprawdź zabezpieczenia, drożność przepływów i funkcje sterowania, przekaż instrukcję oraz protokół użytkownikowi.

1 komplet pomiarów i uruchomienie instalacji

LWZ 70 E nie ma standardowo wbudowanej nagrzewnicy elektrycznej. Ochrona wymiennika działa przez zmianę pracy wentylatora nawiewu i okresowe wyłączenia według instrukcji. Nie opisuj tej centrali jak nowszych 130/180/280 z wbudowanym podgrzewaczem.

Fabryczne sterowanie ochroną; bez dodatkowego obowiązkowego podgrzewacza

Dokładny wykaz OEM wymienia 236038. Jest opcją projektu, a nie fabrycznie dostarczaną nagrzewnicą. Wariant wymaga własnej instrukcji podgrzewacza, właściwych połączeń kanałowych, zasilania/sterowania i nastawy centrali dla podłączonego podgrzewacza. Nie znaleziono aktywnej natywnej karty COM ani osobnej pełnej instrukcji 236038; Interex potwierdzi komplet przed zamówieniem. Nie oferujemy przypadkowej grzałki o podobnej mocy jako zamiennika.

Tylko przy wybranym i potwierdzonym projekcie; bez pozycji koszyka

Kaseta 227046 jest wymieniona przez OEM dla 233851. To wybrana zamiana wymiennika na okres letni bez odzysku ciepła, nie automatyczna przepustnica. Odnaleziony arkusz kasety z 2007 opisuje LWZ 70/TVZ 70 i starsze przyciski; przed montażem sprawdź kasetę z numerem centrali, a czynności wyłączenia/dostępu stosuj według instrukcji LWZ 70 E. Nie publikujemy starszej sekwencji OK/plus jako procedury dla 70 E.

1 kaseta tylko przy potwierdzonym rozwiązaniu letnim

• LSK 70 E - Stiebel EltronKod sklepu: 227046

189800 jest wymieniony w dokładnym wykazie OEM, a instrukcja centrali pokazuje rozwiązania zdalnej obsługi/FEQ. Nie ma aktywnej natywnej karty COM; nie przypisano uniwersalnego czujnika CO₂ ani WLAN jako zamiennika. Dodatkowy czujnik i współpracę z wybranym sterownikiem Interex potwierdzi na dokładnym schemacie przed zamówieniem.

Tylko wybrana funkcja według potwierdzonego schematu; brak koszyka

Standardowo centrala ma dwie maty G3. Nawiewny F7 jest wybraną zmianą klasy, a nie dodatkowym filtrem kupowanym razem ze standardowym G3 w tym samym miejscu. Pierwszego kompletu G3 nie doliczaj ponownie. Dla domu pasywnego instrukcja wymaga odpowiedniej dokładnej filtracji czerpni; projekt potwierdzi zastosowane rozwiązanie.

2 maty G3 w centrali; ewentualna zmiana nawiewu według projektu

222446 jest dokładnym oryginalnym zestawem mat G3 dla LWZ 70 E. OEM pakiet ma 10 mat; standardowo przy pełnej wymianie centrala zużywa 2 maty. Przy wybranym F7 pozostaje G3 na wywiewie. Nie przeliczaj ceny ani liczby pozycji koszyka bez potwierdzenia natywnej jednostki sprzedaży.

Zużycie:2 maty w standardzie albo 1 wywiewna przy F7; zakup według oferty

• STIEBEL ELTRON 222446 - część zamienna: FMS G3-10 70Kod sklepu: 222446

227660 jest oryginalnym filtrem F7 wymienionym dla LWZ 70 E. OEM podaje pakiet 2 kaset. Zastosuj na właściwym torze nawiewu według instrukcji, zamiast jego maty G3; wywiew pozostaje z właściwym filtrem. Dla wymagań domu pasywnego potwierdź cały układ filtracji czerpni i strumienie po zmianie oporów.

1 kaseta na właściwym torze nawiewu; jednostka zakupu według oferty

• STIEBEL ELTRON 227660 - część zamienna: FMK F7-2 70Kod sklepu: 227660

Stan filtrów sprawdzaj przy wskazaniu kontrolki i według zabrudzenia; instrukcja dopuszcza odkurzenie właściwych mat i wymaga co najmniej corocznej wymiany. Pracuj po odłączeniu napięcia, prawidłowo osadź wkłady i zresetuj wskazanie przyciskiem R według instrukcji. Wymiennik i wentylatory mają termin 3 lat; odpływ musi pozostawać drożny i napełniony.

Obsługa obu filtrów, wymiennika/wentylatorów i odpływu
