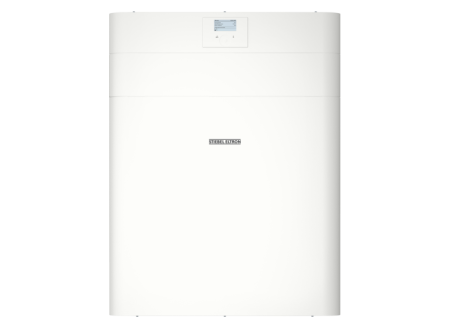

LWZ-W 600 E Premium - Stiebel Eltron

Panel wbudowany, elektryczna nagrzewnica wstępna, bypass i WLAN są w centrali. Dostawa obejmuje 1 listwę ścienną, 2 dystanse, 1 wąż kondensatu, obejmę i łuk montażowy, naklejkę przyłączy lewej wersji oraz obudowę ścienną i zaślepkę do przeniesienia panelu. Pierwsze filtry F7/G4 są zamontowane.

1 komplet; części dostarczanych nie kupować ponownie

Montaż wewnętrzny na ścianie, urządzenie wypoziomowane, pomieszczenie bez mrozu. Masa 61,2 kg; lekka ściana wymaga odpowiedniego wzmocnienia. Do budynku potrzebne dobrane kotwy/śruby. Rysunek wymaga ≥300 mm z obu boków, ≥400 mm u góry i dołu oraz ≥700 mm przed urządzeniem.

1 przygotowane miejsce i mocowania do podłoża

Czerpnia, wyrzutnia, nawiew i wywiew mają Ø180 mm. Zaprojektuj kanały, łączniki, kształtki, rozdzielacze i zawory według przepływów/oporu. Połączenia mają być szczelne i elastycznie odseparowane od drgań. Nie przyjmuj automatycznie DN200 z nazwy zewnętrznego zakończenia.

4 przyłącza; długości i liczba punktów według projektu

Kanały czerpni i wyrzutni wymagają izolacji cieplnej i paroszczelności. Nawiew/wywiew poza ogrzewaną strefą również zaizoluj. Podparcie i szczelne połączenia dobierz do rzeczywistych tras; usuń opiłki i brud przed podłączeniem.

Według tras, temperatur i połączeń

Zastosuj tłumiki w obu kanałach blisko centrali. Dodatkowe tłumienie przesłuchu zależy od układu szeregowego lub gwiazdowego; dobierz średnicę i tłumienie do obliczonych strumieni.

2 podstawowe tłumiki: po 1 na nawiewie i wywiewie; dalsze według projektu

Zapewnij 2 właściwe zakończenia i szczelne przepusty. Czerpnia co najmniej 700 mm nad gruntem oraz według miejscowych wymogów. Na jednej elewacji rozstaw czerpnię i wyrzutnię o ≥2 m; jeśli niemożliwe, oddziel strumienie zgodnie z instrukcją. Unikaj zanieczyszczeń i okien pomieszczeń sąsiada.

Po 1 zakończeniu czerpni i wyrzutni; typ oraz przejścia według projektu

Odpływ jest wymagany także dla tej wersji E. Wykorzystaj dostarczany wąż, obejmę i łuk; przed syfonem bez przerwy połączenia. Spadek ≥10%, tylko 1 syfon z wodą ≥80 mm, swobodny dalszy odpływ, ochrona przed mrozem. Prawa wersja: odpływ po prawej stronie wyrzutni; lewa: po lewej. Nieużywane wyjście uszczelnij i zaizoluj.

1 odpływ i 1 napełniony syfon; części dostarczane odjąć od zakupów

Tylko przy wysokiej wilgotności i wysokich temperaturach zewnętrznych instrukcja wymaga drugiego węża przy drugim odpływie. Nie jest to standardowy drugi zakup dla każdej instalacji.

Drugi odpływ wyłącznie przy opisanych warunkach klimatu

230 V, 1/N/PE, 50/60 Hz. Urządzenie jest okablowane do gniazda z PE. Uwzględnij 2500 W i 12,1 A maksymalnie z podgrzewaczem. Zabezpieczenie, przewód i układ ochrony dobiera elektryk według tabliczki i budynku; instrukcja nie ustala tutaj uniwersalnego B16.

1 obwód i dostępne odłączenie zasilania

Fabrycznie strona zewnętrzna jest prawa. Dla lewego układu trzeba przełożyć podgrzewacz, filtry, odpływ i bypass; użyć naklejki z dostawy i ustawić Device type = Left-hand version. Sprawdź osadzenie uszczelek. Zamiana samych rur nie wystarcza.

Tylko wybrana zmiana układu; nie dodatkowy komplet urządzenia

Obudowa i zaślepka są już w komplecie. Wymagany ekranowany przewód 4-żyłowy, np. LiYCY 2×2×0,8 mm², długość do 20 m; nie równolegle do kabla trójfazowego, rezerwa 20–30 cm. Puszka podtynkowa jest zalecana. Gniazdo 6-pin: 3 GND, 4 +5 V DC, 5 SDA, 6 SCL; 1/2 niewykorzystane.

1 opcjonalna trasa przewodu; panel i obudowa dostarczane

206612 jest potwierdzony dla tej centrali. Można podłączyć łącznie do 3 paneli, licząc fabryczny; dodatkowy panel nie jest potrzebny do zwykłego przeniesienia tego z obudowy. Montaż na wewnętrznej ścianie bez słońca, przeciągu i zasłon. Przewód ekranowany, BUS ≤20 m i 5 V według obu instrukcji.

Według wybranej obsługi; maks. 3 panele łącznie, bez dublowania fabrycznego

• FEB 2.1 - sterownik pokojowy z wyświetlaczem tekstowym do central wentylacyjnych - Stiebel EltronKod sklepu: 206612

WLAN 2,4 GHz/DHCP jest wbudowany. Do wybranej obsługi MyStiebel potrzebna jest własna sieć i Internet; parowanie zgodnie z BA, WPA2 PSK/CCMP lub wyżej. Nie dokupuj modułu VRC .1/206611 jako obowiązkowego wyposażenia tego urządzenia i nie przenoś jego progu produkcji ≥9957 na tę rodzinę.

WLAN dostarczany; sieć tylko przy wybranym sterowaniu aplikacją

Panel zawiera funkcje pomiaru temperatury/wilgotności i jakości powietrza. Przy sterowaniu według potrzeb zalecany panel w pomieszczeniu i włączenie Environment sensor; nie dodawaj automatycznie oddzielnego czujnika CO2 tylko do tej funkcji.

Wybrana konfiguracja panelu; bez dodatkowego czujnika jako obowiązkowego zakupu

Zewnętrzny styk bezpotencjałowy podłącza się do X19.1 GND i X19.2 +5 V. Czas pracy ustawia Intens. vent. time. Potrzebna właściwa trasa, dławik i odciążenie przewodu; nie podawać 230 V na wejście.

Przyciski i przewód tylko dla wybranej funkcji

X20.3 GND/X20.4 +10 V. Po włączeniu wejścia dla stopni lub bypassu sterowanie przez magistralę I²C jest niemożliwe. Wybierz jedną właściwą koncepcję; nie obiecuj równoczesnego nadrzędnego sterowania 0–10 V i panelami.

Tylko projektowane sterowanie zewnętrzne

Przy wspólnej pracy z paleniskiem wymagane środki zależą od jego rodzaju i projektu. Układ monitorowania ciągu ma wyłączyć centralę, a kontrolę braku cofania spalin trzeba udokumentować. X30 jest pod napięciem sieciowym; zamiast mostka wymagany właściwy adapter LWZ-W 600 Leitung Unterdr.Sicherheitsab. Numer sprzedażowy adaptera nie jest tu potwierdzony.

Tylko przy wymagającym tego palenisku; adapter i zabezpieczenie do potwierdzenia

W układzie wielu pomieszczeń zapewnij drogę od nawiewu do wywiewu. BA podaje szczelinę ≥8 mm albo kratki. Pozostaw dostępne otwory czyszczenia kanałów; nie podłączaj okapu ani suszarki wywiewnej.

Według pomieszczeń, bilansu i trasy kanałów

206596 jest dokładnym SKU standardowej kasety nawiewu. BA drukuje nazwę 70-2, a aktualna karta i sklep 55-2; oba wskazują ten sam numer i ISO ePM1 55% / F7. OEM pakiet ma 2 kasety, przy wymianie tego toru potrzebna jest 1.

1 kaseta przy wymianie; jednostka zakupu według oferty

• FMK EPM1 55-2 W450/600 - STIEBEL ELTRONKod sklepu: 206596

208869 / FMS EPMC 65-2: jednoznaczny filtr wywiewu nowej BA, ISO Coarse 65%. OEM pakiet ma 2 maty. Przy wymianie wywiewu centrala zużywa 1; nie wkładaj tej maty zamiast kasety F7 nawiewu.

1 mata przy wymianie wywiewu; jednostka zakupu według oferty

• FMS EPMC 65-2 W450/600 - Filtr powietrza do systemów wentylacji / rekuperacji - Stiebel EltronKod sklepu: 208869

206610 jest w dokładnym wykazie OEM dla tej centrali. Starsza BA i nazwa wskazują 65%, lecz bieżąca karta drukuje ISO Coarse >60%, a nowa BA wymaga ≥65%. Przed wyborem tego pakietu potwierdź etykietę rzeczywistej oryginalnej części; nie przypisujemy jej wyższej klasy bez dowodu.

Opcjonalny pakiet 10 mat do wymian, tylko po potwierdzeniu klasy; 1 mata na wymianę

• FMS EPMC 65-10 W450/600 - STIEBEL ELTRONKod sklepu: 206610

206597 / FMK EPA 12-2 jest alternatywą kasety nawiewu, E12 / ISO 30E 99,9%. OEM pakiet ma 2 kasety. Nie montuj F7 i E12 jednocześnie w tym samym miejscu; po zmianie sprawdź opory i strumienie.

1 wybrana kaseta nawiewu; jednostka zakupu według oferty

• FMK EPA 12-2 W450/600 - STIEBEL ELTRONKod sklepu: 206597

Pierwsza kontrola filtrów po 3 miesiącach, wymiana przy pełnym zabrudzeniu/przebarwieniu i co najmniej co 12 miesięcy. Strzałki filtrów w dół; po wymianie reset i data. Odpływ sprawdzaj co 6 miesięcy i przed zimą. Wymiennik, wentylatory i podgrzewacz: czyszczenie co 36 miesięcy; kanały regularnie kontrolować.

Oba tory i elementy według terminów instrukcji

Uruchamiaj po podłączeniu kanałów, filtrów i napełnionego odpływu. Fabrycznie wentylatory wyłączone; uruchom kreator i właściwą orientację. Dobierz stopnie do projektu, zmierz nawiew/wywiew i offsety. Model 600: zakres 150–600 m³/h, nominalny przepływ nowej BA 420 m³/h; wartości nominalnej nie kopiuj jako projektu budynku.

1 uruchomienie, pomiary i protokół
