Mi 3 - CLAGE Mi
CLAGE Mi 3; natywny SKU 16033, dokładny OEM 1500-16033. Podumywalkowy, ciśnieniowy do 10 bar; dopuszczony układ zamknięty lub otwarty z właściwą armaturą. 230 V 1~/N/PE (L,N,PE), 3.5 kW, 15.2 A; minimum producenta 1.5 mm²; fabryczna wtyczka ochronna. Jeden punkt, dopływ ≤20°C, CSP 3 w komplecie; około 2 l/min przy ΔT25 K. Dobór obwodu i armatury oraz rozbieżności dokumentów: kompletacja instalacji Interex.
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
Mi 3 - CLAGE Mi · 16033
Jeden punkt, bez instalacji prysznicowej. Dopływ ≤20°C; ≥1100 Ωcm; montaż bez narażenia na mróz. 230 V 1~/N/PE (L,N,PE), 3.5 kW, 15.2 A; minimum producenta 1.5 mm²; fabryczna wtyczka ochronna
W komplecie z urządzeniem
- Ogrzewacz, właściwy uchwyt ścienny, uszczelki, śruby/kołki, sitko dopływu i specjalny regulator CSP 3. Fabryczny przewód zasilający; nie doliczaj drugiego uchwytu ani wkładu. Bateria nie stanowi kompletu samego Mi 3 / Mi 6. PI wymienia akcesoria podblatowe FVS i trójnik pod nagłówkiem dostawy, ale także „fakultatywny”; sprawdź faktyczny komplet przed dodatkowym zamówieniem.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieUrządzenie, mocowanie i regulator w dostawie | Ogrzewacz, właściwy uchwyt ścienny, uszczelki, śruby/kołki, sitko dopływu i specjalny regulator CSP 3. Fabryczny przewód zasilający; nie doliczaj drugiego uchwytu ani wkładu. Bateria nie stanowi kompletu samego Mi 3 / Mi 6. PI wymienia akcesoria podblatowe FVS i trójnik pod nagłówkiem dostawy, ale także „fakultatywny”; sprawdź faktyczny komplet przed dodatkowym zamówieniem. Instrukcja urządzenia: s. 9, 14, 19 | 1 dostarczany komplet na urządzenie Dobierz z Interex |
| WymaganeJedna armatura: układ zamknięty albo otwarty | Mi 3 i Mi 6 dopuszczają obie instalacje, ciśnienie urządzenia do 10 bar. Zamknięta: standardowa bateria z dwoma przewodami, wąż od ciepłego odpływu ogrzewacza do baterii, rozdzielenie zimnego dopływu trójnikiem. Otwarta: dedykowana bateria z trzema przewodami; zimny dopływ do baterii, dalej do ogrzewacza i swobodny ciepły wypływ. Wybierz jeden układ i jedną baterię. Istniejącą zgodną baterię można wykorzystać. Montaż pod umywalką, przyłącza do góry. Instrukcja urządzenia: s. 7, 10, 11, 13, 14 | 1 bateria w jednym wybranym schemacie Dobierz z Interex |
| Przy tym wariancie instalacjiEND, EWT lub SNM do wariantu otwartego | Jedna dedykowana bateria otwarta z trzema przewodami G⅜. END/EWT mają garnitur odpływowy. Nie dodawaj trójnika zimnej wody z układu zamkniętego. Przy przepływowym ogrzewaczu nie wkładaj kryzy przeznaczonej dla zasobnika. Dobierz CSP właściwy dla Mi i potwierdź próg startu. Instrukcja urządzenia: s. 7, 10, 13, 17 | 1 wybrana bateria, tylko gdy brak zgodnej
|
| Przy tym wariancie instalacjiEAK lub EKM do pojedynczego małego zlewu | Producent wskazuje EAK 1100-04430 i EKM 1100-04223 dla serii M: wersje otwarte, trzy przewody G⅜. Wybierz jedną zamiast baterii umywalkowej. Zweryfikuj wysięg, otwór, długość przewodów oraz ograniczoną wydajność Mi. Źródło doboru: s. 45 | 1 alternatywna bateria, zamiast pozostałych
|
| Przy tym wariancie instalacjiSensor AEB/AEN — otwarty; AEB-C/AEN-C — zamknięty | OEM dopuszcza te armatury do serii M. Wersje bez C mają trzy przewody i układ otwarty; wersje C dwa przewody i układ zamknięty. Wybierz jedną baterię. AEB ma baterię 6 V w komplecie, AEN zasilacz 230 V/6 V w komplecie i wymaga osobnego dostępnego punktu zasilania. Aktualna PI otwartych sensorów wskazuje CSS, podczas gdy Mi wymaga CSP 3; wersje C mają CSP 3, którego ograniczenie <2 l/min wymaga pomiaru rzeczywistego przepływu. Przed zakupem Interex potwierdza właściwy perlator i przepływ, bez automatycznej wymiany wkładu sensora. Źródło doboru: s. 44 | 1 wybrany sensor po potwierdzeniu doboru
|
| Przy tym wariancie instalacjiFVS i trójnik — tylko dla schematu zamkniętego | FVS 89620: 1 wąż G⅜ nakrętka × G⅜ nakrętka, 50 cm, między zimnym dopływem i ogrzewaczem. T 89610: 1 rozdzielenie zimnego dopływu przy zaworze (G⅜ / zacisk Ø10 mm), jeżeli istniejący układ go nie zapewnia. PI nazywa je akcesoriami w dostawie i jednocześnie fakultatywnymi — sprawdź opakowanie i geometrię złącza. W otwartym układzie z trzema przewodami armatury nie są dodatkowym obowiązkowym zakupem. Instrukcja urządzenia: s. 10, 11, 13 | 0 gdy dostarczone/istnieją; maks. 1 wąż + 1 trójnik wg schematu
|
| WymaganeDopływ, odcięcie i właściwe przyłącza | Dostępny osobny zawór odcinający zimnej wody. Złącza ogrzewacza G⅜; dopasuj przewody do jednego wybranego schematu. Promień zginania elastycznego przewodu minimum 27 mm, bez naprężeń. Zawór, przejścia, syfon i trasy według istniejącej umywalki dobiera Interex. Instrukcja urządzenia: s. 10, 11, 12, 13, 14, 15 | 1 dostępne odcięcie; przejścia wg rzeczywistego układu Dobierz z Interex |
| WymaganeZasilanie i zabezpieczenia | 230 V 1~/N/PE (L,N,PE), 3.5 kW, 15.2 A; minimum producenta 1.5 mm²; fabryczna wtyczka ochronna. Zapewnij właściwe gniazdo z PE w zasięgu fabrycznego przewodu; nie dobieraj przedłużacza. Obciążalność, długość i zabezpieczenia dobiera i sprawdza Interex; prąd znamionowy nie jest gotową wartością bezpiecznika. Instrukcja urządzenia: s. 7, 16, 17 | 1 zgodny obwód i punkt przyłączenia Dobierz z Interex |
| WymaganeWarunki pracy i pierwsze uruchomienie | Jeden punkt, dopływ ≤20°C, woda ≥1100 Ωcm przy 15°C. Start 1.4 l/min, stop 1 l/min; około 2 l/min przy ΔT25 K. Mi: otwarty albo zamknięty, maks. 10 bar zgodnie z wybraną armaturą. Nie jest urządzeniem prysznicowym. Najpierw przepłucz instalację, napełnij i odpowietrz przy odłączonym zasilaniu, sprawdź szczelność, zamontuj właściwy CSP, dopiero wtedy podłącz prąd. Dopasowanie przepływu wykonuje specjalista. Temperatura wynika z przepływu i dopływu, bez elektronicznej nastawy. Instrukcja urządzenia: s. 7, 10, 11, 12, 13, 16, 17, 18 | 1 uruchomienie; odpowietrzenie po każdym opróżnieniu Dobierz z Interex |
| Serwis / wymianaSitko dopływu i części według numeru seryjnego | Sitko jest częścią dostawy w zimnym dopływie. Przy spadku strumienia sprawdź sitko i CSP; odłącz prąd, zamknij dopływ, oczyść i po złożeniu odpowietrz. Wkład grzejny, kabel i uszczelki dobiera Interex po tabliczce i numerze seryjnym; nie przypisano grzałek tylko według mocy. Instrukcja urządzenia: s. 14, 19, 20, 21 | 0 dodatkowych filtrów przy standardowym montażu Dobierz z Interex |
| Serwis / wymianaRegulator CSP 3 — wymiana, nie drugi wkład | CSP 3 0010-00421 jest dołączony. Zapasowy wkład tylko przy utracie/zużyciu. Jeśli brakuje tulejki baterii, wybierz jeden kompletny wariant a (M24 zewnętrzny) albo i (M22 wewnętrzny), zgodny z rzeczywistym wylotem. Dobór gwintu i przepływu potwierdza Interex. Nie zamawiaj wszystkich wariantów. Źródło doboru: s. 2 | 0 dodatkowych przy montażu; 1 przy wymianie
|
Mi 3 / Mi 6: instrukcja 04.2025 podaje start 1,4 / 2,0 l/min; PI 03.2025 podaje 1,3 / 2,2 l/min. W profilu wartości instrukcji i pomiar rozruchu.
PI Mi s.4 ma nagłówek „zawarte w zakresie dostawy” dla FVS/T i dodatkowo „fakultatywny”. Brak pewności rzeczywistego opakowania: nie utworzono automatycznego obowiązkowego zakupu.
Regulator sensorów: PI AEB/AEN otwartych CSS, Mi CSP; AEB-C/AEN-C fabrycznie CSP3 może ograniczać start Mi6. Wymagany dobór Interex przed zamówieniem, nie mechaniczne łączenie nazw serii.
Instrukcja montażu producenta (PL) · wersja 04.2025 · dobór dla SKU 16033
Dobór i dokumentacja
CLAGE Mi 3; natywny SKU 16033, dokładny OEM 1500-16033. Podumywalkowy, ciśnieniowy do 10 bar; dopuszczony układ zamknięty lub otwarty z właściwą armaturą. 230 V 1~/N/PE (L,N,PE), 3.5 kW, 15.2 A; minimum producenta 1.5 mm²; fabryczna wtyczka ochronna. Jeden punkt, dopływ ≤20°C, CSP 3 w komplecie; około 2 l/min przy ΔT25 K. Dobór obwodu i armatury oraz rozbieżności dokumentów: kompletacja instalacji Interex.
Oryginalna karta: Mi 3 - CLAGE Mi — dane i formularz zakupu

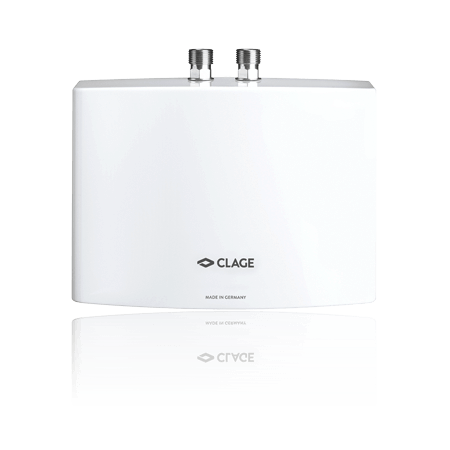

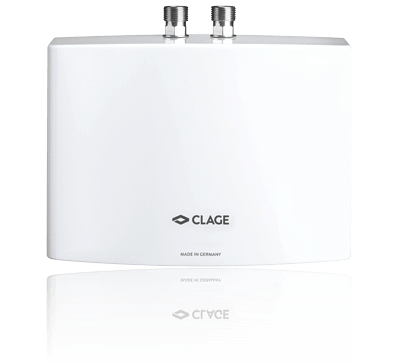

Mi 3 - CLAGE Mi
Dostępność: Dostępny
Czas wysyłki: 7–10 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 16033
- Opis produktu
Mi 3 - CLAGE Mi to produkt CLAGE do instalacji ciepłej wody użytkowej. Pozycja została dodana do sklepu na podstawie karty produktowej CLAGE oraz cennika detalicznego CLAGE 2023.
Interex Katowice pomaga dobrać moc, sposób zasilania, zabezpieczenia i osprzęt montażowy przed zakupem.
| Nr artykułu | 1500-16033 |
| Moc znamionowa przy 230 V [kW] | 3,5 |
| Dopuszczalne nadciśnienie robocze [MPa (bar)] | 1 (10) |
| Przyłącza wody (śrubowe) | G ⅜" |
| Wydajność ciepłej wody przy Δt = 25 K 1) [l/min] | 2,0 |
| Przepływ załączający [l/min] | 1,3 |
| Maksymalne natężenie przepływu 2) [l/min] | 2,0 |
| Prąd znamionowy przy 230 V [A] | 15 |
| Wymagany przekrój poprzeczny kabla [mm²] | 1,5 |
| Maksymalna temperatura wlotowa [ °C ] | 20 |
Nr art.: 1500-16033 EAN: 4010436160339
Źródło danych: CLAGE, karta produktu: zobacz stronę producenta. Cena z cennika detalicznego CLAGE 2023; przed większym zamówieniem potwierdzamy dostępność i aktualność ceny.
