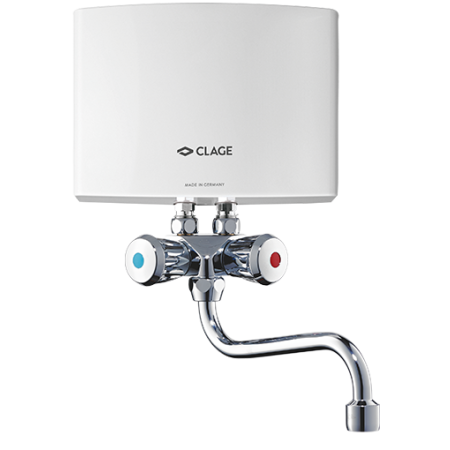

Mi3 BAT - CLAGE Mi3 BAT
CLAGE Mi 3 BAT; natywny SKU 17120, dokładny OEM 1500-17120. Zestaw nadumywalkowy bezciśnieniowy 0 bar, SMB i wylewka 16 cm w komplecie. 230 V 1~/N/PE (L,N,PE), 3.5 kW, 15.2 A; minimum producenta 1.5 mm²; fabryczna wtyczka ochronna. Jeden punkt, dopływ ≤20°C, CSP 3 w komplecie; około 2 l/min przy ΔT25 K. Dobór obwodu i armatury oraz rozbieżności dokumentów: kompletacja instalacji Interex.
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
Mi3 BAT - CLAGE Mi3 BAT · 17120
Jeden punkt, bez instalacji prysznicowej. Dopływ ≤20°C; ≥1100 Ωcm; montaż bez narażenia na mróz. 230 V 1~/N/PE (L,N,PE), 3.5 kW, 15.2 A; minimum producenta 1.5 mm²; fabryczna wtyczka ochronna
W komplecie z urządzeniem
- Ogrzewacz, właściwy uchwyt ścienny, uszczelki, śruby/kołki, sitko dopływu i specjalny regulator CSP 3. Fabryczny przewód zasilający; nie doliczaj drugiego uchwytu ani wkładu. Mi 3 BAT to zestaw z baterią SMB i wylewką 16 cm; montaż na baterii, metalowy uchwyt ścienny.
- Mi 3 BAT jest gotowym układem nadumywalkowym z bezciśnieniową SMB/LS. Dopływ ścienny G½, dwa złącza G⅜ z uszczelkami między baterią a ogrzewaczem. Wylot pozostaje otwarty. W standardowym montażu nie doliczaj END, FVS, trójnika ani drugiej SMB.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieUrządzenie, mocowanie i regulator w dostawie | Ogrzewacz, właściwy uchwyt ścienny, uszczelki, śruby/kołki, sitko dopływu i specjalny regulator CSP 3. Fabryczny przewód zasilający; nie doliczaj drugiego uchwytu ani wkładu. Mi 3 BAT to zestaw z baterią SMB i wylewką 16 cm; montaż na baterii, metalowy uchwyt ścienny. Instrukcja urządzenia: s. 9, 14, 19 | 1 dostarczany komplet na urządzenie Dobierz z Interex |
| W komplecieBateria SMB z wylewką 16 cm | Mi 3 BAT jest gotowym układem nadumywalkowym z bezciśnieniową SMB/LS. Dopływ ścienny G½, dwa złącza G⅜ z uszczelkami między baterią a ogrzewaczem. Wylot pozostaje otwarty. W standardowym montażu nie doliczaj END, FVS, trójnika ani drugiej SMB. Instrukcja urządzenia: s. 12, 14, 15 | 1 bateria + 1 wylewka w zestawie Dobierz z Interex |
| OpcjonalnieZamienna długość wylewki LS 12 / 20 / 30 | Instrukcja wymienia LS12 0010-0052, LS20 0010-0054 i LS30 0010-0055. Jedna wylewka zamiast fabrycznej 16 cm. Dopasuj zasięg do umywalki. PI Mi BAT opisuje połączenie M22, katalog tabelą ½ cala i M22 na wylocie — przed doborem przejścia Interex sprawdza rzeczywiste mocowanie SMB. Instrukcja urządzenia: s. 7, 15 | 1 wybrana wylewka zamiast fabrycznej
|
| WymaganeDopływ, odcięcie i właściwe przyłącza | Stabilny ścienny dopływ G½ do SMB, osobny dostępny zawór odcinający. Dwa uszczelnione złącza G⅜ urządzenia. Metalowy uchwyt z dostawy pozwala odsunąć urządzenie do 15 mm. Nie blokuj otwartego wypływu. Instrukcja urządzenia: s. 10, 11, 12, 13, 14, 15 | 1 dostępne odcięcie; przejścia wg rzeczywistego układu Dobierz z Interex |
| WymaganeZasilanie i zabezpieczenia | 230 V 1~/N/PE (L,N,PE), 3.5 kW, 15.2 A; minimum producenta 1.5 mm²; fabryczna wtyczka ochronna. Zapewnij właściwe gniazdo z PE w zasięgu fabrycznego przewodu; nie dobieraj przedłużacza. Obciążalność, długość i zabezpieczenia dobiera i sprawdza Interex; prąd znamionowy nie jest gotową wartością bezpiecznika. Instrukcja urządzenia: s. 7, 16, 17 | 1 zgodny obwód i punkt przyłączenia Dobierz z Interex |
| WymaganeWarunki pracy i pierwsze uruchomienie | Jeden punkt, dopływ ≤20°C, woda ≥1100 Ωcm przy 15°C. Start 1.4 l/min, stop 1 l/min; około 2 l/min przy ΔT25 K. Mi 3 BAT: wyłącznie otwarty układ 0 bar. Nie jest urządzeniem prysznicowym. Najpierw przepłucz instalację, napełnij i odpowietrz przy odłączonym zasilaniu, sprawdź szczelność, zamontuj właściwy CSP, dopiero wtedy podłącz prąd. Dopasowanie przepływu wykonuje specjalista. Temperatura wynika z przepływu i dopływu, bez elektronicznej nastawy. Instrukcja urządzenia: s. 7, 10, 11, 12, 13, 16, 17, 18 | 1 uruchomienie; odpowietrzenie po każdym opróżnieniu Dobierz z Interex |
| Serwis / wymianaSitko dopływu i części według numeru seryjnego | Sitko jest częścią dostawy w zimnym dopływie. Przy spadku strumienia sprawdź sitko i CSP; odłącz prąd, zamknij dopływ, oczyść i po złożeniu odpowietrz. Wkład grzejny, kabel i uszczelki dobiera Interex po tabliczce i numerze seryjnym; nie przypisano grzałek tylko według mocy. Instrukcja urządzenia: s. 14, 19, 20, 21 | 0 dodatkowych filtrów przy standardowym montażu Dobierz z Interex |
| Serwis / wymianaRegulator CSP 3 — wymiana, nie drugi wkład | CSP 3 0010-00421 jest dołączony. Zapasowy wkład tylko przy utracie/zużyciu. Jeśli brakuje tulejki baterii, wybierz jeden kompletny wariant a (M24 zewnętrzny) albo i (M22 wewnętrzny), zgodny z rzeczywistym wylotem. Dobór gwintu i przepływu potwierdza Interex. Nie zamawiaj wszystkich wariantów. Źródło doboru: s. 2 | 0 dodatkowych przy montażu; 1 przy wymianie
|
Mi 3 BAT jest bezciśnieniowy 0 bar, mimo że Mi 3 / Mi 6 są ciśnieniowe. Nie wolno przypisać instalacji zamkniętej tylko na podstawie wspólnej instrukcji. Opisy przyłącza LS w PI i katalogu wymagają kontroli rzeczywistego mocowania.
Instrukcja montażu producenta (PL) · wersja 04.2025 · dobór dla SKU 17120
Dobór i dokumentacja
CLAGE Mi 3 BAT; natywny SKU 17120, dokładny OEM 1500-17120. Zestaw nadumywalkowy bezciśnieniowy 0 bar, SMB i wylewka 16 cm w komplecie. 230 V 1~/N/PE (L,N,PE), 3.5 kW, 15.2 A; minimum producenta 1.5 mm²; fabryczna wtyczka ochronna. Jeden punkt, dopływ ≤20°C, CSP 3 w komplecie; około 2 l/min przy ΔT25 K. Dobór obwodu i armatury oraz rozbieżności dokumentów: kompletacja instalacji Interex.
Oryginalna karta: Mi3 BAT - CLAGE Mi3 BAT — dane i formularz zakupu

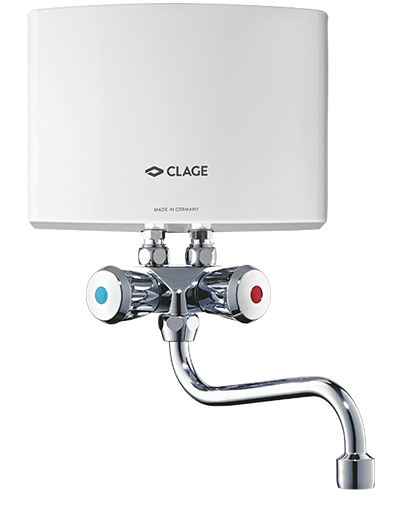

Mi3 BAT - CLAGE Mi3 BAT
Dostępność: Dostępny
Czas wysyłki: 7–10 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 17120
Kod EAN: 4010436171201
- Opis produktu
Mi3 BAT - CLAGE Mi3 BAT to produkt CLAGE do instalacji ciepłej wody użytkowej. Pozycja została dodana do sklepu na podstawie karty produktowej CLAGE oraz cennika detalicznego CLAGE 2023.
Interex Katowice pomaga dobrać moc, sposób zasilania, zabezpieczenia i osprzęt montażowy przed zakupem.
| Nr artykułu | 1500-17120 |
| Moc znamionowa przy 230 V [kW] | 3,5 |
| Dopuszczalne nadciśnienie robocze [MPa (bar)] | 0 (0) |
| Urządzenie - przyłącza wody śrubowe | G ⅜" |
| Armatura – przyłącza wody śrubowe | G ½" |
| Wydajność ciepłej wody przy Δt = 25 K 1) [l/min] | 2,0 |
| Przepływ załączający [l/min] | 1,4 |
| Maksymalne natężenie przepływu 2) [l/min] | 2,0 |
| Prąd znamionowy przy 230 V [A] | 15 |
| Wymagany przekrój poprzeczny kabla [mm²] | 1,5 |
Nr art.: 1500-17120 EAN: 4010436171201
Źródło danych: CLAGE, karta produktu: zobacz stronę producenta. Cena z cennika detalicznego CLAGE 2023; przed większym zamówieniem potwierdzamy dostępność i aktualność ceny.
