Raychem / Chemelex
MONI-PT100-260/10 · 1244-020816
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
MONI-PT100-260/10 · 1244-020816 · 1244-020816
MONI-PT100-260/10, PCN 1244-020816. Instrukcja montażu określa dostawę i warunki zastosowania. Karta techniczna i instrukcja montażu różnią się dolnym zakresem pomiarowym −50/−80°C. Zachowano węższy zakres podany w karcie technicznej; nie rozszerzono dopuszczenia całego zespołu do temperatury końcówki.
Dostawa i zakres potwierdzony w źródłach OEM
- 1 trójprzewodowa sonda Pt100 klasy B z przewodem 10 m i przepustem M16.
- Skrzynka przyłączeniowa jest zamawiana oddzielnie.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDokładna długość i odrębne temperatury | Właściwa instrukcja montażu MONI-PT100-260/y dopuszcza różne długości przewodu; karta techniczna Elexant 5010i s. 5 potwierdza dokładny PCN tej sondy. Do publikowanego zakresu pomiarowego przyjęto −50…+260°C z karty technicznej sondy. Instrukcja montażu podaje dolną granicę −80°C; ten szerszy zakres wymaga potwierdzenia. Karta techniczna podaje 400°C dla ekspozycji końcówki, co nie oznacza takiej temperatury przewodu ani przepustu. Źródło doboru: s. 5 | 1 sonda o wybranej długości Dobierz z Interex |
| WymaganeMocowanie końcówki i połączenie trzech żył | Zamocuj końcówkę równolegle do rury, w dwóch miejscach, z dala od zaworów, kołnierzy, pomp i innych mostków cieplnych. Dla medium wrażliwego termicznie wybierz górę rury; dla jednego przewodu grzejnego dolną ćwiartkę 90° od niego, a dla kilku przewodów miejsce między nimi. Zaizoluj rurę i uszczelnij przejście przez płaszcz. Trzy żyły pomiarowe: czerwony, czerwony, biały; zielono-żółta służy do uziemienia, nie jest czwartym pomiarem. Właściwa instrukcja montażu: s. 1, 2 | 1 prawidłowy pomiar i próba połączenia Dobierz z Interex |
| Potwierdź z InterexPrzepust i trasa przewodu | Przepust M16 z instrukcji montażu ma temperaturę pracy −40…+75°C; karta techniczna podaje zakres zacisku przewodu 4–9 mm i minimalny promień gięcia przewodu 20 mm. Instrukcja montażu opisuje zaciski 0,5–1,5 mm². Temperatura końcówki nie jest temperaturą dławnicy. Nie mapowano dowolnej skrzynki bez potwierdzenia jej wejścia, zacisków i IP. Właściwa instrukcja montażu: s. 1, 2 | 0 nowej skrzynki, jeżeli istniejące przyłącze jest odpowiednie Dobierz z Interex |
Stosuj instrukcję montażu wybranego wykonania i wskazane warunki kompletacji.
Kup tylko brakujące elementy po sprawdzeniu rzeczywistej dostawy i wymaganego projektu.
Karta techniczna i instrukcja montażu różnią się dolnym zakresem pomiarowym −50/−80°C. Zachowano węższy zakres podany w karcie technicznej; nie rozszerzono dopuszczenia całego zespołu do temperatury końcówki.
DS i BA różnią się dolnym zakresem pomiarowym −50/−80°C. Zachowano węższy zakres DS; nie rozszerzono dopuszczenia całego zespołu do temperatury końcówki.
Dokumentacja producenta (Dokumentacja producenta w językach EN/PL; wersje językowe i właściwe wykonania są wskazane przy dokumentach.) · wersja Raychem-IM-INSTALL151-MONIPT100xxxy-ML-2504 · dobór dla SKU 1244-020816
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Sterowanie przemysłowe, ATEX i monitoring Raychem
Sterowniki Elexant, ETS, RAYSTAT-EX, NGC i MONI są elementami systemów przemysłowych. Dobór wymaga sprawdzenia strefy, temperatury, rodzaju czujnika, komunikacji, obwodów i przewodów grzejnych.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 450c / 5010i | systemy BTV, QTVR, VPL, FHT/FMT zależnie od aplikacji | Sterownik dobieramy pod zakres temperatur, ogranicznik, komunikację i montaż w rozdzielnicy. |
| ETS-05 / RAYSTAT-EX-02 | instalacje przemysłowe i ATEX | Weryfikujemy strefę, certyfikację, czujnik, dławiki, napięcie i dokumentację obwodu. |
| MONI-PT100 / SM-PT100 | pomiar temperatury Pt100 i monitoring obwodów | Dobór zależy od długości przewodu czujnika, temperatury, skrzynki i wejść sterownika. |
| NGC / MONI / 4010i / 9200i | systemy wieloobwodowe, monitoring i komunikacja | Wymagają projektu automatyki, adresacji, zasilania pomocniczego i dokumentacji wykonawczej. |
Ważne: Dla przemysłu i ATEX nie publikujemy uproszczonego doboru. Najpierw sprawdzamy kartę przewodu, warunki pracy, strefę, temperaturę i wymagania automatyki.

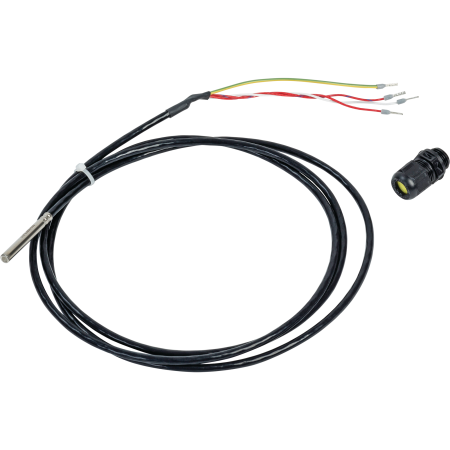

MONI-PT100-260/10 Czujnik temperatury z 10 metrów kablem wysokotemperaturowym i przepustem kablowym M16, Pt100 - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Przy automatyce Raychem/Chemelex sprawdzamy nie tylko numer katalogowy, ale też układ sterowania, czujniki, zasilanie, zabezpieczenia, strefę pracy i kompatybilność z przewodem grzejnym.
Zastosowanie
Czujnik temperatury do systemów sterowania Raychem/Chemelex. Dobór zależy od temperatury pracy, strefy montażu, długości przewodu czujnika, wejścia sterownika i wymagań instalacji.
- dobór pod realny układ instalacji, a nie przypadkową pozycję z katalogu,
- weryfikacja czujników, zakresów temperatury, automatyki i zasilania,
- możliwość dostawy, montażu, konfiguracji, uruchomienia i serwisu.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | MONI-PT100 - czujniki temperatury Pt100 |
| Symbol | MONI-PT100-260/10 |
| Nr katalogowy | 1244-020816 |
| EAN | 5414506021950 |
| Jednostka handlowa | szt. |
| Cena bazowa SHE netto 01/2026 | 1921,00 zł |
Dokumenty producenta
- Dokumentację dobieramy do konkretnego zastosowania i wersji urządzenia.
FAQ
Czy można dobrać sterownik tylko po nazwie?
Nie zawsze. W praktyce trzeba sprawdzić czujnik, zakres temperatury, obwody grzejne, zabezpieczenia i wymagania montażowe.
Czy Interex może skonfigurować i uruchomić automatykę?
Tak. Dobieramy, montujemy, konfigurujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego.
Interex Katowice Mariusz Czapnik · Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · interexkatowice@gmail.com · Źródło danych: cennik SHE Chemelex/Raychem 01/2026.
