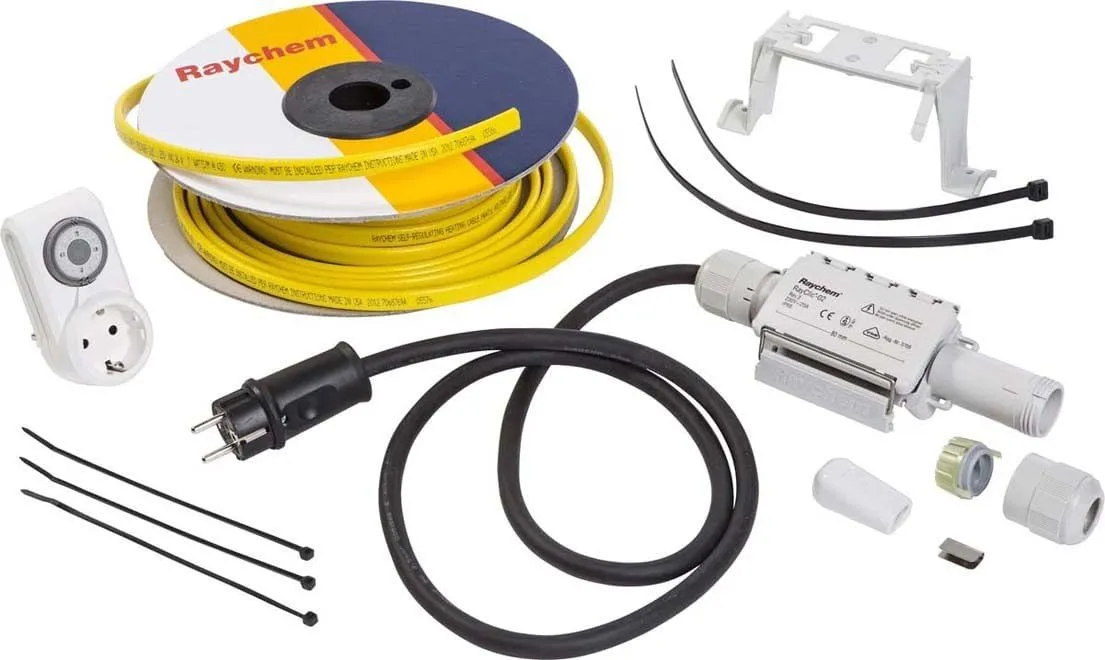

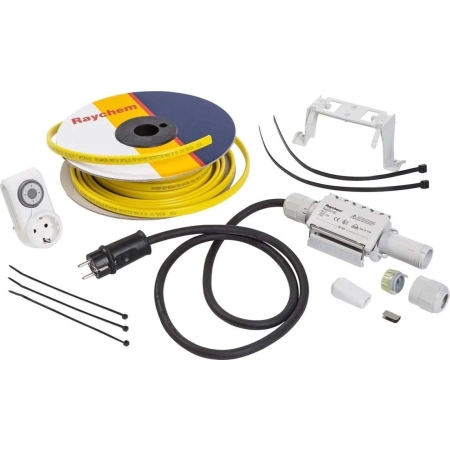

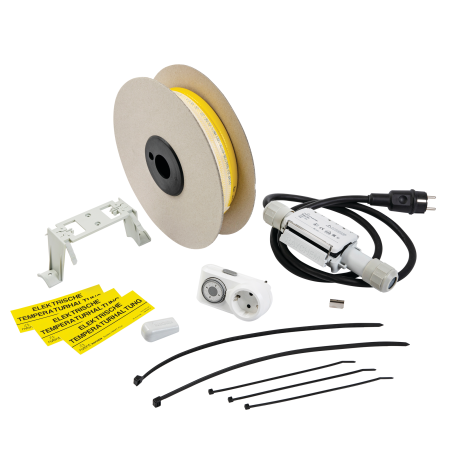

Pack-HWAT-L-15 / Produkt

Przed dokupieniem przyłącza, zakończenia, zegara, etykiet lub opasek sprawdź faktyczny komplet. Nie zakładaj, że jego zegar jest HWAT-ECO albo HWAT-T55; osobny regulator może nie być potrzebny. Montaż dokładnych elementów dostawy wymaga ich własnych instrukcji.

1 sprawdzenie całej dostawy przed doborem dodatków

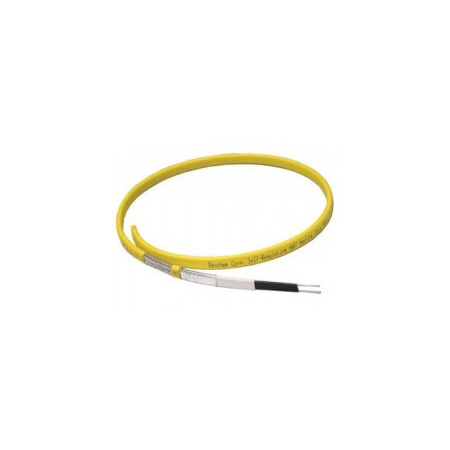

Zmierz każdą izolowaną trasę oraz odgałęzienia. Kabel prowadź prosto w dolnej części rury, około godziny 4 lub 8; minimalny promień gięcia wynosi 10 mm. Uwzględnij naddatki dla RayClic: przyłącze 0,3 m, łącznik 0,6 m, trójnik 1,0 m, rozgałęźnik X 1,2 m, przyłącze dwóch gałęzi 0,6 m i trzech 1,0 m. Nie zgniataj kabla przy podporach i nie przeprowadzaj go bez ochrony przez przegrody.

długość po pomiarze całego układu i doliczeniu przyłączy

Dla prostego pojedynczego obwodu RayClic-CE-02 zawiera przyłącze z przewodem zasilającym 1,5 m, jedno zakończenie oraz jeden wspornik rurowy i opaski. Nie dokupuj drugiego zakończenia ani wspornika do tego samego kompletu. Przy dwóch albo trzech gałęziach wybierz poniżej PS lub PT zamiast CE. Wymagane są prawidłowe przygotowanie kabla, usunięcie folii HWAT, zamknięcie osłony i moment 4 Nm według instrukcji.

1 wybrane przyłącze na niezależny obwód

RayClic-PS-02 zasila dwie gałęzie i zawiera dwa zakończenia. RayClic-PT-02 zasila trzy gałęzie i zawiera trzy zakończenia. Oba mają przewód zasilający 1,5 m i jeden wspornik rurowy. PS, PT i CE są alternatywami dobranymi do topologii; nie kupuj ich wszystkich ani kolejnych końcówek już znajdujących się w komplecie.

1 właściwy zestaw PS albo PT na punkt zasilania rozgałęzienia

RayClic-S-02 łączy dwa odcinki i nie zawiera zakończenia; T-02 tworzy odgałęzienie i zawiera jedno zakończenie, X-02 tworzy cztery ramiona i zawiera dwa. Każdy zestaw ma jeden wspornik rurowy. Typ i liczbę dobierz do schematu instalacji, liczby rzeczywistych otwartych końców i zakończeń już dostarczonych z pozostałymi przyłączami.

tylko liczba rzeczywistych połączeń i odgałęzień

Każdy niepodłączony koniec przewodu musi mieć prawidłowe zakończenie. RayClic-E-02 dobierz wyłącznie do końców niepokrytych zawartością CE, PS, PT, T lub X. Koniec wykonuje się według instrukcji, bez zwierania żył; musi pozostać suchy podczas montażu. RayClic nie jest przeznaczony do zanurzenia ani zakopania.

liczba brakujących zakończeń po rozliczeniu całej dostawy

CE25-01 jest potwierdzony do HWAT-L, M i R oraz zawiera elementy jednego przyłącza i jednego zakończenia. Wymaga oddzielnej właściwej puszki, połączenia PE i montażu termokurczliwego według własnej instrukcji. JB16-02 z wejściem M25 jest pokazany w instrukcji zestawu; wariant ze wspornikiem dobierz tylko przy potrzebie mocowania do rury. Nie sumuj tego rozwiązania z RayClic na tym samym końcu. Sprawdź dokumentację konkretnej puszki przed montażem.

1 CE25-01 i 1 właściwa puszka na alternatywny punkt zasilania

S-06 jest alternatywnym łącznikiem dwóch odcinków HWAT. TE-01-CR dopuszcza trójnik trzech odcinków albo zasilanie dwóch odcinków i zawiera dwa zakończenia. Przestrzegaj oddzielnych instrukcji: narzędzi zaciskowych, kolejności tulejek, ciągłości oplotu i grzania osłon. Nie stosuj zwykłych złączek ani przypadkowych koszulek jako zastępstwa systemowego zestawu.

tylko właściwy zestaw na rzeczywiste połączenie; alternatywa dla RayClic

Mocuj przewód najwyżej co 300 mm właściwą taśmą: GT-66 na rurach innych niż nierdzewne i przy montażu od +5°C; GS-54 także na nierdzewnych i przy niższej temperaturze dopuszczonej dla wszystkich montowanych elementów. Minimalna temperatura montażu HWAT wynosi −10°C. Nie używaj metalowych opasek bezpośrednio do mocowania przewodu grzejnego. Aktualna karta GS-54 podaje rolkę 16,5 m, starsza dokumentacja systemu 16 m; sprawdź rzeczywiste opakowanie.

zużycie po obwodzie rury i liczbie punktów mocowania

Na rurach z tworzywa przewód przykryj taśmą ATE-180 wzdłuż całej ogrzewanej długości. Producent przewiduje ją również dla metalowych rur zespolonych, nierdzewnych i szklanych według projektu systemu. Dla czujnika temperatury zapewnia właściwy kontakt z rurą. Rolka 55 m wystarcza orientacyjnie na około 50 m trasy; uwzględnij czujniki, połączenia i naddatki. Minimalna temperatura aplikacji taśmy: 0°C.

liczba rolek według całej przykrywanej trasy; nie mniej niż wymaga materiał rury

Producent wskazuje IEK-20-M dla HWAT-L i HWAT-M przy przejściu przez metalowy płaszcz izolacji. Osobna pełna instrukcja dokładnego zestawu IEK-20-M nie została potwierdzona; Interex sprawdzi wkładkę, sposób mocowania i uszczelnienie przed dostawą. Nie zastępuj go IEK-20-PI przeznaczonym do innych przewodów.

1 właściwe przejście na otwór; dobór Interex przed zamówieniem

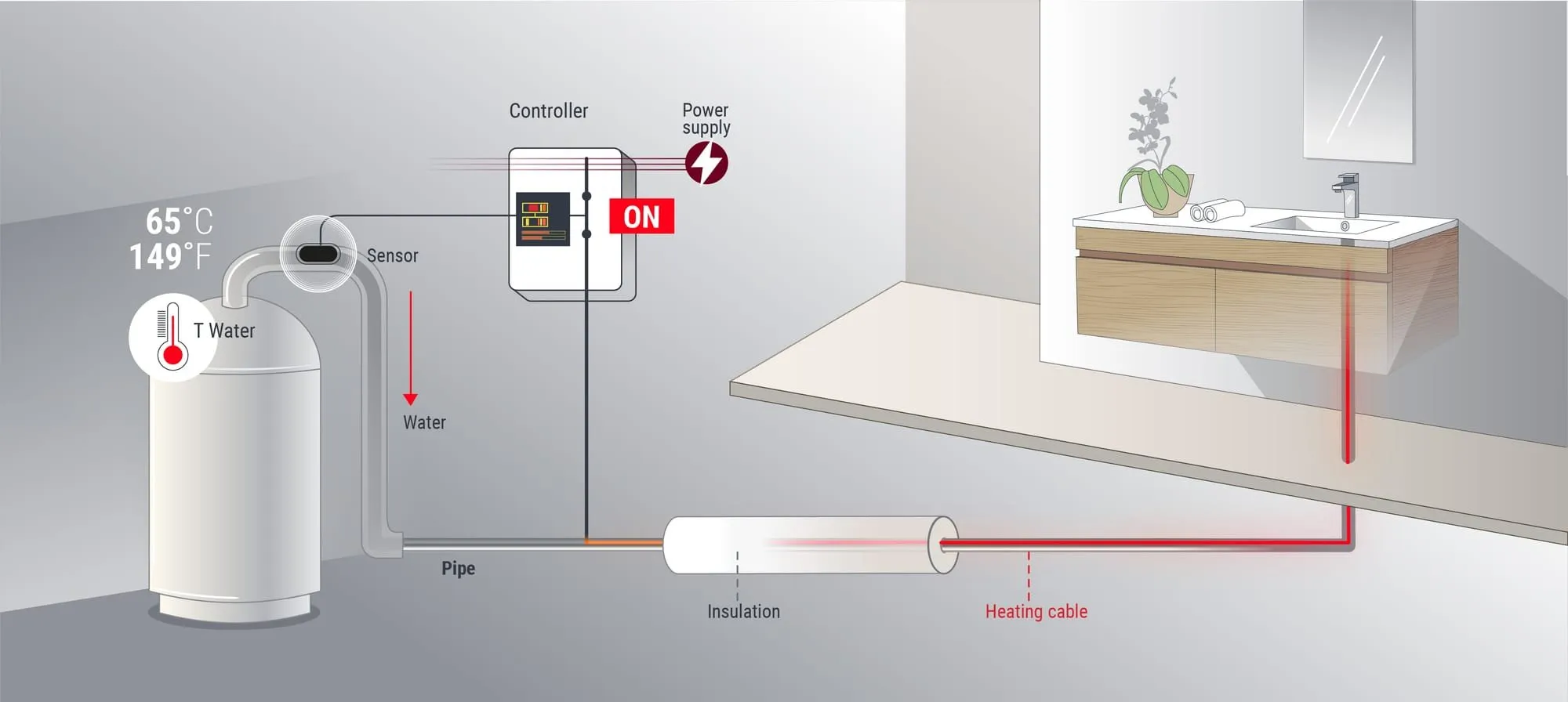

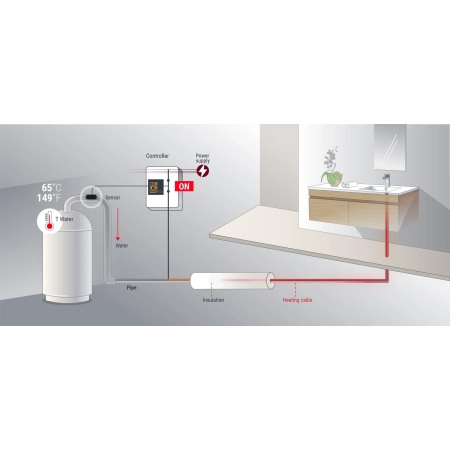

System wymaga ciągłej, suchej izolacji rur, armatury i przejść oraz zabezpieczenia przed wodą. Jej grubość dobiera się do średnicy zewnętrznej rury, materiału, temperatury utrzymania, otoczenia i przewodności izolacji. Tabeli przykładowej dla otoczenia +18°C i λ=0,035 W/(m·K) nie stosuj bez przeliczenia w innych warunkach. Przed montażem ogrzewania instalacja wodna musi być sprawdzona ciśnieniowo.

pełna długość tras i komplet armatury; grubość z obliczeń

Oznacz zewnętrzną powierzchnię izolacji co 5 m oraz odpowiednie miejsca połączeń zgodnie z projektem. Etykiety PL i EN są alternatywami językowymi, a nie wymaganą podwójną dostawą. Sprawdź liczbę etykiet już dostarczonych w zestawach.

co najmniej 1 oznaczenie na każde 5 m trasy oraz pozostałe wymagane punkty

Sprawdź opór izolacji i ciągłość przewodu ochronnego przed zaizolowaniem, po izolacji i przy odbiorze. Producent przewiduje 500–2500 V DC przez 1 minutę i opór izolacji co najmniej 100 MΩ; regulator i elektronikę odłącz od badanego obwodu. Nie załączaj kabla zwiniętego na szpuli. Zapisz pomiary i wykonaj próbę temperatury po uruchomieniu; kontrolę utrzymania temperatury powtarzaj co najmniej dwa razy w roku.

1 komplet zapisanych pomiarów każdego obwodu i okresowa kontrola

Wymagany jest oddzielny poprawnie zaprojektowany obwód 230 V, połączenie oplotu z PE, RCD 30 mA i zabezpieczenie nadprądowe typu C dobrane do długości oraz temperatury rozruchu. Tabela przewodu jest podana dla startu +12°C: HWAT-L: C10/13/16/20 → 80/110/140/180 m. HWAT-M i R: 50/65/80/100 m. Niższa temperatura startu lub inny regulator wymagają odrębnego sprawdzenia; parametry styku nie zastępują obliczenia obwodu. Zasilanie regulatora, przewody, puszki, rozłączanie i ewentualne styczniki dobiera elektryk.

liczba i przekroje obwodów według projektu
