TT-TS12-E-PANEL-0 — kompletacja montażu
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu i alarmu
TT-TS12-E-PANEL-0 — kompletacja montażu · 1244-015331
Panel EU: 100–240 V AC, 50/60 Hz; oddzielny obwód z wyłącznikiem 16 A; typowo 40 W przy 4 modułach. Obudowa IP21, 500 × 400 × 210 mm; masa typowa 16,8 kg przy 4 zainstalowanych modułach SIM; otoczenie −20…+60 °C według instrukcji panelu. Zainstalowane TTSIM-1/1A mają własny zakres 0…+50 °C; zakres całego zestawu ogranicza najsłabszy element. Montaż wewnątrz, w strefie zwykłej.
Potwierdzić wersję oprogramowania i jej zgodność z instrukcją eksploatacji: aktualny plik H80780 opisuje wersję 1.1, nie dowodzi wersji dostarczonej.
Interex Katowice, tel. 602 551 555Potwierdzić rzeczywistą listę wyposażenia, generację i napięcie modułów oraz projekt kabli detekcyjnych, leaderów, zakończeń i ewentualnych barier Ex.
Interex Katowice, tel. 602 551 555Zawartość dostawy i elementy do sprawdzenia

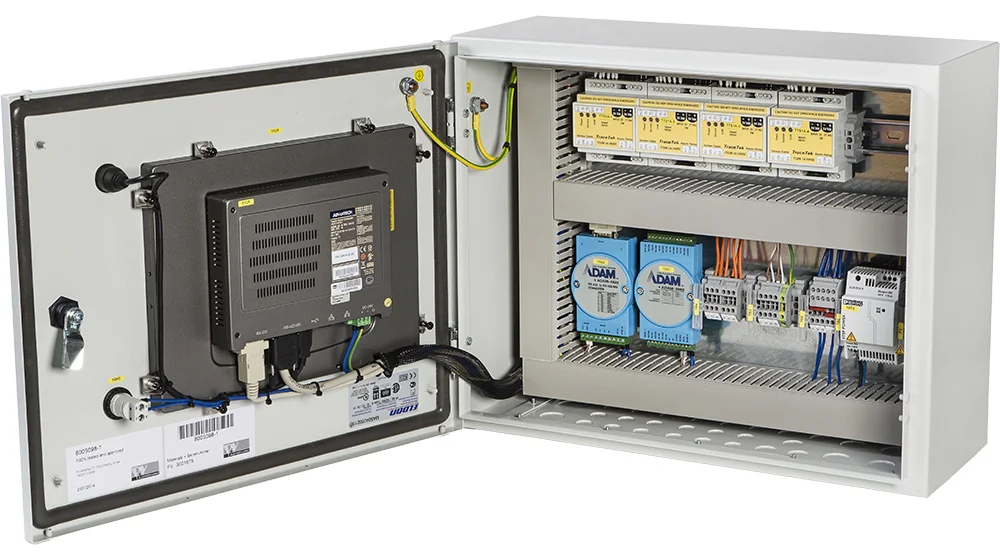

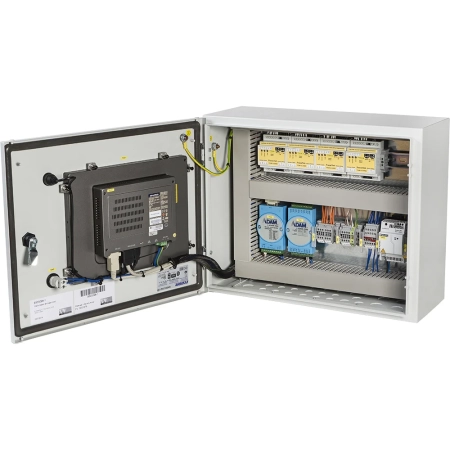

- Ekran TT-TS12, zasilacz, konwerter ADAM-4522 RS232/RS485, moduł ADAM-4069 z 8 przekaźnikami, brzęczyk, przedłużenie USB, zaciski polowe i wewnętrzne okablowanie.
- 4 uchwyty do montażu ściennego; mocowania do podłoża i dławiki dobiera się oddzielnie.
- Wykonanie Panel-0 bez modułu pomiarowego TTSIM. Ekran nie ma bezpośredniego wejścia kabla detekcyjnego.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexZawartość panelu przed zamówieniem części | Wybrany panel zawiera wyposażenie wymienione powyżej. Ekranu, zasilacza, brzęczyka, USB, konwertera ani bazowego modułu przekaźników nie dokupować jako standardowego osprzętu. Instrukcja montażu właściwego urządzenia: s. 2 | 1 kompletny panel Dobierz z Interex |
| Potwierdź z InterexMontaż ścienny i przepusty | Uchwyty są w dostawie. 4 mocowania dobrane do podłoża; rozstaw 393 × 290 mm, otwory Ø8 mm. Dławiki dobierać do średnicy kabli i otworów płyty. Otwory wykonywać wyłącznie po zdjęciu płyty, usunąć opiłki i zachować uszczelnienie. Instrukcja montażu właściwego urządzenia: s. 4, 5 | 4 mocowania; dławiki według kabli Dobierz z Interex |
| Potwierdź z InterexZasilanie i ochronny PE | Oddzielny wyłącznik 16 A, 100–240 V AC. Połączenie PE do zacisku ochronnego, przewody do 6 mm². Przewodów zasilania i czujników nie prowadzić jako dowolnego wspólnego obwodu. Potwierdzić parametry tabliczki całego zestawu. Instrukcja montażu właściwego urządzenia: s. 3, 6 | 1 dedykowany obwód Dobierz z Interex |
| Potwierdź z InterexObwody detekcyjne i zakończenia | Każdy moduł obsługuje osobny obwód. Brak modułów: potrzebny co najmniej jeden właściwy moduł wewnętrzny lub zewnętrzny. TTSIM-1: maks. 1500 m kabla, zaciski 8 czerwony, 9 zielony, 10 żółty, 11 czarny. TTSIM-1A: maks. 150 m, zaciski 1 czerwony, 2 zielony, 3 żółty, 4 czarny. Kabel, leader i zakończenie muszą stanowić właściwy komplet TraceTek. Oferta gotowego zespołu z modułami nie zastępuje osobnej części TTSIM do rozbudowy istniejącego panelu. Instrukcja montażu właściwego urządzenia: s. 2, 7 | 1 właściwy kompletny obwód na moduł Dobierz z Interex |
| Przy tym wariancie instalacjiDodatkowa sieć przekaźników TT-NRM | Wybrać TT-NRM-BASE wyłącznie, gdy projekt potrzebuje dodatkowych wyjść poza wyposażeniem panelu. Baza zawiera pierwszy moduł 2RO, zasilacz i szynę DIN. Potwierdzić generację przekaźników, unikalny adres i przypisania w rzeczywistym oprogramowaniu. Instrukcja montażu właściwego urządzenia: s. 6, 8 | 0 albo wymagana liczba baz
|
| Potwierdź z InterexPrzekaźniki i odbiór alarmów | Podsumowanie: wyciek 1 NO / 2 COM / 3 NC; usterka 4 NO / 5 COM / 6 NC. Styk TTSIM-1A na 10/11/12: maks. 2 A, w Europie 30 V SELV według własnej instrukcji; nie stosować automatycznie obciążenia sieciowego 250 V. Moduł ADAM ma wyjścia 1–4 zarezerwowane na brzęczyk, wyciek, usterkę i watchdog; wyjścia 5–8 konfigurowalne. Nie traktować wszystkich 8 jako wolnych. Własna instrukcja TTSIM-1 podaje kontrolny błysk co 5 s; opis panelu 10 s nie nadpisuje tego wskaźnika. Instrukcja montażu właściwego urządzenia: s. 6, 8, 9 | sprawdzenie konfiguracji i próba Dobierz z Interex |
| Potwierdź z InterexMagistrala, adresy i uruchomienie | Sieć urządzeń polowych: 7 + / 8 −, Modbus RTU 9600; port nadrzędny: 9 + / 10 − z osobnymi ustawieniami. Każdy moduł ma unikalny dozwolony adres; zworka końca linii tylko na ostatnim module. Zmiany sieci zatwierdzić aktualizacją i wykonać próbę wycieku, przerwy oraz komunikacji. Zakres odległości w edytorze mapy nie zwiększa dopuszczalnej długości kabla czujnika. Instrukcja montażu właściwego urządzenia: s. 6, 9, 10 | przed odbiorem Dobierz z Interex |
Przed zakupem potwierdzić wykonanie, generację, zawartość dostawy i schemat konkretnego układu. Elementów wyposażenia gotowego panelu nie kupować ponownie.
Kabel detekcyjny, kabel magistrali, przewód zasilania i przewód szeregowy mają różne funkcje; nie dobierać ich wyłącznie według marki lub podobnego złącza.
Wykonawca dobiera projekt konkretnego obwodu i przeprowadza jego odbiór.
Instrukcja montażu przeczytana; kompletacja techniczna wymaga potwierdzenia. (EN; pełne właściwe instrukcje, rozdziały wspólne i wymienione rysunki. Dla MTL wyłącznie komplet właściwych rozdziałów, nie wszystkie 88 stron rodziny.) · wersja TraceTek-IM-H81299-TTTS12COM-EN-2504 · dobór dla SKU 1244-015331
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Dane techniczne do sprawdzenia
| Produkt | Panel alarmowy TT-TS12-E-PANEL-0 - Raychem |
| Producent | Raychem |
| Model / numer katalogowy | 1244-015331 |
| Kod producenta | 1244-015331 |
| Grupa zastosowania | mata lub przewód grzejny |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 154:Chemelex Raychem |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
🔔 Centrale alarmowe TT-TS12 – Raychem
Profesjonalny system wykrywania wycieków cieczy 💧 z panelem dotykowym 12"
Jeśli szukasz niezawodnego i intuicyjnego rozwiązania do detekcji wycieków w instalacjach przemysłowych, biurowych czy technicznych – TT-TS12 firmy Raychem to wybór klasy premium! 💎

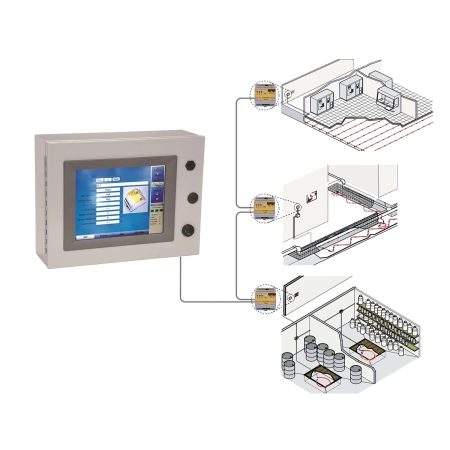

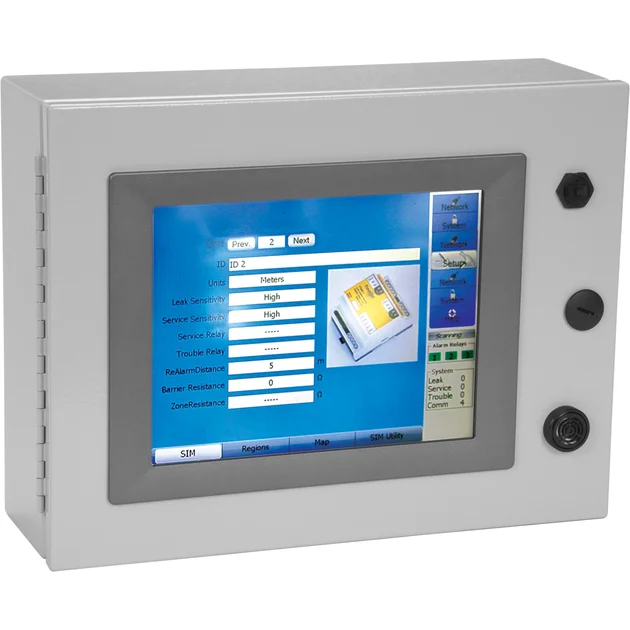

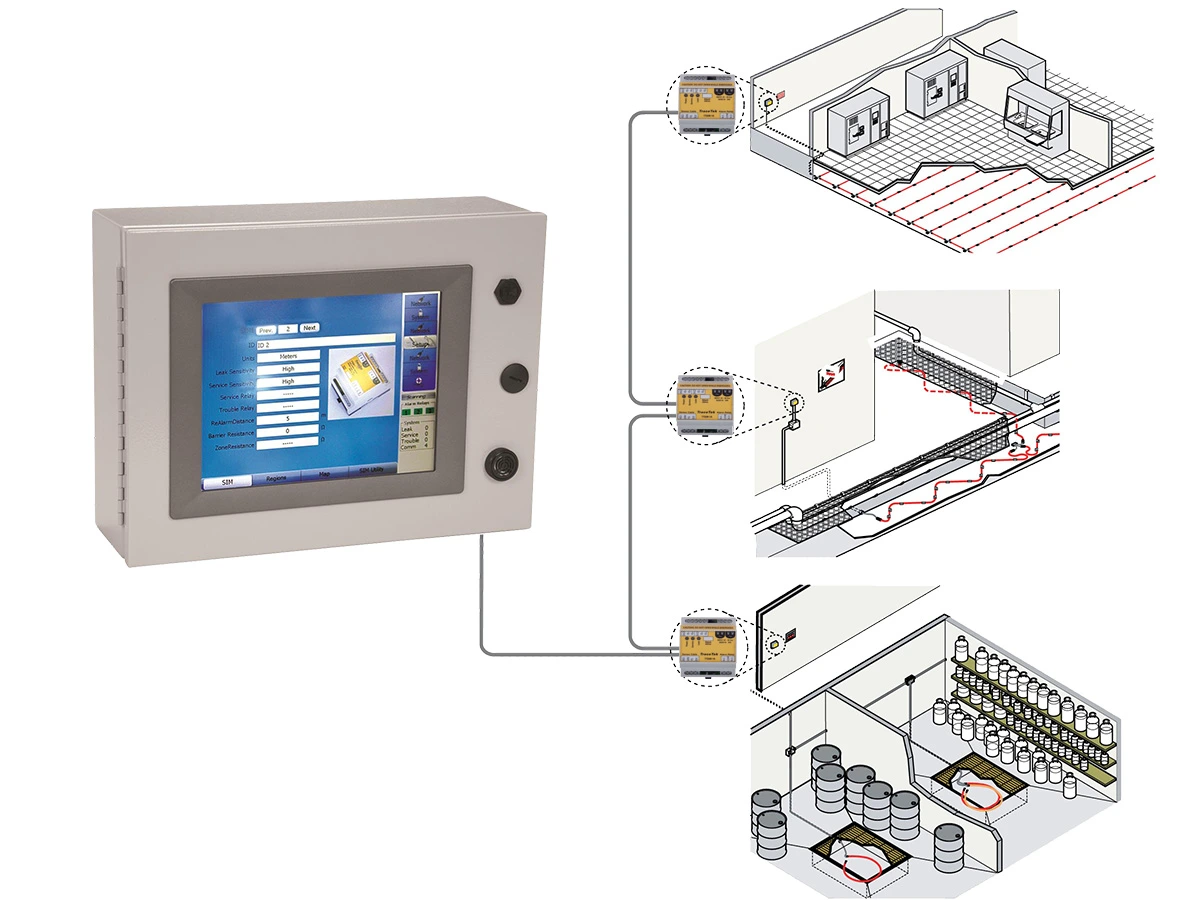

Panel TT-TS12 z dotykowym ekranem 12" zapewnia graficzną wizualizację lokalizacji wycieku w czasie rzeczywistym 📡. System obsługuje do 250 obwodów detekcji TraceTek, dzięki czemu sprawdzi się w dużych i rozbudowanych instalacjach.
🔔 Co potrafi centrala TT-TS12?
- ✅ Graficzna mapa wycieków z dokładną lokalizacją na planie budynku lub zdjęciu urządzenia
- ✅ Dotykowy ekran SVGA TFT 12,1" – łatwy i intuicyjny interfejs
- ✅ Rejestracja do 5000 zdarzeń w pamięci – pełna historia alarmów
- ✅ Zdalny dostęp przez sieć LAN / Internet – system oparty na Windows CE
- ✅ Eksport danych do XML/Excel – analiza w biurze lub na laptopie
- ✅ Obsługa do 4 modułów TTSIM-1 lub TTSIM-1A
- ✅ Kompatybilność z systemami BMS (Modbus RTU / TCP)
- ✅ Alarmy akustyczne, przekaźniki, interfejs RS485, USB, Ethernet

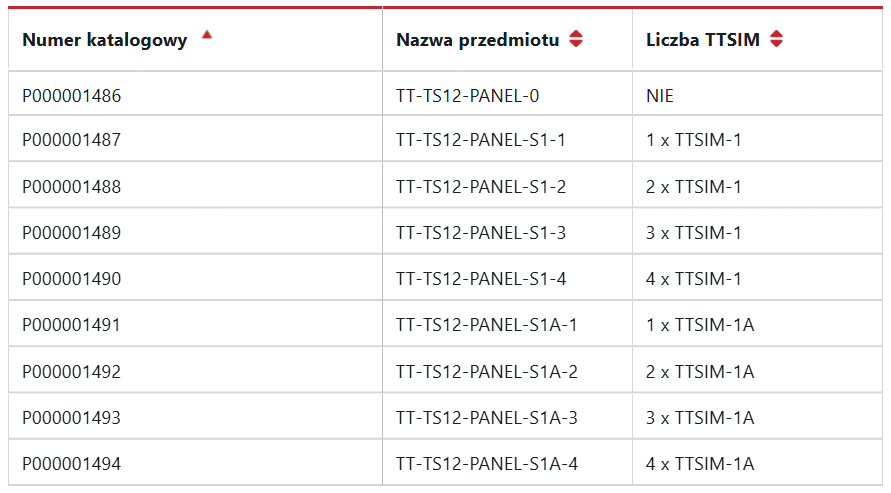

🔔Warianty central TT-TS12 – dobierz odpowiednią wersję
| 🆔 Numer katalogowy | 🔧 Model | 📦 Zawartość / Moduły TTSIM |
|---|---|---|
| P000001486 | TT-TS12-PANEL-0 | brak modułów (wersja bazowa) |
| P000001487 | TT-TS12-PANEL-S1-1 | 1 × TTSIM-1 |
| P000001488 | TT-TS12-PANEL-S1-2 | 2 × TTSIM-1 |
| P000001489 | TT-TS12-PANEL-S1-3 | 3 × TTSIM-1 |
| P000001490 | TT-TS12-PANEL-S1-4 | 4 × TTSIM-1 |
| P000001491 | TT-TS12-PANEL-S1A-1 | 1 × TTSIM-1A |
| P000001492 | TT-TS12-PANEL-S1A-2 | 2 × TTSIM-1A |
| P000001493 | TT-TS12-PANEL-S1A-3 | 3 × TTSIM-1A |
| P000001494 | TT-TS12-PANEL-S1A-4 | 4 × TTSIM-1A |
🔍 Różnica między TTSIM-1 a TTSIM-1A polega na rozszerzonej funkcjonalności nowszego modułu 1A (np. dokładniejsza lokalizacja, komunikacja).
🔐 Zastosowanie systemu TT-TS12:
- 🏢 Budynki biurowe i centra danych
- 🏭 Zakłady przemysłowe i hale technologiczne
- 🏨 Hotele, szpitale, serwerownie
- 🚰 Kotłownie, przepompownie, stacje uzdatniania wody
- 🚰 Laboratoria i pomieszczenia czyste
📦 Każdy zestaw TT-TS12 zawiera:
- Panel dotykowy TT-TS12
- Zasilacz 120–230 V AC
- Moduł przekaźnikowy ADAM 4069
- Brzęczyk alarmowy
- Port USB i interfejsy RS-485 / Ethernet
- Obudowę natynkową / podtynkową (IP65)
📞 Skontaktuj się z nami – przygotujemy wszystko, czego potrzebujesz
🏢 ul. Strzelców Bytomskich 8, 40-308 Katowice
📧 zamowienia@interexkatowice.com
☎️ +48 32 203 92 41
☎️+48 602 551 555
🌐 www.interex-katowice.com
🌐www.interex-katowice.pl
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
