Raychem / Chemelex
TT-TS12 — ekran P000000777 — kompletacja montażu
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu i alarmu

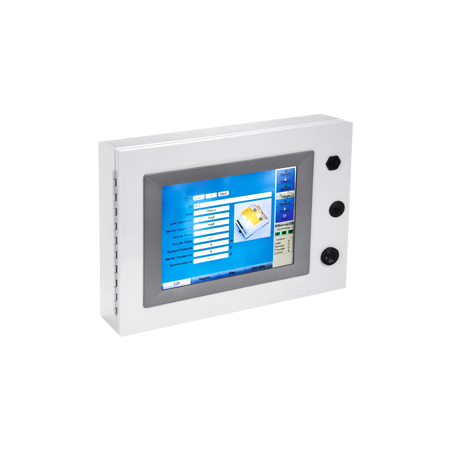

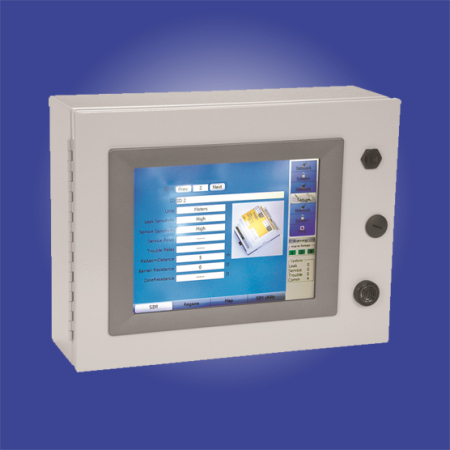

TT-TS12 — ekran P000000777 — kompletacja montażu · P000000777
Sam ekran: 311 × 237 × 54 mm, 2,5 kg, wycięcie 302,5 × 228,5 mm, typowo 30 W. Strefa zwykła, własna obudowa i zasilanie projektu. Wymiary EU ani kołnierz panelu US nie są automatycznie właściwe dla ekranu.
Brak pełnej własnej instrukcji montażu samego ekranu P000000777; instrukcje gotowych paneli US/EU są wyłącznie dokumentami powiązanymi.
Interex Katowice, tel. 602 551 555Potwierdzić generację sprzętu, firmware, kompletną listę części szafy, moduły czujników i rzeczywisty projekt obwodów.
Interex Katowice, tel. 602 551 555Zawartość dostawy i elementy do sprawdzenia
- Ekran TT-TS12, PCN P000000777. Pozostałego wyposażenia kompletnej szafy nie uznano za dostarczone z samym ekranem.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexSam ekran, a nie kompletna szafa | PCN P000000777 oznacza ekran TT-TS12. Masa 2,5 kg, wymiary 311 × 237 × 54 mm, wycięcie 302,5 × 228,5 mm, typowo 30 W. Nie przenosić masy i wymiarów panelu EU ani zakładać, że zasilacz, przekaźniki, brzęczyk i moduły czujników są w tej dostawie. Źródło doboru: s. 3 | 1 ekran Dobierz z Interex |
| Przy tym wariancie instalacjiZasilacz do nowego zespołu | Dedykowany TT-TS12-120/230VAC-PWR-SUPPLY, PCN P000000944, jeżeli nie został dostarczony w komplecie istniejącej szafy. Sprawdzić tabliczkę i generację wyjścia 24 V DC oraz wymagany bilans obciążenia, zabezpieczenia i montaż w obudowie. Źródło doboru: s. 3 | 0 albo 1 potwierdzony zasilacz
|
| Przy tym wariancie instalacjiAlarm dźwiękowy i przekaźniki | Brzęczyk P000000947 oraz moduł ADAM-4069 P000000942 dobierać do wymaganych funkcji nowego zespołu. W gotowych panelach są już dostarczone. Ich własne parametry, adresy i połączenia wymagają właściwej dokumentacji komponentu; nie traktować 8 przekaźników jako 8 wolnych wyjść użytkownika. Źródło doboru: s. 3 | według schematu, bez dublowania
|
| Przy tym wariancie instalacjiKonwerter i dedykowany RS232 | Konwerter P000000949 i dedykowany przewód RS232 P000000779 tylko wtedy, gdy projekt zespołu wymaga przedstawionego połączenia. Ekran ma osobne porty RS485 i hosta; portów i kabli nie zamieniać dowolnie. Elementów już zamontowanych w szafie nie dokupować. Źródło doboru: s. 3 | według potrzeb portów
|
| Przy tym wariancie instalacjiPrzednie gniazdo USB | Przedłużenie USB P000000943 jest opcją dostępu z czoła przygotowywanej obudowy. Dostępne porty ekranu i wolną przestrzeń sprawdzić przed montażem. Kołnierz P000000780 do gotowego panelu US nie jest uchwytem do tego ekranu. Źródło doboru: s. 3 | 0 albo 1 przedłużenie
|
| Potwierdź z InterexModuły czujników i gotowy obwód | Ekran nie ma bezpośredniego wejścia kabla detekcyjnego. Niezbędny właściwy moduł TTSIM, jego zasilanie oraz kompletny obwód kabla/leader/zakończenie. TTSIM-1 do 1500 m, TTSIM-1A do 150 m; nie przyjmować wartości maksymalnej z edytora mapy. Gotowego zespołu z wybranymi modułami nie traktować jako pojedynczej części TTSIM do tego ekranu. Źródło doboru: s. 1, 2 | co najmniej 1 właściwy moduł i obwód Dobierz z Interex |
| Potwierdź z InterexOprogramowanie i odbiór | Instrukcja eksploatacji H80780 jest przeczytana, lecz opisuje oprogramowanie 1.1. Potwierdzić wersję dostarczonego ekranu i zgodność urządzeń sieciowych, wykonać konfigurację adresów, mapy i próby wycieku, przerwy, zaniku zasilania oraz komunikacji. Nie zatwierdzono całego projektu szafy na podstawie dokumentu rodziny. Źródło doboru: s. 3, 64, 71, 74, 75, 80, 83, 84, 115 | przed odbiorem zespołu Dobierz z Interex |
Przed zakupem potwierdzić wykonanie, generację, zawartość dostawy i schemat konkretnego układu. Elementów wyposażenia gotowego panelu nie kupować ponownie.
Kabel detekcyjny, kabel magistrali, przewód zasilania i przewód szeregowy mają różne funkcje; nie dobierać ich wyłącznie według marki lub podobnego złącza.
Wykonawca dobiera projekt konkretnego obwodu i przeprowadza jego odbiór.
Dane i dokumentacja powiązana; własna instrukcja montażu wymaga potwierdzenia. (EN; pełne właściwe instrukcje, rozdziały wspólne i wymienione rysunki. Dla MTL wyłącznie komplet właściwych rozdziałów, nie wszystkie 88 stron rodziny.) · wersja RAYCHEMTraceTek-IM-H80856-TTTS12-EN-2504 · dobór dla SKU P000000777
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Zastosowanie
Panel alarmowy TT-TS12 I Komponenty- Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dane techniczne do sprawdzenia
| Produkt | Panel alarmowy TT-TS12 I Komponenty- Raychem |
| Producent | Raychem |
| Model / numer katalogowy | P000000777 |
| Kod producenta | P000000777 |
| Grupa zastosowania | mata lub przewód grzejny |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 154:Chemelex Raychem |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
