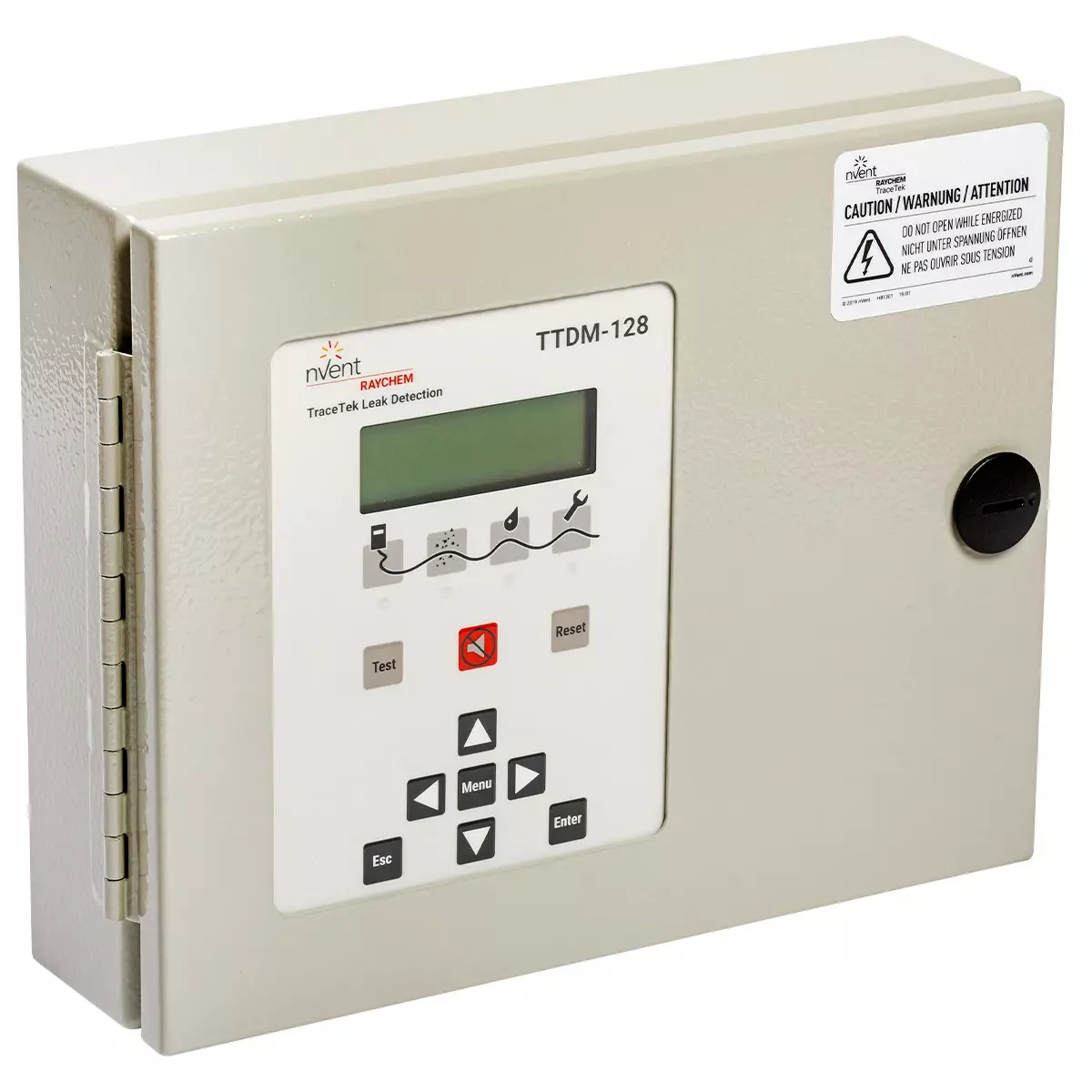

TTDM-128 — kompletacja montażu

TTDM-128, PCN P000000091: 115 V AC (+15/−20%) albo 230 V AC (±10%), po ustawieniu przełącznika. Przed podaniem napięcia ustawić 115/230 V zgodnie z siecią; wewnętrzny zasilacz jest częścią panelu. Instrukcja montażu podaje 10 VA AC / 9 VA 24 V, aktualna karta techniczna 6 VA / 12 VA. Źródło i bilans obciążenia potwierdzić dla tabliczki i rewizji; nie przyjmować przypadkowo niższego poboru. Zewnętrzny rozłącznik i zabezpieczenie zgodne z instrukcją, maks. 20 A; przewody o temperaturze znamionowej co najmniej 65 °C.

1 właściwy obwód zasilania

Strefa zwykła, IP54/NEMA12, 0…+50 °C bez kondensacji. 4 śruby do podłoża nie są dostarczane; uszczelniające podkładki są w dostawie. Rozstaw 261 × 200 mm; instrukcja montażu podaje otwory Ø8 mm. Płytę dławikową zdjąć przed wykonaniem wejść, odtworzyć PE do zacisku 62. Dopasować wejścia do rzeczywistego panelu; rysunek karty technicznej zawiera inną średnicę otworu, więc nie wiercić wyłącznie z jego miniatury.

4 mocowania i właściwe przepusty

Wybrać jeden właściwy obwód TraceTek do 1500 m, zgodny z medium, środowiskiem i zatwierdzonym układem. TT1000/TT3000 służą do odpowiednich cieczy wodnych; TT5000 i TT5001 mają inne przeznaczenie chemiczne. Nie zastępować ich kablem grzejnym. Podłączenie: 33 czerwony, 34 zielony, 35 żółty, 36 czarny; leader czujnika i zasilanie nie mogą dzielić jednego przewodu rurowego. Sam panel jest urządzeniem do strefy zwykłej; obwód w strefie zagrożonej wybuchem wymaga osobno zatwierdzonego projektu i właściwej bariery. Oferta panelu nie obejmuje automatycznie czujnika.

1 obwód według projektu

Dla modularnego TT1000 ze złączami PC: TT-MLC-PC, PCN 683262-000. Dla TT5000 ze złączami MC: TT-MLC-MC-BLK, PCN 133332-000. Złącza PC i MC stanowią odrębne systemy; leader dobrać do faktycznie wybranego czujnika. TT3000/TT5001 i inne wykonania wymagają potwierdzenia właściwego kompletu złączy w ich dokumentacji. Obwód z kablem luzem wymaga własnych zatwierdzonych zestawów połączeniowych. Osłony złączy zawarte w komplecie MC nie doliczać drugi raz.

1 leader na obwód; przedłużenia według trasy

Dla PC: TT-MET-PC, PCN 169905-000; dla MC: TT-MET-MC, PCN 571293-000. Każda końcowa gałąź wymaga właściwego zakończenia. Wtyki mapujące P000000872 / P000000871 są wyposażeniem pomiarowym do odbioru, nie zastępują końcowego zakończenia obwodu. Rozgałęźniki i odcinki obciążające dobiera się tylko dla rzeczywiście rozgałęzionej trasy.

1 zakończenie na każdą gałąź

Dla TT1000 na odpowiednim podłożu: TT-HDC-1/4, PCN 590645-000, 50 sztuk w opakowaniu; orientacyjnie 1 uchwyt na 1,3 m według poradnika. Dla TT5000: TT-HDC-1/2-NA-50, PCN 165879-000. Oznaczniki TT-TAG, PCN 407347-000, 50 sztuk z pisakiem. Liczbę dobrać do trasy; czujnika nie zaklejać taśmą. Powyższe numery nie stanowią automatycznego kompletu dla wszystkich rodzajów czujników.

według długości, punktów mapowania i podłoża

Dokładne gotowe panele: TTA-SIM-1A-120 P000000153, TTA-SIM-1A-230 P000000154, TTA-SIM-2-120 P000000155 albo TTA-SIM-2-230 P000000156. Tylko jeśli potrzebny jest dodatkowy lokalny kanał z syreną. Każdy ma własne zasilanie i limit 150 m, unikalny adres 02–127. Nie dobrano tu złożonych ofert z dodatkowym modułem, których wspólny schemat dostawy nie jest potwierdzony.

0 albo liczba właściwych zdalnych paneli

• TTA-SIM-1A-120 · TTA-SIM-1A-120 · StandardKod sklepu: P000000153
• TTA-SIM-1A-230 · TTA-SIM-1A-230 · StandardKod sklepu: P000000154
• TTA-SIM-2-120 · TTA-SIM-2-120 · StandardKod sklepu: P000000155
• TTA-SIM-2-230 · TTA-SIM-2-230 · StandardKod sklepu: P000000156

TT-NRM-BASE, PCN E03411-000, dla wymaganych zdalnych wyjść. Baza zawiera procesor, jeden moduł TT-NRM-2RO, zasilacz, zakończenie szyny, szynę DIN i części montażowe wskazane w instrukcji; nie dokupować ich drugi raz. Odpowiednia obudowa jest oddzielna. Aktualne karty wskazują maks. 10 baz, własna instrukcja 20; większej liczby nie uznano za potwierdzoną. Każdy NRM ogranicza dostępną pojemność sieci TTSIM o 4 adresy według instrukcji eksploatacji TTDM.

0 albo liczba zatwierdzona w projekcie

• TT-NRM-BASE · TT-NRM-BASE interfejs komunikacyjnyKod sklepu: E03411-000

TT-NRM-2RO, PCN A22673-000, tylko do rozbudowy właściwej bazy NRM. Pierwszy 2RO jest już w TT-NRM-BASE. Można dodać do 15 kolejnych 2RO, łącznie do 16 modułów / 32 wyjść w bazie; kolejność na szynie i końcowy terminator według instrukcji. Montaż przy odłączonym zasilaniu. Jeżeli potrzebne są baza i rozbudowa, wybierać je kolejno na karcie; oba wybrane wykonania muszą pozostać na liście zamówienia.

0 albo liczba dodatkowych modułów według projektu

• TT-NRM-2RO · TT-NRM-2RO Moduł przekaźnikowyKod sklepu: A22673-000

TTDM-4/20, PCN 688779-000, tylko gdy wymagane jest wyjście analogowe jednego wybranego kanału. Potwierdzić procedurę fizycznego montażu karty dla dostarczonej rewizji. Instrukcja eksploatacji opisuje izolowane wyjście: zewnętrzne napięcie DC maks. 26,4 V, zaciski J2 11 IRTN / 12 IOUT / 13 +V / 14 −VRTN; J11 i J12 nie zakładać. Sprawdzić obciążenie pętli, wybrany adres kanału i skalę. Nie jest to przetwornik czujnika TT-TAR ani zasilacz panelu.

0 albo 1 karta

• TTDM-4/20 · TTDM-4/20 Płyta wyjściowa analogowa 4-20 dla TTDMKod sklepu: 688779-000

MONI-RS485-WIRE, PCN 549097-000, tylko dla potwierdzonej sieci NRM wymagającej ekranowanej skrętki komunikacyjnej. Instrukcja NRM wskazuje ten przewód, aktualna karta OEM potwierdza dokładny PCN. J10 TTDM: 3 + / 4 −; ekran podłączyć według schematu, uziemienie po stronie TTDM. W NRM ekran nie jest lokalnym PE. Źródło opisuje szpulę 1000 ft; ilość i jednostkę sprzedaży potwierdzić w ofercie. Nie jest to czteroprzewodowy kabel transmisji i zasilania TTSIM.

według długości trasy i jednostki oferty

• MONI-RS485-WIRE — 549097-000 · 549097-000 · Kod sklepu: 549097-000

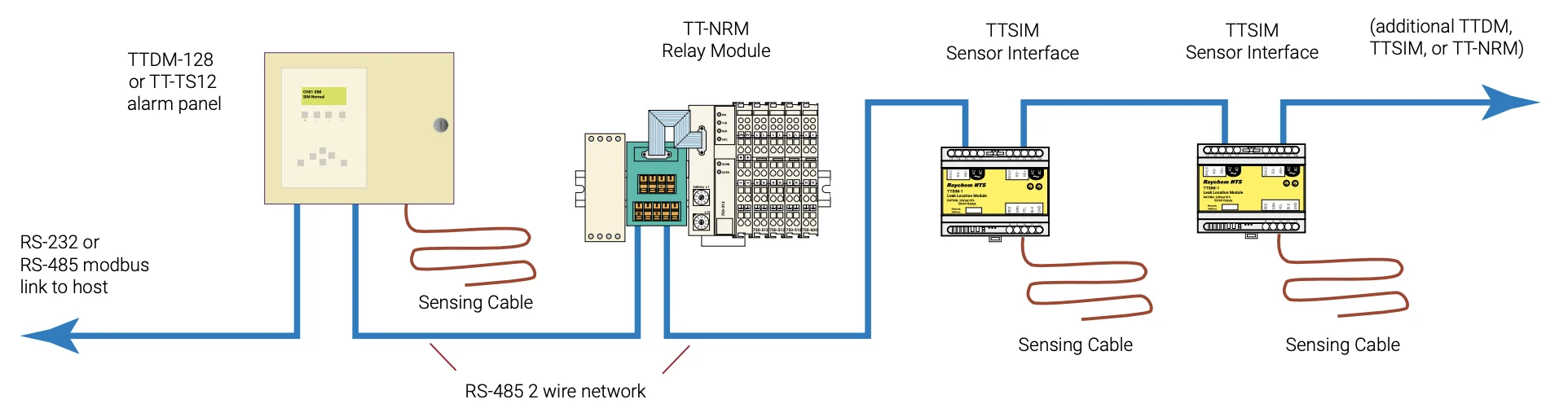

TTDM jest hostem z wewnętrznym kanałem 01. Do 126 dodatkowych modułów w odpowiedniej konfiguracji, nie 127 dodatkowych ponad panel. Zdalne moduły mają unikalne adresy 02–127; NRM i zdalne TTDM uwzględnić w rzeczywistym bilansie. Zdalny TTDM łączy J13 5 + / 6 − do J10 hosta 3 + / 4 −; konfiguracja Remote i opóźnienia tylko według tej procedury. CFG na jednym module, po adresacji zdjąć, EOL na końcu. Update Network zachowuje stan zdarzeń, Init Network go zeruje; zmianę wykonywać według procedury odbioru.

dla rzeczywiście budowanej sieci

Do 10 logicznych regionów na kanał zgodnie z instrukcją. Wyjścia NRM mogą przypisywać wyciek regionu; usterka i serwis dotyczą całego kanału. Przekaźnik TTSIM-1A/2 sygnalizuje wyciek niezależnie od podziału na regiony. Uzgodnić Leak/LeakBrk, Alarm State i reset Auto/Manual/Safe. Trzy wyjścia TTDM są DPDT 5 A przy 250 V AC / 24 V DC i odpadną przy alarmie lub zaniku zasilania; nie mylić tej logiki z fabrycznym Alarm State ON panelu TTA.

według wymaganego działania alarmów

Wtyk TTDM-CTP jest zawarty; wskazanie testowe 160…168 m sprawdza elektronikę i nie oznacza długości trasy. Wykonać test wycieku, przerwy, wyjść, komunikacji, zaniku zasilania i mapowanie rzeczywistego obwodu. Sprawdzić czysty/suchy czujnik oraz równowagę R–G / Y–B. Serwis co najmniej 2 razy w roku, częściej według środowiska. Dla zaatakowanych TT5000/TT5001/TT7000-HUV instrukcja wskazuje wymianę uszkodzonych odcinków; nie traktować ich jak kabla wodnego do wysuszenia. Zapasowy bezpiecznik T1 500 mA / 250 V jest wskazany w dostawie.

przy odbiorze i okresowo
