Raychem / Chemelex
ProtoNode-RER-10K P000001983 — starsza konstrukcja
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji ACS-30
ProtoNode-RER-10K P000001983 — starsza konstrukcja · P000001983
ProtoNode-RER-10K P000001983: starszy numer potwierdzony w archiwalnym arkuszu producenta. Podaje on 34 ACS-PCM2-5 oraz zasilanie 9–30 V DC. Właściwa instrukcja, konfiguracja, połączenia i wyposażenie tej konstrukcji wymagają potwierdzenia. Nie stosuj parametrów nowego 2000004257 bez identyfikacji urządzenia.
Nie odzyskano pełnej właściwej instrukcji P000001983, schematów tej konstrukcji i potwierdzonego składu dostawy.
Prześlij etykietę oraz warunki instalacji do InterexN01410 dla FPC-N54 i aktualny numer 2000004257 nie potwierdzają starszej konstrukcji; potrzebne są właściwe firmware, mapa i konfiguracja BMS.
Prześlij etykietę oraz warunki instalacji do InterexPotwierdzony zakres dostawy
- Archiwalny arkusz OEM potwierdza dokładny kod i funkcję bramki. Zasilacz, złącza, mocowania i zaprogramowany profil dostawy wymagają potwierdzenia dla tej wersji.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexStarszy numer i konstrukcja | Archiwalny arkusz producenta identyfikuje P000001983 jako RER-10K i pokazuje starszą konstrukcję. Aktualna tabela używa numeru 2000004257 i ilustracji FPC-N54. Sam opis RER-10K nie potwierdza równoważności urządzeń; przed montażem potwierdź etykietę, porty i właściwą instrukcję. Źródło doboru: s. 1, 2 | etykieta i właściwa instrukcja tego wykonania Dobierz z Interex |
| Potwierdź z InterexZasilanie, połączenia i dostawa | Dla P000001983 archiwalny arkusz podaje 9–30 V DC. Nie potwierdzono schematu połączeń, pełnej instrukcji ani dostawy zasilacza, złączy i mocowań. Zasilania 12–24 V DC / 24 V AC oraz schematu trzech zacisków z FPC-N54 nie przeniesiono na tę ofertę. Źródło doboru: s. 1, 2 | potwierdzenie konstrukcji przed doborem zasilacza i osprzętu Dobierz z Interex |
| Potwierdź z InterexLiczba punktów i integracja BMS | Archiwalna tabela potwierdza 34 ACS-PCM2-5. Nie potwierdza automatycznie 260 obwodów ani konfiguracji europejskich rozdzielnic 10/15-obwodowych. Odzyskany N01410 opisuje FPC-N54; nie przyjęto jego mapy i procedur jako własnej instrukcji starszej konstrukcji. Wymagane są właściwy firmware, plik konfiguracji i próba wszystkich punktów. Źródło doboru: s. 1 | projekt integracji i dokumentacja tej generacji Dobierz z Interex |
Potwierdzono archiwalną tożsamość producenta. Nowsze instrukcje i parametry FPC-N54 pozostają porównaniem generacji. Osprzęt i integracja wymagają dokumentacji rzeczywistego starszego urządzenia.
Pełna instrukcja montażu wymaga potwierdzenia dokładnej generacji i oznaczenia produktu. Prześlij zdjęcie etykiety do Interex.
Dane techniczne i opis produktu
Zastosowanie

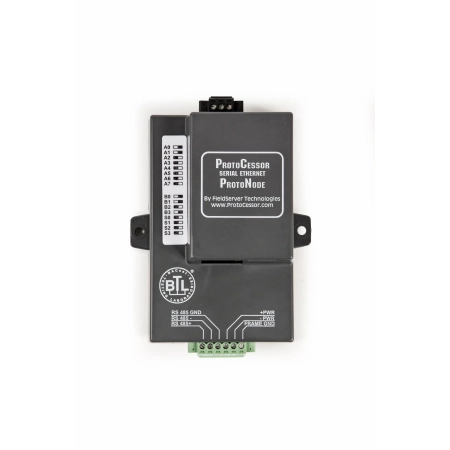

PROTONODE-RER-10K adapter do ACS-30 - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.

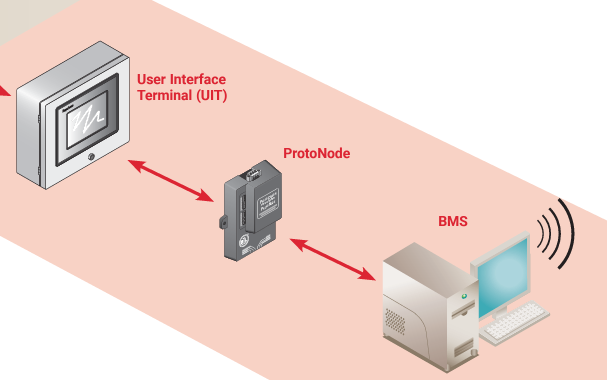

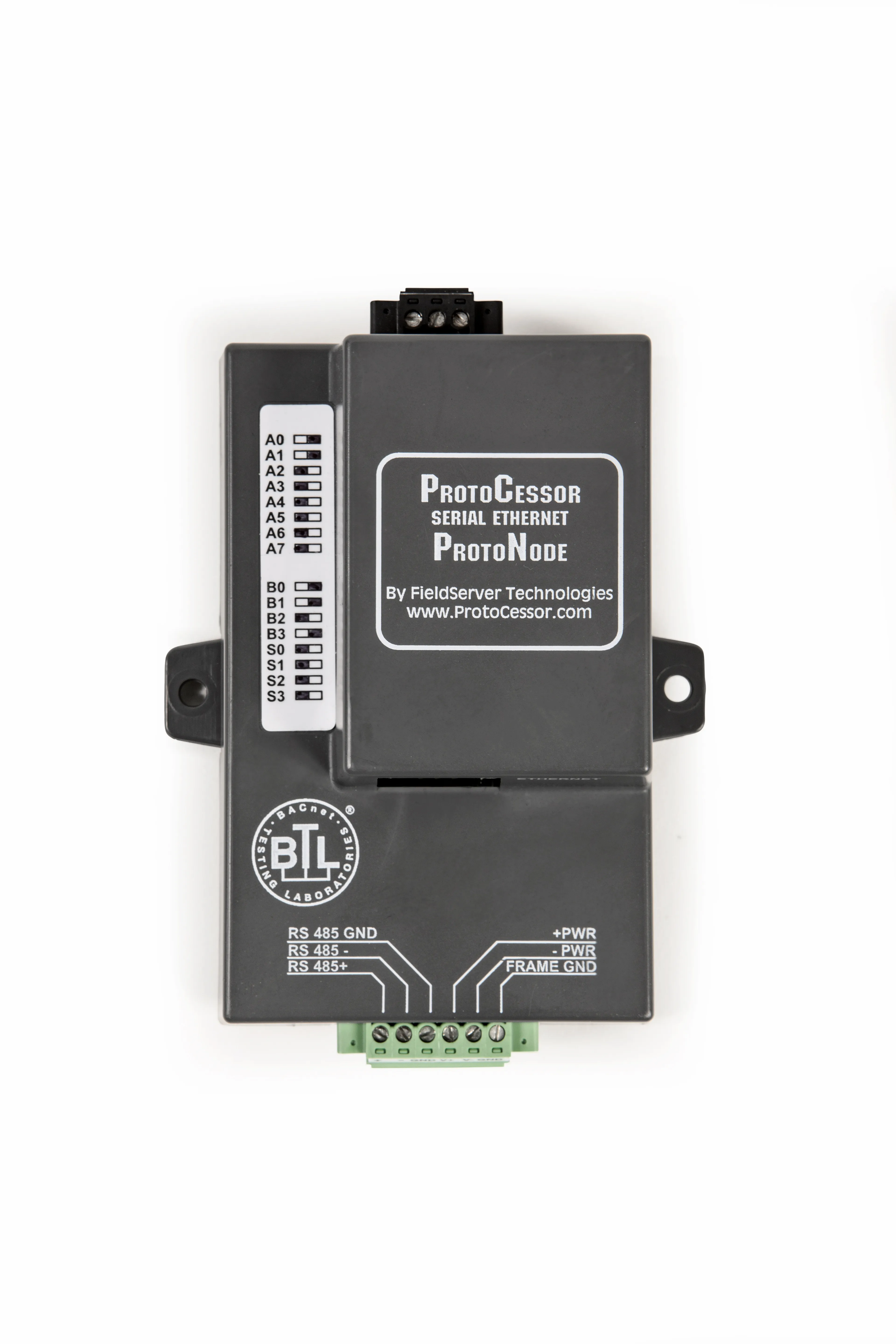

✅Chemelex RAYCHEM ProtoNode to zewnętrzna, wysoko wydajna, wieloprotokołowa bramka dla wymagających klientów.
✅Zapewnia konwersję Modbus RTU do BACnet MS/TP, BACnet IP oraz Metasys N2 dla większych systemów ACS-30 (do 34 paneli PCM).
✅Chemelex RAYCHEM ProtoNodeRER-10K są fabrycznie zaprogramowane z ACS-30.
✅Jeden ProtoNode można podłączyć do: jednego systemu ACS-30.
✅Bramka wyposażona jest w procesor ARM9 zapewniający wysoką wydajność.
✅Zawiera dwa porty RS-485 i jeden Port Ethernet.
| Dostępne złącza | 6-pinowe złączę Phoenix RS-485 3-pinowe złącze Phoenix RS-485 1 złącze Ethernet-10/100 |
| Obsługiwane protokoły | BACnet IP (Ethernet) BACnet MS/TP (RS-485) Metasys N2 open (RS-485) |
| Zakres temperatury w czasie pracy | -40°C - 85°C |
| Maksymalna liczba paneli PCM | 34 |
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Dobór, montaż i serwis
Mariusz Czapnik · wsparcie techniczne Interex
602 551 555 · interexkatowice@gmail.com
Zapytaj o dobór i montaż
