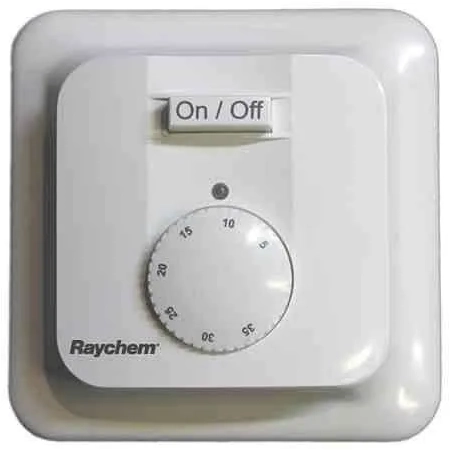

R-TE

Instrukcja INST287-1805 dotyczy R-TE V1.0x, kod urządzenia 1244-006482 potwierdza karta techniczna z tej samej rewizji czasowej. Porównaj etykietę i wykonanie dostawy. Karta podaje tolerancję zasilania ±15%, a instrukcja ±10%; przyjmij węższy zakres ±10%.

1 porównanie urządzenia z dokumentacją

Montaż podtynkowy wykonaj według wspólnych kroków 1–6 na stronie 15. Rysunek podaje rozstaw 60 × 60 mm, korpus zagłębiony 32,5 mm oraz front 25,5 mm; całość ma 58 mm głębokości i front 81,5 × 81,5 mm. Zapewnij miejsce na przewody bez naprężeń. Wykorzystaj właściwy front z dostawy i sprawdź zgodność systemu osprzętu; ramek SENZ nie przypisuje się R-TE.

1 odpowiednia puszka i jeden wybrany front

Przed pracą odłącz i sprawdź zasilanie. Podłączenie jednego przewodu grzejnego wykonaj według rysunku 4 na stronie 15 i schematu karty technicznej. Wyjście dopuszcza 16 A / 250 V AC dla obciążenia rezystancyjnego AC1; nie przekraczaj niższego limitu samego kabla, maty i zabezpieczenia obwodu. Zaciski do 2,5 mm² według karty. Oplot/ekran grzewczy wymaga właściwego PE. Instrukcja nie podaje momentu zacisków, więc nie przypisujemy przypadkowej wartości.

jeden właściwie zabezpieczony obwód lub osobny projekt

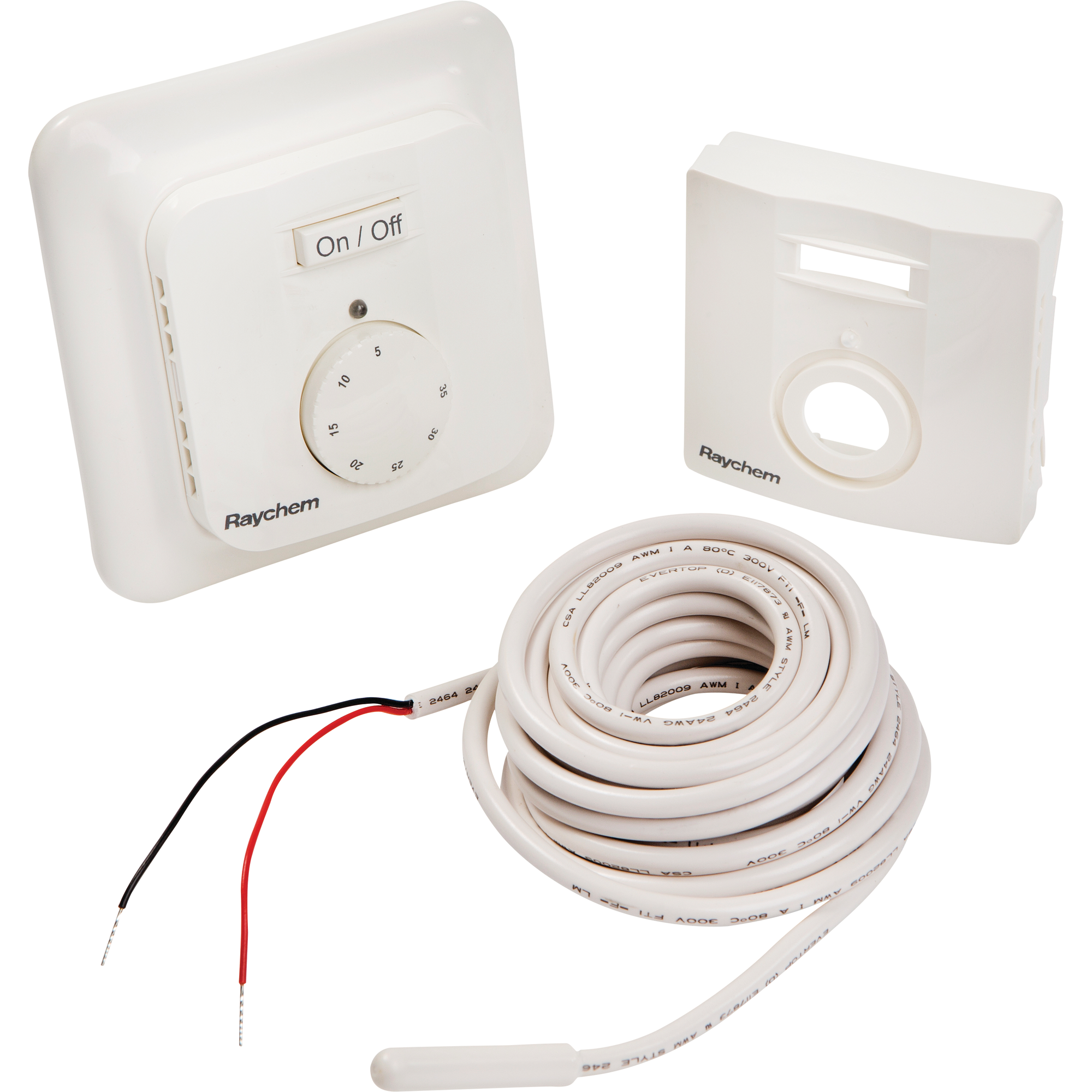

Właściwy czujnik ma NTC 10 kΩ przy 25°C, z przewodem 3 m według karty. Czujnik i osłonę ułóż zgodnie z instrukcją użytej maty lub przewodu, tak aby można go było wymienić. Ustawienie temperatury wynosi 5…35°C, a ogranicznika podłogi 10…40°C; dopuszczalna temperatura pokrycia może być niższa.

1 zgodny, sprawny czujnik dla trybu wymagającego pomiaru podłogi

Przełącznik 1: lewa pozycja dla mocy poniżej 3000 W, prawa dla maksymalnie 3600 W według instrukcji regulatora. Przełącznik 2: lewa regulacja dwustawna 0,5 K, prawa proporcjonalna 10 min / 2 K. Pozycje 3/4: lewa/lewa — pomieszczenie; lewa/prawa — podłoga; prawa/lewa — pomieszczenie z dolnym limitem podłogi; prawa/prawa — pomieszczenie z górnym limitem podłogi. Wybór ograniczenia dopasuj do konstrukcji podłogi; ustawienie mocy regulatora nie zwiększa limitu kabla ani maty.

1 konfiguracja przed uruchomieniem

Dodatkowy przewód sterujący umożliwia obniżenie temperatury o 4 K. To funkcja wejścia pilotowego opisana w instrukcji, wymagająca właściwego schematu i osprzętu; nie jest magistralą komunikacyjną ani funkcją WiFi. Nie kupuj dodatkowego układu, jeżeli nie jest potrzebny.

wyłącznie dla wybranego sterowania zewnętrznego

Kalibrację wykonaj według czterech kroków na stronie 15 po ustabilizowaniu warunków przez 15 minut; 23°C na rysunku jest przykładem odczytu, nie obowiązkową nastawą. Czerwony LED oznacza grzanie, zielony obniżenie przez przewód pilotowy, pomarańczowy grzanie w obniżeniu. Miganie czerwone: co 0,5 s — błąd obu czujników; co 1 s — czujnika pomieszczenia; co 2 s — czujnika podłogi.

1 kalibracja i sprawdzenie działania

Starszy katalog podaje czujnik R-TE jako 1244-002962, a dostępna oferta czujnika ma kod 1244-002952. Zgodny opis NTC 10 kΩ nie potwierdza tożsamości numeru; zamiennik wymaga odrębnego potwierdzenia.

bez zakupu zamiennika przed potwierdzeniem
