Raychem / Chemelex
Raystat Control-11-DIN / Produkt
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji ochrony rur i XL-Trace
Raystat Control-11-DIN / Produkt · 1244-006265
Dobór wymaga strat ciepła, materiału i średnicy rur, izolacji, temperatury utrzymania, otoczenia i rozruchu, długości tras, liczby obwodów i stref oraz rzeczywistego wyposażenia dostawy.
W komplecie / zawartość dostawy

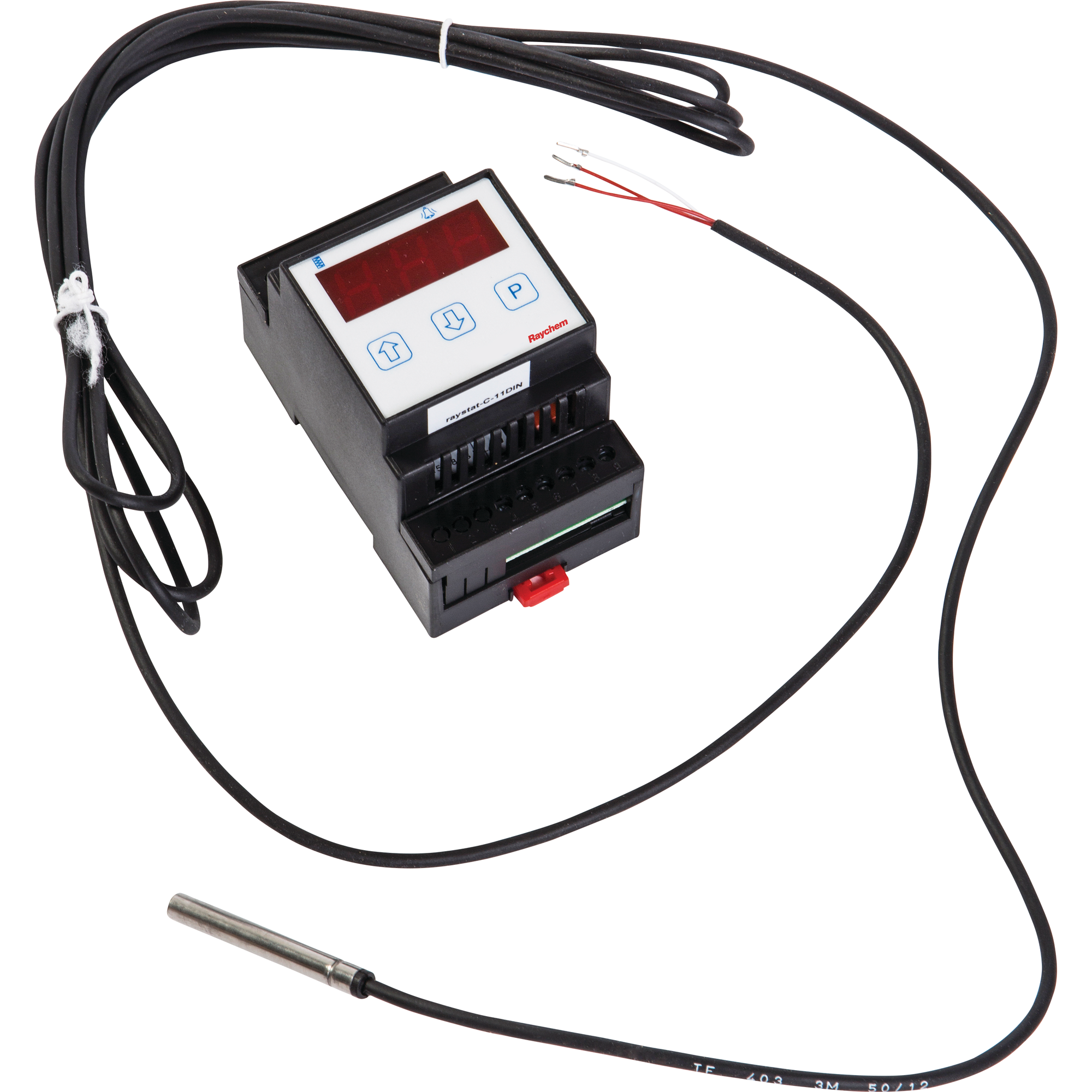

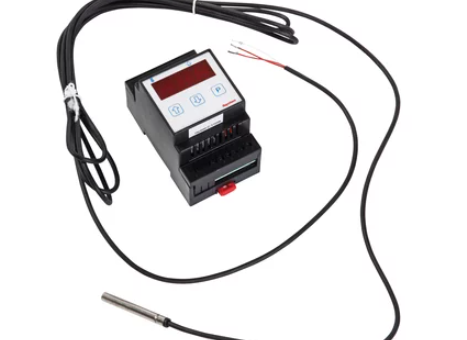

- Fabryczny regulator z jednym czujnikiem Pt100, połączenie trójprzewodowe.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieRegulator i fabryczny czujnik | Control-11-DIN ma w dostawie jeden trójprzewodowy czujnik Pt100. Wykorzystaj go przed doborem dodatkowego czujnika. Instrukcja urządzenia i właściwego osprzętu: s. 2, 4, 5, 9, 10 | wyposażenie fabryczne regulatora Dobierz z Interex |
| WymaganeRozdzielnica DIN i podłączenie Control-11-DIN | Moduł montuj na szynie DIN 35 mm w odpowiedniej rozdzielnicy. IP30 obudowy i IP20 zacisków; otoczenie −10 do +55°C. Styki K1: 16 A rezystancyjnie lub 6 A indukcyjnie; K2: 8 A rezystancyjnie lub 3 A indukcyjnie. Wybierz schemat bezpośredni albo z zewnętrznym stycznikiem; zasilanie sterowania ma na schemacie 2 A, obwód grzejny maks. C16 i RCD 30 mA. XL-Trace oraz układ mają dodatkowe ograniczenie 150 m. Instrukcja urządzenia i właściwego osprzętu: s. 2, 4, 5, 9, 10 | 1 obudowa i właściwe obwody według schematu Dobierz z Interex |
| WymaganeFabryczny Pt100 i jego przedłużenie | Wykorzystaj trójprzewodowy Pt100 z dostawy. Przedłużenie wykonaj ekranowanym przewodem z ekranem uziemionym z jednej strony; nie prowadź go równolegle z zasilaniem. Suma rezystancji przewodów nie może przekroczyć 7,5 Ω. Nie przenoś limitu 150 m z innych regulatorów. Temperaturę utrzymania 0–63°C i histerezę dobierz do instalacji. Instrukcja urządzenia i właściwego osprzętu: s. 2, 4, 5, 9, 10 | 1 właściwe położenie i podłączenie dostarczonej sondy
|
| Przy tym wariancie instalacjiWłaściwy przewód XL-Trace do sterowanej instalacji | Jeżeli kompletujesz nową instalację rur, wybierz właściwy typ XL-Trace po obliczeniu strat ciepła i temperatur. Przewód na metry wymaga własnego przyłącza, zakończenia, mocowania oraz izolacji według instrukcji systemu. Nie dokupuj go do samej wymiany regulatora istniejącego, sprawdzonego systemu. Dopuszczalna temperatura kabla i długość obwodu pozostają niezależne od rozszerzonego zakresu czujnika. Źródło doboru: s. 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17 | długość i typ po projekcie; tylko do wymaganej nowej lub uzupełnianej trasy
|
Przy doborze dodatków najpierw rozlicz wyposażenie już dostarczone lub wybrane w zestawie.
Instrukcja montażu producenta (PL / EN / DE) · wersja RAYCHEM-IM-INST286-RaystatControl11DIN-ML-2504 · dobór dla SKU 1244-006265
Dane techniczne i opis produktu
Sterowanie ochroną rurociągów i utrzymaniem temperatury
Dla rurociągów sterownik dobiera się do medium, temperatury utrzymania, izolacji, długości obwodu i rodzaju przewodu grzejnego. Inny regulator stosujemy do prostej ochrony przed zamarzaniem, a inny do procesu przemysłowego.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Raystat V5 / Raystat Control | FroStop Black / FS, XL-TRACE, BTV i podobne systemy ochrony rurociągów | Dobór zależy od temperatury utrzymania, czujnika, miejsca montażu i liczby obwodów. |
| AT-TS / AT-TS-14 | ochrona rurociągów, zbiorników i instalacji z przewodami FroStop Black / FS / BTV / XL-TRACE | Sprawdzamy zakres temperatur, czujnik i montaż na rurze lub w otoczeniu. |
| FrostGuard-ECO | małe obwody przeciwzamrożeniowe | Dobry do prostych zastosowań, ale wymaga sprawdzenia mocy, zabezpieczenia i izolacji. |
| T-M / TCON / JUMO | sterowanie techniczne i przemysłowe zależnie od zakresu temperatur | Nie dobieramy po nazwie. Trzeba potwierdzić zakres, czujnik, napięcie i sposób montażu. |
Ważne: Najpierw ustalamy, czy celem jest ochrona przed zamarzaniem, utrzymanie temperatury procesu czy kompensacja strat ciepła. Dopiero potem dobiera się regulator.
✅Regulowany zakres temperatur: 0 - 65°C.
✅Cyfrowy wskazanie temperatury utrzymania i informacje o alarmie.
✅Alarm niskiej temperatury
✅Typ czujnika: PT-100.
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
