RAYSTAT-EX-02 — termostat z sondą cieczową
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja sterowania przemysłową instalacją grzejną
RAYSTAT-EX-02 — termostat z sondą cieczową · 404385-000
Ilości dotyczą jednego dokładnego obwodu i wybranego sposobu montażu. Alternatywnych długości, czujników, dławnic i wsporników nie sumuj. Części Ex dobiera się do strefy, temperatury, konstrukcji kabla i jego rzeczywistej średnicy. Zawartość dostawy sprawdź przed dokupieniem osprzętu.
Potwierdzone wyposażenie urządzenia

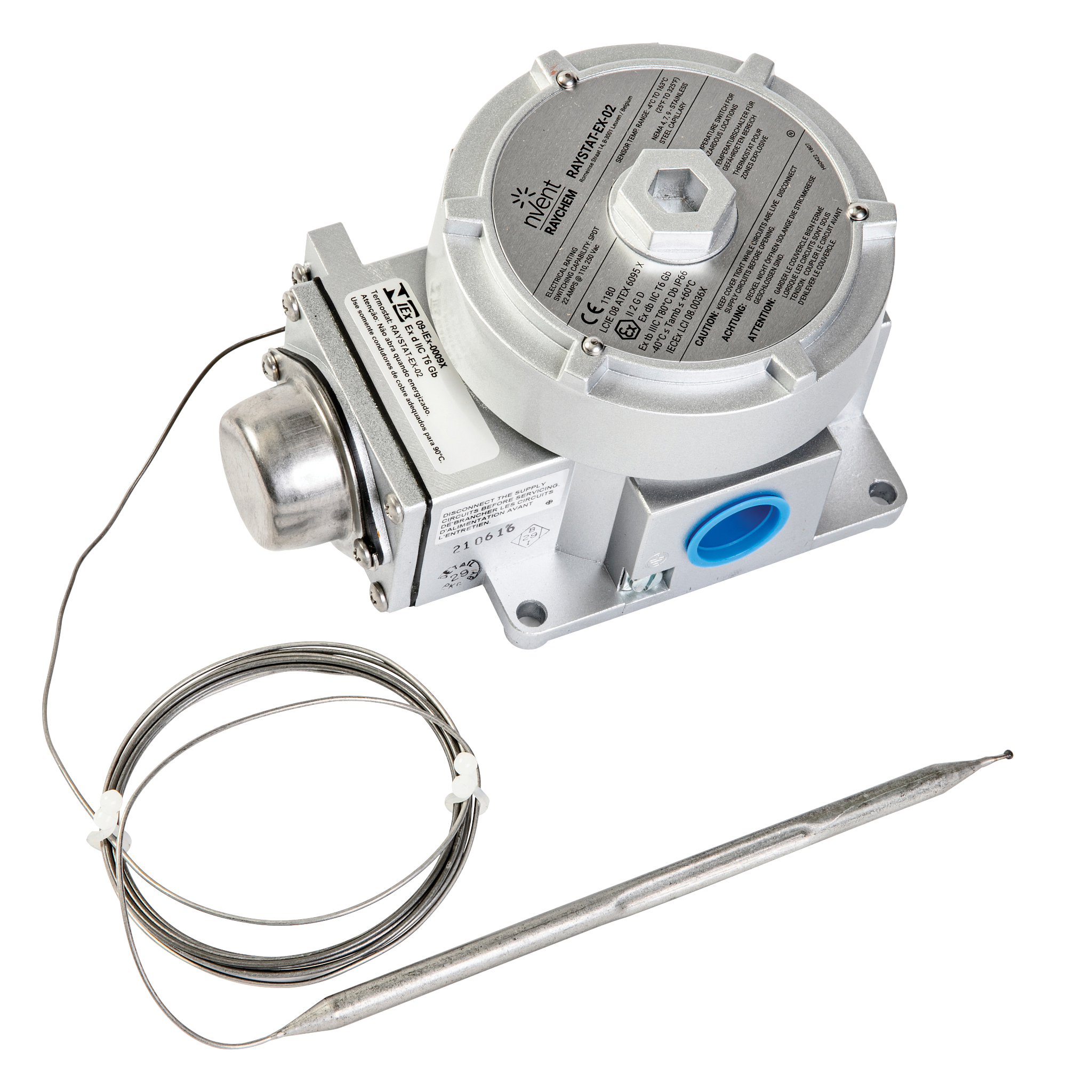

- Termostat ma sondę cieczową ze stali nierdzewnej i kapilarę 3 m. Sonda ma 197×8 mm; nie dokupuj do tego termostatu czujnika Pt100. Zakres nastawy −4…+163°C, otoczenie obudowy −40…+60°C, dopuszczalna ekspozycja sondy −50…+215°C. Nie zaginaj sondy; kapilara ma minimalny promień gięcia 15 mm.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieFabryczna sonda z kapilarą | Termostat ma sondę cieczową ze stali nierdzewnej i kapilarę 3 m. Sonda ma 197×8 mm; nie dokupuj do tego termostatu czujnika Pt100. Zakres nastawy −4…+163°C, otoczenie obudowy −40…+60°C, dopuszczalna ekspozycja sondy −50…+215°C. Nie zaginaj sondy; kapilara ma minimalny promień gięcia 15 mm. Własna instrukcja sterownika: s. 3, 17 | 1 termostat z integralną sondą i kapilarą Dobierz z Interex |
| WymaganeSprawdzenie strefy i wejścia kabla | Urządzenie jest przewidziane dla stref gazowych 1/2 oraz pyłowych 21/22 i dla strefy zwykłej. W strefie 1 lub 2 z gazami grupy IIC instrukcja wymaga wejścia ognioodpornego z uszczelnieniem każdej żyły masą albo innego odpowiednio certyfikowanego rozwiązania. Nie przyjmuj automatycznie GL-33 lub GL-34 dla tych warunków. Temperatura dopuszczalna sterownika nie jest temperaturą rury ani T-klasą całego obwodu. Własna instrukcja sterownika: s. 4, 5, 17 | 1 rozwiązanie wejścia ¾″ NPT dobrane do strefy i kabla; w grupie IIC dobór Interex Dobierz z Interex |
| Przy tym wariancie instalacjiGL-33 dla kabla zbrojonego | Po wykluczeniu przypadku wymagającego uszczelnienia barierowego z instrukcji wybierz GL-33, ¾″ NPT, dla kabla z pancerzem. Aktualna karta osprzętu potwierdza numer 1244-017517, średnicę płaszcza zewnętrznego 13,5–21 mm i wewnętrznego 10–15,5 mm. Nie stosuj go do kabla niezbrojonego ani jako domyślnej dławnicy dla grupy IIC. Montaż i momenty zgodnie z instrukcją konkretnej dławnicy; nie potwierdzono odrębnej pełnej publicznej BA tej części. Własna instrukcja sterownika: s. 5, 12, 13 | 1 odpowiednia dławnica; alternatywa dla GL-34
|
| Przy tym wariancie instalacjiGL-34 dla kabla niezbrojonego | Po wykluczeniu przypadku wymagającego uszczelnienia barierowego z instrukcji wybierz GL-34, ¾″ NPT, dla kabla bez pancerza Ø10–15,5 mm. Aktualna karta osprzętu potwierdza numer 1244-017518. Nie stosuj go do kabla zbrojonego ani jako domyślnej dławnicy dla grupy IIC. Dławnice nie są zamawiane parami: wybierz jedną zgodną z konstrukcją kabla. Nie potwierdzono odrębnej pełnej publicznej BA tej części. Własna instrukcja sterownika: s. 5, 12, 13 | 1 odpowiednia dławnica; alternatywa dla GL-33
|
| Przy tym wariancie instalacjiWspornik do montażu na rurze | Potwierdzone alternatywy to SB-100, SB-101, SB-110, SB-111 i SB-125. Wybierz jeden wspornik, zachowując otoczenie obudowy −40…+60°C; dla lepszej regulacji montuj obudowę z dala od sondy. Komplety śrub i podkładek do jednej obudowy są w dostawie wspornika. Obejmy do rury dokupuje się osobno. Montaż na stabilnej powierzchni to alternatywa: 4 otwory pod M6, rozstaw 101,5×101,5 mm. Własna instrukcja sterownika: s. 8, 17 | 1 wspornik albo 4 punkty montażu powierzchniowego
|
| Przy tym wariancie instalacjiObejmy wspornika według średnicy zewnętrznej | Dla SB-100/SB-101/SB-111/SB-125 potrzeba 2 obejm; SB-110 wymaga 1. PSE-047: Ø20–47 mm, PSE-090: Ø40–90 mm, PSE-280: Ø60–288 mm, PSE-540: Ø60–540 mm. Uwzględnij geometrię mocowania i sprawdź wymagany zakres zacisku; nie dobieraj jedynie po DN. Obejmy nie służą do ściskania sondy lub kapilary. Źródło doboru: s. 2, 4 | 1 obejma dla SB-110; 2 dla pozostałych wskazanych wsporników
|
| WymaganeTaśma do sondy i zabezpieczenie kapilary | Sondę przymocuj równolegle do rury w trzech miejscach. Kapilarę prowadź tak, aby nie uszkodzić jej podczas użytkowania, i w razie potrzeby mocuj taśmą. GT-66 jest dla rur innych niż nierdzewne i temperatury montażu od +5°C; GS-54 dobierz na nierdzewnej albo przy niższej temperaturze. Nie zaginaj sondy i nie zaciskaj jej obejmą metalową. Własna instrukcja sterownika: s. 10, 11, 17 | 3 punkty mocowania sondy; dodatkowe punkty kapilary według trasy
|
| WymaganeWłaściwy punkt pomiarowy | Położenie sondy wynika z projektu: z dala od zaworów, kołnierzy, podpór i pomp. Dla medium wrażliwego termicznie na górze rury; dla pojedynczego kabla w dolnym kwadrancie pod kątem 90° do kabla; dla dwóch lub więcej kabli w dolnym kwadrancie pomiędzy kablami. Nie przenoś na ten mechaniczny termostat odrębnego schematu Elexant z ogranicznikiem. Własna instrukcja sterownika: s. 10, 11 | 1 punkt pomiarowy zgodny z rzutem obwodu Dobierz z Interex |
| WymaganeKabel grzejny, przyłącze i puszka | Dokumentacja potwierdza regulację BTV, QTVR, VPL i XTVR. Wybór konkretnego kabla, jego długości oraz przyłącza i zakończenia należy wykonać z własnej instrukcji tej linii. Schemat termostatu pokazuje oddzielną puszkę i zestaw przyłączenia kabla; sam termostat nie stanowi przyłącza ani zakończenia. HTV nie został w tej karcie katalogowej jawnie wymieniony: jego zastosowanie z EX-02 wymaga potwierdzenia projektu i producenta. Nie używaj starej tabeli XTV/KTV jako tabeli długości XTVR/HTV. Własna instrukcja sterownika: s. 12 | 1 właściwa puszka i przyłącze; zakończenie każdego wolnego końca według projektu kabla Dobierz z Interex |
| Potwierdź z InterexUzupełnienie zacisków puszki dla termostatu | Dla puszek JBS/JBM/JBU producent oferuje HWA-WAGO-TSTAT-KIT, 966659-000: zacisk fazowy, zacisk PE, dławik GL-36-M25, płytka końcowa i instrukcja. Dobór wymaga właściwej puszki, schematu oraz jej rzeczywistego wyposażenia. Nie potwierdzono osobnej pełnej instrukcji tego zestawu, dlatego nie dodano go automatycznie do zakupu. Własna instrukcja sterownika: s. 12 | Tylko brakujące uzupełnienie dokładnej puszki; dobór Interex Dobierz z Interex |
| WymaganePołączenia i uziemienie | Zastosuj przewody miedziane o dopuszczeniu 90°C, z przekrojem dobranym obliczeniowo i mieszczącym się w zaciskach 1–4 mm². Podłącz wewnętrzne i wymagane zewnętrzne uziemienie obudowy oraz oplot kabla grzejnego w puszce. Usuń mostek między zaciskami fazowymi wskazany na schemacie; pozostawienie go omija sterowanie. Dławnice, uszczelki i pokrywa z blokadą muszą być prawidłowo zamknięte. Nie otwieraj pod napięciem. Własna instrukcja sterownika: s. 5, 12, 13, 17 | Przewód sterowania, PE i właściwe zaciski według schematu Dobierz z Interex |
| Potwierdź z InterexPrąd obwodu i ewentualny stycznik | Karta katalogowa podaje obciążalność styków 22 A przy 480 V AC, natomiast instrukcja warunki obwodu poniżej 22 A. Bez rozstrzygnięcia nie projektuj bezpośredniego obwodu dokładnie 22 A. Dla zabezpieczeń do 20 A długość wynika z karty dokładnego kabla; powyżej 20 A potrzebne jest także ograniczenie wynikające z termostatu. Obwodów powyżej 22 A nie przełączaj bezpośrednio. Stycznik i schemat dla większego obciążenia dobiera Interex; nie potwierdzono konkretnego układu stycznika w tej BA. Własna instrukcja sterownika: s. 5, 17 | Obliczenie prądu rozruchowego, zabezpieczenia i układu przełączania Dobierz z Interex |
| WymaganeZabezpieczenia obwodu | Dobierz ochronę nadprądową, rozłącznik oraz ochronę różnicowoprądową z własnej instrukcji dokładnego przewodu grzejnego i warunków instalacji. Mechaniczny termostat nie zastępuje zabezpieczenia nadprądowego, RCD ani wymaganego ogranicznika bezpieczeństwa. Nie przenoś samych nastaw i długości między BTV, QTVR, XTVR, HTV i VPL. Źródło doboru: s. 2 | 1 zestaw właściwych zabezpieczeń na obwód; dobór Interex Dobierz z Interex |
| WymaganeIzolacja i uszczelnienie przejścia | Po zamontowaniu zaizoluj rurę i sondę oraz wykonaj okładzinę zgodnie z projektem. Przejście kapilary przez okładzinę uszczelnij odpowiednim materiałem. Wejście kabla do obudowy chroń przed bezpośrednim wpływem wody; szczelność dławnicy nie zastępuje uszczelnienia izolacji. Własna instrukcja sterownika: s. 8, 15 | Izolacja, okładzina i uszczelnienie według projektu; dobór Interex Dobierz z Interex |
| Potwierdź z InterexNastawa i odbiór | Ustaw temperaturę zgodnie z projektem, po zdjęciu osłony pokrętła; następnie dokręć osłonę. Potwierdź prawidłową reakcję termostatu, uziemienie i szczelność instalacji oraz wykonaj odbiór obwodu według instrukcji przewodu grzejnego. Nie uznawaj zakresu nastawy za dopuszczalną ekspozycję sondy ani całego systemu. Własna instrukcja sterownika: s. 9, 15, 16, 17 | 1 nastawa i odbiór całego obwodu Dobierz z Interex |
| Serwis / wymianaPrzegląd termostatu i kapilary | Podczas przeglądów instalacji sprawdzaj pewność mocowania, stan odsłoniętej kapilary, uszczelki i dokręcenie dławnicy, połączenia wewnętrzne i zewnętrzne, działanie termostatu, nastawę i dokręcenie osłon. Nie powiększaj szczelin złącza ognioszczelnego podczas obsługi. Własna instrukcja sterownika: s. 5, 9, 13 | Zgodnie z harmonogramem instalacji Ex i stanem urządzenia Dobierz z Interex |
Zakres pomiarowy regulatora, zakres sondy i dopuszczalna temperatura kabla grzejnego są odrębnymi ograniczeniami.
Konkretną instrukcję przewodu, projekt obwodu oraz klasyfikację strefy trzeba uwzględnić przed doborem przyłączeń i zabezpieczeń.
Obciążalność styków 22 A w karcie i warunek poniżej 22 A w instrukcji wymagają potwierdzenia dla obwodu dokładnie 22 A.
Pełna osobna instrukcja dławnic GL-33/GL-34 i HWA-WAGO-TSTAT-KIT nie została potwierdzona; własne instrukcje dostarczone z częściami są wymagane przy montażu.
Nie potwierdzono automatycznej zgodności HTV z RAYSTAT-EX-02; wymagane potwierdzenie konkretnego projektu.
Instrukcja montażu producenta (EN; oryginalna instrukcja wielojęzyczna) · wersja RAYCHEM-IM-INSTALL025-RaystatEX02-ML-2504 · dobór dla SKU 404385-000
Dane techniczne i opis produktu
Sterowanie przemysłowe, ATEX i monitoring Raychem
Sterowniki Elexant, ETS, RAYSTAT-EX, NGC i MONI są elementami systemów przemysłowych. Dobór wymaga sprawdzenia strefy, temperatury, rodzaju czujnika, komunikacji, obwodów i przewodów grzejnych.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 450c / 5010i | systemy BTV, QTVR, VPL, FHT/FMT zależnie od aplikacji | Sterownik dobieramy pod zakres temperatur, ogranicznik, komunikację i montaż w rozdzielnicy. |
| ETS-05 / RAYSTAT-EX-02 | instalacje przemysłowe i ATEX | Weryfikujemy strefę, certyfikację, czujnik, dławiki, napięcie i dokumentację obwodu. |
| MONI-PT100 / SM-PT100 | pomiar temperatury Pt100 i monitoring obwodów | Dobór zależy od długości przewodu czujnika, temperatury, skrzynki i wejść sterownika. |
| NGC / MONI / 4010i / 9200i | systemy wieloobwodowe, monitoring i komunikacja | Wymagają projektu automatyki, adresacji, zasilania pomocniczego i dokumentacji wykonawczej. |
Ważne: Dla przemysłu i ATEX nie publikujemy uproszczonego doboru. Najpierw sprawdzamy kartę przewodu, warunki pracy, strefę, temperaturę i wymagania automatyki.

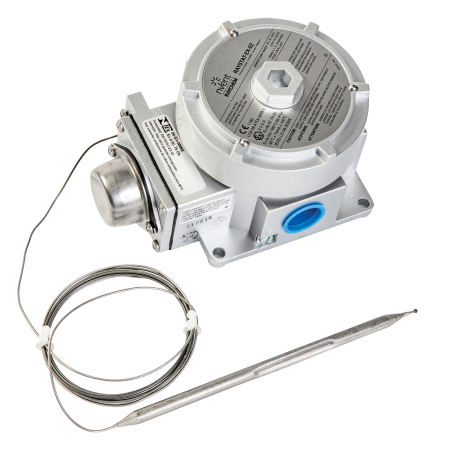

RAYSTAT-EX-02 - Termostat mechaniczny z powierzchniowym pomiarem temp., czujnik cieczowy z kapilarą, nastawy od -4°C do +163°C - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Przy automatyce Raychem/Chemelex sprawdzamy nie tylko numer katalogowy, ale też układ sterowania, czujniki, zasilanie, zabezpieczenia, strefę pracy i kompatybilność z przewodem grzejnym.
Zastosowanie
Sterownik lub termostat do kontroli pracy przewodów grzejnych w instalacjach technicznych i przemysłowych. Przed doborem sprawdzamy typ przewodu, czujnik, zakres temperatur, zasilanie, zabezpieczenia i sposób montażu.
- dobór pod realny układ instalacji, a nie przypadkową pozycję z katalogu,
- weryfikacja czujników, zakresów temperatury, automatyki i zasilania,
- możliwość dostawy, montażu, konfiguracji, uruchomienia i serwisu.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | RAYSTAT - termostaty przemysłowe |
| Symbol | RAYSTAT-EX-02 |
| Nr katalogowy | 404385-000 |
| EAN | 5017455002454 |
| Jednostka handlowa | szt. |
| Cena bazowa SHE netto 01/2026 | 3054,00 zł |
Dokumenty producenta
FAQ
Czy można dobrać sterownik tylko po nazwie?
Nie zawsze. W praktyce trzeba sprawdzić czujnik, zakres temperatury, obwody grzejne, zabezpieczenia i wymagania montażowe.
Czy Interex może skonfigurować i uruchomić automatykę?
Tak. Dobieramy, montujemy, konfigurujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego.
