Raychem / Chemelex
SBS-02-SNR · 185780-000
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
SBS-02-SNR · 185780-000 · 185780-000
SBS-02-SNR, PCN 185780-000. Kompletacja częściowa: brak potwierdzonej instrukcji montażu oferowanego komponentu. Powiązania zakupowe wstrzymane do rozstrzygnięcia tożsamości, generacji lub dostawy.
Generacja i wykonanie panelu: RCD 300 mA w DS2609 vs 30 mA w starszej DS; IP65 w HTML vs IP54 w starszej DS. Potrzebny własny schemat i tabliczka.
Interex Katowice · tel. 602 551 555Brak własnej BA i schematu konkretnej rozdzielnicy; parametry projektu i pełny BOM nie są zamknięte.
Interex Katowice · tel. 602 551 555Nie odnaleziono i nie potwierdzono własnej właściwej instrukcji instalacji oferowanego komponentu. DS i instrukcja gospodarza nie są zaliczone jako jego własna BA.
Interex Katowice · tel. 602 551 555Dostawa i zakres potwierdzony w źródłach OEM
- Karta techniczna CDE1636-2609: pary regulatorów Elreha TARN 1170 dla obwodu podstawowego i rezerwowego, C16 na obwód, RCD 300 mA oraz sygnalizacja alarmowa.
- Czujniki otoczenia i rury opisano dla każdej linii tryskaczowej; dokładny BOM i liczba elementów wymagają schematu dostawy.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDokładny PCN i stara rodzina rozdzielnicy | OEM potwierdza SBS-02-SNR, PCN 185780-000, maksymalnie 2 obwodów. Jest to wykonanie z karty technicznej tej rodziny. Bieżąca SBS-SM-DI-E650C jest inną rozdzielnicą i nie potwierdza tego numeru. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 2 | 1 rozdzielnica o tym dokładnym PCN Dobierz z Interex |
| Potwierdź z InterexRedundancja i konflikt generacji zabezpieczeń | Dwa obwody na jedną rurę: podstawowy i rezerwowy. Bieżąca karta techniczna CDE1636-2609 podaje Elreha TARN 1170, C16 i RCD 300 mA. Starsza hiszpańska karta techniczna podaje RCD 30 mA i IP54, a aktualny HTML IP65. Nie przeniesiono tych sprzecznych cech na konkretną dostawę bez jej schematu i tabliczki. Nie zastępuj pary regulatorów pojedynczym E650c. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2 | 0 dodatkowych regulatorów i zabezpieczeń przed sprawdzeniem BOM Dobierz z Interex |
| WymaganeWłasny schemat i BOM przed podłączeniem | Karty techniczne potwierdzonych paneli wskazują schemat i dokumentację dostarczane z produktem. Nie odnaleziono tych plików dla konkretnych PCN. instrukcja montażu regulatora nie zastępuje instrukcja montażu rozdzielnicy. Ustal napięcie wejścia, fazy, przekrój, prąd aparatury, zaciski i listę czujników z własnej dokumentacji dostawy. Nie dokupuj nowej rozdzielnicy E650c jako automatycznego zamiennika. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2 | 1 własny schemat, tabliczka i lista dostawy Dobierz z Interex |
| WymaganeWłasna instrukcja komponentu — zakres niezamknięty | Dostępne karta techniczna, tabela OEM lub instrukcja gospodarza potwierdzają wyłącznie wskazane wiersze. Brak własnej właściwej instrukcji montażu oferowanej części oznacza częściową kompletację. Przed montażem potrzebne są właściwa instrukcja, zgodność wykonania i parametry rzeczywistego przyłącza. Zakres oraz numery części zachowano. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2 | 1 właściwa instrukcja przed montażem Dobierz z Interex |
Kompletacja częściowa: instrukcja montażu oferowanej części wymaga potwierdzenia. Karta techniczna i dokumentacja gospodarza nie zastępują jej.
Kup tylko brakujące elementy po sprawdzeniu rzeczywistej dostawy i wymaganego projektu.
Dokumentacja producenta (Dokumentacja producenta w językach EN/PL; wersje językowe i właściwe wykonania są wskazane przy dokumentach.) · wersja RAYCHEM-DS-CDE1636-SBSSNR-EN-2609 · dobór dla SKU 185780-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Rozdzielnica Raychem: dane i dokumentacja producenta
| Nr katalogowy | 185780-000 |
|---|---|
| Obwody robocze / rezerwowe | 1 / 1 |
| Niezależne strefy regulacji | 1 |
| Sterownik / system | Elreha Tarn 1170 - tor podstawowy i rezerwowy |
| Zasilanie szafy | 400/230 V 3P/N/PE |
| EAN | 5414506006179 |
- Według karty CDE1636 (09.2026): 1 obsługiwanych rur, 1 obwodów podstawowych i 1 rezerwowych z automatycznym przełączeniem. Rezerwa nie zwiększa liczby obsługiwanych rur.
Karty i instrukcje
Instrukcja regulatora nie zastępuje schematu konkretnej szafy. Schemat wykonawczy należy sprawdzić w dokumentacji dostawy. Dane zweryfikowane 23.09.2026.
Przed realizacją sprawdzamy zastosowanie, liczbę obwodów, zabezpieczenia, czujniki, sterowanie, zasilanie, miejsce montażu i zakres dostawy. Przy usłudze wykonanej przez Interex: montaż, konfiguracja, uruchomienie i pomiary.

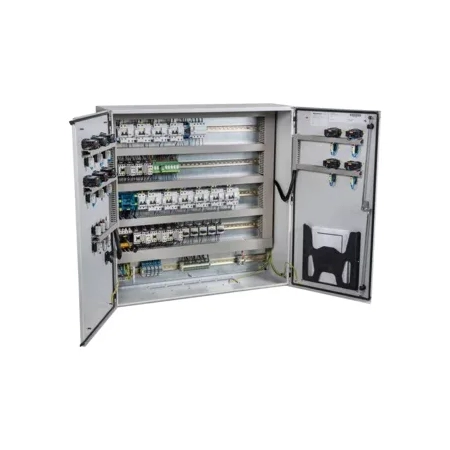

SBS-02-SNR - rozdzielnica WinterGard VdS - Chemelex Raychem
Zastosowanie: rozdzielnica WinterGard do ochrony instalacji przed zamarzaniem, w szczególności dla systemów tryskaczowych i ochrony rur, wariant zgodny z wymaganiami VdS
| Producent | Chemelex Raychem |
| Symbol | SBS-02-SNR |
| Nr katalogowy | 185780-000 |
| EAN | 5414506006179 |
| System | WinterGard / panel zgodny z wymaganiami VdS |
| Liczba obwodów | maks. 2 obwody grzejne |
| Cena | 25 848,45 zł brutto / 21 015,00 zł netto |
Do czego stosować
- Ochrona przed zamarzaniem rur i instalacji tryskaczowych.
- Stosować tam, gdzie wymagana jest gotowa rozdzielnica z zabezpieczeniami dla kilku obwodów grzejnych.
- Dobór wykonujemy po sprawdzeniu mocy, długości obwodów, zabezpieczeń, czujników i warunków montażu.
Dokumenty producenta
Źródło danych: Cennik SHE Chemelex 2026_01_r2 oraz dokumentacja producenta Chemelex/Raychem. Zakres dostawy potwierdzamy przed realizacją.
Dobór, montaż i serwis
Mariusz Czapnik · wsparcie techniczne Interex
602 551 555 · interexkatowice@gmail.com
Zapytaj o dobór i montaż
