Raychem / Chemelex
SBS-04-SNR · 278362-000
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
SBS-04-SNR · 278362-000 · 278362-000
SBS-04-SNR, PCN 278362-000. Kompletacja częściowa: brak potwierdzonej instrukcji montażu oferowanego komponentu. Powiązania zakupowe wstrzymane do rozstrzygnięcia tożsamości, generacji lub dostawy.
Generacja i wykonanie panelu: RCD 300 mA w DS2609 vs 30 mA w starszej DS; IP65 w HTML vs IP54 w starszej DS. Potrzebny własny schemat i tabliczka.
Interex Katowice · tel. 602 551 555Brak własnej BA i schematu konkretnej rozdzielnicy; parametry projektu i pełny BOM nie są zamknięte.
Interex Katowice · tel. 602 551 555Nie odnaleziono i nie potwierdzono własnej właściwej instrukcji instalacji oferowanego komponentu. DS i instrukcja gospodarza nie są zaliczone jako jego własna BA.
Interex Katowice · tel. 602 551 555Dostawa i zakres potwierdzony w źródłach OEM
- Karta techniczna CDE1636-2609: pary regulatorów Elreha TARN 1170 dla obwodu podstawowego i rezerwowego, C16 na obwód, RCD 300 mA oraz sygnalizacja alarmowa.
- Czujniki otoczenia i rury opisano dla każdej linii tryskaczowej; dokładny BOM i liczba elementów wymagają schematu dostawy.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDokładny PCN i stara rodzina rozdzielnicy | OEM potwierdza SBS-04-SNR, PCN 278362-000, maksymalnie 4 obwodów. Jest to wykonanie z karty technicznej tej rodziny. Bieżąca SBS-SM-DI-E650C jest inną rozdzielnicą i nie potwierdza tego numeru. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 2 | 1 rozdzielnica o tym dokładnym PCN Dobierz z Interex |
| Potwierdź z InterexRedundancja i konflikt generacji zabezpieczeń | Dwa obwody na jedną rurę: podstawowy i rezerwowy. Bieżąca karta techniczna CDE1636-2609 podaje Elreha TARN 1170, C16 i RCD 300 mA. Starsza hiszpańska karta techniczna podaje RCD 30 mA i IP54, a aktualny HTML IP65. Nie przeniesiono tych sprzecznych cech na konkretną dostawę bez jej schematu i tabliczki. Nie zastępuj pary regulatorów pojedynczym E650c. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2 | 0 dodatkowych regulatorów i zabezpieczeń przed sprawdzeniem BOM Dobierz z Interex |
| WymaganeWłasny schemat i BOM przed podłączeniem | Karty techniczne potwierdzonych paneli wskazują schemat i dokumentację dostarczane z produktem. Nie odnaleziono tych plików dla konkretnych PCN. instrukcja montażu regulatora nie zastępuje instrukcja montażu rozdzielnicy. Ustal napięcie wejścia, fazy, przekrój, prąd aparatury, zaciski i listę czujników z własnej dokumentacji dostawy. Nie dokupuj nowej rozdzielnicy E650c jako automatycznego zamiennika. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2 | 1 własny schemat, tabliczka i lista dostawy Dobierz z Interex |
| WymaganeWłasna instrukcja komponentu — zakres niezamknięty | Dostępne karta techniczna, tabela OEM lub instrukcja gospodarza potwierdzają wyłącznie wskazane wiersze. Brak własnej właściwej instrukcji montażu oferowanej części oznacza częściową kompletację. Przed montażem potrzebne są właściwa instrukcja, zgodność wykonania i parametry rzeczywistego przyłącza. Zakres oraz numery części zachowano. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2 | 1 właściwa instrukcja przed montażem Dobierz z Interex |
Kompletacja częściowa: instrukcja montażu oferowanej części wymaga potwierdzenia. Karta techniczna i dokumentacja gospodarza nie zastępują jej.
Kup tylko brakujące elementy po sprawdzeniu rzeczywistej dostawy i wymaganego projektu.
Dokumentacja producenta (Dokumentacja producenta w językach EN/PL; wersje językowe i właściwe wykonania są wskazane przy dokumentach.) · wersja RAYCHEM-DS-CDE1636-SBSSNR-EN-2609 · dobór dla SKU 278362-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Rozdzielnica Raychem: dane i dokumentacja producenta
| Nr katalogowy | 278362-000 |
|---|---|
| Obwody robocze / rezerwowe | 2 / 2 |
| Niezależne strefy regulacji | 2 |
| Sterownik / system | Elreha Tarn 1170 - tor podstawowy i rezerwowy |
| Zasilanie szafy | 400/230 V 3P/N/PE |
| EAN | 5414506006186 |
- Według karty CDE1636 (09.2026): 2 obsługiwanych rur, 2 obwodów podstawowych i 2 rezerwowych z automatycznym przełączeniem. Rezerwa nie zwiększa liczby obsługiwanych rur.
Karty i instrukcje
Instrukcja regulatora nie zastępuje schematu konkretnej szafy. Schemat wykonawczy należy sprawdzić w dokumentacji dostawy. Dane zweryfikowane 23.09.2026.

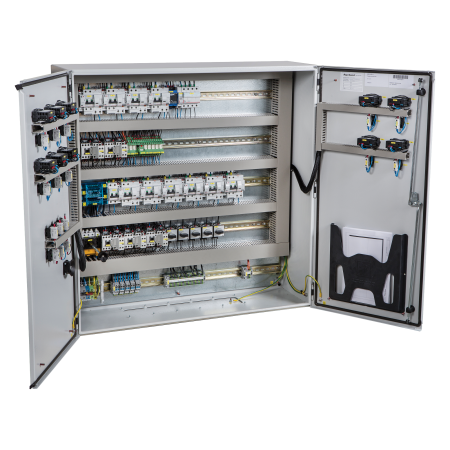

SBS-04-SNR - rozdzielnica systemowa - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Rozdzielnice Raychem/Chemelex dobieramy jako część kompletnego systemu: przewody, czujniki, sterowniki, zabezpieczenia, obwody, zasilanie i pomiary.
Zastosowanie
SBS-04-SNR - Rozdzielnica WinterGard zgodna z wymaganiami VdS do obwodów ochrony przed zamarzaniem.
- sterowanie i zabezpieczenie obwodów przewodów grzejnych,
- kompletacja systemów dachowych, rynnowych, rampowych, HWAT lub rurociągowych zależnie od wariantu,
- dobór pod liczbę obwodów, prąd zabezpieczeń, czujniki, automatykę i warunki obiektu.
Dodatkowe informacje
Rozdzielnice SBS dobieramy do liczby obwodów, systemu przewodów grzejnych, zabezpieczeń, sterowania, czujników i warunków montażu. Przed zamówieniem warto potwierdzić kompletny schemat systemu.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | SBS-SNR |
| Symbol | SBS-04-SNR |
| Nr katalogowy | 278362-000 |
| EAN | 5414506006186 |
| Jednostka handlowa | szt. |
| Dostępność | dostępny, wysyłka 3 dni |
Dokumenty producenta
FAQ
Czy dobór rozdzielnicy można zrobić po samej nazwie?
Nie zalecamy. Trzeba znać system, liczbę obwodów, moc, zabezpieczenia, czujniki i sposób sterowania.
Czy Interex może dobrać komplet?
Tak. Dobieramy przewody, rozdzielnicę, automatykę, zabezpieczenia, montaż, uruchomienie i pomiary.
