SBS-FP-12x16A-MODBUS / Produkt

Potwierdź liczbę obwodów, podział na strefy, zaciski, czujniki, przepusty i dostarczony schemat. Instrukcja osobnego Elexant nie zastępuje instrukcji całej szafy.

1 komplet schematów i oznaczenie dostawy

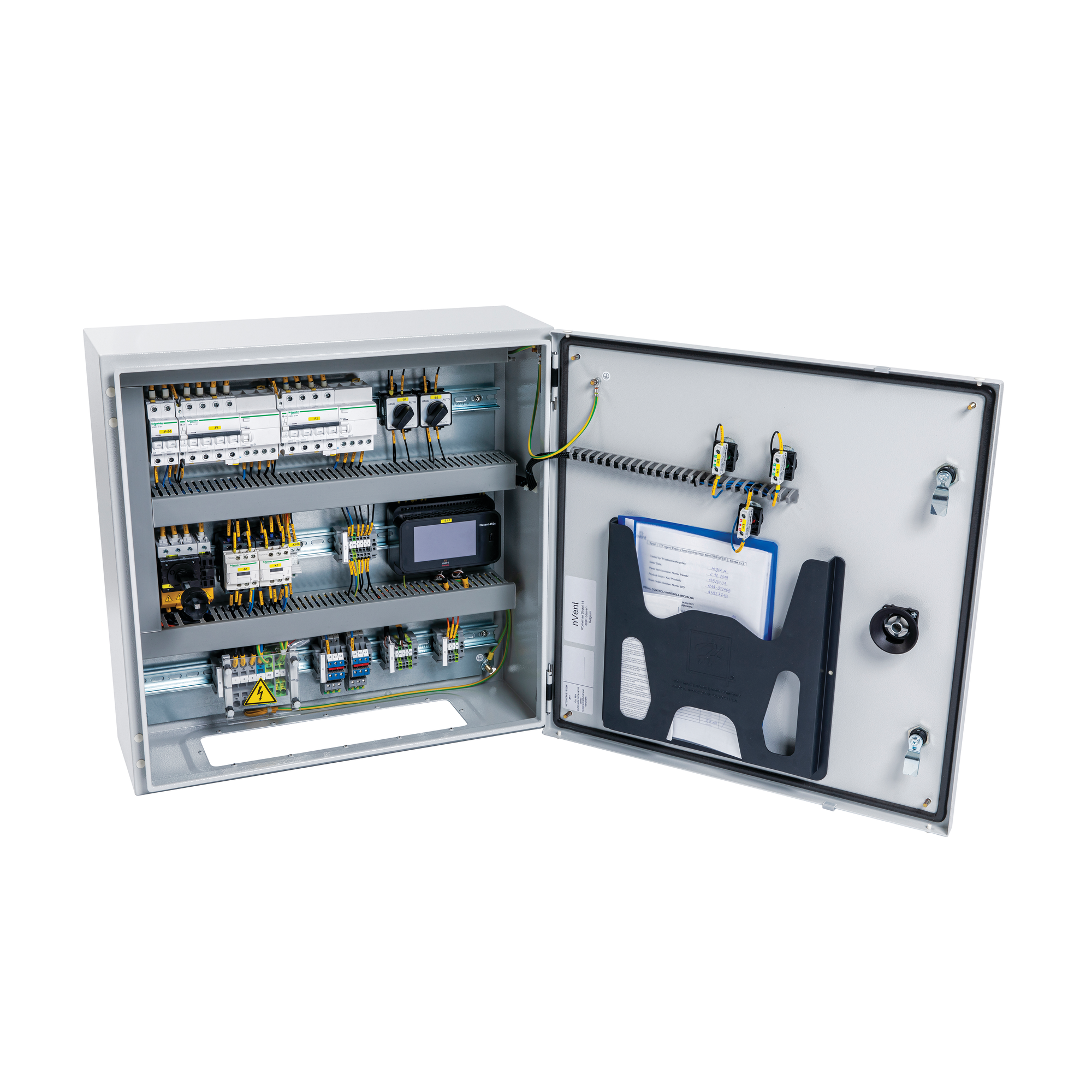

Szafa ma 12 obwody grzejne, jeden Elexant 450c-Modbus, jedną podłączoną sondę NTC oraz jedną zapasową sondę wewnątrz szafy. Dwie sondy są już w dostawie. Obwody mają fabryczne C16 i RCD 30 mA oraz styczniki; nie doliczaj drugi raz regulatora, sondy do drugiej strefy ani tych zabezpieczeń.

fabryczny komplet szafy według jej dokładnej karty

Szafa wymaga 400 V, 3L/N/PE; ogrzewanie działa na 230 V L/N/PE. Zasilanie, ochronę poprzedzającą, przekroje i obciążenia dobiera projektant. Dla wbudowanego C16 i startu co najmniej +5°C karta podaje 10/15/26/31XL: 204/153/116/91 m na obwód. Przy chłodniejszym starcie lub taśmie ATE-180 na metalu długości wymagają odrębnego sprawdzenia.

1 poprawnie dobrane zasilanie i niezależne obwody grzejne

Montaż na ścianie wewnątrz budynku, IP65, otoczenie +10 do +35°C. Dobierz podłoże, kotwy i dostęp do rzeczywistej masy oraz wymiarów konkretnej szafy; najmniejszego wykonania Modbus nie wymiaruj jak zwykłego SBS bez Modbus. Przepusty, zaciski i ich rzeczywistą dostawę potwierdź w schemacie.

1 komplet mocowania i wejść według wykonania szafy

Maksymalnie 4 strefy po sprawdzeniu schematu. Najpierw wykorzystaj dwie sondy już w szafie. Dodatkowy fabrycznie montowany regulator jest dopuszczony tylko dla szaf 9 i 12 obwodów; obecna karta wskazuje dodatkowy regulator z jedną podłączoną sondą. Dla czwartej strefy szafy 12-obwodowej potrzeba osobnego czwartego czujnika. Wykonanie opcji i firmware potwierdź przed zamówieniem.

tylko rozbudowa wynikająca z projektu i właściwego schematu

Właściwy typ XL-Trace 10/15/26/31 W/m przy +5°C dobierz do strat cieplnych rurociągu, jego średnicy, materiału, izolacji i najniższej temperatury otoczenia. Przewód prowadź w dolnej części poziomej rury, około godziny 5 lub 7, z promieniem gięcia nie mniejszym niż 10 mm. Uwzględnij armaturę, podpory i naddatki wymagane przez instrukcje przyłączy. Kabel na metry lub ze szpuli można ciąć po sprawdzeniu projektu i wymaganych naddatków; każdy nowy koniec wymaga właściwego zakończenia.

długość z obliczeń i pomiaru rzeczywistej trasy

Dla pojedynczego obwodu RayClic-CE-02 zawiera przyłącze z przewodem zasilającym 1,5 m, jedno zakończenie i jeden wspornik rurowy. Nie doliczaj kolejnej końcówki ani wspornika do tego samego kompletu. Do dwóch lub trzech gałęzi wybierz PS lub PT zamiast CE. Przy 31XL2-ZH przygotowanie kabla obejmuje usunięcie folii aluminiowej; montuj według instrukcji, z momentem zamknięcia 4 Nm. RayClic dopuszcza otoczenie do +40°C przy zasilaniu i ekspozycję do +65°C po wyłączeniu; wyższy limit samego kabla nie podnosi limitu przyłącza.

1 właściwe przyłącze na niezależny obwód

RayClic-PS-02 zawiera przyłącze, przewód zasilający 1,5 m, dwa zakończenia i jeden wspornik; PT-02 ma trzy zakończenia i jeden wspornik. Są alternatywami dla CE dobranymi do topologii. Nie kupuj wszystkich przyłączy ani końcówek już dostarczonych w zestawie.

1 PS albo PT na właściwy punkt zasilania rozgałęzienia

S-02 łączy dwa odcinki bez końcówki; T-02 zawiera jedno zakończenie, X-02 dwa. Wszystkie zawierają jeden wspornik. Dobierz typ i ilość do faktycznych połączeń oraz liczby otwartych końców. Zestawów nie wolno zanurzać ani zakopywać.

tylko rzeczywiste połączenia i odgałęzienia

Każdy niepodłączony koniec musi być uszczelniony bez zwierania żył. Końcówkę E-02 dokup tylko do końców niepokrytych zawartością CE, PS, PT, T lub X; do tego czasu chroń końce przed wodą i zabrudzeniem.

liczba końców po odjęciu zakończeń już w dostawie

Pełna instrukcja CE20-01 obejmuje 10/15/26/31XL2-ZH. Zestaw termokurczliwy zawiera elementy jednego przyłącza oraz jednego zakończenia i wymaga odpowiedniej puszki, np. JB16-02 wskazanej przez producenta. Przy montażu na rurze sprawdź potrzebę wspornika JB-SB-08. Zachowaj PE oplotu, przygotowanie folii 31XL i kolejność koszulek. To alternatywa dla RayClic na tym samym końcu. Dokumentację rzeczywistej puszki potwierdź przed montażem.

1 CE20-01 oraz 1 odpowiednia puszka na alternatywne zasilanie

S-06 jest właściwym łącznikiem dwóch odcinków XL-Trace. TE-01-CR może wykonać trójnik trzech przewodów albo zasilić dwa odcinki i zawiera dwa zakończenia. Przestrzegaj własnych instrukcji zaciskania, ciągłości oplotu i grzania osłon. Nie sumuj tych połączeń z RayClic w tym samym miejscu.

tylko zestawy dla rzeczywistych połączeń

Mocuj kabel najwyżej co 300 mm. GT-66 stosuj na rurach innych niż nierdzewne przy aplikacji od +5°C; GS-54 dopuszcza nierdzewne i niższą temperaturę montażu. Nie stosuj metalowych opasek, taśmy winylowej ani przypadkowej taśmy kanałowej bezpośrednio na kablu. Aktualna karta GS-54 podaje rolkę 16,5 m; sprawdź rzeczywistą dostawę.

zużycie z obwodu rury i liczby punktów mocowania

Na rurze z tworzywa przykryj kabel taśmą ATE-180 wzdłuż całej ogrzewanej długości według projektu. Na metalu zastosowanie ATE-180 zmniejsza dopuszczalną długość obwodu XL-Trace — potrzebne jest odrębne sprawdzenie. Rolka ma 55 m, a minimalna temperatura aplikacji wynosi 0°C; dolicz czujniki i naddatki.

liczba rolek z pełnej przykrywanej długości oraz naddatków

Producent dopuszcza nylonowe KBL-10 jako metodę mocowania. Opakowanie 100 sztuk wystarcza orientacyjnie na około 30 m rury; długość 370 mm odpowiada maksymalnie DN80 w podanym zastosowaniu. Dobierz ilość i sposób bez zgniatania przewodu, alternatywnie do właściwej taśmy.

tylko ilość wynikająca z średnicy rury i trasy

Producent wskazuje IEK-20-M dla XL2-ZH przy przejściu przez metalowy płaszcz izolacji. Osobna pełna instrukcja tego dokładnego kompletu nie została potwierdzona; Interex dobierze wkładkę, mocowanie i uszczelnienie. Nie zastępuj go innym wejściem tylko po podobnej nazwie.

1 odpowiednie wejście na przejście; potwierdzenie przed dostawą

Zapewnij ciągłą, suchą izolację rurociągu, armatury, podpór i przejść oraz zabezpieczenie przed pogodą. Grubość wynika z obliczeń strat ciepła. Instalacja rurowa musi być wcześniej sprawdzona ciśnieniowo; krawędzie i suche powłoki nie mogą uszkadzać kabla. Minimalne −40°C z karty samego kabla nie zastępuje wymagań montowanych przyłączy i taśm. RayClic ma minimalną temperaturę montażu −18°C; o dopuszczalnym montażu decyduje najbardziej ograniczający element całej konfiguracji.

cała trasa i armatura; grubość po obliczeniu

Umieść oznaczenia na izolacji co 5 m oraz w wymaganych punktach instalacji. Wersje PL i EN są alternatywami językowymi; sprawdź etykiety już w dostawie przed zakupem.

co najmniej 1 oznaczenie na każde 5 m trasy

Przed izolacją, po izolacji i przy odbiorze sprawdź opór izolacji i ciągłość PE. Aktualna instrukcja przewiduje pomiar 2500 V DC i co najmniej 100 MΩ; odłącz regulator oraz elektronikę od badanego obwodu. Nie załączaj przewodu na szpuli. Zapisz wyniki i wykonaj próbę temperatury. Układ przeciwmrozowy sprawdź przed każdą zimą; system utrzymania temperatury co najmniej dwa razy w roku.

komplet zapisanych pomiarów każdego obwodu i kontrole okresowe
