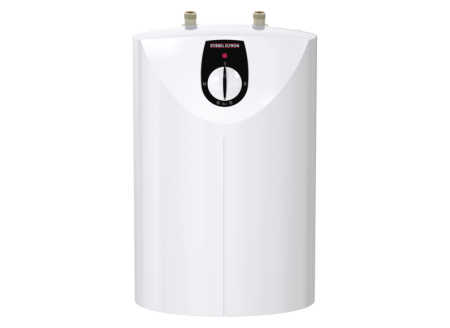

SHU 5 SL - Stiebel Eltron

Urządzenie podumywalkowe zasila jeden lub kilka punktów przez armaturę ciśnieniową. Zimny dopływ do zbiornika wymaga kompletnego zabezpieczenia. SVMT jest grupą wskazaną w instrukcji; grupy KV/SRT dla urządzeń SH montowanych nad punktem poboru nie są automatycznie osprzętem tego SHU. Nie podłączaj baterii MAE/WST/WSN do tego układu.

1 zgodny układ; sprawną istniejącą baterię można pozostawić

SVMT ma zawór bezpieczeństwa 7 bar, reduktor, zawór zwrotny i odcięcie. Tabela grupy: maks. ciśnienie dopływu 0,56 MPa (5,6 bar), ciśnienie zadziałania 0,7 MPa. Gdy opcja 28=938088 zawiera SVMT, wykorzystaj ją; nie dokupuj drugiej grupy ani reduktora. Dopływ i redukcję ciśnienia zweryfikuj przed montażem.

1 grupa tylko jeśli brak jej w kupowanym zestawie lub zgodnej instalacji

• SVMT - grupa zabezpieczająca do ciśnieniowych zasobników ciepłej wody - Stiebel EltronKod sklepu: 73499

Opcja 28=938087 opisuje zawór SV 1/2 6 bar 074373 G1/2. Zawór nie potwierdza obecności zaworu zwrotnego, reduktora, odcięcia, odpływu i adapterów G3/8. Instrukcja SHU 5 wymaga SVMT; przed wykorzystaniem tej opcji Interex musi potwierdzić kompletny zgodny układ. Nie montuj dwóch zaworów bezpieczeństwa w szeregu i nie dokupuj drugiego zaworu bez projektu.

Najpierw weryfikacja zakresu zestawu i układu; brak automatycznego zakupu

SVMT zawiera lejek/odpływ, rurę z bocznym przyłączem 90° i dwa łuki rurowe. Odpływ zaworu pozostaje otwarty do atmosfery, przewód ma stały spadek i musi pomieścić pełny wypływ. Do syfonu zlewozmywaka może być potrzebna odpowiednia rura/przyłącze DN 40; nie dubluj dostarczanego lejka ani łuków.

Wykorzystaj osprzęt grupy; dodatkowe połączenie kanalizacji po pomiarze

Zimna woda: prawa strona/niebieska; ciepła: lewa/czerwona. Dobierz połączenia G3/8A zbiornika do grupy i wężyków baterii; SVMT montuje się zamiast zaworu kątowego na zimnej wodzie, z przyłączem G1/2A i połączeniami pierścieniowymi. Uszczelnienia i połączenia dobiera się do konkretnego złącza, bez uszczelniania taśmą nakrętek uszczelnianych czołowo. Nie zaginaj ani nie naprężaj rur.

2 tory wody; uzupełnij wyłącznie brakujące złącza i uszczelnienia

Przy dodatkowej trasie, szczególnie z rur tworzywowych, dobierz materiał i połączenia do parametrów urządzenia. Instrukcja wskazuje możliwą krótkotrwałą temperaturę 105°C w razie awarii. Rury i złączki muszą odpowiadać takim warunkom oraz ciśnieniu układu; długość i średnica wynikają z projektu konkretnej trasy.

Według zmierzonej trasy; bez uniwersalnego metrażu

Tylko przy drugim punkcie poboru dobierz rozdzielacze WVT-G3/8 070558 i trasę wodną; instrukcja podaje jako przykład rurę miedzianą 10 mm do drugiej baterii. WVT to zestaw rozdziału wody; ilość i dalsze rury zależą od schematu. Nie zamawiaj dwóch kompletnych zestawów na podstawie dwóch narysowanych odgałęzień.

1 zestaw rozdzielaczy + rury według trasy, tylko przy drugim punkcie

• WVT-G3/8 - Stiebel EltronKod sklepu: 70558

Alternatywa zwykłej baterii do umywalki. WSH 10 238908 ma fabryczny zasilacz 230 V; WSH 20 238909 ma fabryczną baterię CR-P2 6 V. Obie mają 2 węże i 2 sitka. Maks. przepływ 5 l/min, min. ciśnienie 1 bar, temperatura CWU maks. 80°C: ogranicz temperaturę SHU; fabryczna nastawa 55°C jest zgodna. Dodatkowy trójnik ze schematu WSH nie jest dostarczany; dopasuj do pełnego układu SVMT.

1 wybrana bateria; bez drugiego zasilacza/baterii startowej

• WSH 10 - armatura ciśnieniowa do ogrzewacza wody - Stiebel EltronKod sklepu: 238908
• WSH 20 - Stiebel EltronKod sklepu: 238909

Fabryczny wieszak montuje się na odpowiednich kołkach i śrubach dobieranych do podłoża. Rozstaw 140 mm; wymiary wys.×szer.×gł. 421×263×230 mm. Masa pustego 5,2 kg; do doboru ściany uwzględnij 5 l wody, czyli około 10,2 kg urządzenia napełnionego oraz podłączony osprzęt. Pionowo, w pomieszczeniu bez mrozu, blisko poboru, z dostępem do serwisu.

1 fabryczny wieszak; kołki i śruby według podłoża

Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A. Dostępne gniazdo z przewodem ochronnym albo właściwe przyłącze stałe; przy stałym podłączeniu rozłączenie wszystkich biegunów ze szczeliną≥3 mm. Przewód przyłączeniowy jest wyposażeniem urządzenia. Zabezpieczenia i przekrój instalacji dobiera się do warunków, bez dopisywania uniwersalnego B16/30 mA lub zestawu stałego podłączenia przeznaczonego dla SH 15.

1 właściwy obwód; bez ponownego zakupu kabla fabrycznego

Najpierw napełnij i odpowietrz przez otwarty pobór ciepłej wody; sprawdź szczelność i działanie zabezpieczenia, dopiero potem podłącz napięcie. Nastaw przepływ maksymalny odpowiednio 5 l/min dla 5 l lub 10 l/min dla 10 l. Fabryczny pierścień pozwala ograniczyć temperaturę; dla wrażliwych użytkowników dobierz niższy limit.

Uruchomienie i regulacja; pierścień jest fabryczny
