Raychem / Chemelex
SM-PT100-2 — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i elementy montażu
SM-PT100-2 — kompletacja instalacji · 1244-022442
Przedmiot dostawy / potwierdzony zakres
- Moduł wtykowy; bez dwóch czujników i bez regulatora.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieModuł dwóch wejść Pt100 — nie dwie sondy | SM-PT100-2 1244-022442 jest modułem wtykowym do dwóch czujników Pt100 w Elexant 450c. Czujniki i regulator są odrębnymi produktami. Własna instrukcja pokazuje podłączenie przewodów sond do modułu, a następnie wpięcie modułu w regulator do zatrzaśnięcia. Instrukcja montażu komponentu: s. 1 | 1 moduł na zgodny regulator, jeśli obsługa Pt100 jest potrzebna Dobierz z Interex |
| Przy tym wariancie instalacjiHARD-78 albo MONI-PT100-260/2 — brakujące sondy | Karta regulatora wymienia HARD-78 213430-000 (−40…+150 °C, przewód 3 m) i MONI-PT100-260/2 1244-006615 (−50…+260 °C, przewód 2 m). Sondy są trójprzewodowe; rysunek modułu oznacza R/R/W dla każdego wejścia. Wybierz sondę odpowiednią do temperatury i otoczenia; nie kupuj obu modeli automatycznie. Drugie wejście jest opcjonalne według układu regulatora. Instrukcja montażu komponentu: s. 1 | 1 lub 2 właściwe sondy według układu; pomiń istniejące zgodne
|
| Potwierdź z InterexRegulator 450c / 450c-Modbus i montaż bez napięcia | Powiązana karta potwierdza moduł dla Elexant 450c i 450c-Modbus, a schemat pokazuje wejścia modułu Pt100 zamiast standardowego NTC. Odłącz zasilanie przed montażem. Instrukcja regulatora określa szafę i szynę DIN 35 mm dla regulatora; nie dodawaj osobnego zasilacza ani osobnego uchwytu DIN do samego modułu, których jego instrukcja nie przewiduje. Instrukcja montażu komponentu: s. 1 | Montaż w istniejącym właściwym regulatorze Dobierz z Interex |
| Przy tym wariancie instalacjiPrzedłużenie trójprzewodowej sondy | Karta regulatora dopuszcza przedłużenie Pt100 do 150 m przewodem 3 × 1,5 mm². Oddziel trasę pomiaru od kabli dużej mocy i zachowaj schemat R/R/W; nie stosuj dwużyłowego przedłużenia standardowego NTC do Pt100. Dobór kabla, wejść i warunków środowiska wymaga właściwej instrukcji sondy. Źródło doboru: s. 3 | Wyłącznie brakująca długość trasy czujnika Dobierz z Interex |
| Potwierdź z InterexMocowanie sondy i reprezentatywna temperatura | Instrukcja regulatora prowadzi końcówkę równolegle do rury, w reprezentatywnym miejscu, z dala od miejsc zakłócających pomiar. Przewiduje mocowanie przy końcówce i przewodzie, a nie dociskanie sondy bezpośrednio do przewodu grzejnego. Taśmę, osłonę i przepust dobierz do temperatury i instrukcji rzeczywistej sondy. Źródło doboru: s. 58 | Mocowania według rysunku właściwej sondy Dobierz z Interex |
| Potwierdź z InterexZakres modułu nie zwiększa nastawy regulatora | Karta podaje moduł Pt100 do +250 °C, zakres nastawy regulatora do +245 °C i możliwość alarmu wysokiej temperatury do +250 °C. Sonda MONI o granicy +260 °C nie rozszerza zakresu sterownika. Cała szafa, wyjścia, styczniki i klasyfikacja miejsca montażu mają własne ograniczenia; regulator jest przeznaczony do stref zwykłych. Źródło doboru: s. 2, 3, 4 | Ustawienia i odbiór całego układu według projektu Dobierz z Interex |
Dokładny numer katalogowy i instrukcja montażu (EN i wspólne rysunki; własna instrukcja modułu 2504, 1 strona) · wersja RAYCHEM-IM-EU1605-SMPT1002-EN-2504 · dobór dla SKU 1244-022442
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Sterowanie przemysłowe, ATEX i monitoring Raychem
Sterowniki Elexant, ETS, RAYSTAT-EX, NGC i MONI są elementami systemów przemysłowych. Dobór wymaga sprawdzenia strefy, temperatury, rodzaju czujnika, komunikacji, obwodów i przewodów grzejnych.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 450c / 5010i | systemy BTV, QTVR, VPL, FHT/FMT zależnie od aplikacji | Sterownik dobieramy pod zakres temperatur, ogranicznik, komunikację i montaż w rozdzielnicy. |
| ETS-05 / RAYSTAT-EX-02 | instalacje przemysłowe i ATEX | Weryfikujemy strefę, certyfikację, czujnik, dławiki, napięcie i dokumentację obwodu. |
| MONI-PT100 / SM-PT100 | pomiar temperatury Pt100 i monitoring obwodów | Dobór zależy od długości przewodu czujnika, temperatury, skrzynki i wejść sterownika. |
| NGC / MONI / 4010i / 9200i | systemy wieloobwodowe, monitoring i komunikacja | Wymagają projektu automatyki, adresacji, zasilania pomocniczego i dokumentacji wykonawczej. |
Ważne: Dla przemysłu i ATEX nie publikujemy uproszczonego doboru. Najpierw sprawdzamy kartę przewodu, warunki pracy, strefę, temperaturę i wymagania automatyki.

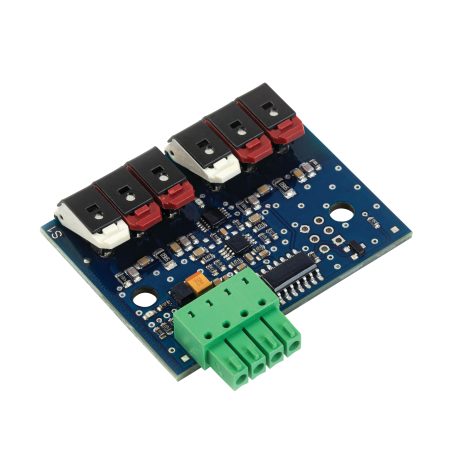

SM-PT100-2 - moduł czujnikowy SM-PT100-2 do dwóch czujników PT100 - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Czujniki i moduły Raychem/Chemelex dobieramy do konkretnego sterownika, instalacji, miejsca pomiaru i warunków montażu. W automatyce przeciwoblodzeniowej poprawny czujnik jest tak samo ważny jak przewód grzejny.
Zastosowanie
moduł czujnikowy SM-PT100-2 do dwóch czujników PT100. Moduł czujnikowy do podłączenia dwóch czujników PT100 w systemach Raychem/Chemelex.
- automatyka dachów, rynien, ramp, podjazdów i instalacji technicznych,
- współpraca ze sterownikami Raychem/Chemelex wskazanymi w dokumentacji producenta,
- dobór czujnika pod miejsce pomiaru: grunt, dach/rynna, temperatura, wilgoć, wejścia alarmowe.
Dodatkowe informacje
Przed zakupem sprawdzamy sterownik, typ czujników i wymagany układ wejść pomiarowych.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | Raystat / Elexant |
| Symbol | SM-PT100-2 |
| Nr katalogowy | 1244-022442 |
| EAN | 5414506021769 |
| Jednostka handlowa | szt. |
| Dostępność | dostępny, wysyłka 3 dni |
Dokumenty producenta
FAQ
Czy można dobrać czujnik bez sprawdzenia sterownika?
Nie zalecamy. Trzeba sprawdzić model sterownika, wejścia, wymagany typ czujnika i miejsce pomiaru.
Czy Interex wykonuje uruchomienie?
Tak. Dobieramy, montujemy, konfigurujemy automatykę, sprawdzamy działanie i wykonujemy pomiary instalacji.
