SM-TF130-DI · moduł NTC i DI do Elexant 650c
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
SM-TF130-DI · moduł NTC i DI do Elexant 650c · 1244-022836
SM-TF130-DI 1244-022836: 1 wejście NTC otoczenia i 1 DI alarmu rozdzielnicy; tylko Elexant 650c-Modbus. Odczytano pełną własną BA EU2403: 1 strona, 3 kroki. Marznący deszcz dotyczy wyłącznie gruntu, nie dachu.
Zakres wybranej opcji i dostawy OEM
- 1 SM-TF130-DI; sterownik, G/R i czujnik otoczenia NTC osobno.
- Moduł należy już do opcji 3162x245-1916; nie zamawiaj drugiego.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDokładny PCN i własna BA modułu | PCN 1244-022836 potwierdzają aktualna tabela OEM i DS 4. Własna EU2403 dla SM-TF130-DI opisuje 1 NTC i 1 DI; odczytano pełną stronę oraz 3 rysunki. Moduł wkłada się do właściwego Elexant 650c-Modbus. Nie jest samodzielnym sterownikiem, ACS-RMM ani modułem Pt100. Własna instrukcja urządzenia: s. 1 | 1 moduł na regulator, tylko gdy funkcja jest potrzebna i modułu brakuje Dobierz z Interex |
| WymaganeMontaż wkładki i właściwe wejścia | Odłącz zasilanie i zdejmij pokrywkę górnego portu według kroku 1. Włóż moduł, wyprowadź dwie pary przewodów i zatrzaśnij według kroków 2–3. Biała para S1 jest dla NTC; czerwona para S2 dla DI alarmu rozdzielnicy. Nie podłączaj do wejść modułu 230 VAC ani obwodu grzejnego. Schemat regulatora 105 rozróżnia NTC i DI modułu od 4-żyłowych G/R na S1/S2 regulatora. Własna instrukcja urządzenia: s. 1 | 1 montaż po odłączeniu zasilania; maks. 1 NTC i 1 DI Dobierz z Interex |
| Przy tym wariancie instalacjiCzujnik otoczenia NTC — wybierz jedną alternatywę | GM-TA-AS, PCN 1244-017965, to NTC 2 kΩ przy 25°C w obudowie, bez przewodu. SENSOR-NTC-10M, PCN 1244-015847, ma 10 m przewodu. To alternatywy jednego wejścia modułu SM-TF130-DI; nie trzeba kupować obu i nie zastępują G/R. Dokup jedną alternatywę tylko gdy funkcja wymaga NTC i czujnika brakuje. Osobna własna BA tych czujników nie została potwierdzona; sprawdź obudowę, lokalizację i okablowanie rzeczywistej dostawy. G/R mają inną charakterystykę: przy 20°C 2431 Ω, a czujnik otoczenia 2387 Ω. Sama nazwa NTC nie potwierdza zamienności. Źródło doboru: s. 9, 10, 76, 104, 105 | 0 albo 1 NTC dla modułu; przewód GM-TA-AS osobno według projektu
|
| Potwierdź z InterexMarznący deszcz i czujnik rezerwowy | Funkcja marznącego deszczu dotyczy wyłącznie gruntu: wymaga G, NTC przez moduł i funkcji ON. Temperatura gruntu utrzymuje się przez 18 h poniżej progu, a temperatura otoczenia rośnie szybciej od nastawionego gradientu. Wykrycie powoduje 3 h grzania niezależnie od trybu NORM/ECO. Funkcja działa niezależnie dla stref gruntowych. Rezerwowy NTC przy awarii G/R ma domyślny próg +1,5°C i histerezę 0,5 K; komunikat błędu pozostaje. Nazwa SM-TF130-1 w OM 8 jest niespójna z rozdziałem SM-TF130-DI; nie promowano niepotwierdzonego dodatkowego modułu lub czujnika Pt100. Źródło doboru: s. 9, 104, 105 | Wybierz wymaganą funkcję; NTC nie jest potrzebny do samego DI alarmu Dobierz z Interex |
| Potwierdź z InterexWłaściwy sterownik i zakres kompletacji modułu | Moduł pracuje tylko z Elexant 650c-Modbus, PCN 1244-022835. Sam nie zastępuje G/R, którego podłączenie jest wymagane przy Quickstart. Sprawdź PCN i firmware V0.0.6+ posiadanego regulatora. Nie dodano mapy do zestawu 3162 + moduł, która zdublowałaby wkładkę. Źródło doboru: s. 1, 6, 9 | 1 właściwy sterownik; bez automatycznej mapy do zestawu 3162 Dobierz z Interex |
Kup tylko brakujące elementy po sprawdzeniu dostawy, materiału podłoża i projektu.
Złożone SKU opcji 3162 oznacza zachowany komplet sklepu: sterownik i wybrany podzespół. Nie jest jednym PCN OEM. Inna opcja 3162 dodałaby drugi sterownik.
Własna BA i potwierdzony BOM nie zastępują projektu rozdzielnicy, doboru zabezpieczeń i styczników oraz uruchomienia.
Fizyczne ilości, zabezpieczenia, przewody i nastawy wymagają projektu oraz sprawdzenia dostawy.
Sprawdzone dokumenty producenta (Odczyt źródeł EN i PL oraz wspólnych rysunków i tabel. Moduł: pełna instrukcja EN. Zakres własnej BA danego profilu określają osobne flagi odczytu.) · wersja RAYCHEM-IM-EU2403-SMTF130DI-EN-2504 · dobór dla SKU 1244-022836
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Przed realizacją sprawdzamy zastosowanie, liczbę obwodów, zabezpieczenia, czujniki, sterowanie, zasilanie i warunki montażu. Przy usłudze wykonanej przez Interex: montaż, konfiguracja, uruchomienie i pomiary.
SM-TF130-DI - Chemelex Raychem

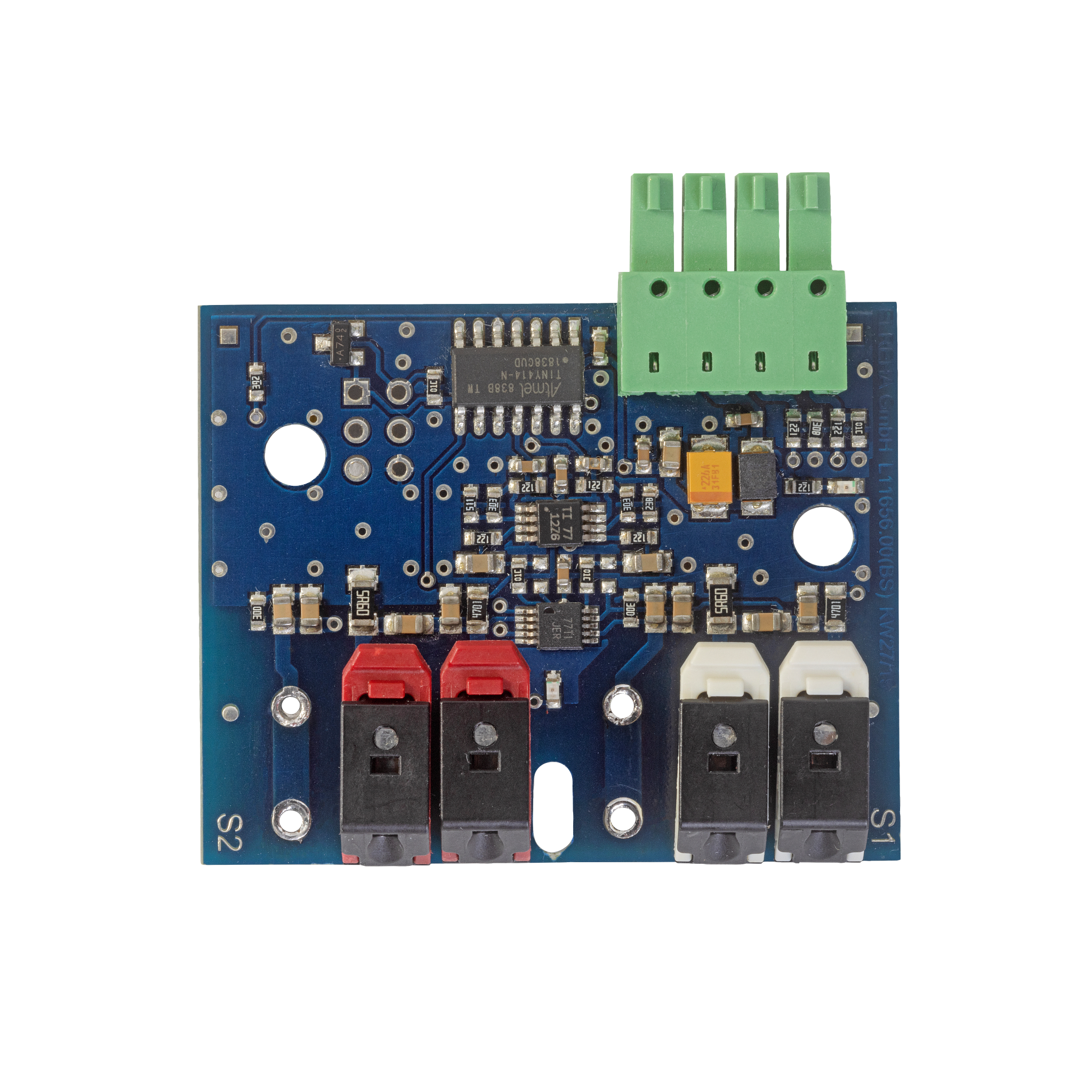

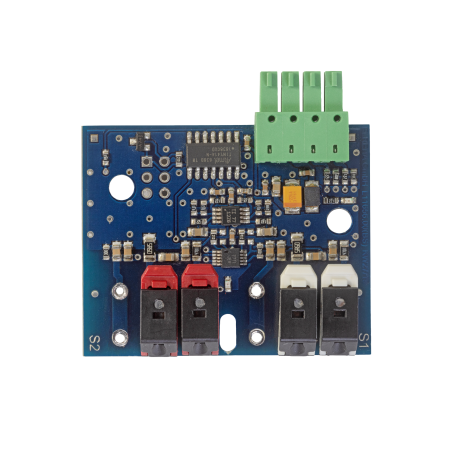

Moduł zewnętrzny do Elexant 650c-Modbus z wejściem cyfrowym dla alarmu szafy sterowniczej i funkcją ice rain.
| Nr katalogowy | 1244-022836 |
| EAN | 5414506025019 |
| Do systemu | Elexant 650c-Modbus / rozdzielnice SBS-SMDI-E650C |
Czujnik albo moduł musi być dobrany do miejsca pomiaru. Dach/rynna, grunt/podjazd i alarm szafy to różne funkcje, dlatego przed wysyłką potwierdzamy zastosowanie.
