Raychem / Chemelex
T-100 — połączenie lub rozgałęzienie przewodów
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i kompletacja osprzętu
T-100 — połączenie lub rozgałęzienie przewodów · 447379-000
Dobór dla właściwego kabla, nawierzchni, sposobu połączenia i projektu.
Wybrany komponent i zawartość dostawy

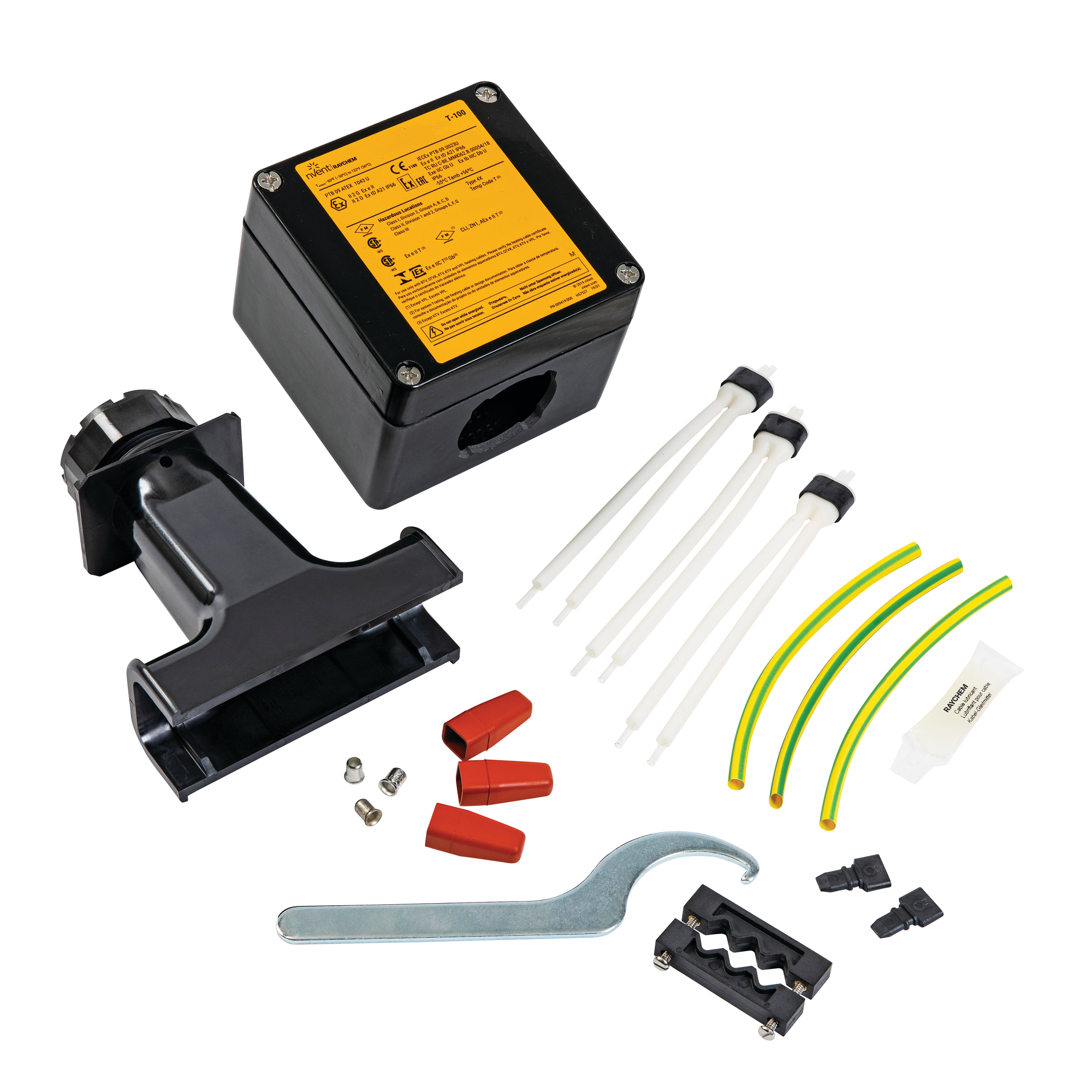

- T-100 447379-000: obudowa z pokrywą i stopką, 3 uszczelniacze rdzenia, 3 koszulki PE, 3 złączki zaciskowe z izolacją, preparat montażowy, klucz, odciążenie oraz 2 zaślepki. Zasilanie, obejma, adapter i zaciskarka są osobno.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieZestaw połączenia dwóch albo rozgałęzienia trzech kabli | T-100 447379-000: obudowa z pokrywą i stopką, 3 uszczelniacze rdzenia, 3 koszulki PE, 3 złączki zaciskowe z izolacją, preparat montażowy, klucz, odciążenie oraz 2 zaślepki. Zasilanie, obejma, adapter i zaciskarka są osobno. Źródło doboru | 1 zestaw na jedno właściwe połączenie Dobierz z Interex |
| Potwierdź z InterexT-100 nie jest przyłączem zasilającym | T-100 łączy dwa odcinki albo rozgałęzia trzy przewody grzejne. BTV, QTVR, XTVR, HTV i VPL mają własne procedury przygotowania końców; nie kopiuj wymiarów jednej rodziny do drugiej. Zasilanie i zakończenie każdego wolnego końca dobiera się oddzielnie dla całego obwodu. Własna instrukcja komponentu: s. 2, 4, 5, 15, 20, 21, 22, 23, 24, 25, 26, 27 | Plan połączeń i obwodów przed zakupem Dobierz z Interex |
| Przy tym wariancie instalacjiObejmy do wszystkich punktów mocowania stopki | Obejma jest zamawiana osobno. Dobierz według rzeczywistej średnicy zewnętrznej: PSE-047 20–47 mm, PSE-090 40–90 mm, PSE-280 60–288 mm lub PSE-540 60–540 mm. Wybierz jeden właściwy zakres. Rysunek 16 własnej instrukcji pokazuje dwie obejmy do podstawowej stopki T-100; przedłużenie wymaga dodatkowego mocowania według jego rysunku. Własna instrukcja komponentu: s. 28 | 2 obejmy dla podstawowej stopki; dodatkowe punkty przy przedłużeniu według rysunku. Wybierz jeden zakres średnicy
|
| Przy tym wariancie instalacjiJBM-SPA przy rurze do DN25 | Dla T-100 na rurze ≤1 cal / DN25 instrukcja wymaga JBM-SPA D55673-000. Nie zastępuj adapterem JBS-SPA. Opakowanie ma 5 adapterów; policz miejsca montażu i posiadane sztuki, a potem opakowania. Adapter nie zastępuje obejmy. Własna instrukcja komponentu: s. 28 | 1 adapter na stopkę w tym zastosowaniu; opakowanie 5 szt.
|
| Potwierdź z InterexGruba izolacja i przedłużenie | Własna BA i DS przewidują JBM-100-STANDOFF P000003624 dla 120–180 mm włącznie. DS osprzętu podaje zakres otwarty >120 i <180 mm; wartości graniczne potwierdź dla dostarczonego wykonania. Ogólny opis T-100 mówi o izolacji do 100 mm, więc zakres 100–120 mm również wymaga sprawdzenia geometrii. Nie dodano nieistniejącego SKU przedłużenia. Własna instrukcja komponentu: s. 28 | Przedłużenie i dodatkowa obejma po sprawdzeniu izolacji Dobierz z Interex |
| Przy tym wariancie instalacjiT-100-CT do wykonania złączy | Własna BA wymaga zaciskarki T-100-CT, odpowiednik Panduit CT-1570. OEM HTML potwierdza PCN 954799-000 jako T-100-CRIMP-TOOL, mimo omyłkowego dodatkowego napisu CRIMP-KIT w układzie DS. Narzędzie kupuj tylko gdy nie masz właściwego narzędzia; złączki i osłony są w T-100. Własna instrukcja komponentu: s. 3, 35 | 1 narzędzie na ekipę tylko gdy potrzebne
|
| Potwierdź z InterexLimity europejskie i temperatura | Dla IEC prąd komponentu wynosi 40 A, a 480 V dotyczy zatwierdzonego układu VPL4. Inne kable i napięcia wymagają własnej tabeli BA; na przykład 5VPL2 przy 230 V ma limit rury 230°C. Otoczenie Ex −55…+56°C, IP66 według BA/DS. Nie kopiuj 50 A NEC/CEC ani IP67 z ogólnego locatora do projektu europejskiego. Klasa temperatury wynika z całego systemu. Własna instrukcja komponentu: s. 4, 5, 15 | Obliczony obwód oraz ograniczenia kabla i złącza Dobierz z Interex |
| Potwierdź z InterexMontaż, PE i uszczelnienie | Połącz odpowiadające żyły i wszystkie oploty w sposób pokazany w BA. Nakrętka połączenia obudowy ze stopką: 22±2 Nm; śruby pokrywy: 1,02–1,47 Nm. Uszczelnij przejście stopki przez płaszcz, zachowaj izolację i oznaczenie. Te momenty nie dotyczą obejmy ani innych złączy. Własna instrukcja komponentu: s. 29, 30, 31, 32, 33, 34, 35, 36, 37 | Wszystkie kroki 1–29 BA i odbiór całego obwodu Dobierz z Interex |
Graniczne grubości izolacji wymagają potwierdzenia dostarczonej geometrii; własna BA nie zastępuje projektu całego obwodu.
Dokładny PCN OEM i własna BA (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-INSTALL039-T100-ML-2504 · dobór dla SKU 447379-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie

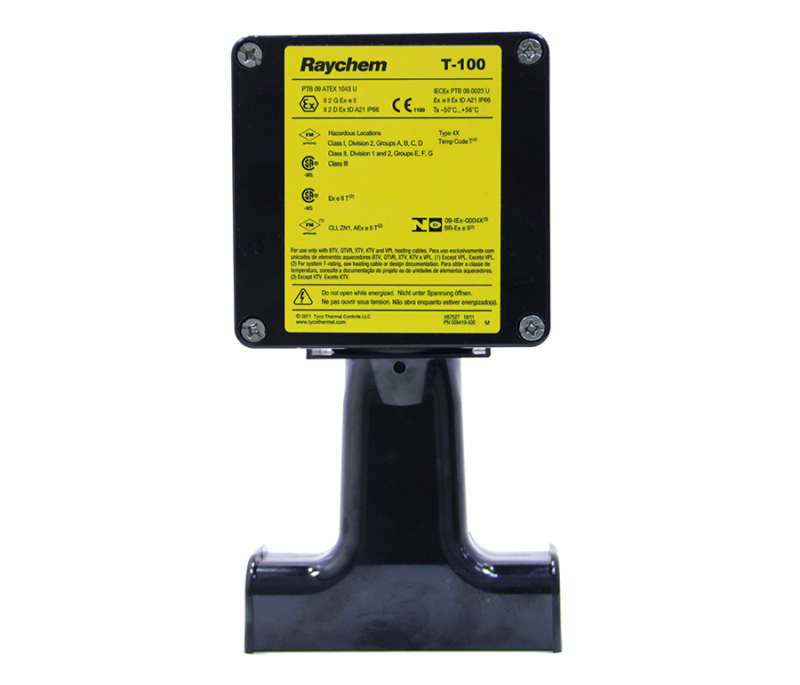

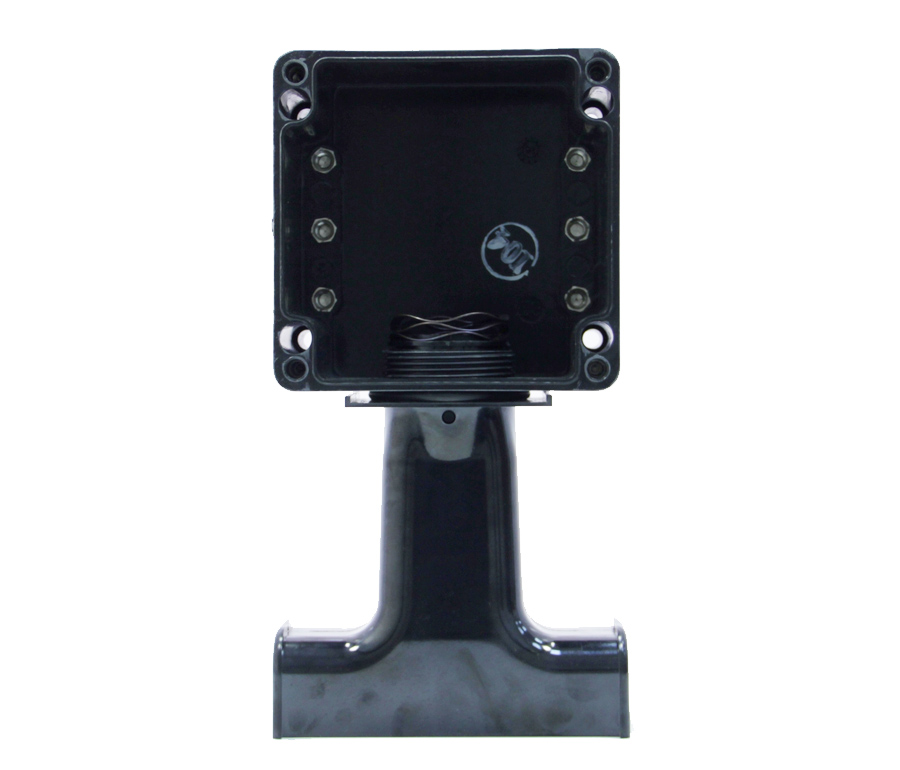

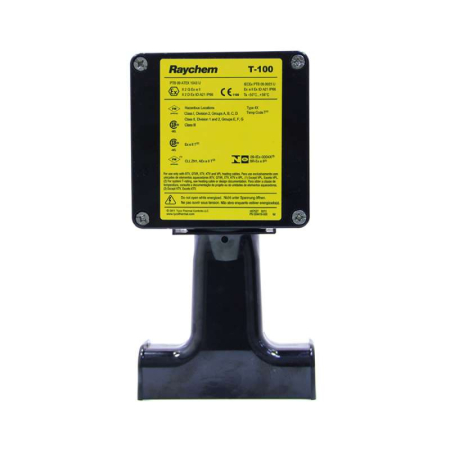

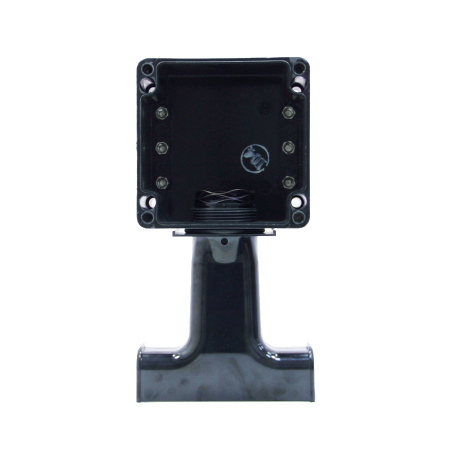

T-100 - Zintegrowany zestaw rozgałęźny dla trzech obwodów - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Nie sprzedajemy anonimowych elementów z katalogu. Dobieramy osprzęt Raychem/Chemelex do realnej instalacji: przewodu, sterownika, puszki, czujników, zasilania, zabezpieczeń i warunków montażu.
Zastosowanie
osprzęt rozgałęźny T-100. Osprzęt rozgałęźny i narzędzia do systemu T-100 Raychem/Chemelex.
- systemy ogrzewania elektrycznego Raychem/Chemelex dla rurociągów, dachów, rynien, ramp, instalacji technicznych i przemysłu,
- dobór pod konkretny model przewodu, automatyki, puszki, dławnicy, czujnika albo systemu monitoringu,
- sprawdzenie zgodności mechanicznej i elektrycznej przed zamówieniem.
Dodatkowe informacje
To element montażowy do kompletacji obwodów grzejnych, wymagający zgodności z konkretnym przewodem i zestawem.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | T-100 |
| Symbol | T-100 |
| Nr katalogowy | 447379-000 |
| EAN | 5017455007435 |
| Jednostka handlowa | szt. |
| Dostępność | dostępny, wysyłka 3 dni |
Dokumenty producenta
FAQ
Czy można dobrać ten element tylko po nazwie?
Nie zalecamy. Weryfikujemy zgodność z konkretnym systemem Raychem/Chemelex i warunkami montażu.
Czy Interex wykonuje montaż i uruchomienie?
Tak. Dobieramy, montujemy, konfigurujemy, uruchamiamy i wykonujemy potrzebne pomiary instalacji.
