Raychem / Chemelex

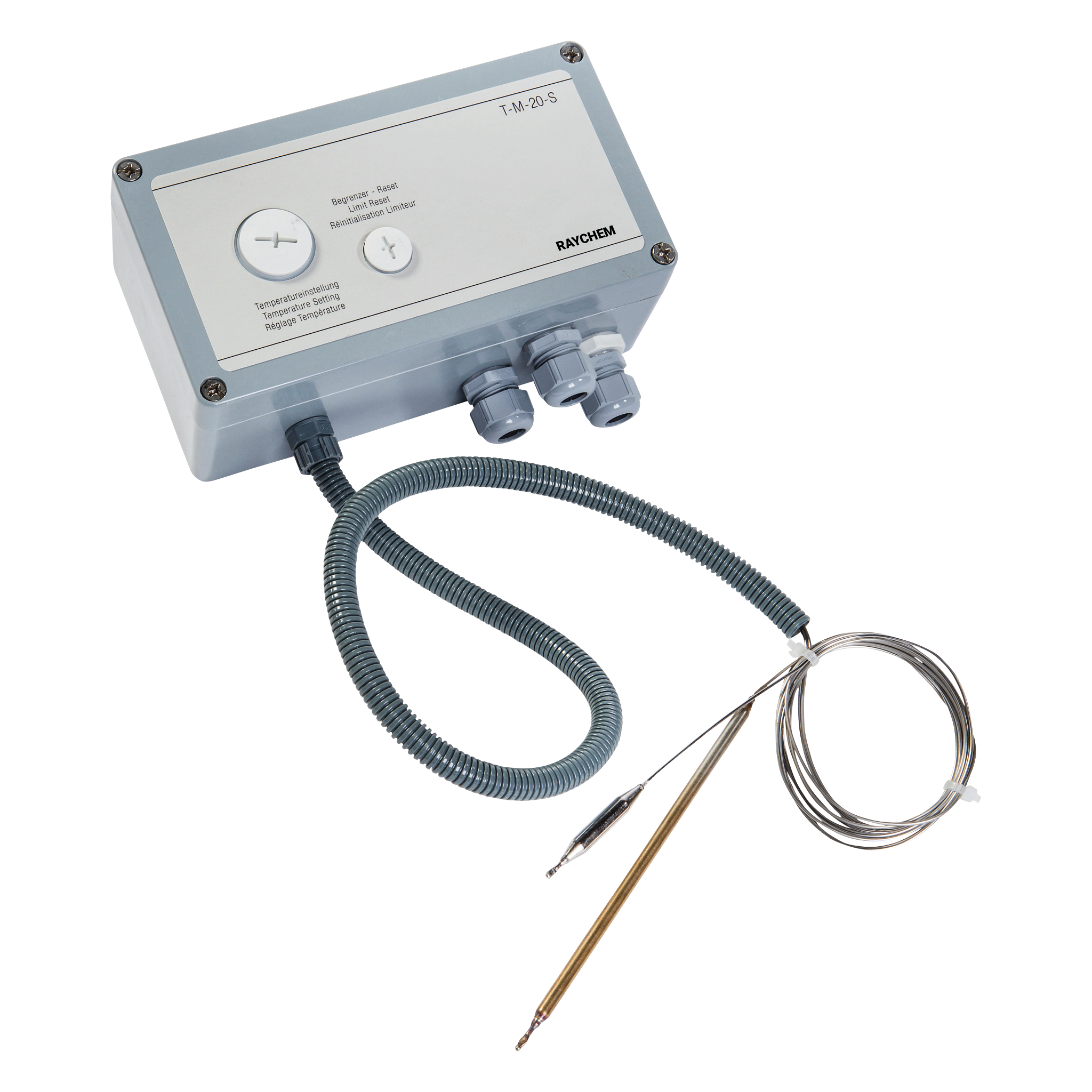

T-M-20-S/0+100C — kompletacja montażu
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu i sterowania
T-M-20-S/0+100C — kompletacja montażu · 1244-022642
T-M-20-S/0+100C: zwykła strefa, max 230 V AC, regulator/limiter max 16 A rezystancyjne; IP65, −20…+80 °C. Regulator 0…+100 °C; limiter +50…+150 °C (BA/DS); +20…+150 °C (OEM HTML); zakres limitera wymaga uzgodnienia źródeł/dostawy. Bulby regulator Ø8×90 mm; limiter Ø6×52 mm (EN DS); ekspozycja regulator +125 °C; limiter: BA +170 °C / DS +175 °C. Kapilary 2 m V4A, promień ≥ 10 mm, bulbu nie zginać. Wymiary BA/rysunek 220×120×90, DS tabela 222×120×90; rozstaw 204×82 mm wspólny.
Dokładny zakres limitera jest sprzeczny: własna BA 7 i DS 2 podają +50…+150 °C, publiczna tabela OEM w HTML dla tego PCN podaje +20…+150 °C (OEM HTML). Potwierdzić skalę, generację i zakres limitera rzeczywistej dostawy; nie dobierać zabezpieczenia według OEM HTML.
Interex Katowice, tel. 602 551 555Ekspozycja limitera różni się: BA 7 +170 °C, DS 3 +175 °C. Do rozstrzygnięcia stosować niższy limit, nie deklarować zamienności starego 0–50 z nowym 0–100.
Interex Katowice, tel. 602 551 555Oferta 5343 nazywa PCN 1244-022642 zakresem 0–50 °C; aktualny własny DS 3 potwierdza 0–100 °C. Nie zmieniam nazwy/SKU/URL/GTIN; przed dostawą wyjaśnić tożsamość i generację.
Interex Katowice, tel. 602 551 555Zawartość dostawy i elementy do sprawdzenia
- Oddzielny regulator i ręcznie resetowany limiter, dwa bulby i kapilary ok. 2 m; nie dokupować Pt100/NTC zamiast tych czujników.
- 3 standardowe wejścia: 2×M20 oraz M25 z redukcją M25/M20 i dławikiem M20, Ø8–13 mm; nie dublować zawartości.
- Wspornik SB-120 i 2 obejmy do rury są dodatkowe; alternatywnie 4 punkty na powierzchni.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexPotwierdzenie generacji i limitera | Dokładny zakres limitera jest sprzeczny: własna BA 7 i DS 2 podają +50…+150 °C, publiczna tabela OEM w HTML dla tego PCN podaje +20…+150 °C (OEM HTML). Potwierdzić skalę, generację i zakres limitera rzeczywistej dostawy; nie dobierać zabezpieczenia według OEM HTML. Ekspozycja limitera różni się: BA 7 +170 °C, DS 3 +175 °C. Do rozstrzygnięcia stosować niższy limit, nie deklarować zamienności starego 0–50 z nowym 0–100. Oferta 5343 nazywa PCN 1244-022642 zakresem 0–50 °C; aktualny własny DS 3 potwierdza 0–100 °C. Nie zmieniam nazwy/SKU/URL/GTIN; przed dostawą wyjaśnić tożsamość i generację. Własna instrukcja montażu urządzenia: s. 1, 2, 3, 4, 5, 6, 7, 20 | wymagane przed zatwierdzeniem doboru Dobierz z Interex |
| Potwierdź z InterexDwa czujniki i ich położenie | Regulator 0…+100 °C, oznaczenie C; limiter L oddzielnie. regulator Ø8×90 mm; limiter Ø6×52 mm (EN DS); ekspozycja: regulator +125 °C; limiter: BA +170 °C / DS +175 °C. Własny rysunek 6: regulator na rurze według geometrii przewodów; limiter może wymagać hotspotu z podkładem izolacyjnym 10 mm. Nie zamienićC/L. Bulby i kapilary w komplecie, nie kupować dodatkowego czujnika. Własna instrukcja montażu urządzenia: s. 2, 5, 6, 7 | 2 czujniki w urządzeniu Dobierz z Interex |
| Potwierdź z InterexSchemat i ręczny reset | Własna BA 2/5/6: max.C16 i RCD30 mA; PE na listwie. Regulator przełącza 4→3, limiter 7→8 po osiągnięciu temperatury. Reset ręczny po spadku temperatury, przez korek pokrywy. Do bezpotencjałowego sterowania rozłączyć/połączyć zgodnie z wariantem schematu i zaciskami 1/7; alarm temperatury 3/8. Kapilara uszkodzona może włączyć regulator — odłączyć uszkodzony układ. Własna instrukcja montażu urządzenia: s. 2, 4, 5, 6, 7 | 1 obwód z limiterem Dobierz z Interex |
| Przy tym wariancie instalacjiWspornik: montaż na rurze lub powierzchni | SB-120 jako alternatywy, wybrać 1. Dostawa wspornika zawiera śruby/nakrętki/podkładki M6/M4 do jednego urządzenia; nie dokupować ich standardowo. Mocowanie do rury wymaga osobnych obejm, maks.temperatura rury wspornika 230 °C. Dla wyższej temperatury rury lub przekroczonej temperatury obudowy wybrać montaż na powierzchni z dala od gorącej rury. SB-120/SB-125 wymaga 2 obejm. Własna instrukcja montażu urządzenia: s. 7 | 1 wybrany wspornik albo montaż powierzchniowy
|
| Przy tym wariancie instalacjiObejmy tylko do wybranego wspornika | PSE-047 PCN 700333-000 dla Øzew 20–47 mm; PSE-090 PCN 976935-000 dla Øzew 40–90 mm; PSE-280 PCN 664775-000 dla Øzew 60–288 mm; PSE-540 PCN 364489-000 dla Øzew 60–540 mm. Dobór według rzeczywistej średnicy zewnętrznej rury, nie samego DN z nazwy sklepu. Liczba 1 dla SB-110, 2 dla pozostałych wskazanych wsporników. METALOWE obejmy mocują wspornik, nie bulb czujnika. Źródło doboru: s. 1, 2, 4 | 1/2 szt. właściwej średnicy; przy montażu powierzchniowym 0
|
| Przy tym wariancie instalacjiTaśma do czujnika — bez dublowania | Bulby zamocować tak, aby zachować kontakt cieplny i pozycję regulatora/limitera z własnego rysunku 6. EU1455 wskazuje ATE-180 PCN 846243-000 do sensorów termostatu: montaż od 0 °C, także stal nierdzewna, rolka 55 m. Taśma nie zastępuje izolacyjnego podkładu 10 mm dla hotspotu ani nie uprawnia do oklejenia całego kabla bez oceny zmiany mocy. Szerokość DS 63,5 mm vs handlowa 65 mm sprawdzić na dostawie. Własna instrukcja montażu urządzenia: s. 6, 7 | według liczby pasów i obwodu rury; reszta rolki do instalacji
|
| Potwierdź z InterexZasilanie, kabel grzejny i zakończenie | Przewód zasilający, zabezpieczenia, izolację i końcówkę kabla dobierać po projekcie konkretnego obwodu. Termostat nie zastępuje zestawu połączenia/końcówki kabla. Brak dokładnego kabla i jego długości nie pozwala przypisać uniwersalnej listy zakończeń ani kupić dodatkowej końcówki bez sprawdzenia zawartości już wybranego zestawu. Własna instrukcja montażu urządzenia: s. 1, 2, 3, 4, 5, 6, 7, 20 | według własnej BA wybranego kabla Dobierz z Interex |
Tabeli osprzętu z oznaczeniem TM20 przy SB-110 nie używam do zakupu: własna BA i DS TM20 wskazują SB-120, rozstaw 204×82 mm.
RU DS 2504 nie rozwiązuje legacy; ma nowe PCN, błędny opis 0–50 i inne wymiary regulatora oraz 10 A limitera. Nie przenoszę rosyjskiej rozbieżnej tabeli na instalację w Polsce.
GTIN i nazwę oferty trzeba porównać z oznaczeniami rzeczywistej dostawy; właściwe wykonanie i skalę identyfikować po PCN i tabliczce, nie po samej starej nazwie.
Projekt wykonawczy, rzeczywista dostawa, dobór przewodu i protokół instalacji pozostają zadaniem konkretnego wykonawcy.
Pełny odczyt własnej BA; kompletacja techniczna częściowa (EN — pełny właściwy blok oraz wspólne rysunki i końcowa rewizja) · wersja RAYCHEM-IM-INSTALL066-TM20S-ML-2504 · dobór dla SKU 1244-022642
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Sterowanie ochroną rurociągów i utrzymaniem temperatury
Dla rurociągów sterownik dobiera się do medium, temperatury utrzymania, izolacji, długości obwodu i rodzaju przewodu grzejnego. Inny regulator stosujemy do prostej ochrony przed zamarzaniem, a inny do procesu przemysłowego.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Raystat V5 / Raystat Control | FroStop Black / FS, XL-TRACE, BTV i podobne systemy ochrony rurociągów | Dobór zależy od temperatury utrzymania, czujnika, miejsca montażu i liczby obwodów. |
| AT-TS / AT-TS-14 | ochrona rurociągów, zbiorników i instalacji z przewodami FroStop Black / FS / BTV / XL-TRACE | Sprawdzamy zakres temperatur, czujnik i montaż na rurze lub w otoczeniu. |
| FrostGuard-ECO | małe obwody przeciwzamrożeniowe | Dobry do prostych zastosowań, ale wymaga sprawdzenia mocy, zabezpieczenia i izolacji. |
| T-M / TCON / JUMO | sterowanie techniczne i przemysłowe zależnie od zakresu temperatur | Nie dobieramy po nazwie. Trzeba potwierdzić zakres, czujnik, napięcie i sposób montażu. |
Ważne: Najpierw ustalamy, czy celem jest ochrona przed zamarzaniem, utrzymanie temperatury procesu czy kompensacja strat ciepła. Dopiero potem dobiera się regulator.

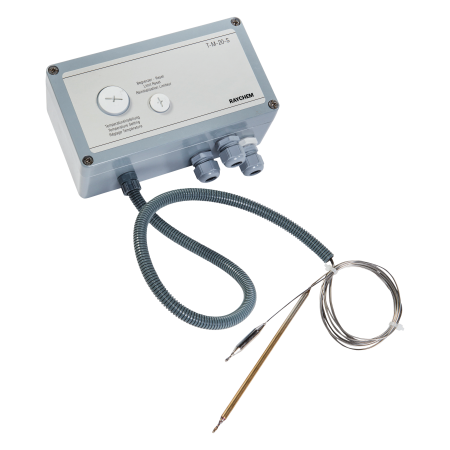

T-M-20-S/0 - Termostat z ogranicznikiem (0/+50°C) - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Nie sprzedajemy anonimowych elementów z katalogu. Dobieramy osprzęt Raychem/Chemelex do realnej instalacji: przewodu, sterownika, puszki, czujników, zasilania, zabezpieczeń i warunków montażu.
Zastosowanie
termostat mechaniczny T-M-20-S/0. Termostat mechaniczny do pomiaru temperatury rurociągu i sterowania ogrzewaniem technicznym.
- systemy ogrzewania elektrycznego Raychem/Chemelex dla rurociągów, dachów, rynien, ramp, instalacji technicznych i przemysłu,
- dobór pod konkretny model przewodu, automatyki, puszki, dławnicy, czujnika albo systemu monitoringu,
- sprawdzenie zgodności mechanicznej i elektrycznej przed zamówieniem.
Dodatkowe informacje
Zakres nastawy i ewentualny ogranicznik muszą odpowiadać temperaturze procesu i przewodowi grzejnemu.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | T-M-20 |
| Symbol | T-M-20-S/0 |
| Nr katalogowy | 1244-022642 |
| EAN | 5414506000252 |
| Jednostka handlowa | szt. |
| Dostępność | dostępny, wysyłka 3 dni |
Dokumenty producenta
FAQ
Czy można dobrać ten element tylko po nazwie?
Nie zalecamy. Weryfikujemy zgodność z konkretnym systemem Raychem/Chemelex i warunkami montażu.
Czy Interex wykonuje montaż i uruchomienie?
Tak. Dobieramy, montujemy, konfigurujemy, uruchamiamy i wykonujemy potrzebne pomiary instalacji.
Interex Katowice Mariusz Czapnik · Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · zamowienia@interexkatowice.com · Źródło danych: cennik SHE Chemelex/Raychem 01/2026 oraz dokumentacja producenta Chemelex.
