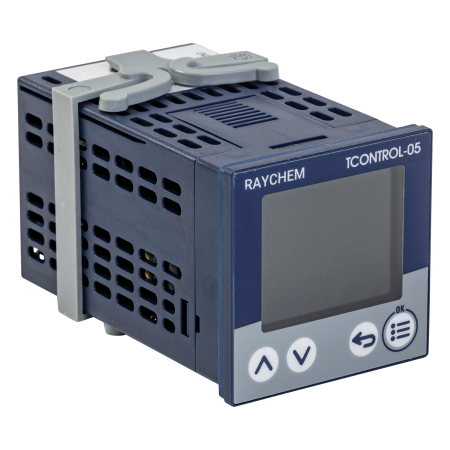

TCONTROL-05/COMA - Jednoobwodowy regulator elektroniczny z dwoma przekaźnikami, wyjściem analogowym i komunikacją RS-485 - Chemelex Raychem
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja regulatora temperatury TCONTROL
TCONTROL-05/COMA - Jednoobwodowy regulator elektroniczny z dwoma przekaźnikami, wyjściem analogowym i komunikacją RS-485 - Chemelex Raychem · 1244-022499
Wymagane oznaczenie tabliczki, generacja, typ wejścia/wyjść, napięcie, tor pomiarowy, prąd rozruchu, środowisko i niezależna ochrona procesu. Regulatory są przeznaczone do instalacji poza Ex; sondaEx nie zatwierdza całego układu.
Sklep i aktualna chińska PI ZH-2504 przypisują COM do PCN 1244-022498, a COMA do 1244-022499. EN-2504, SV-2504 i aktualna tabela OEM przypisują te nazwy odwrotnie. Przed kompletacją wymagane zdjęcie tabliczki, pełny kod typu/opcji i potwierdzenie wyposażenia rzeczywistej dostawy. Katalogowych kodów, GTIN, nazw i cen nie zmieniono; dodatki zakupowe są zablokowane.
Interex Katowice, tel. 602551555PI EN-2504 podaje zaciski śrubowe i inne przekroje niż IM 2512/OM 2504 (push-in), błędny lub niezgodny kierunek limitu Rload dla wyjścia prądowego (PI ≥500 Ω, IM/OM <450 Ω), a także inne dane wyjścia logicznego i trwałości styków. Przy wykonaniu instalacji stosuj własną pełną IM/OM oraz schemat tabliczki; rozbieżność konkretnego wykonania potwierdź przed podłączeniem.
Interex Katowice, tel. 602551555Aktualna tabela HTML OEM ma kolumnę nazwaną „4-20 mA Temperature Input” z No dla podstawowego/COM i Yes dla MA/COMA, podczas gdy własne IM/OM i PI opisują uniwersalne wejście prądowe rodziny. Nie przyjęto tej kolumny jako dowodu ograniczenia wejścia ani wyposażenia analogowego; wymagane potwierdzenie konkretnego wykonania.
Interex Katowice, tel. 602551555Własna IM 2512 str.26 podaje spadek napięcia wejścia prądowego >2,5 V, a OM 2504 str.67 <2,5 V. Sprzeczność potwierdzono na obrazach oryginalnych PDF. Nie przyjęto 2,5 V jako gwarantowanego maksimum do bilansu pętli; parametr konkretnego wykonania wymaga potwierdzenia producenta przed doborem zasilania i bariery.
Interex Katowice, tel. 602551555Zakres dostawy — bez dublowania elementów
- Zakres sprzętowej wersji wymaga tabliczki i dokumentu dostawy; nie skopiowano składu innej karty.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexKonflikt nazwyCOM/COMA i numeru PCN | Sklep i aktualna chińska PI ZH-2504 przypisują COM do PCN 1244-022498, a COMA do 1244-022499. EN-2504, SV-2504 i aktualna tabela OEM przypisują te nazwy odwrotnie. Przed kompletacją wymagane zdjęcie tabliczki, pełny kod typu/opcji i potwierdzenie wyposażenia rzeczywistej dostawy. Katalogowych kodów, GTIN, nazw i cen nie zmieniono; dodatki zakupowe są zablokowane. Źródło doboru: s. 2, 3 | etykieta, kod typu/opcji i potwierdzenie producenta Dobierz z Interex |
| Potwierdź z InterexWyposażenie i dokumentacja po tożsamości | Przeczytano pełne IM rodziny 32 strony i OM rodziny 76 stron. Konflikt nazw COM/COMA i PCN uniemożliwia uznanie ich za potwierdzoną własną instrukcję fizycznego wariantu tej karty. Kod opcji na tabliczce musi rozstrzygnąć RS485, liczbę styków i wyjście analogowe; opcji nie można domontować po zamówieniu. Źródło doboru: s. 6, 7, 8, 15, 16, 18, 19 | kontrola rzeczywistej wersji przed montażem Dobierz z Interex |
| Potwierdź z InterexWejścia, wyjścia i zasilanie wymagają właściwego wykonania | PI EN-2504 podaje zaciski śrubowe i inne przekroje niż IM 2512/OM 2504 (push-in), błędny lub niezgodny kierunek limitu Rload dla wyjścia prądowego (PI ≥500 Ω, IM/OM <450 Ω), a także inne dane wyjścia logicznego i trwałości styków. Przy wykonaniu instalacji stosuj własną pełną IM/OM oraz schemat tabliczki; rozbieżność konkretnego wykonania potwierdź przed podłączeniem. Nie przyjęto stałego napięcia z ogólnej tabeli obejmującej także inną wersję 20–30 V. Potwierdź z tabliczki. Własna IM 2512 str.26 podaje spadek napięcia wejścia prądowego >2,5 V, a OM 2504 str.67 <2,5 V. Sprzeczność potwierdzono na obrazach oryginalnych PDF. Nie przyjęto 2,5 V jako gwarantowanego maksimum do bilansu pętli; parametr konkretnego wykonania wymaga potwierdzenia producenta przed doborem zasilania i bariery. Źródło doboru: s. 7, 19, 28, 29 | projekt i schemat dopiero dla potwierdzonego wykonania Dobierz z Interex |
| WymaganeNie zakładaj automatycznego wyłączenia po awarii sondy | Instrukcja rodziny wskazuje przejście do trybu ręcznego i konfigurowalną reakcję Y with error. Po ustaleniu tożsamości potrzebne są dobór niezależnego zabezpieczenia procesu i próby błędowe; nie przypisano sond, styczników ani oprogramowania do nierozstrzygniętej karty. Źródło doboru: s. 15, 23 | test i projekt po ustaleniu wersji Dobierz z Interex |
Pełny odczyt dokumentacji rodziny nie rozstrzyga konfliktu COM/COMA i PCN.
Zdjęcie tabliczki, pełny kod opcji i potwierdzenie OEM są wymagane przed przypisaniem osprzętu.
Pełne IM/OM rodziny przeczytano. Nie potwierdzono ich przypisania do fizycznego wariantu tej karty; tożsamość COM/COMA i dodatki pozostają wstrzymane.
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Sterowanie przemysłowe, ATEX i monitoring Raychem
Sterowniki Elexant, ETS, RAYSTAT-EX, NGC i MONI są elementami systemów przemysłowych. Dobór wymaga sprawdzenia strefy, temperatury, rodzaju czujnika, komunikacji, obwodów i przewodów grzejnych.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 450c / 5010i | systemy BTV, QTVR, VPL, FHT/FMT zależnie od aplikacji | Sterownik dobieramy pod zakres temperatur, ogranicznik, komunikację i montaż w rozdzielnicy. |
| ETS-05 / RAYSTAT-EX-02 | instalacje przemysłowe i ATEX | Weryfikujemy strefę, certyfikację, czujnik, dławiki, napięcie i dokumentację obwodu. |
| MONI-PT100 / SM-PT100 | pomiar temperatury Pt100 i monitoring obwodów | Dobór zależy od długości przewodu czujnika, temperatury, skrzynki i wejść sterownika. |
| NGC / MONI / 4010i / 9200i | systemy wieloobwodowe, monitoring i komunikacja | Wymagają projektu automatyki, adresacji, zasilania pomocniczego i dokumentacji wykonawczej. |
Ważne: Dla przemysłu i ATEX nie publikujemy uproszczonego doboru. Najpierw sprawdzamy kartę przewodu, warunki pracy, strefę, temperaturę i wymagania automatyki.
TCONTROL-05/COMA - Jednoobwodowy regulator elektroniczny z dwoma przekaźnikami, wyjściem analogowym i komunikacją RS-485 - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Nie sprzedajemy anonimowych elementów z katalogu. Dobieramy osprzęt Raychem/Chemelex do realnej instalacji: przewodu, sterownika, puszki, czujników, zasilania, zabezpieczeń i warunków montażu.
Zastosowanie
regulator elektroniczny TCONTROL-05/COMA. Regulator elektroniczny do sterowania obwodem grzejnym w instalacjach technicznych.
- systemy ogrzewania elektrycznego Raychem/Chemelex dla rurociągów, dachów, rynien, ramp, instalacji technicznych i przemysłu,
- dobór pod konkretny model przewodu, automatyki, puszki, dławnicy, czujnika albo systemu monitoringu,
- sprawdzenie zgodności mechanicznej i elektrycznej przed zamówieniem.
Dodatkowe informacje
Wersję regulatora dobieramy do wymaganych wyjść, komunikacji RS-485 oraz sygnałów automatyki.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | TCONTROL-05 |
| Symbol | TCONTROL-05/COMA |
| Nr katalogowy | 1244-022499 |
| EAN | 5414506022254 |
| Jednostka handlowa | szt. |
| Dostępność | dostępny, wysyłka 3 dni |
Dokumenty producenta
FAQ
Czy można dobrać ten element tylko po nazwie?
Nie zalecamy. Weryfikujemy zgodność z konkretnym systemem Raychem/Chemelex i warunkami montażu.
Czy Interex wykonuje montaż i uruchomienie?
Tak. Dobieramy, montujemy, konfigurujemy, uruchamiamy i wykonujemy potrzebne pomiary instalacji.
