WINTERGARD-CABLE-400V-210M — kompletacja montażu
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu i uruchomienia
WINTERGARD-CABLE-400V-210M — kompletacja montażu · 1244-022766
WINTERGARD-CABLE-400V-210M, numer 1244-022766: 210 m, 6300 W przy 400 V AC, 30 W/m, fabryczny zimny przewód 5 m, 3G × 1,5 mm². Montaż według właściwej instrukcji przewodu i wspólnych rysunków. Wymagane sterowanie przez właściwe styczniki 400 V, RCD 30 mA, kontrola izolacji i projekt ułożenia.
Potwierdzić projekt zasilania 400 V między fazami, styczniki, ochronę i sterowanie; standardowy SBS-SMDI-E650C ma wyjścia grzałek 230 V i nie został zatwierdzony do tego przewodu.
Interex Katowice, tel. 602 551 555Konflikt minimalnej temperatury montażu: instrukcja i karta techniczna −5 °C, aktualna tabela HTML +5 °C. Do wyjaśnienia przyjęto ostrożnie co najmniej +5 °C.
Interex Katowice, tel. 602 551 555W polskiej instrukcji pominięto M w jednostce rezystancji izolacji i zapisano 100 Ω. Część EN i aktualny protokół jednoznacznie wymagają 100 MΩ; nie stosować błędnego progu 100 Ω.
Interex Katowice, tel. 602 551 555Zawartość dostawy i elementy do potwierdzenia
- Fabryczny odcinek 210 m, zakończenie, połączenie grzejny/zimny i zimny przewód 5 m są w dostawie.
- Sterowanie, czujnik, właściwe styczniki, szafa, RCD oraz mocowania zależą od projektu i nie są domniemaną częścią samego przewodu.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexFabryczny odcinek i zakończenie | Odcinka grzejnego nie skracać, nie krzyżować i nie naprawiać dowolnym zestawem. Fabryczne zakończenie, połączenie gorący/zimny oraz zimny przewód 5 m są już w dostawie. Nie zamawiać dodatkowego przyłącza ani uszczelki końcowej do nowego przewodu. Instrukcja właściwego urządzenia; kompletacja wymaga potwierdzenia: s. 47, 48, 49 | 1 właściwy fabryczny odcinek Dobierz z Interex |
| Potwierdź z InterexZasilanie 400 V i ochrona | 6300 W przy 400 V między właściwymi fazami; PE do żyły ochronnej/ekranu według instrukcji. Wyłącznik typu C 16 A z tabeli instrukcji oraz RCD 30 mA wymagają sprawdzenia dla projektu i grupowania obwodów. Nie podłączać odcinka 400 V jak wersji 230 V faza–N. Instrukcja właściwego urządzenia; kompletacja wymaga potwierdzenia: s. 7, 10, 47, 57, 58 | 1 chroniony obwód Dobierz z Interex |
| Przy tym wariancie instalacjiSterownik z czujnikiem gruntu | Elexant 650c-Modbus 1244-022835 z E650C-G 1244-022794 jest zatwierdzonym doborem modelowym do ogrzewania powierzchni. Oferta sterownika z czujnikiem zawiera oba elementy; czujnika i jego tulei nie dokupować drugi raz. Regulator zasilany 230 V steruje cewkami styczników; nie przełącza bezpośrednio obwodu grzejnego 400 V. Styczniki, obudowa DIN i przyłącze wymagają osobnego projektu. Źródło doboru: s. 3 | 1 sterownik + 1 czujnik na wymagany układ
|
| Przy tym wariancie instalacjiMocowanie w betonie lub podsypce | EM2-SPACER-PL, numer 1244-005177, odcinek 5 m, jest jedną z dopuszczonych metod mocowania. Ilość według planu i rozstawu; można też korzystać z odpowiedniego zbrojenia i opasek przewidzianych instrukcją. Listwa z tworzywa nie jest wyborem do gorącego asfaltu. Źródło doboru: s. 3 | według planu ułożenia
|
| Przy tym wariancie instalacjiMocowanie metalowe do asfaltu | VIA-SPACER-10 M, numer 198398-000, albo VIA-SPACER-25 M, numer 893869-000, to alternatywne długości tej metody mocowania. Wybrać potrzebną długość, bez kupowania obu standardowo. Asfalt układać zgodnie z własną instrukcją ręcznie; temperatura i czas muszą chronić przewód, połączenie i czujnik. Źródło doboru: s. 1, 3 | według planu; wybrać długość
|
| Potwierdź z InterexRozstaw, gięcie i czujnik | Minimum 100 mm między przewodami i promień gięcia co najmniej 50 mm według karty. Nie prowadzić przez dylatacje ani ostre krawędzie, nie przykrywać sąsiadujących odcinków. Czujnik gruntu poziomo i równo z nawierzchnią, przewód czujnika w rurze ochronnej; czujnik montować po ostygnięciu gorącej warstwy. Źródło doboru: s. 2, 3 | przed zakryciem Dobierz z Interex |
| Potwierdź z InterexPomiary, protokół i odbiór | Rezystancja żył dla tej długości: 24.1–27.9 Ω, zgodnie z tabelą 400 V. Rezystancja izolacji ponad 100 MΩ, próba 500–2500 V DC według właściwej instrukcji/protokołu. Mierzyć przed montażem, po zamocowaniu, przed i po zakryciu oraz przy odbiorze. Próg 100 Ω w polskim tłumaczeniu nie jest prawidłowym progiem izolacji. Zapisać plan ułożenia, oznaczenie obwodu, wyniki i tabliczkę w protokole. Źródło doboru: s. 3 | każdy odcinek i etap zakrycia Dobierz z Interex |
Przed zakupem potwierdzić dokładne wykonanie, generację, zawartość dostawy i schemat. Elementów już dostarczonych nie zamawiać ponownie.
Instrukcja urządzenia lub składnika nie zastępuje rzeczywistego schematu i projektu kompletnej instalacji.
Projekt i odbiór rzeczywistej instalacji wymagają sprawdzenia.
Montaż według właściwej instrukcji; konfiguracja i projekt wymagają potwierdzenia. (Pełne właściwe części PL/EN i części wspólne; rzeczywisty odczyt wskazany w actual-READ.json.) · wersja RAYCHEM-IM-EU2079-WinterGardCable-ML-2504 · dobór dla SKU 1244-022766
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie

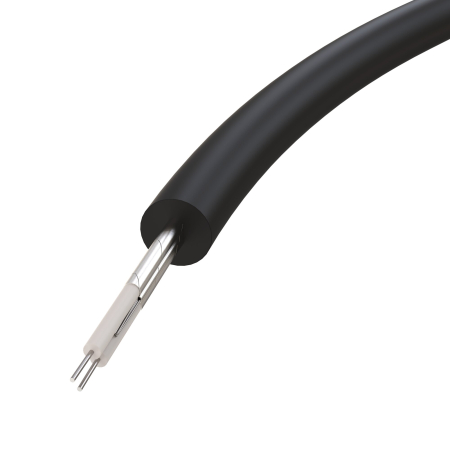

WINTERGARD-CABLE-400V-210M to fabrycznie przygotowany przewód grzejny WinterGard-Cable do topienia śniegu i lodu na nawierzchniach zewnętrznych.
| Numer katalogowy | 1244-022766 |
| Napięcie | 400 V |
| Długość | 210 m |
| Moc | 6300 W |
| Moc jednostkowa | 30 W/m |
| Zastosowanie | ogrzewanie przeciwoblodzeniowe ramp, podjazdów, schodów i przejść |
| EAN | 5414506024210 |
Przewód dobiera się po wymaganej mocy powierzchniowej, długości strefy grzewczej, sposobie sterowania i przekroju zasilania. Wariant 400 V pracuje międzyfazowo i nie obciąża przewodu neutralnego.
Potwierdzone parametry — 1244-022766
| Długość odcinka grzejnego [m] | 210 m |
|---|---|
| Dopuszczalne skracanie części grzejnej | Nie |
| Charakterystyka wyłącznika nadmiarowego | C |
| Średnica przewodu grzejnego [mm] | 7 mm |
| Wymagana czułość RCD [mA] | 30 mA |
| Technologia elementu grzejnego | Stałooporowy przewód dwużyłowy |
| Przekrój żyły przewodu zimnego [mm²] | 1,5 mm² |
| Nominalna moc jednostkowa przewodu [W/m] | 30 W/m |
| Minimalny promień gięcia przewodu [mm] | 50 mm |
| Minimalna temperatura instalowania [°C] | -5 °C |
| Długość przewodu przyłączeniowego zimnego [m] | 5 m |
| Napięcie zasilania [V] | 400 V |
| Stopień ochrony IP | IPX7 |
| Zastosowanie | Ogrzewanie przeciwoblodzeniowe podjazdów i ciągów pieszych |
Dobór, montaż i serwis
Mariusz Czapnik · wsparcie techniczne Interex
602 551 555 · interexkatowice@gmail.com
Zapytaj o dobór i montaż
